公布日：2022.12.09
申請日：2022.09.02
分類號：C02F11/12(2019.01)I
摘要

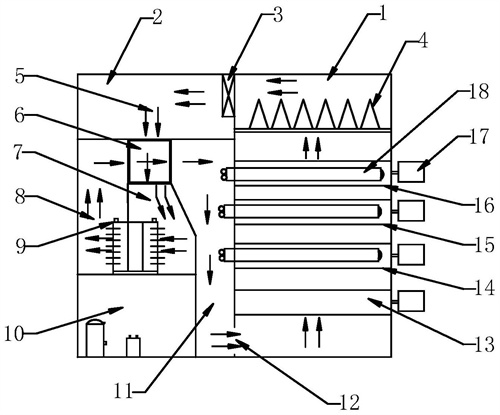

本發明公開了一種新型污泥低溫干化系統，包括間隔設置的干燥室和除濕室、設置在干燥室的頂部進泥口和底部出泥口之間的多層輸送網帶、多組嵌入式冷凝器、過濾器、設置在除濕室內的循環風機、蒸發器組件、交叉空氣換熱器，其中嵌入式冷凝器分別嵌入設置在除出泥口處輸送網帶外的其余各輸送網帶的上下兩層網帶之間，干燥室的底部設有進風口，過濾器設置在最上層輸送網帶的上方，循環風機的入口連通過濾器的出口，循環風機出口空氣通過交叉空氣換熱器與蒸發器組件出口循環空氣進行熱交換。本發明的優點是：實現干濕分區，并有效減少循環空氣對設備的腐蝕，熱能高效回收利用，減少人工清洗的工作量，提升對蒸發器的清洗效果，對環境影響小，設備使用安全可靠。
權利要求書
1.一種新型污泥低溫干化系統，其特征在于：包括間隔設置的干燥室和除濕室、設置在干燥室的頂部進泥口和底部出泥口之間的多層輸送網帶、多組嵌入式冷凝器、過濾器、設置在除濕室內的循環風機、蒸發器組件，以及設有第一循環風道、第二循環風道、第三循環風道、第四循環風道的交叉空氣換熱器，其中嵌入式冷凝器分別嵌入設置在除出泥口處輸送網帶外的其余各輸送網帶的上下兩層網帶之間，干燥室的底部設有與第四循環風道連通的進風口，過濾器設置在最上層輸送網帶的上方，循環風機的入口連通過濾器的出口，第一循環風道與循環風機的出口連通，第二循環風道的一端通過交叉空氣換熱器連通第一循環風道，另一端連通蒸發器組件入口，蒸發器組件出口連通第三循環風道的一端，第三循環風道的另一端通過交叉空氣換熱器連通第四循環風道。
2.根據權利要求1所述的新型污泥低溫干化系統，其特征在于：所述嵌入式冷凝器包括冷凝器進氣管、冷凝器排液管、若干組嵌入所述輸送網帶上下兩側網帶之間的冷凝器盤管，冷凝器盤管分別連通冷凝器進氣管和冷凝器排液管。
3.根據權利要求2所述的新型污泥低溫干化系統，其特征在于：所述冷凝器盤管所在平面與水平面呈45°夾角。
4.根據權利要求1-3中任一所述的新型污泥低溫干化系統，其特征在于：所述蒸發器組件包括蒸發器和由風閥外框和集水盤圍成的風閥，風閥外框的相對兩側面上設有風閥扇葉，集水盤設置在風閥外框底部，蒸發器設置在風閥內，在風閥外框上設有進水管，在集水盤底部設有排水管，在風閥外框上設有用于控制風閥扇葉水平或垂直轉動的風閥控制器。
5.根據權利要求4所述的新型污泥低溫干化系統，其特征在于：所述進水管為多孔進水管。
6.根據權利要求5所述的新型污泥低溫干化系統，其特征在于：在所述進水管和所述排水管上分別設有電磁閥。
發明內容
本發明的目的是提供一種新型污泥低溫干化系統，可以實現熱能高效回收利用，對環境影響小，設備使用安全可靠。
本發明的技術解決方案是：一種新型污泥低溫干化系統，包括間隔設置的干燥室和除濕室、設置在干燥室的頂部進泥口和底部出泥口之間的多層輸送網帶、多組嵌入式冷凝器、過濾器、設置在除濕室內的循環風機、蒸發器組件，以及設有第一循環風道、第二循環風道、第三循環風道、第四循環風道的交叉空氣換熱器，其中嵌入式冷凝器分別嵌入設置在除出泥口處輸送網帶外的其余各輸送網帶的上下兩層網帶之間，干燥室的底部設有與第四循環風道連通的進風口，過濾器設置在最上層輸送網帶的上方，循環風機的入口連通過濾器的出口，第一循環風道與循環風機的出口連通，第二循環風道的一端通過交叉空氣換熱器連通第一循環風道，另一端連通蒸發器組件入口，蒸發器組件出口連通第三循環風道的一端，第三循環風道的另一端通過交叉空氣換熱器連通第四循環風道。
污泥干化系統由間隔設置的干燥室和除濕室兩部分組成，從而將濕潤空氣與冷凝器、輔助設備等隔離開，將冷凝器嵌入設置在輸送網帶的上下兩層網帶之間，可以有效的直接對輸送網帶上的污泥進行加熱，在循環風加熱的基礎上，進一步增加了熱輻射的加熱效果，更有利于污泥吸收熱量被干燥，也有利于降低熱泵系統的綜合能耗，出泥口處的輸送網帶中沒有嵌入設置冷凝器，有利于使出口的較高溫度干污泥對從進風口進入的循環空氣進行加熱，減少出口污泥帶走的熱量損失，并減少后續對出口污泥進行散熱的操作，充分利用熱量，減少整體系統能耗損失。循環風機設置在過濾器出口側，這樣干燥器內的循環空氣為抽氣方式循環，一方面可避免強風對最底層干泥直吹導致污泥顆粒破損，形成大量粉塵，另一方面，可以利用循環風扇吸力直接使粉塵通過上層濕污泥，不會四處溢散，上層濕污泥能夠?qū)νㄟ^的粉塵顆粒產生很好的吸附作用，降低循環風中粉塵濃度，減小過濾器的負荷，同時干燥室內部呈負壓狀態，可以有效的減少進泥口和出泥口的揚塵，避免了環境的污染。蒸發器組件用于將循環空氣內的水分冷凝除去，交叉空氣換熱器可以充分利用干燥后的循環空氣對通過蒸發器組件降溫除水后送入干燥室的循環空氣進行預熱，充分利用熱能，降低整個系統的熱量消耗。
所述嵌入式冷凝器包括冷凝器進氣管、冷凝器排液管、若干組嵌入所述輸送網帶上下兩側網帶之間的冷凝器盤管，冷凝器盤管分別連通冷凝器進氣管和冷凝器排液管。通過設置在網帶之間的冷凝器盤管釋放熱量，可以有效利用輸送網帶的長度，充分對輸送的污泥進行加熱，提高干燥的效果。
所述冷凝器盤管所在平面與水平面呈45°夾角。冷凝器盤管傾斜設置，可以充分利用每個管道釋放的熱量對上方的污泥進行加熱，提高熱量的利用效率。
所述蒸發器組件包括蒸發器和由風閥外框和集水盤圍成的風閥，風閥外框的相對兩側面上設有風閥扇葉，集水盤設置在風閥外框底部，蒸發器設置在風閥內，在風閥外框上設有進水管，在集水盤底部設有排水管，在風閥外框上設有用于控制風閥扇葉水平或垂直轉動的風閥控制器。當風閥扇葉垂直關閉后，風閥外框和集水盤構成一個密閉的風閥空間，通過進水管可以向風閥內部沖入清洗水，注滿水后，關閉進出水管道電磁閥，對蒸發器表面污泥進行一段時間浸泡，使表面污泥軟化剝離，之后再同時開啟進水和排水管電磁閥，持續進水和排水一段時間，多孔進水管的進水和排水管排水過程可以形成水流擾動，有利于將表面未剝離的污泥徹底沖刷脫離并排出，實現對蒸發器表面的徹底清洗。
所述進水管為多孔進水管。有利于形成擾動水流，充分對蒸發器表面污泥進行清洗。
在所述進水管和所述排水管上分別設有電磁閥。方便控制進水和排水。
本發明的優點是：實現干濕分區，并有效減少循環空氣對設備的腐蝕，熱能高效回收利用，對環境影響小，設備使用安全可靠。
（發明人：鄭龍行;黃乾澤;謝慶文;黃其泉;梁家麗）
