公布日：2022.10.14
申請日：2022.06.15
分類號：F23G7/00(2006.01)I;F23G5/08(2006.01)I;F23J15/02(2006.01)I;F24H3/04(2022.01)I;F24H9/1863(2022.01)I
摘要
本發明提供一種污泥焚燒鍋爐，包括，進氣口、導氣管、下鍋體、底座、卡環、進料管、儲料箱、出料口、附加燃燒器、空氣端管、燃燒室以及煙氣孔，所述進氣口右端面安裝有導氣管，所述導氣管右端面安裝有下鍋體，所述下鍋體下端面安裝有底座，所述下鍋體上端安裝有卡環，所述卡環上端開設有燃燒室，所述燃燒室左側下端安裝有進料管，與現有技術相比，本發明具有如下的有益效果：通過設置進氣口以及導氣管，能夠?qū)⑼獠靠諝馕氩⑦M(jìn)行高溫加熱導送至下鍋體內部，通過使用布風分配板，能夠使高溫空氣平均上升并對隔網上端的污泥進行水分去除，其過濾層以及過濾網的設置，能夠在污泥焚燒時有效防止內部粉塵飛出并污染環境。
權利要求書

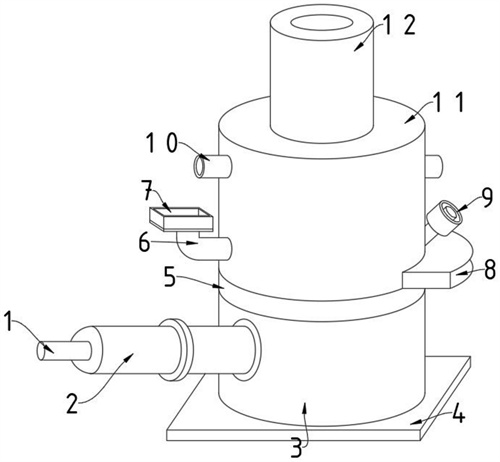

1.一種污泥焚燒鍋爐，包括，進氣口(1)、導氣管(2)、下鍋體(3)、底座(4)、卡環(5)、進料管(6)、儲料箱(7)、出料口(8)、附加燃燒器(9)、空氣端管(10)、燃燒室(11)以及煙氣孔(12)，其特征在于：所述進氣口(1)右端面安裝有導氣管(2)，所述導氣管(2)右端面安裝有下鍋體(3)，所述下鍋體(3)下端面安裝有底座(4)，所述下鍋體(3)上端安裝有卡環(5)，所述卡環(5)上端開設有燃燒室(11)，所述燃燒室(11)左側下端安裝有進料管(6)，所述進料管(6)上端安裝有儲料箱(7)，所述儲料箱(7)上端安裝有空氣端管(10)，所述燃燒室(11)右側下端開設有出料口(8)，所述出料口(8)上端面安裝有附加燃燒器(9)。
2.根據權利要求1所述的一種污泥焚燒鍋爐，其特征在于：所述進氣口(1)為一種空心結構，所述進氣口(1)與導氣管(2)內部相互連通，所述下鍋體(3)內部設有風箱，所述進料管(6)、儲料箱(7)、出料口(8)、附加燃燒器(9)以及空氣端管(10)均與燃燒室(11)內部相互連通。
3.根據權利要求1所述的一種污泥焚燒鍋爐，其特征在于：所述燃燒室(11)包括隔熱層(111)、防火層(112)、煙道(113)、內壁(114)、通風管(115)、通風孔(116)、隔網(117)以及布風分配板(118)，所述隔熱層(111)內側安裝防火層(112)，所述防火層(112)內側上端開設有煙道(113)，所述煙道(113)下端左右兩側均安裝有內壁(114)，所述內壁(114)內側中間位置安裝有通風管(115)，所述通風管(115)中間位置開設有通風孔(116)，所述內壁(114)下端面安裝有隔網(117)，所述隔網(117)下端設有布風分配板(118)，所述布風分配板(118)包括外殼、分隔塊以及風道，所述外殼內側安裝有分隔塊，所述分隔塊左右兩側均開設有風道。
4.根據權利要求3所述的一種污泥焚燒鍋爐，其特征在于：所述隔熱層(111)制造材料為一種玻纖，所述防火層(112)制造材料為一種陶瓷材料，所述煙道(113)橫截面直徑小于兩組內壁(114)之間距離，所述內壁(114)與隔網(117)連接，所述內壁(114)上端內部為一種空心結構，所述空氣端管(10)通過內壁(114)與通風管(115)內部相互連通，所述外殼與防火層(112)連接固定，所述分隔塊橫截面為一種半圓結構，所述布風分配板(118)內部開設有導流槽，且導流槽橫截面為一種Y字形結構。
5.根據權利要求1所述的一種污泥焚燒鍋爐，其特征在于：所述進氣口(1)包括罩體(101)、加熱區(102)、固定板(103)、電加熱絲(104)、導管(105)、進氣孔(106)以及密封殼(107)，所述罩體(101)內側左端開設有加熱區(102)，所述加熱區(102)右端面上下兩側均安裝有固定板(103)，所述固定板(103)內側安裝有電加熱絲(104)，所述電加熱絲(104)中間位置內側安裝有導管(105)，所述導管(105)內部開設有進氣孔(106)，所述罩體(101)與導管(105)連接處外側安裝有密封殼(107)。
6.根據權利要求5所述的一種污泥焚燒鍋爐，其特征在于：所述罩體(101)左端面開設有內槽，所述罩體(101)內側安裝有石棉材料，所述固定板(103)安裝有若干組，且若干組所述固定板(103)均為導電金屬材料，若干組所述固定板(103)通過導線呈串聯結構連接，每兩組所述固定板(103)之間安裝有兩組電加熱絲(104)，所述進氣孔(106)開設有若干組，且若干組進氣孔(106)規格相同。
7.根據權利要求1所述的一種污泥焚燒鍋爐，其特征在于：所述煙氣孔(12)包括外隔網(121)、過濾層(122)、內隔網(123)以及過濾網(124)，所述外隔網(121)內側安裝有過濾層(122)，所述過濾層(122)下端面安裝有內隔網(123)，所述內隔網(123)下端面安裝有過濾網(124)，所述過濾層(122)內部安裝有活性炭，所述過濾網(124)為一種金屬網狀多級濾網。
8.根據權利要求1-7任一所述的一種污泥焚燒鍋爐焚燒方法，其特征在于，包括以下步驟：當需要對污泥焚燒時，污泥通過所述儲料箱(7)內部進入進料管(6)，并通過所述進料管(6)進入隔網(117)上端，所述進氣口(1)以及到導氣管(2)輸入高溫空氣，同時與所述附加燃燒器(9)對污泥進行高溫焚燒以及吹動，同時燃燒產生灰塵通過所述煙道(113)排出，其所述過濾層(122)以及過濾網(124)對煙氣灰塵進行過濾。
發明內容
針對現有技術存在的不足，本發明目的是提供：一種污泥焚燒鍋爐，包括，進氣口、導氣管、下鍋體、底座、卡環、進料管、儲料箱、出料口、附加燃燒器、空氣端管、燃燒室以及煙氣孔，所述進氣口右端面安裝有導氣管，所述導氣管右端面安裝有下鍋體，所述下鍋體下端面安裝有底座，所述下鍋體上端安裝有卡環，所述卡環上端開設有燃燒室，所述燃燒室左側下端安裝有進料管，所述進料管上端安裝有儲料箱，所述儲料箱上端安裝有空氣端管，所述燃燒室右側下端開設有出料口，所述出料口上端面安裝有附加燃燒器。
進一步地，所述進氣口為一種空心結構，所述進氣口與導氣管內部相互連通，所述下鍋體內部設有風箱，所述進料管、儲料箱、出料口、附加燃燒器以及空氣端管均與燃燒室內部相互連通。
進一步地，所述燃燒室包括隔熱層、防火層、煙道、內壁、通風管、通風孔、隔網以及布風分配板，所述隔熱層內側安裝防火層，所述防火層內側上端開設有煙道，所述煙道下端左右兩側均安裝有內壁，所述內壁內側中間位置安裝有通風管，所述通風管中間位置開設有通風孔，所述內壁下端面安裝有隔網，所述隔網下端設有布風分配板，所述布風分配板包括外殼、分隔塊以及風道，所述外殼內側安裝有分隔塊，所述分隔塊左右兩側均開設有風道。
進一步地，所述隔熱層制造材料為一種玻纖，所述防火層制造材料為一種陶瓷材料，所述煙道橫截面直徑小于兩組內壁之間距離，所述內壁與隔網連接，所述內壁上端內部為一種空心結構，所述空氣端管通過內壁與通風管內部相互連通，所述外殼與防火層連接固定，所述分隔塊橫截面為一種半圓結構。
進一步地，所述進氣口包括罩體、加熱區、固定板、電加熱絲、導管、進氣孔以及密封殼，所述罩體內側左端開設有加熱區，所述加熱區右端面上下兩側均安裝有固定板，所述固定板內側安裝有電加熱絲，所述電加熱絲中間位置內側安裝有導管，所述導管內部開設有進氣孔，所述罩體與導管連接處外側安裝有密封殼。
進一步地，所述罩體左端面開設有內槽，所述罩體內側安裝有石棉材料，所述固定板安裝有若干組，且若干組所述固定板均為導電金屬材料，若干組所述固定板通過導線呈串聯結構連接，每兩組所述固定板之間安裝有兩組電加熱絲，所述進氣孔開設有若干組，且若干組進氣孔規格相同。
進一步地，所述煙氣孔包括外隔網、過濾層、內隔網以及過濾網，所述外隔網內側安裝有過濾層，所述過濾層下端面安裝有內隔網，所述內隔網下端面安裝有過濾網，所述過濾層內部安裝有活性炭，所述過濾網為一種金屬網狀多級濾網。
一種污泥焚燒鍋爐焚燒方法，當需要對污泥焚燒時，污泥通過所述儲料箱內部進入進料管，并通過所述進料管進入隔網上端，所述進氣口以及到導氣管輸入高溫空氣，同時與所述附加燃燒器對污泥進行高溫焚燒以及吹動，同時燃燒產生灰塵通過所述煙道排出，其所述過濾層以及過濾網對煙氣灰塵進行過濾。
本發明的有益效果：通過設置進氣口以及導氣管，能夠?qū)⑼獠靠諝馕氩⑦M(jìn)行高溫加熱導送至下鍋體內部，通過使用布風分配板，能夠使高溫空氣平均上升并對隔網上端的污泥進行水分去除，通過使用附加燃燒器以及空氣端管，能夠?qū)θ紵覂?nèi)部的污泥進行焚燒工作，其過濾層以及過濾網的設置，能夠在污泥焚燒時有效防止內部粉塵飛出并污染環境。
（發明人：曾祥霖;戴曉曄;王慶霞;羅國榮;何鵬）
