公布日：2022.04.19

申請日：2021.12.22

分類號：C02F3/12(2006.01)I

摘要

本發明屬于廢水處理技術領域，具體的說是一種廢水處理膜生物反應器及處理方法，包括箱體和與循環泵，循環泵進水管與箱體連通，循環泵出水管通過過濾罐與箱體連通；所述箱體內靠近頂部位置轉動連接有一組主動輥，主動輥通過減速電機驅動旋轉；所述主動輥一側的箱體內轉動連接有從動輥，從動輥外周設有彈性層；所述從動輥上搭設有用于廢水處理的膜片，膜片一端延伸至箱體底部，另一端穿過主動輥與從動輥之間的間隙并繞過從動輥頂部后自由下垂；本發明通過主動輥帶動從動輥對膜片進行提拉和碾壓除泥，減少污泥粘附的膜片上，進一步保護膜片上菌劑的生存環境，減少膜片中毒，進一步增加膜片與污水的有效接觸面積，增加污水的處理效率。

權利要求書

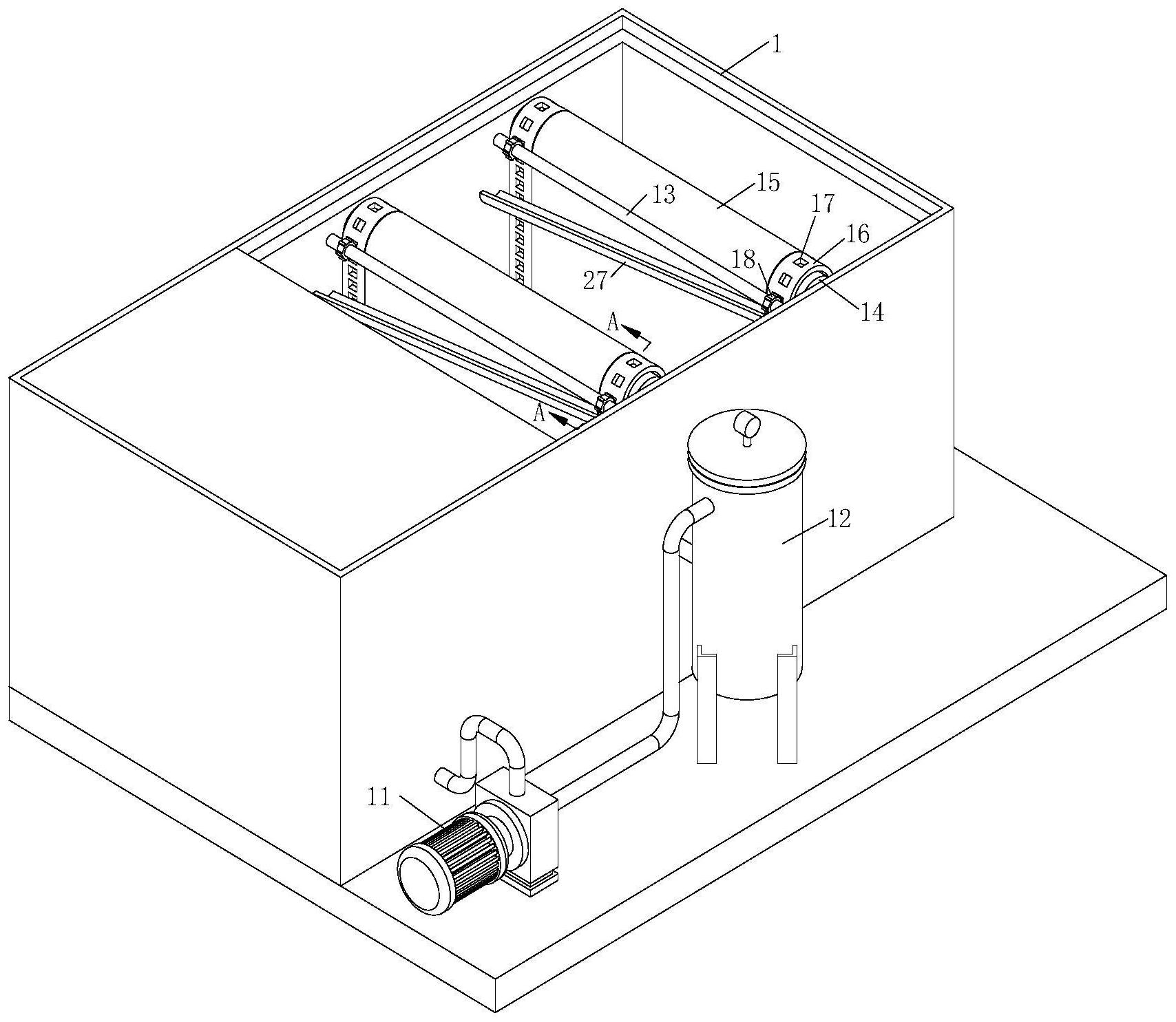

1.一種廢水處理膜生物反應器，其特征在于：包括箱體(1)和與循環泵(11)，循環泵(11)進水管與箱體(1)連通，循環泵(11)出水管通過過濾罐(12)與箱體(1)連通；所述箱體(1)內靠近頂部位置轉動連接有一組主動輥(13)，主動輥(13)通過減速電機驅動旋轉；所述主動輥(13)一側的箱體(1)內轉動連接有從動輥(14)，從動輥(14)外周設有彈性層；所述從動輥(14)上搭設有用于廢水處理的膜片(15)，膜片(15)一端延伸至箱體(1)底部，另一端穿過主動輥(13)與從動輥(14)之間的間隙并繞過從動輥(14)頂部后自由下垂；所述膜片(15)兩側固連有加強帶(16)，加強帶(16)上均布一組通孔(17)；所述主動輥(13)上與加強帶(16)對應位置固連有齒盤(18)，齒盤(18)外周均布的齒牙與通孔(17)嚙合；所述膜片(15)為雙層，雙層的膜片(15)之間連接有張拉帶(19)，張拉帶(19)關于膜片(15)中線對稱布置，且對稱布置的兩側的張拉帶(19)呈人字形結構；所述張拉帶(19)端部與加強帶(16)固連，張拉帶(19)靠近加強帶(16)的一端高度高于另一端；所述膜片(15)相鄰的一側與張拉帶(19)對應位置開設有帶槽(2)；所述主動輥(13)內套設有滑管(21)，滑管(21)通過氣管與氣泵連通，滑管(21)與箱體(1)固連；所述滑管(21)上與齒盤(18)對應位置開設有一號孔(22)，一號孔(22)朝向靠近從動輥(14)的方向；所述齒盤(18)外周的其中一個齒牙上開設有二號孔(23)，二號孔(23)轉動到一號孔(22)對應位置時與一號孔(22)連通；所述張拉帶(19)內開設有通水孔(24)，通水孔(24)上均布一組噴孔(25)，通水孔(24)與通孔(17)側壁連通；所述張拉帶(19)上的噴孔(25)密度由加強帶(16)向膜片(15)中線方向逐漸增大；所述主動輥(13)下方設有傾斜布置的刮槽(26)，刮槽(26)截面呈弧形結構，刮槽(26)一側抵住膜片(15)；所述箱體(1)上與刮槽(26)較低的一端對應位置開設有排泥孔；所述刮槽(26)內周沿主動輥(13)軸線方向開設有凹槽(27)，凹槽(27)頂部密封連接有透水布(28)；所述凹槽(27)兩端分別連通有供水管和排水管。

2.根據權利要求1所述的一種廢水處理膜生物反應器，其特征在于：所述凹槽(27)內通過彈性繩(29)固連有擺動塊(3)，擺動塊(3)呈花生結構，擺動塊(3)中部設有縮頸部。

3.根據權利要求1所述的一種廢水處理膜生物反應器，其特征在于：所述箱體(1)一側與排泥孔對應位置連通有管道(31)，管道(31)底部開設有底孔(4)，管道(31)通過底孔(4)連接有布袋。

4.根據權利要求3所述的一種廢水處理膜生物反應器，其特征在于：所述管道(31)中部靠近上部位置設有轉動腔(32)，轉動腔(32)內轉動連接有轉盤(33)，轉盤(33)外周均布一組葉板(34)，葉板(34)外緣抵住管道(31)內壁；所述管道(31)端部連通有循環管(35)，循環管(35)另一端與滑管(21)連通；所述循環管(35)底端固連有濾布(36)。

5.根據權利要求4所述的一種廢水處理膜生物反應器，其特征在于：所述轉盤(33)上與葉板(34)對應位置開設有滑槽(37)，葉板(34)嵌入滑槽(37)并與滑槽(37)滑動連接；所述葉板(34)與滑槽(37)底部之間固連有復位彈簧；所述滑管(21)內靠近循環管(35)的一側設有弧形導槽(38)，導槽(38)內均布一組彈性的凸塊(39)。

6.一種廢水處理方法，該方法包括權利要求1-5任意一項所述廢水處理膜生物反應器，其特征在于：包括以下步驟：S1、將污水充入箱體(1)中，同時將處理后的膜片(15)放在從動輥(14)上，轉動主動輥(13)使得膜片(15)向下運動，直至膜片(15)下緣下降到箱體(1)底部位置；S2、通過循環泵(11)將箱體(1)內的污水不斷進行抽取并通過過濾罐(12)進行除泥，不斷增加箱體(1)內水體的循環流動凈化速度；S3、當膜片(15)上粘較多的污泥時，通過主動輥(13)帶動加強帶(16)和膜片(15)，使得膜片(15)向上提拉后被主動輥(13)擠壓除泥，多余的污泥經刮槽(26)匯流后收集，保持膜片(15)與污水的接觸效率。

發明內容

為了彌補現有技術的不足，解決背景技術中所提出的至少一個技術問題。

本發明解決其技術問題所采用的技術方案是：本發明所述的一種廢水處理膜生物反應器，包括箱體和與循環泵，循環泵進水管與箱體連通，循環泵出水管通過過濾罐與箱體連通；所述箱體內靠近頂部位置轉動連接有一組主動輥，主動輥通過減速電機驅動旋轉；所述主動輥一側的箱體內轉動連接有從動輥，從動輥外周設有彈性層；所述從動輥上搭設有用于廢水處理的膜片，膜片一端延伸至箱體底部，另一端穿過主動輥與從動輥之間的間隙并繞過從動輥頂部后自由下垂；工作時，現有技術中生物膜通過浸沒在培養液中進行菌劑的掛膜作業，待菌劑吸附在膜片上之后，將膜片置于循環的水箱中，進而通過菌劑與污水中的氮元素雜質進行反應并去除，但由于污水中常常含有較多的污泥，污泥隨循環的污水流動后不斷粘附的膜片上，長時間積聚后容易引起菌劑中毒，影響膜片與污水接觸面積，影響污水的處理效率；此時本發明通過主動輥帶動從動輥對膜片進行提拉和碾壓除泥，減少污泥粘附的膜片上，進一步保護膜片上菌劑的生存環境，減少膜片中毒，進一步增加膜片與污水的有效接觸面積，增加污水的處理效率。

優選的，所述膜片兩側固連有加強帶，加強帶上均布一組通孔；所述主動輥上與加強帶對應位置固連有齒盤，齒盤外周均布的齒牙與通孔嚙合；通過齒盤帶動齒牙張拉加強帶，減少主動輥提拉吸附污泥后的膜片時對脆弱的膜片進行過度張拉撕破損壞，進一步保證膜片的完整性。

優選的，所述膜片為雙層，雙層的膜片之間連接有張拉帶，張拉帶關于膜片中線對稱布置，且對稱布置的兩側的張拉帶呈人字形結構；所述張拉帶端部與加強帶固連，張拉帶靠近加強帶的一端高度高于另一端；所述膜片相鄰的一側與張拉帶對應位置開設有帶槽；通過人字形布置的張拉帶，使得齒盤帶動加強帶上升時，通過加強帶的輔助，增加對膜片中部的提拉效果，進一步分散膜片上粘附的污泥的重量，減少膜片的破損，帶槽減少膜片經過主動輥時被加強帶擠壞。

優選的，所述主動輥內套設有滑管，滑管通過氣管與氣泵連通，滑管與箱體固連；所述滑管上與齒盤對應位置開設有一號孔，一號孔朝向靠近從動輥的方向；所述齒盤外周的其中一個齒牙上開設有二號孔，二號孔轉動到一號孔對應位置時與一號孔連通；所述張拉帶內開設有通水孔，通水孔上均布一組噴孔，通水孔與通孔側壁連通；所述張拉帶上的噴孔密度由加強帶向膜片中線方向逐漸增大；通過氣泵對滑管供氣，使得二號孔轉動到靠近從動輥的位置時與一號孔連通，此時主動輥擠壓膜片，使得從動輥外周的彈性層凹陷并密封通孔，此時滑管中的壓縮空氣經一號孔、二號孔、通孔和通水孔后從噴孔噴出，進而對雙層的膜片進行鼓氣，增加膜片的蓬松透氣性，進一步增加膜片被碾壓后自由下垂并重新入水后對污水的接觸和處理效率。

優選的，所述主動輥下方設有傾斜布置的刮槽，刮槽截面呈弧形結構，刮槽一側抵住膜片；所述箱體上與刮槽較低的一端對應位置開設有排泥孔；所述刮槽內周沿主動輥軸線方向開設有凹槽，凹槽頂部密封連接有透水布；所述凹槽兩端分別連通有供水管和排水管；通過刮槽收集污泥，減少污泥再次污染箱體內的污水，同時通過向凹槽中注水，水流向較低的一端流動時，不斷增加透水布的抖動，增加刮槽內污泥的流動速度，同時帶壓的水流經透水布泌出，使得污泥與透水布之間形成水膜，進一步減少污泥與刮槽之間的摩擦力，加快污泥的排出速度。

優選的，所述凹槽內通過彈性繩固連有擺動塊，擺動塊呈花生結構，擺動塊中部設有縮頸部；通過水流帶動擺動塊不斷擺動，配合彈性繩的不斷伸縮，進一步增加透水布的被敲打振動效率，加快污泥的排出速度。

優選的，所述箱體一側與排泥孔對應位置連通有管道，管道底部開設有底孔，管道通過底孔連接有布袋；通過污泥經管道流出后倒入布袋中，多余的水分經布袋滲出，進一步減少污泥中水分的含量，減少待轉運處理的污泥重量。

優選的，所述管道中部靠近上部位置設有轉動腔，轉動腔內轉內轉動連接有轉盤，轉盤外周均布一組葉板，葉板外緣抵住管道內壁；所述管道端部連通有循環管，循環管另一端與滑管連通；所述循環管底端固連有濾布；通過轉盤帶動葉板旋轉，使得葉板擠壓管道中的污泥，污泥中的部分水分透過濾布后充入循環管中，這部分含有菌劑的水流經循環管和滑管后重新濕潤并充入雙層的膜片之間，進一步減少膜片上菌劑的損耗。

優選的，所述轉盤上與葉板對應位置開設有滑槽，葉板嵌入滑槽并與滑槽滑動連接；所述葉板與滑槽底部之間固連有復位彈簧；所述滑管內靠近循環管的一側設有弧形導槽，導槽內均布一組彈性的凸塊；通過葉板從滑槽中滑出并擠壓污泥后，葉板在導槽的引導下收回滑槽內，此時葉板端部掃過凸塊，使得葉板不斷抖動，減少葉板上粘附的污泥，同時增加管道和刮槽的振動，進一步增加刮擦內污泥的匯集效率。

一種廢水處理方法，該方法適用于上述所述廢水處理膜生物反應器，包括以下步驟：

S1、將污水充入箱體中，同時將處理后的膜片在從動輥上，轉動主動輥使得膜片向下運動，直至膜片下緣下降到箱體底部位置；

S2、通過循環泵將箱體內的污水不斷進行抽取并通過過濾罐進行除泥，不斷增加箱體內水體的循環流動凈化速度；

S3、當膜片上粘較多的污泥時，通過主動輥帶動加強帶和膜片，使得磨膜片向上提拉后被主動輥擠壓除泥，多余的污泥經刮槽匯流后收集，保持膜片與污水的接觸效率。

本發明的有益效果如下：

1.本發明所述的一種廢水處理膜生物反應器及處理方法，通過主動輥帶動從動輥對膜片進行提拉和碾壓除泥，減少污泥粘附的膜片上，進一步保護膜片上菌劑的生存環境，減少膜片中毒，進一步增加膜片與污水的有效接觸面積，增加污水的處理效率。

2.本發明所述的一種廢水處理膜生物反應器及處理方法，通過刮槽收集污泥，減少污泥再次污染箱體內的污水，同時通過向凹槽中注水，水流向較低的一端流動時，不斷增加透水布的抖動，增加刮槽內污泥的流動速度，同時帶壓的水流經透水布泌出，使得污泥與透水布之間形成水膜，進一步減少污泥與刮槽之間的摩擦力，加快污泥的排出速度。

（發明人：林火興;林美娟）
