公布日：2022.11.01
申請日：2022.08.23
分類號：C02F3/30(2006.01)I;C02F103/06(2006.01)N
摘要
本發明提供了一種垃圾滲濾液處理系統和方法，所述系統包括調節罐、EGSB反應器、MABR池、缺氧池、MBR池和產水池；所述方法是垃圾滲濾液首先進入EGSB反應器，除去大部分的有機物；然后在MABR池內無泡曝氣，發生一體化短程硝化-厭氧氨氧化反應；隨后在缺氧池中攪拌，利用水中剩余碳源進行反硝化脫除硝態氮，污泥回流至MABR池；接著流入MBR池將上一階段殘留的有機碳、氨氮和磷酸鹽進一步去除，污泥回流至缺氧池。本發明將短程硝化和厭氧氨氧化等新型脫氮工藝耦合生物膜反應器以實現自養脫氮同步除磷，具有處理流程短、脫氮除磷效率高和曝氣能耗低等突出優勢。
權利要求書

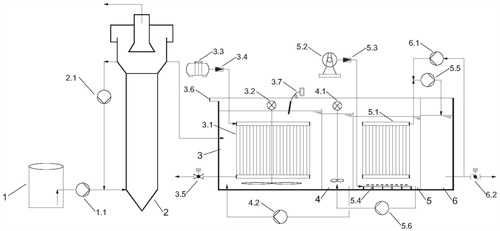

1.一種垃圾滲濾液處理系統，其特征在于，包括調節罐(1)、EGSB反應器(2)、MABR池(3)、缺氧池(4)、MBR池(5)和產水池(6)；所述調節罐(1)、EGSB反應器(2)和MABR池(3)依序通過管路聯通，MABR池(3)、缺氧池(4)和MBR池(5)依序相鄰設置，且相鄰池之間通過溢流口聯通；MABR池(3)內部設有MABR膜組件(3.1)和變頻攪拌器(3.2)，外部設有與MABR膜組件(3.1)頂部連接的曝氣泵(3.3)，缺氧池(4)內設有勻速攪拌器(4.1)，MBR池(5)內部設有MBR膜組件(5.1)以及位于MBR膜組件(5.1)下方的曝氣盤(5.4)；MBR膜組件(5.1)的出水口通過管路與產水池(6)聯通；缺氧池(4)設有混合液回流泵(4.2)，能夠?qū)⑷毖醭?/span>(4)內混合液回流至MABR池(3)，MBR池(5)設有污泥回流泵(5.6)，能夠?qū)?/span>MBR池(5)內污泥回流至缺氧池(4)。
2.根據權利要求1所述的垃圾滲濾液處理系統，其特征在于，所述調節罐(1)外部設有提升泵(1.1)，通過提升泵(1.1)與EGSB反應器(2)相連；所述EGSB反應器(2)出水口通過溢流管道與MABR池(3)的進水口相連；所述EGSB反應器(2)外部設有內回流泵(2.1)，內回流泵(2.1)一端連接EGSB反應器(2)的回流出水口，另一端連接EGSB反應器(2)的進水口；所述曝氣盤(5.4)與MBR池(5)外的曝氣風機(5.2)連接；曝氣風機(5.2)與曝氣盤(5.4)連接的管路上還設有第二流量計(5.3)；所述MBR膜組件(5.1)的出水口與產水池(6)聯通的管路上設有產水泵(5.5)。
3.根據權利要求1所述的垃圾滲濾液處理系統，其特征在于，所述MABR膜組件(3.1)頂部與曝氣泵(3.3)連接的管路上設有第一流量計(3.4)；所述MABR池(3)外部還設有排氣閥(3.5)，其通過管路與MABR膜組件(3.1)的底部聯通；所述MABR池(3)還設有排空管(3.6)；所述MABR池(3)還設有溶解氧檢測儀(3.7)。
4.根據權利要求1所述的垃圾滲濾液處理系統，其特征在于，所述曝氣盤(5.4)與MBR池(5)外的曝氣風機(5.2)連接；曝氣風機(5.2)與曝氣盤(5.4)連接的管路上還設有第二流量計(5.3)；所述MBR膜組件(5.1)的出水口與產水池(6)聯通的管路上設有產水泵(5.5)。
5.根據權利要求1所述的垃圾滲濾液處理系統，其特征在于，所述MABR膜組件(3.1)為疏水性簾式中空纖維膜或平板膜或管式膜組件之一，膜孔徑50-200nm，空隙率大于50％，曝氣臨界壓力小于0.3bar，初始透氧速率大于20L/(m2·h)。
6.根據權利要求1所述的垃圾滲濾液處理系統，其特征在于，所述MBR膜組件(5.1)為親水性簾式中空纖維膜或平板膜或管式膜組件之一，膜孔徑100-400nm，空隙率大于50％，跨膜壓差小于0.6bar，運行通量在25-40L/(m2·h)之間。
7.一種垃圾滲濾液處理方法，其特征在于，包括以下步驟：1)將垃圾滲濾液從調節罐提升至EGSB反應器，進行厭氧發酵去除大部分的有機物；2)EGSB反應器出水溢流至MABR池進行無泡曝氣，同時匯入的還有缺氧池回流的混合液，池內接種的污泥為厭氧氨氧化顆粒污泥，發生一體化短程硝化-厭氧氨氧化反應，同步去除有機物和氨氮；3)MABR池出水溢流至缺氧池，同時匯入的還有MBR池回流的污泥，利用水中剩余碳源進行反硝化，去除前后兩個階段反應生成的硝態氮，混合液回流至前端MABR池；4)缺氧池出水溢流至MBR池，池體底部進行曝氣，將上一階段殘留的有機碳、氨氮和磷酸鹽進一步去除，同時在MBR膜組件的截留下，產水進入產水池，污泥回流至前端缺氧池。
8.根據權利要求7所述的垃圾滲濾液處理方法，其特征在于，步驟2)中，所述MABR池內，控制溶解氧濃度為0.3-0.5mg/L、污泥濃度為4000-6000mg/L。
9.根據權利要求7所述的垃圾滲濾液處理方法，其特征在于，步驟3)中，所述缺氧池內，溶解氧在0.2-0.3mg/L之間；所述混合液回流至前端MABR池，回流比例在50-100％之間。
10.根據權利要求7所述的垃圾滲濾液處理方法，其特征在于，步驟4)中，所述MBR池內，控制溶解氧濃度為2-4mg/L、污泥濃度為8000-12000mg/L；所述污泥回流至前端缺氧池，回流比例在200-300％之間。
發明內容
發明目的：針對現有技術存在的問題，本發明提供了一種垃圾滲濾液處理系統和方法，該系統和方法能夠創造一個不同脫氮功能菌群協同共生的微氧環境，最大程度的截留脫氮功能菌群，在提高垃圾滲濾液自養脫氮和同步除磷效率的同時，也能降低回流能耗，減少構筑物占地。
技術方案：本發明提供了一種垃圾滲濾液處理系統，包括調節罐、EGSB反應器、MABR池、缺氧池、MBR池和產水池；所述調節罐、EGSB反應器和MABR池依序通過管路聯通，MABR池、缺氧池和MBR池依序相鄰設置，且相鄰池之間通過溢流口聯通；MABR池內部設有MABR膜組件和變頻攪拌器，外部設有與MABR膜組件頂部連接的曝氣泵，缺氧池內設有勻速攪拌器，MBR池內部設有MBR膜組件以及位于MBR膜組件下方的曝氣盤；MBR膜組件的出水口通過管路與產水池聯通；缺氧池設有混合液回流泵，能夠?qū)⑷毖醭貎?nèi)混合液回流至MABR池，MBR池設有污泥回流泵，能夠?qū)?/span>MBR池內污泥回流至缺氧池。
作為優選或者具體實施方案：
所述調節罐外部設有提升泵，通過提升泵與EGSB反應器相連；所述EGSB反應器出水口通過溢流管道與MABR池的進水口相連。
所述EGSB反應器外部設有內回流泵，內回流泵一端連接EGSB反應器的回流出水口，另一端連接EGSB反應器的進水口。
所述MABR膜組件頂部與曝氣泵連接的管路上設有第一流量計；所述MABR池外部還設有排氣閥，其通過管路與MABR膜組件的底部聯通；所述MABR池還設有排空管，用于收集MABR池、缺氧池和MBR池反應生成的氣體后排出系統外；所述MABR池還設有溶解氧檢測儀。
所述曝氣盤與MBR池外的曝氣風機連接；曝氣風機與曝氣盤連接的管路上還設有第二流量計；所述MBR膜組件的出水口與產水池聯通的管路上設有產水泵。
所述產水池還設有反洗水泵，其一端連接MBR膜組件的出水口，一端連接產水池的出水口；所述產水池還設有產水閥，其設置在產水池的出水管路上。
所述MABR池、缺氧池、MBR池和產水池的體積比為4-5:2:3-4:1。
所述MABR膜組件為疏水性簾式中空纖維膜或平板膜或管式膜組件之一，膜孔徑50-200nm，空隙率大于50％，曝氣臨界壓力小于0.3bar，初始透氧速率大于20L/(m2·h)。
所述MBR膜組件為親水性簾式中空纖維膜或平板膜或管式膜組件之一，膜孔徑100-400nm，空隙率大于50％，跨膜壓差小于0.6bar，運行通量在25-40L/(m2·h)之間。
本發明還提供了一種利用上述系統處理垃圾滲濾液的方法，包括以下步驟：
1)將垃圾滲濾液從調節罐提升至EGSB反應器，進行厭氧發酵去除大部分的有機物，降低后端有機負荷；
2)EGSB反應器出水溢流至MABR池進行無泡曝氣，同時匯入的還有缺氧池回流的混合液，池內接種的污泥為厭氧氨氧化顆粒污泥，在MABR膜組件表面依次形成好氧、兼氧和厭氧的分層環境，發生一體化短程硝化-厭氧氨氧化反應，同步去除有機物和氨氮；
3)MABR池出水溢流至缺氧池，同時匯入的還有MBR池回流的污泥，利用水中剩余碳源進行反硝化，去除前后兩個階段反應生成的硝態氮，混合液回流至前端MABR池；
4)缺氧池出水溢流至MBR池，池體底部進行曝氣，將上一階段殘留的有機碳、氨氮和磷酸鹽進一步去除，同時在MBR膜組件的截留下，產水進入產水池，污泥回流至前端缺氧池。
作為優選或者具體實施方案：
步驟1)中，所述EGSB反應器的水力停留時間為20-24h。
步驟2)中，所述MABR池內，控制溶解氧濃度為0.3-0.5mg/L、污泥濃度為4000-6000mg/L。
步驟3)中，所述缺氧池內，溶解氧在0.2-0.3mg/L之間；所述混合液回流至前端MABR池，回流比例在50-100％之間。
步驟4)中，所述MBR池內，控制溶解氧濃度為2-4mg/L、污泥濃度為8000-12000mg/L；所述污泥回流至前端缺氧池，回流比例在200-300％之間。
所述MABR池、缺氧池、MBR池和產水池的總水力停留時間為2-3d。
有益效果：與現有技術相比，本發明具有以下優勢：
(1)將污泥回流至缺氧池而非兼氧池，避免了NO3-N對厭氧段聚磷菌釋磷的干擾，使厭氧池的功能得到充分發揮，在不影響脫氮效率的同時提高了磷的去除率，達到垃圾滲濾液同步脫氮除磷目的。
(2)將短程硝化、厭氧氨氧化和反硝化脫氮融合在一個系統內，在微氧環境下，利用脫氮功能菌群的協同作用，降低了生物脫氮過程對外加碳源的需求，在降低曝氣能耗的同時降低了藥劑消耗和污泥處置等成本，實現了垃圾滲濾液的低成本自養脫氮處理。
(3)系統耦合了MABR和MBR兩種生物膜反應器，MABR膜表面獨特的溶解氧分層環境可以為不同類型的脫氮功能菌種提供適宜的生長環境，MBR膜則可以截留脫氮功能菌種，兩者結合協同提高了生物脫氮效率，不僅縮短了處理工藝流程，也減小了構筑物占地面積，特別適用于以垃圾滲濾液為代表的低C/N比、高氨氮城市污廢水處理模塊化集成應用。
（發明人：黃勇;陳夢雪;陳道康;俞朝庭;談帥;韓笑）
