摘要

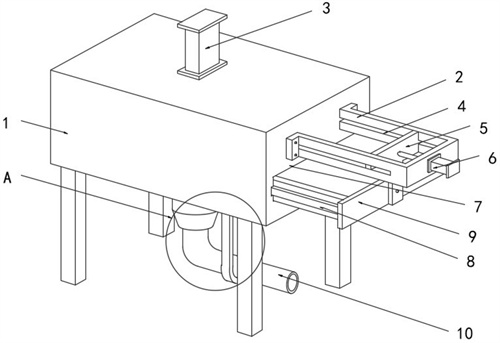

本發明公開了一種多功能組合式污泥壓榨設備，具體涉及污泥壓榨技術領域，本發明通過將濾網匹配安裝在凹腔內，當污泥和污水進入到壓濾箱，首先到達濾網的上方，由濾網對污泥阻擋，避免污泥進入到多個壓水小孔內，避免壓水小孔出現阻塞現象，之后壓濾油缸推動壓榨板向下，由壓榨板對污水中的污泥壓榨，使得多余的水分由壓水小孔中排出，污泥則殘留在壓榨座內，之后通過氣缸推動傳動板上的導向凸塊與滑軌滑動，壓榨座穿過滑動槽并離開壓濾箱的內部，便于對壓榨座內的污泥板取出，便于后續的污泥壓濾處理工作，減少人工操作；通過支撐件與排水管表面的接觸，對排水管輔助支撐，增加了排水管在工作時的穩定性。
權利要求書
1.一種多功能組合式污泥壓榨設備，包括壓濾箱(1)，其特征在于：所述壓濾箱(1)的表面設置有滑動槽(7)，且壓濾箱(1)的內部設置有與滑動槽(7)齊平的滑軌，所述滑動槽(7)的內部滑動連接有壓榨座(13)，所述壓濾箱(1)的表面安裝有用于推動壓榨座(13)傳動的推動機構，所述壓榨座(13)的內腔底部設有凹腔(14)，所述壓榨座(13)的底部表面設有多個與凹腔(14)相通的壓水小孔(15)，且壓榨座(13)的表面固定連接有密封板(9)，所述凹腔(14)的內部匹配安裝有濾網(16)。
2.根據權利要求1所述的一種多功能組合式污泥壓榨設備，其特征在于，推動機構包括安裝在壓濾箱(1)外表面上的安裝架(2)，所述安裝架(2)的內部安裝有傳動板(5)，所述壓榨座(13)的兩側表面均安裝有與滑軌滑動相連的導向凸塊(8)；推動機構還包括設置在安裝架(2)兩側內壁的滑腔(4)，所述安裝架(2)遠離壓濾箱(1)的一側安裝有氣缸(6)，所述傳動板(5)的兩側表面均安裝有與滑腔(4)滑動相連的滑塊(11)，且傳動板(5)的表面與氣缸(6)的活塞桿端部固定。
3.根據權利要求2所述的一種多功能組合式污泥壓榨設備，其特征在于，所述傳動板(5)的底面中部固定連接有連接板(12)，所述連接板(12)的表面設有定位孔一，所述密封板(9)的表面設有與定位孔一共線的定位孔二。
4.根據權利要求1所述的一種多功能組合式污泥壓榨設備，其特征在于，所述壓濾箱(1)的頂面安裝有壓濾油缸(3)，且壓濾箱(1)的內部設置有用于對污泥壓濾的壓榨板，壓榨板與壓濾油缸(3)的推動端固定連接。
5.根據權利要求1所述的一種多功能組合式污泥壓榨設備，其特征在于，所述壓濾箱(1)的頂部表面遠離安裝架(2)的一側設置有進水口(20)，且壓濾箱(1)的底面安裝有出水座(17)，所述出水座(17)的內部匹配安裝有管道接頭(22)，所述管道接頭(22)的底面連接有排水管(10)，且管道接頭(22)與出水座(17)以及排水管(10)相通。
6.根據權利要求5所述的一種多功能組合式污泥壓榨設備，其特征在于，所述排水管(10)的外表面套裝有支撐件(19)，所述支撐件(19)與壓濾箱(1)的底面固定，且支撐件(19)的底面與排水管(10)的表面接觸。
發明內容
本發明的目的在于提供了一種多功能組合式污泥壓榨設備，通過將濾網匹配安裝在凹腔內，當污泥和污水進入到壓濾箱，首先到達濾網的上方，由濾網對污泥阻擋，避免污泥進入到多個壓水小孔內，避免壓水小孔出現阻塞現象，之后壓濾油缸推動壓榨板向下，由壓榨板對污水中的污泥壓榨，使得多余的水分由壓水小孔中排出，污泥則殘留在壓榨座內，之后通過氣缸推動傳動板上的導向凸塊與滑軌滑動，壓榨座穿過滑動槽并離開壓濾箱的內部，便于對壓榨座內的污泥板取出，便于后續的污泥壓濾處理工作，減少人工操作，以解決上述背景技術中提到的問題。
本發明可以通過以下技術方案實現：一種多功能組合式污泥壓榨設備，包括壓濾箱，所述壓濾箱的表面設置有滑動槽，且壓濾箱的內部設置有與滑動槽齊平的滑軌，所述滑動槽的內部滑動連接有壓榨座，所述壓濾箱的表面安裝有用于推動壓榨座傳動的推動機構，所述壓榨座的內腔底部設有凹腔，所述壓榨座的底部表面設有多個與凹腔相通的壓水小孔，且壓榨座的表面固定連接有密封板，所述凹腔的內部匹配安裝有濾網，推動機構包括安裝在壓濾箱外表面上的安裝架，所述安裝架的內部安裝有傳動板，所述壓榨座的兩側表面均安裝有與滑軌滑動相連的導向凸塊。
本發明的進一步技術改進在于：推動機構還包括設置在安裝架兩側內壁的滑腔，所述安裝架的表面遠離其開口位置安裝有氣缸，所述傳動板的兩側表面均安裝有與滑腔滑動相連的滑塊，且傳動板的表面與氣缸的活塞桿端部固定。
本發明的進一步技術改進在于：所述傳動板的底面中部固定連接有連接板，所述連接板的表面設有定位孔一，所述密封板的表面設有與定位孔一共線的定位孔二，定位孔二和定位孔一的內部安裝有同一螺栓，將連接板和密封板固定連接。
本發明的進一步技術改進在于：所述壓濾箱的頂面安裝有壓濾油缸，且壓濾箱的內部設置有用于對污泥壓濾的壓榨板，壓榨板與壓濾油缸的推動端固定連接。
本發明的進一步技術改進在于：所述壓濾箱的頂部表面遠離安裝架的一側設置有進水口，且壓濾箱的底面安裝有出水座，所述出水座的內部匹配安裝有管道接頭，所述管道接頭的底面連接有排水管，且管道接頭與出水座以及排水管相通。
本發明的進一步技術改進在于：所述排水管的外表面套裝有支撐件，所述支撐件與壓濾箱的底面固定，且支撐件的底面與排水管的表面接觸。
與現有技術相比，本發明具備以下有益效果：
1、本發明中，含有污泥的污水經過攔截網，實現對污物的初次過濾，經過壓濾箱的壓濾，實現對污水的擠壓排出，而泥板則跟隨壓榨座一起運動，通過將濾網匹配安裝在凹腔內，當污泥和污水進入到壓濾箱，首先到達濾網的上方，由濾網對污泥阻擋，避免污泥進入到多個壓水小孔內，避免壓水小孔出現阻塞現象，之后壓濾油缸推動壓榨板向下，由壓榨板對污水中的污泥壓榨，使得多余的水分由壓水小孔中排出，污泥則殘留在壓榨座內，之后通過氣缸推動傳動板上的導向凸塊與滑軌滑動，壓榨座穿過滑動槽并離開壓濾箱的內部，便于對壓榨座內的污泥板取出，便于后續的污泥壓濾處理工作，減少人工操作，省時省力；
2、本發明中，將排水管端部的管道接頭與出水座的底部對接，之后通過螺栓實現管道接頭與出水座的安裝，并通過支撐件與排水管表面的接觸，對排水管輔助支撐，增加了排水管在工作時的穩定性。
（發明人：賀振洲;高寒;周其胤）
