公布日：2022.12.27
申請日：2021.06.26
分類號：C02F11/13(2019.01)I;F28D21/00(2006.01)I
摘要
本申請涉及半固態廢物干化領域，尤其是涉及一種半固態廢物干化處置裝置及干化方法，其技術方案要點是：一種半固態廢物干化處置裝置包括干化機、水泵、相互連通的冷水管以及熱水管，還包括與煙囪連通的進煙管，進煙管連通有煙氣余熱換熱器，煙氣余熱換熱器連通有排煙管，排煙管與煙囪連通；冷水管與煙氣余熱換熱器的進水口連通，熱水管與煙氣余熱換熱器的出水口連通；達到了減少污泥烘干過程中的能源消耗進而降低污泥烘干的成本的目的。
權利要求書

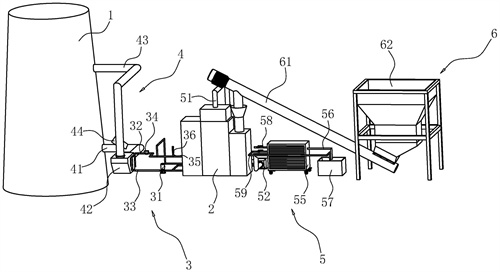

1.一種半固態廢物干化處置裝置，包括干化機(2)、水泵(31)、相互連通的冷水管(32)以及熱水管(33)，其特征在于：還包括與煙囪(1)連通的進煙管(41)，進煙管(41)連通有煙氣余熱換熱器(42)，煙氣余熱換熱器(42)連通有排煙管(43)，排煙管(43)與煙囪(1)連通；冷水管(32)與煙氣余熱換熱器(42)的進水口連通，熱水管(33)與煙氣余熱換熱器(42)的出水口連通。
2.根據權利要求1所述的一種半固態廢物干化處置裝置，其特征在于：進煙管(41)上連通有新風管道(44)，新風管道(44)連通有熱風源。
3.根據權利要求1所述的一種半固態廢物干化處置裝置，其特征在于：干化機(2)連通有排氣管道(51)，排氣管道(51)連通有回?zé)崞?/span>(52)并與回?zé)崞?/span>(52)的進氣口相連接；冷水管(32)連通有冷水支管(53)，冷水支管(53)與回?zé)崞?/span>(52)的進水口連通，回?zé)崞?/span>(52)的出水口連通有熱水支管(54)，熱水支管(54)與熱水管(33)連通。
4.根據權利要求3所述的一種半固態廢物干化處置裝置，其特征在于：回?zé)崞?/span>(52)的排氣口連通有冷凝器(55)，冷凝器(55)的出水口連通有中水管(56)，中水管(56)連通有中水池(57)。
5.根據權利要求1所述的一種半固態廢物干化處置裝置，其特征在于：冷水管(32)上設置有水表(34)并連通有補水管(35)，補水管(35)連通有自來水源，補水管(35)上設置有用于控制補水管(35)通斷的開關閥(36)。
6.根據權利要求1所述的一種半固態廢物干化處置裝置，其特征在于：干化機(2)上開設有供待烘干污泥進入的填料口，干化機(2)的一側設置有螺旋上料機(61)，螺旋上料機(61)的出料口與填料口連通；螺旋上料機(61)的進料口處設置有污泥倉(62)。
7.根據權利要求4所述的一種半固態廢物干化處置裝置，其特征在于：冷凝器(55)上設置有降溫水管(58)，降溫水管(58)與自來水源連通；降溫水管(58)在冷凝器(55)內部連通有排水管(59)，排水管(59)向冷凝器(55)外部延伸。
8.一種半固態廢物干化方法，其特征在于：包括如下步驟：S1、干化機(2)預熱：啟動水泵(31)、干化機(2)以及煙氣余熱換熱器(42)；S2、添加待烘干污泥：將污泥加入污泥倉(62)中，啟動螺旋上料機(61)；S3、污泥烘干：待烘干污泥與熱水管(33)中的熱媒進行熱量交換并實現污泥烘干；S4、尾氣熱量回收：啟動回?zé)崞?/span>(52)，高溫高濕尾氣的熱量與冷水支管(53)中的冷媒進行熱量交換，熱媒通過熱水支管(54)匯入至熱水管(33)中；S5、中水回收：啟動冷凝器(55)，冷凝器(55)將高溫高濕尾氣冷凝成中水并在中水池(57)中收集。
9.根據權利要求8所述的一種半固態廢物干化方法，其特征在于：當水表(34)顯示數值小于冷水管(32)流量既定值時，打開開關閥(36)以向冷水管(32)內部補充水源。
10.根據權利要求8所述的一種半固態廢物干化方法，其特征在于：在步驟S3中進行污泥回收，將干化后的污泥輸送至窯中作為替代燃料焚燒。
發明內容
為了減少污泥烘干過程中的能源消耗進而降低污泥烘干的成本，本申請?zhí)峁┮环N半固態廢物干化處置裝置及干化方法。
本申請?zhí)峁┑囊环N半固態廢物干化處置裝置采用如下的技術方案：一種半固態廢物干化處置裝置，包括干化機、水泵、相互連通的冷水管以及熱水管，還包括與煙囪連通的進煙管，進煙管連通有煙氣余熱換熱器，煙氣余熱換熱器連通有排煙管，排煙管與煙囪連通；冷水管與煙氣余熱換熱器的進水口連通，熱水管與煙氣余熱換熱器的出水口連通。
通過采用上述技術方案，冷水管中的冷媒流入煙氣余熱換熱器中，同時，煙囪中的高溫廢氣或煙霧通過進煙管進入到煙氣余熱換熱器中，冷水管中的冷媒與高溫廢氣或煙霧在煙氣余熱換熱器中進行熱量交換，冷媒吸收高溫廢氣或煙霧中的熱量而溫度升高并形成熱媒，熱媒通過熱水管進入到干化機中；進入到干化機中的熱媒與干化機中的待烘干污泥進行熱量交換，待烘干污泥吸收熱量而產生高溫高濕尾氣并被烘干成可供窯使用的替代燃料；熱媒進而溫度降低并變成冷媒進入到冷水管中，如此循環往復以使高溫廢氣或煙霧中的熱量通過熱媒傳遞至待烘干污泥中進而實現污泥干化；這一過程減少使用了專門對冷媒進行的燃料燃燒加熱或電加熱，而是主要利用了煙囪中的高溫廢氣或煙霧所包含的熱量，減少了污泥烘干過程中的能源消耗進而降低了污泥烘干的成本。
可選的，進煙管上連通有新風管道，新風管道連通有熱風源。
通過采用上述技術方案，當煙囪中的高溫廢氣或煙霧較少以至于無法滿足冷媒的熱量交換時，打開熱風源以通過新風管道向進煙管內部補充高溫氣體，以滿足冷媒與從充足的高溫氣體進行熱量交換并形成滿足干化機使用溫度的熱媒。
可選的，干化機連通有排氣管道，排氣管道連通有回?zé)崞鞑⑴c回?zé)崞鞯倪M(jìn)氣口相連接；冷水管連通有冷水支管，冷水支管與回?zé)崞鞯倪M(jìn)水口連通，回?zé)崞鞯某鏊谶B通有熱水支管，熱水支管與熱水管連通。
通過采用上述技術方案，高溫高濕尾氣通過排氣管道進入到回?zé)崞髦�，同時部分冷媒通過冷水支管進入到回?zé)崞髦�，冷媒與高溫高濕尾氣之間在回?zé)崞髦羞M(jìn)行熱量交換，冷媒溫度升高進而形成可供干化機使用的熱媒并通過熱水支管流入熱水管中，進而實現對高溫高濕尾氣中潛熱的利用，進一步減少了能源消耗。
可選的，回?zé)崞鞯呐艢饪谶B通有冷凝器，冷凝器的出水口連通有中水管，中水管連通有中水池。
通過采用上述技術方案，高溫高濕尾氣中包含從污泥中蒸發的水蒸氣，當高溫高濕尾氣進入到冷凝器中后，水蒸氣在冷凝器中預冷冷凝成中水，這些中水通過冷凝器的出水口進入到中水管中并匯入中水池中進行收集，實現了對水資源的回收利用。
可選的，冷水管上設置有水表并連通有補水管，補水管連通有自來水源，補水管上設置有用于控制補水管通斷的開關閥。
熱媒在熱水管中以及冷媒在冷水管中形成一個循環，在這一過程中存在熱媒或冷媒的消耗導致進入到干化機中的熱媒量減少；通過采用上述技術方案，實現了對熱媒或冷媒的補充，當水表所顯示冷水管中的冷媒流量小于冷水管流量既定值時，打開開關閥以實現向冷水管中添加水源即冷媒。
可選的，干化機上開設有供待烘干污泥進入的填料口，干化機的一側設置有螺旋上料機，螺旋上料機的出料口與填料口連通；螺旋上料機的進料口處設置有污泥倉。
通過采用上述技術方案，當需要向干化機內部添加待烘干污泥時，通過運輸車輛將待烘干污泥送入廠內后將待烘干污泥添加入污泥倉中，進入到污泥倉中的待烘干污泥進而通過螺旋上料機加入至干化機中，進而實現干化機的自動添料。
可選的，冷凝器上設置有降溫水管，降溫水管與自來水源連通；降溫水管在冷凝器內部連通有排水管，排水管向冷凝器外部延伸。
通過采用上述技術方案，降溫水管中的溫度較低的自來水進入到冷凝器內部，并與冷凝器內部的溫度較高的空氣進行熱量交換，繼而實現對冷凝器內部的降溫處理。
本申請?zhí)峁┑囊环N半固態廢物干化方法采用如下的技術方案：一種半固態廢物干化方法，包括如下步驟：S1、干化機預熱：啟動水泵、干化機以及煙氣余熱換熱器；S2、添加待烘干污泥：將污泥加入污泥倉中，啟動螺旋上料機；S3、污泥烘干：待烘干污泥與熱水管中的熱媒進行熱量交換并實現污泥烘干；S4、尾氣熱量回收：啟動回?zé)崞鳎邷馗邼裎矚獾臒崃颗c冷水支管中的冷媒進行熱量交換，熱媒通過熱水支管匯入至熱水管中；S5、中水回收：啟動冷凝器，冷凝器將高溫高濕尾氣冷凝成中水并在中水池中收集。
可選的，當水表顯示數值小于冷水管流量既定值時，打開開關閥以向冷水管內部補充水源。
通過采用上述技術方案，當水表顯示數值小于冷水管流量既定值時，打開開關閥以向冷水管內部補充水源，進而保證干化機內部烘干處理過程的正常運作。
可選的，在步驟S3中進行污泥回收，將干化后的污泥輸送至窯中作為替代燃料焚燒。
通過采用上述技術方案，對烘干后的污泥進行回收利用，并送至窯中作為替代燃料燃燒，進而實現對廢物的重新利用。
綜上所述，本申請具有以下技術效果：1.通過設置了干化機、水泵、冷水管、熱水管、煙氣余熱換熱器、進煙管以及排煙管，減少使用了專門對冷媒進行的燃料燃燒加熱或電加熱，而是主要利用了煙囪中的高溫廢氣或煙霧所包含的熱量，減少了污泥烘干過程中的能源消耗進而降低了污泥烘干的成本；2.通過設置了排氣管道、回?zé)崞�、冷水支管以及熱水支管，�?shí)現對高溫高濕尾氣中潛熱的利用，進一步減少了能源消耗；3.通過設置了冷凝器、中水管以及中水池，高溫高濕尾氣中的水蒸氣在冷凝器中預冷冷凝成中水，這部分中水可供冷媒使用也可作他用，實現了對水資源的回收利用。
（發明人：王義春;高鵬飛;李繼榮;周曉明）
