公布日：2022.11.29

申請日：2022.09.06

分類號：C02F3/28(2006.01)I;C02F101/30(2006.01)N

摘要

本發明涉及厭氧反應器技術領域，尤其涉及一種雙相內循環厭氧反應器。技術問題：第二集氣管出口在第一集氣管出口下方或者與其平行，造成沖擊力低的情況，進入反應器的污水可生化低，會導致沼氣的生成量降低，從而影響回流管的流量。一種雙相內循環厭氧反應器，包括有反應器本體、第一集氣管和第二集氣管，反應器本體內設置有調節組件。本發明通過氣液分離區內第二集氣管的出口位于第一集氣管出口的上方，替代原有的第二集氣管出口在第一集氣管出口下方或者與其平行，避免了沖擊力低的情況，實現更好的氣液分離效果，通過調節組件增大了回流混合液排出的壓力，以實現在回流量少時也能對混合區內的污水和污泥顆粒進行沖擊，形成更好的混合效果。

權利要求書

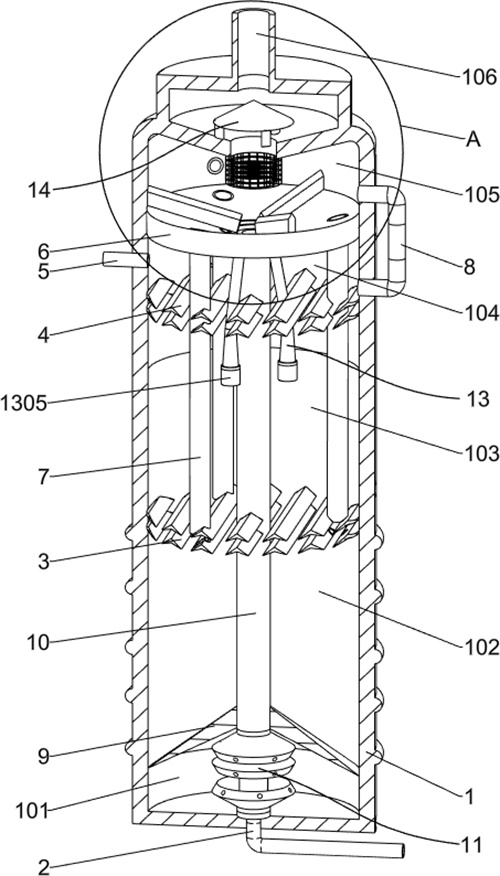

1.一種雙相內循環厭氧反應器，包括有反應器本體（1），反應器本體（1）內部由下至上分為混合區（101）、第一厭氧區（102）、第二厭氧區（103）、沉淀區（104）和氣液分離區（105）五個區域，且反應器本體（1）上設置有排氣口（106），反應器本體（1）設置有進水管（2），反應器本體（1）內由下至上依次設置有第一三相分離器（3），第二三相分離器（4），排水管（5），其特征在于，還包括有隔離盤（6），隔離盤（6）固接在反應器本體（1）內，第一三相分離器（3）和隔離盤（6）之間設置有用于收集初次分離沼氣的第一集氣管（7），反應器本體（1）上設置有用于收集二次分離沼氣的第二集氣管（8），第二集氣管（8）的一端與第二三相分離器（4）連接，第二集氣管（8）的另一端與氣液分離區（105）連通，氣液分離區（105）內第二集氣管（8）的出口位于第一集氣管（7）的上方，反應器本體（1）內設置有用于污泥分散處理的污泥罩（9），污泥罩（9）上固接有將混合區（101）與氣液分離區（105）連通的回流管（10），回流管（10）用于氣液分離區（105）內泥水的回流，混合區（101）內設置有輔助顆粒污泥和廢水接觸的混合組件（11），混合組件（11）上設置有調節組件（12），調節組件（12）和混合組件（11）配合用于低沼氣生成的混合區（101）混合程度的增強；混合組件（11）包括有第一布水器（1101），第一布水器（1101）固接在反應器本體（1）內并與進水管（2）連通，第一布水器（1101）內周向設置有與周向平面傾斜的通孔，第一布水器（1101）上設置有連接管（1102），連接管（1102）固接有與第一布水器（1101）安裝方向相反的第二布水器（1103），第二布水器（1103）的結構設置為上下串聯，且第二布水器（1103）內通孔的傾斜角度與第一布水器（1101）內通孔的傾斜角度相反，連接管（1102）內設置有調節組件（12），調節組件（12）將連接管（1102）隔斷，第一布水器（1101）和第二布水器（1103）配合，用于混合區（101）內污泥顆粒與污水混合程度的增強；調節組件（12）包括有固定環（1201），固定環（1201）設置在連接管（1102）內，固定環（1201）設置有第一彈簧（1202），連接管（1102）內滑動設置有滑動件（1203），滑動件（1203）與第一彈簧（1202）連接，滑動件（1203）貫穿固定環（1201）且與其存有間隙，第二布水器（1103）內滑動設置有阻擋環（1204），阻擋環（1204）固接有連接架（1205），滑動件（1203）上對稱設置有兩組密封組件，密封組件用于滑動件（1203）與連接管（1102）之間的密封；密封組件包括有滑桿（1206），滑桿（1206）滑動式貫穿于滑動件（1203），滑桿（1206）與連接架（1205）固接，滑桿（1206）遠離滑動件（1203）的一端設置有泥水?dāng)r截的攔截盤（1207），攔截盤（1207）與滑動件（1203）之間設置有氣囊（1208），阻擋環（1204）與連接架（1205）配合，用于低沼氣生成的混合區（101）混合程度的增強。

2.根據權利要求1所述的一種雙相內循環厭氧反應器，其特征在于，隔離盤（6）遠離污泥罩（9）的一側設置為凹球面，輔助氣液分離區（105）內泥水的回流。

3.根據權利要求1所述的一種雙相內循環厭氧反應器，其特征在于，氣囊（1208）的材質為橡膠材料，用于增強氣囊（1208）與連接管（1102）之間的密封性。

4.根據權利要求1所述的一種雙相內循環厭氧反應器，其特征在于，還包括有泥水分離組件（13），泥水分離組件（13）設置在隔離盤（6）上，泥水分離組件（13）用于氣液分離區（105）內的污泥分離，泥水分離組件（13）包括有隔離板（1301），周向間隔設置的隔離板（1301）固接在隔離盤（6）上，隔離盤（6）的中部嵌有收集箱（1302），收集箱（1302）連通有導管（1303），導管（1303）連通有污泥儲存管（1304），污泥儲存管（1304）遠離導管（1303）的一端固接有排污管（1305），排污管（1305）內設置有固定板（1306），固定板（1306）靠近污泥儲存管（1304）的一側固接有第二彈簧（1307），污泥儲存管（1304）靠近固定板（1306）的一端設置有與第二彈簧（1307）連接的擋塊（1308），擋塊（1308）的結構設置為錐形，第二彈簧（1307）和擋塊（1308）配合，用于污泥儲存管（1304）內污泥的排出。

5.根據權利要求4所述的一種雙相內循環厭氧反應器，其特征在于，污泥儲存管（1304）由上至下內徑逐漸增大，降低污泥儲存管（1304）內壁對污泥的支持力，避免污泥滯留。

6.根據權利要求1所述的一種雙相內循環厭氧反應器，其特征在于，還包括有除濕組件（14），除濕組件（14）設置在反應器本體（1）內，除濕組件（14）用于氣液分離區（105）內沼氣的除水，除濕組件（14）包括有攔截網（1401），攔截網（1401）設置在反應器本體（1）內且位于隔離盤（6）的上方，反應器本體（1）上部固接有固定柱（1402），固定柱（1402）上設置有沼氣攔截的錐形擋板（1403），氣液分離區（105）上方通過通孔連通有收集腔（1404）。

7.根據權利要求6所述的一種雙相內循環厭氧反應器，其特征在于，氣液分離區（105）頂部的反應器本體（1）頂壁的中心點低于其周向平面，用于沼氣中水分的去除和收集。

發明內容

為了克服第二集氣管出口在第一集氣管出口下方或者與其平行，造成沖擊力低的情況，混合區未對進入的污水與回流管返回的泥水進行分散混合處理，進入反應器的污水可生化低，會導致沼氣的生成量降低，從而影響回流管的流量，氣液分離區中的污泥會造成回流管堵塞，氣液分離區的沼氣含有一定量的水分，未對生產的沼氣進行除濕預處理的缺點，提供了一種具有調節功能的雙相內循環厭氧反應器。

為實現上述目的，本發明提供如下技術方案：一種雙相內循環厭氧反應器，包括有反應器本體，反應器本體內部由下至上分為混合區，第一厭氧區，第二厭氧區，沉淀區和氣液分離區五個區域，且反應器本體上設置有排氣口，反應器本體設置有進水管，反應器本體內由下至上依次設置有第一三相分離器，第二三相分離器，排水管和隔離盤，第一三相分離器和隔離盤之間設置有用于收集初次分離沼氣的第一集氣管，反應器本體上設置有用于收集二次分離沼氣的第二集氣管，第二集氣管的一端與第二三相分離器連接，第二集氣管的另一端與氣液分離區連通，氣液分離區內第二集氣管的出口位于第一集氣管的上方，反應器本體內設置有用于污泥分散處理的污泥罩，污泥罩上固接有將混合區與氣液分離區連通的回流管，回流管用于氣液分離區內泥水的回流，混合區內設置有輔助顆粒污泥和廢水接觸的混合組件，混合組件上設置有調節組件，調節組件和混合組件配合用于低沼氣生成的混合區混合程度的增強。

優選地，隔離盤遠離污泥罩的一側設置為凹球面，輔助氣液分離區內泥水的回流。

優選地，混合組件包括有第一布水器，第一布水器固接在反應器本體內并與進水管連通，第一布水器內周向設置有與周向平面傾斜的通孔，，第一布水器上設置有連接管，連接管固接有與第一布水器安裝方向相反的第二布水器，第二布水器的結構設置為上下串聯，且第二布水器內通孔的傾斜角度與第一布水器內通孔的傾斜角度相反，連接管內設置有調節組件，調節組件將連接管隔斷，混合組件的第一布水器和第二布水器配合，用于混合區內污泥顆粒與污水混合程度的增強。

優選地，調節組件包括有固定環，固定環設置在連接管內，固定環設置有第一彈簧，連接管內滑動設置有滑動件，滑動件與第一彈簧連接，滑動件貫穿固定環且與其存有間隙，第二布水器內滑動設置有阻擋環，阻擋環固接有連接架，滑動件上對稱設置有兩組密封組件，密封組件用于滑動件與連接管之間的密封。

優選地，密封組件包括有滑桿，滑桿滑動式貫穿于滑動件，滑桿與連接架固接，滑桿遠離滑動件的一端設置有泥水?dāng)r截的攔截盤，攔截盤與滑動件之間設置有氣囊，阻擋環與連接架配合，用于低沼氣生成的混合區混合程度的增強。

優選地，氣囊的材質為橡膠材料，用于增強氣囊與連接管之間的密封性。

優選地，還包括有泥水分離組件，泥水分離組件設置在隔離盤上，泥水分離組件用于氣液分離區內的污泥分離，泥水分離組件包括有隔離板，周向間隔設置的隔離板固接在隔離盤上，隔離盤的中部嵌有收集箱，收集箱連通有導管，導管連通有污泥儲存管，污泥儲存管遠離導管的一端固接有排污管，排污管內設置有固定板，固定板靠近污泥儲存管的一側固接有第二彈簧，污泥儲存管靠近固定板的一端設置有與第二彈簧連接的擋塊，擋塊的結構設置為錐形，第二彈簧和擋塊配合，用于污泥儲存管內污泥的排出。

優選地，污泥儲存管由上至下內徑逐漸增大，降低污泥儲存管內壁對污泥的支持力，避免污泥滯留。

優選地，還包括有除濕組件，除濕組件設置在反應器本體內，除濕組件用于氣液分離區內沼氣的除水，除濕組件包括有攔截網，攔截網設置在反應器本體內且位于隔離盤的上方，反應器本體上部固接有固定柱，固定柱上設置有沼氣攔截的錐形擋板，氣液分離區上方通過通孔連通有收集腔。

優選地，氣液分離區頂部的反應器本體頂壁的中心點低于其周向平面，用于沼氣中水分的去除和收集。

本發明的有益效果是：本發明通過氣液分離區內第二集氣管的出口位于第一集氣管出口的上方，經第二集氣管排出的混合物會受到第一集氣管拍出的混合物的沖擊，避免了第二集氣管出口在第一集氣管出口下方或者與其平行，造成沖擊力低的情況，第二集氣管的出口位于第一集氣管出口的上方幫助了混合物中沼氣的排出，實現更好的氣液分離效果，通過第二布水器內通孔的傾斜角度與第一布水器內通孔的傾斜角度相反，使得第二布水器內排出的泥水與混合區內污水產生的旋渦方向相反，增加了經回流管回流的泥水與進水管進入污水的接觸程度，從而實現更好的混合效果，通過增大了回流混合液排出的壓力，以實現在回流量少時也能對混合區內的污水和污泥顆粒進行沖擊，形成更好的混合效果，通過自動調整降低進入回流管泥水中的含泥量，以實現更好的泥水回流效果，通過設置除濕組件，既降低了沼氣中的含水量，又增加了回流管的回流量。

（發明人：呂飛龍）
