公布日：2022.07.29
申請日：2022.04.25
分類號：C02F9/10(2006.01)I
摘要

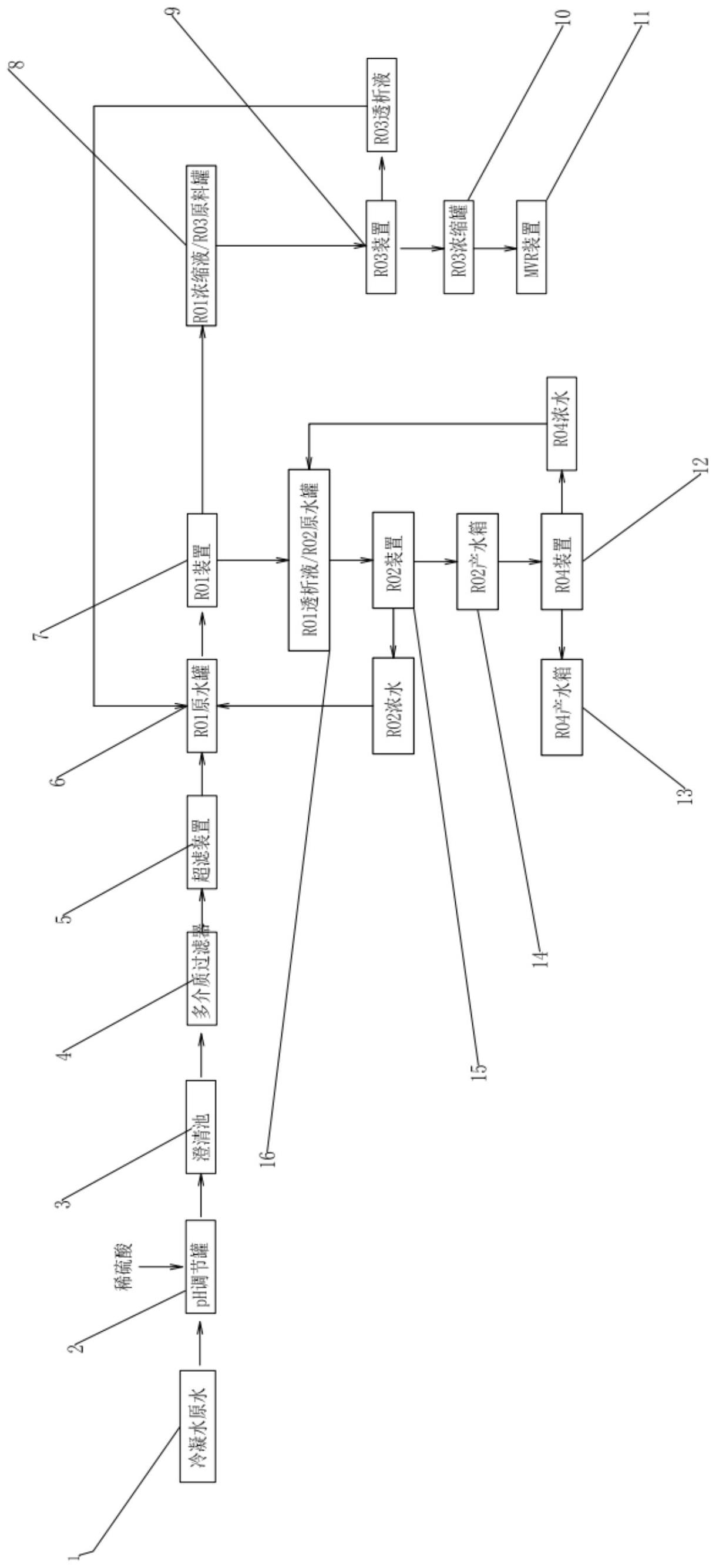

本發明公開了一種含硝酸銨蒸發冷凝廢水零排放處理系統，包括冷凝水原水池、pH調節罐和澄清池；澄清池的輸出端連接多介質過濾器；多介質過濾器的輸出端連接有超濾裝置；超濾裝置的輸出端連接有R01原水罐；R01原水罐的輸出端連接有R01裝置；R01裝置的輸出端分別連接有R02原水罐和R03原料罐；R02原水罐的輸出端連接有R02裝置；R02裝置的輸出端連接有R02產水箱；R02產水箱的輸出端連接有R04裝置；R04裝置的輸出端連接有R04產水箱；R03原料罐的輸出端連接有R03裝置；R03裝置的輸出端連接有R03濃縮罐；R03濃縮罐的輸出端連接有MVR裝置；本發明大大減少了工業生產的用水量，極大的緩解水資源匱乏與解決環境污染的問題，同時方便回收固體副產品。
權利要求書
1.一種含硝酸銨蒸發冷凝廢水零排放處理系統，其特征在于：包括冷凝水原水池、pH調節罐，調節pH后的原料液冷卻后的原水進入澄清池；所述澄清池的輸出端連接多介質過濾器；所述多介質過濾器的輸出端連接有超濾裝置；所述超濾裝置的輸出端連接有R01原水罐；所述R01原水罐的輸出端連接有R01裝置；所述R01裝置的輸出端分別連接有R02原水罐和R03原料罐；所述R02原水罐的輸出端連接有R02裝置；所述R02裝置的輸出端連接有R02產水箱；所述R02裝置的返回端連接所述R01原水罐；所述R02產水箱的輸出端連接有R04裝置；所述R04裝置的輸出端連接有R04產水箱；所述R04裝置的返回端連接所述R02原水罐；所述R03原料罐的輸出端連接有R03裝置；所述R03裝置的輸出端連接有R03濃縮罐；所述R03裝置的返回端連接所述R01原水罐；所述R03濃縮罐的輸出端連接有MVR裝置。
2.根據權利要求1所述的一種含硝酸銨蒸發冷凝廢水零排放處理系統，其特征在于：所述pH調節裝置為PE加厚塑料桶，根據料液pH反饋情況，采用計量泵在線添加藥劑方式調節液體pH值。
3.根據權利要求1所述的一種含硝酸銨蒸發冷凝廢水零排放處理系統，其特征在于：所述多介質過濾器為鋼制圓柱形罐體，采用石英砂為過濾介質，壓力式運行。
4.根據權利要求1所述的一種含硝酸銨蒸發冷凝廢水零排放處理系統，其特征在于：所述多介質過濾器的過濾器反洗水通過管道返回所述冷凝水原水池。
5.根據權利要求1所述的一種含硝酸銨蒸發冷凝廢水零排放處理系統，其特征在于：所述超濾裝置的濃水/反洗水通過管道返回所述冷凝水原水池。
6.根據權利要求1所述的一種含硝酸銨蒸發冷凝廢水零排放處理系統，其特征在于：所述R01裝置、R02裝置、R03裝置和R04裝置均為反滲透裝置用于膜分離技術除去水中大部分離子。
7.根據權利要求1所述的一種含硝酸銨蒸發冷凝廢水零排放處理系統，其特征在于：所述MVR裝置用于蒸發溶液。
發明內容
本發明的目的在于針對現有技術的不足之處，提供一種含硝酸銨蒸發冷凝廢水零排放處理系統，以解決背景技術中提出的問題。
本發明通過以下技術方案實現的：
一種含硝酸銨蒸發冷凝廢水零排放處理系統，包括冷凝水原水池、pH調節罐，調節pH后的原料液冷卻后的原水進入澄清池；所述澄清池的輸出端連接多介質過濾器；所述多介質過濾器的輸出端連接有超濾裝置；所述超濾裝置的輸出端連接有R01原水罐；所述R01原水罐的輸出端連接有R01裝置；所述R01裝置的輸出端分別連接有R02原水罐和R03原料罐；所述R02原水罐的輸出端連接有R02裝置；所述R02裝置的輸出端連接有R02產水箱；所述R02裝置的返回端連接所述R01原水罐(R02濃水返回R01原水罐)；所述R02產水箱的輸出端連接有R04裝置；所述R04裝置的輸出端連接有R04產水箱；所述R04裝置的返回端連接所述R02原水罐(R04濃縮液返回R02原水罐)；所述R03原料罐的輸出端連接有R03裝置；所述R03裝置的輸出端連接有R03濃縮罐；所述R03裝置的返回端連接所述R01原水罐(R03透析液返回R01原水罐)；所述R03濃縮罐的輸出端連接有MVR裝置。
進一步地，所述pH調節裝置為PE加厚塑料桶，根據料液pH反饋情況，采用計量泵在線添加藥劑方式調節液體pH值。
進一步地，所述多介質過濾器為鋼制圓柱形罐體，采用石英砂為過濾介質，壓力式運行。
進一步地，所述多介質過濾器的過濾器反洗水通過管道返回所述冷凝水原水池。
進一步地，所述超濾裝置的濃水/反洗水通過管道返回所述冷凝水原水池。
進一步地，所述R01裝置、R02裝置、R03裝置和R04裝置均為反滲透裝置用于膜分離技術除去水中大部分離子。
進一步地，所述MVR裝置用于蒸發溶液。
本發明的有益效果：
與現有技術相比，本發明的含硝酸銨蒸發冷凝廢水零排放處理系統采用膜分離技術將硝酸銨從廢水中分離出去，濃水最終由下一段工序MVR蒸發得到固體粉末，實現廢水零排放，具體技術方案由預處理系統、R0系統和MVR組成，水處理總量300m3/d，污水處理站最終產水為270m3/d的回用水、30m3/d的濃鹽水。擬處理后中水可以回用到生產線上，濃水經過蒸發后得到固體粉末，保證該系統可從排放的污水中回收90％的水，回用于工業生產，大大減少了工業生產的用水量，極大的緩解水資源匱乏與解決環境污染的問題，同時方便回收固體副產品。
（發明人：楊俊藝;張松北;陳俊杰;林智師;徐萬塔）
