公布日：2022.04.08
申請日：2022.01.26
分類號：C02F9/04(2006.01)I;C02F101/30(2006.01)N
摘要
本發明涉及一種高鹽印染廢水回收利用方法，包括預處理裝置、抗污染簾式膜系統、卷式物料膜系統、吸附裝置、脫堿及控鹽裝置、濃鹽水回用裝置、混凝沉淀裝置和低濃廢水處理系統，本發明采用較短的工藝路線，達到高鹽水回用的技術目標，鹽水回收率遠高于50％，并且根據需求的不同，總的高鹽水回收率可以進行調整，相較于傳統膜產品抗污染性能較差，而印染高鹽機缸排水COD含量較高成分較復雜的問題，本發明能夠很好的適應印染廢水的水質特點，從而更加完善的處理廢水，同時相較于“零排放”思路的鹽資源化利用工藝，運行條件更為溫和，操作安全性更高，投資及運行成本更低，更有利于在印染行業進行工業化推廣。
權利要求書
1.一種高鹽印染廢水回收利用方法，其特征在于，包括預處理裝置、抗污染簾式膜系統、卷式物料膜系統、吸附裝置、脫堿及控鹽裝置、濃鹽水回用裝置、混凝沉淀裝置和低濃廢水處理系統，所述脫堿及控鹽裝置可將經過處理的廢水進行堿度脫除，所述脫堿及控鹽裝置將脫除堿度后的廢水處理后收集進入濃鹽水回用裝置。
2.根據權利要求1所述的一種高鹽印染廢水回收利用方法，其特征在于，高鹽印染廢水的處理包括以下步驟：S1：機缸排出廢水；S2：由S1出來的廢水進入所述預處理裝置，廢水經過格柵攔截大顆粒污染物質、冷卻塔降溫控制進水溫度小于40℃，曝氣穩定進水水質；S3：由S2出來的廢水進入所述抗污染簾式膜系統去除懸浮物、濁度；S4：由S3出來的廢水進入所述卷式物料膜系統進行色度及COD的分離；S5：由S4出來的廢水進入所述吸附裝置，往廢水中投加活性炭對色度進行進一步去除；S6：由S5出來的廢水進入所述脫堿及控鹽裝置，采用脫碳塔對堿度進行脫除，脫除后的高鹽水通過控鹽裝置處理；S7：由S6出來的濃鹽水進入回用裝置；其中S4處理后的濃水進入S8：廢水進入所述混凝沉淀裝置，往廢水中投加石灰、硫酸亞鐵進行混凝沉淀處理去除45％-80％的COD物質；S9:由S8出來的廢水進入廠內原有所述低濃廢水處理系統中進行再處理。
3.根據權利要求2所述的一種高鹽印染廢水回收利用方法，其特征在于，所述卷式物料膜系統將廢水進行色度及COD的分離，可脫除15％-25％的鹽分，其余大量的鹽分能夠進入后續的回收裝置，同時脫除高鹽廢水回用染色的主要影響物質。
4.根據權利要求2所述的一種高鹽印染廢水回收利用方法，其特征在于，所述吸附裝置可根據廢水量自動往廢水中添加的活性炭，并且活性炭的體積與廢水體積成正比，控制出水后的色度達到10度。
5.根據權利要求3所述的一種高鹽印染廢水回收利用方法，其特征在于，所述卷式物料膜系統中可選擇單級或多級卷式物料膜組合工藝，針對不同廢水選擇不同級數的卷式物料膜，可降低50％-55％的后續吸附處理吸附劑投加量，多級膜可以根據具體水質分別采用2000分子量、1000分子量(MTMR10-400)及500分子量物料膜進行實驗，根據實驗效果確定采用單級膜產品或多級膜產品進行處理。
6.根據權利要求5所述的一種高鹽印染廢水回收利用方法，其特征在于，所述卷式物料膜系統中的卷式物料膜可替換為納濾膜，提升的COD分離效果，降低鹽的回收率。
7.根據權利要求4所述的一種高鹽印染廢水回收利用方法，其特征在于，根據廢水COD組分不同，所述吸附裝置中可用其他材料替代活性炭，如硅藻土和大孔樹脂。
8.根據權利要求7所述的一種高鹽印染廢水回收利用方法，其特征在于，所述吸附裝置可以替換為其他高級氧化措施，包括臭氧氧化及其衍生的臭氧催化氧化工藝、臭氧活性炭工藝等組合脫色工藝。
發明內容
本發明的目的在于提出一種高鹽印染廢水回收利用方法，解決上述問題。
本發明通過以下技術方案來實現上述目的：一種高鹽印染廢水回收利用方法，其特征在于，包括預處理裝置、抗污染簾式膜系統、卷式物料膜系統、吸附裝置、脫堿及控鹽裝置、濃鹽水回用裝置、混凝沉淀裝置和低濃廢水處理系統，所述脫堿及控鹽裝置可將經過處理的廢水進行堿度脫除，所述脫堿及控鹽裝置將脫除堿度后的廢水處理后收集進入濃鹽水回用裝置。

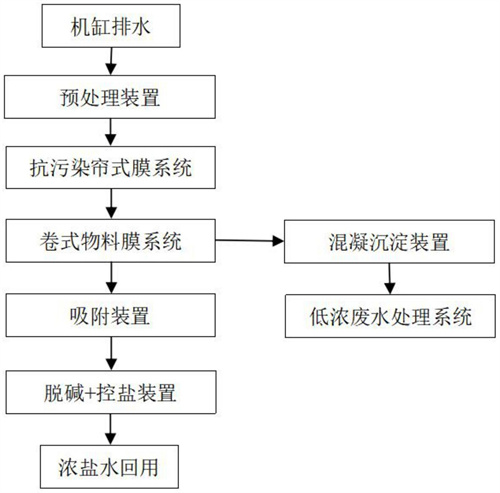

作為本發明的優選，高鹽印染廢水的處理包括以下步驟：
S1：機缸排出廢水；
S2：由S1出來的廢水進入所述預處理裝置，廢水經過格柵攔截大顆粒污染物質、冷卻塔降溫控制進水溫度小于40℃，曝氣穩定進水水質；
S3：由S2出來的廢水進入所述抗污染簾式膜系統去除懸浮物、濁度；
S4：由S3出來的廢水進入所述卷式物料膜系統進行色度及COD的分離；
S5：由S4出來的廢水進入所述吸附裝置，往廢水中投加活性炭對色度進行進一步去除；
S6：由S5出來的廢水進入所述脫堿及控鹽裝置，采用脫碳塔對堿度進行脫除，脫除后的高鹽水通過控鹽裝置處理；
S7：由S6出來的濃鹽水進入回用裝置；
其中S4處理后的濃水進入S8：廢水進入所述混凝沉淀裝置，往廢水中投加石灰、硫酸亞鐵進行混凝沉淀處理去除45％-80％的COD物質；
S9:由S8出來的廢水進入廠內原有所述低濃廢水處理系統中進行再處理。
作為本發明的優選，所述抗污染簾式膜系統出水進入所述卷式物料膜系統進行色度及COD的分離，可脫除15％-25％的鹽分，其余大量的鹽分能夠進入后續的回收裝置，同時脫除高鹽廢水回用染色的主要影響物質。
作為本發明的優選，所述吸附裝置可根據廢水量自動往廢水中添加的活性炭，并且活性炭的體積與廢水體積成正比，控制出水后的色度達到10度。
作為本發明的優選，所述卷式物料膜系統中可選擇單級或多級卷式物料膜組合工藝，針對不同廢水選擇不同級數的卷式物料膜，可以降低50％-55％的后續吸附處理吸附劑投加量，多級膜可以根據具體水質分別采用2000分子量、1000分子量(MTMR10-400)及500分子量物料膜進行實驗，根據實驗效果確定采用單級膜產品或多級膜產品進行處理。
作為本發明的優選，所述卷式物料膜系統中的卷式物料膜可替換為納濾膜，達到更高的COD分離效果，降低鹽的回收率。
作為本發明的優選，根據廢水COD組分不同，所述吸附裝置中可用其他材料替代活性炭，如硅藻土和大孔樹脂，以達到更好的出水效果。
作為本發明的優選，所述吸附裝置可以替換為其他高級氧化措施，包括臭氧氧化及其衍生的臭氧催化氧化工藝、臭氧活性炭工藝等組合脫色工藝，從而使得系統的適應性、靈活性更強，更滿足復雜多變的水質需求。
與現有技術相比，本發明的有益效果如下：本發明采用較短的工藝路線，達到高鹽水回用的技術目標，鹽水回收率遠高于50％，并且根據需求的不同，總的高鹽水回收率可以進行調整，相較于傳統膜產品抗污染性能較差，而印染高鹽機缸排水COD含量較高成分較復雜的問題，本發明能夠很好的適應印染廢水的水質特點，從而更加完善的處理廢水，同時相較于“零排放”思路的鹽資源化利用工藝，運行條件更為溫和，操作安全性更高，投資及運行成本更低，更有利于在印染行業進行工業化推廣。
（發明人：侯宇婷;許以農;王海濤;劉瑞;陳董根;常娜;王建鋒;陸斌;萬啟志;孫非;王奇梁;金鐵瑛;王巖;郭紫陽）
