公布日：2022.12.23

申請日：2022.08.03

分類號：C12P5/02(2006.01)I;C12M1/107(2006.01)I;C12M1/00(2006.01)I;C12M1/02(2006.01)I;C12M1/24(2006.01)I;C12M1/36(2006.01)I;C12M1/12(2006.01)I;C02F11/

121(2019.01)I;C02F11/04(2006.01)I;C10L3/08(2006.01)I

摘要

一種干式與半干式厭氧消化協同處理廚余垃圾的方法，包括以下步驟：（a）接料系統收集廚余垃圾滲濾液后輸送至氣浮裝置，分離出氣浮泥至半干式儲料池；（b）接料系統的廚余垃圾通過預處理系統篩分出易腐垃圾輸送至擠壓脫水裝置，有機液相進入半干式儲料池，有機固相輸送至儲料箱；（c）半干式儲料池的混合物料進入半干式厭氧發酵罐，產生消化污泥二進入沼液混合池；（d）儲料箱的有機固相輸送進入干式厭氧發酵罐，產生的消化污泥一輸送至固液分離裝置，分離出的沼液與消化污泥二進入沼液混合池；（e）沼液混合池再通過沼液脫水裝置進一步脫水處理。本發明可實現廚余垃圾生物質厭氧消化的全處理，厭氧消化處理能力高、生產穩定。

權利要求書

1.一種干式與半干式厭氧消化協同處理廚余垃圾的方法，其特征在于，包括以下步驟：（a）將廚余垃圾通過專車收運至接料系統，接料系統收集廚余垃圾滲濾液，將滲濾液輸送至氣浮裝置進行固液分離，凈化廢水，同時分離出高有機質含量的氣浮泥，氣浮泥進入半干式儲料池與其他物料混合后，用泵輸入至半干式厭氧發酵罐，進行厭氧消化獲得沼氣；（b）滲濾液收集后，接料系統中的廚余垃圾輸送進入預處理系統，預處理系統將難降解、不利于生產的干擾物剔除出，篩分出可生物降解的易腐垃圾，可生物降解的易腐垃圾輸送至擠壓脫水裝置進行擠壓，擠壓后的有機液相進入半干式儲料池，有機固相輸送至儲料箱；（c）半干式儲料池帶有攪拌功能，混合擠壓后的有機液相、氣浮泥，并定時定量通過泵輸入至半干式厭氧發酵罐中進行厭氧消化，半干式厭氧發酵罐與干式厭氧發酵罐內部構造和攪拌形式相同，半干式儲料池的混合物料直接進入半干式厭氧發酵罐進行半干式厭氧消化，產生的消化污泥二進入沼液混合池；（d）儲料箱中的有機固相輸送進入干式厭氧發酵罐中進行干式厭氧消化，干式厭氧發酵罐中產生的消化污泥一輸送至固液分離裝置，經固液分離出一次沼渣和沼液，沼液與半干式厭氧發酵罐產生的消化污泥二都進入沼液混合池；（e）沼液混合池中的沼液及消化污泥二通過沼液脫水裝置進一步脫水處理，脫水處理后的二次沼渣選擇部分回流至半干式厭氧發酵罐，脫水污水則進入污水處理系統。

2.如權利要求1所述的干式與半干式厭氧消化協同處理廚余垃圾的方法，其特征在于：步驟中，接料系統帶有瀝水功能，接料系統通過瀝水收集廚余垃圾滲濾液，接料系統中設有瀝水池用以收集廚余垃圾滲濾液，滲濾液通過管道輸送至氣浮裝置，氣浮裝置中分離出的氣浮尾水進入污水處理系統中進一步處理。

3.如權利要求1所述的干式與半干式厭氧消化協同處理廚余垃圾的方法，其特征在于：步驟中，接料系統中的廚余垃圾用鏟車或抓料斗抓取至板式給料機，經板式給料機輸送進入預處理系統，預處理系統包含人工監選、破袋、磁選、篩分裝置，可生物降解的易腐垃圾通過皮帶輸送至擠壓脫水裝置，擠壓后的有機固相通過皮帶和螺旋輸送至儲料箱，儲料箱中的有機固相通過皮帶和螺旋輸送進入干式厭氧發酵罐中。

4.如權利要求1所述的干式與半干式厭氧消化協同處理廚余垃圾的方法，其特征在于：步驟中，干式厭氧發酵罐采用真空卸料罐抽取卸料，產生的消化污泥一通過管道輸送至固液分離裝置，分離出的沼渣選擇堆肥或外運處理，同時，干式厭氧發酵罐產生的沼氣與半干式發酵罐產生的沼氣統一收集、利用。

5.一種干式與半干式厭氧消化協同處理廚余垃圾的設備，其特征在于：包括有接料系統、氣浮裝置、預處理系統、擠壓脫水裝置、半干式儲料池、儲料箱、干式厭氧發酵罐、固液分離裝置、沼液混合池、沼液脫水裝置以及后期污水處理系統；其中，接料系統連接氣浮裝置和預處理系統，接料系統帶有瀝水功能，將接料系統中的廚余垃圾進行瀝水；氣浮裝置用以將滲濾液分離出氣浮泥進入半干式儲料池，預處理系統對接料系統中的廚余垃圾篩分出可生物降解的易腐垃圾，擠壓脫水裝置對易腐垃圾進行擠壓，半干式儲料池接收擠壓后有機液相，有機固相輸送至儲料箱，半干式儲料池帶有攪拌功能，用以混合擠壓后的有機液相、氣浮泥或者市政脫水污泥，并定時定量通過泵輸入至半干式厭氧發酵罐中進行厭氧消化；半干式厭氧發酵罐與干式厭氧發酵罐內部構造和攪拌形式相同，半干式厭氧發酵罐用以將半干式儲料池的混合物料進行厭氧消化，儲料箱將有機固相輸送進入干式厭氧發酵罐，干式厭氧發酵罐用以對擠壓脫水分離出來的有機固相進行干式厭氧消化，干式厭氧發酵罐采用真空卸料罐抽取卸料，并通過管道輸送至固液分離裝置，固液分離裝置用以分離出一次沼渣和沼液；沼液混合池混合固液分離裝置分離出的沼液與半干式厭氧罐產生的消化污泥二，沼液脫水裝置將沼液混合池的混合沼液進一步脫水處理。

6.如權利要求5所述的干式與半干式厭氧消化協同處理廚余垃圾的設備，其特征在于：儲料箱用以暫存2-3天所需的進罐物料，并通過推桿自動出料至干式厭氧發酵罐，儲料箱設有皮帶和螺旋將有機固相輸送進入干式厭氧發酵罐中進行厭氧消化。

7.如權利要求5所述的干式與半干式厭氧消化協同處理廚余垃圾的設備，其特征在于：半干式儲料池帶有攪拌功能，還配合有進、出料管道和控制系統，以實現定時定量給半干式厭氧發酵罐供料。

8.如權利要求5所述的干式與半干式厭氧消化協同處理廚余垃圾的設備，其特征在于：干式厭氧發酵罐為水平推流式干式厭氧發酵罐，罐內設有多軸或單軸攪拌器，發酵罐前端的進料模式采用螺旋進料或柱塞泵進料裝置，后端采用真空卸料罐卸料；半干式厭氧發酵罐與干式厭氧發酵罐結構相同，半干式厭氧發酵罐前端的進料模式采用螺桿泵輸送。

9.如權利要求5所述的干式與半干式厭氧消化協同處理廚余垃圾的設備，其特征在于：氣浮裝置采用氣浮機，其包含有加藥絮凝裝置；沼液脫水裝置為臥螺離心機，臥螺離心機中包含有自動加藥裝置。

10.如權利要求5所述的干式與半干式厭氧消化協同處理廚余垃圾的設備，其特征在于：固液分離裝置采用螺旋擠壓脫水機，螺旋擠壓脫水機內部安裝有篩網、螺旋軸，螺旋軸的輸送力和擠壓腔形成壓榨區對消化污泥一進行擠壓脫水，擠壓出的液相經過篩網濾出，擠壓到一定干度的固相物料通過擠壓腔后被推出設備。

發明內容

本發明的目的在于提供一種干式與半干式厭氧消化協同處理廚余垃圾的設備及方法，其可實現廚余垃圾生物質厭氧消化的全處理，形式簡單、設備磨損低、所需消化罐容積小、對原料兼容性好、污水量小、厭氧消化處理能力高、生產穩定等一系列優勢。

為了達成上述目的，本發明的解決方案是：一種干式與半干式厭氧消化協同處理廚余垃圾的方法，包括以下步驟：（a）將廚余垃圾通過專車收運至接料系統，接料系統收集廚余垃圾滲濾液，將滲濾液輸送至氣浮裝置進行固液分離，凈化廢水，同時分離出高有機質含量的氣浮泥，氣浮泥進入半干式儲料池與其他物料混合后，用泵輸入至半干式厭氧發酵罐，進行厭氧消化獲得沼氣；（b）滲濾液收集后，接料系統中的廚余垃圾輸送進入預處理系統，預處理系統將難降解、不利于生產的干擾物剔除出，篩分出可生物降解的易腐垃圾，可生物降解的易腐垃圾輸送至擠壓脫水裝置進行擠壓，擠壓后的有機液相進入半干式儲料池，有機固相輸送至儲料箱；（c）半干式儲料池帶有攪拌功能，混合擠壓后的有機液相、氣浮泥，并定時定量通過泵輸入至半干式厭氧發酵罐中進行厭氧消化，半干式厭氧發酵罐與干式厭氧發酵罐內部構造和攪拌形式相同，半干式儲料池的混合物料直接進入半干式厭氧發酵罐進行半干式厭氧消化，產生的消化污泥二進入沼液混合池；（d）儲料箱中的有機固相輸送進入干式厭氧發酵罐中進行干式厭氧消化，干式厭氧發酵罐中產生的消化污泥一輸送至固液分離裝置，經固液分離出一次沼渣和沼液，沼液與半干式厭氧發酵罐產生的消化污泥二都進入沼液混合池；（e）沼液混合池中的沼液及消化污泥二通過沼液脫水裝置進一步脫水處理，脫水處理后的二次沼渣選擇部分回流至半干式厭氧發酵罐，脫水污水則進入污水處理系統。

進一步，步驟中，接料系統帶有瀝水功能，接料系統通過瀝水收集廚余垃圾滲濾液，接料系統中設有瀝水池用以收集廚余垃圾滲濾液，滲濾液通過管道輸送至氣浮裝置，氣浮裝置中分離出的氣浮尾水進入污水處理系統中進一步處理。

進一步，步驟中，接料系統中的廚余垃圾用鏟車或抓料斗抓取至板式給料機，經板式給料機輸送進入預處理系統，預處理系統包含人工監選、破袋、磁選、篩分裝置，可生物降解的易腐垃圾通過皮帶輸送至擠壓脫水裝置，擠壓后的有機固相通過皮帶和螺旋輸送至儲料箱，儲料箱中的有機固相通過皮帶和螺旋輸送進入干式厭氧發酵罐中。

進一步，步驟中，干式厭氧發酵罐采用真空卸料罐抽取卸料，產生的消化污泥一通過管道輸送至固液分離裝置，分離出的沼渣選擇堆肥或外運處理，同時，干式厭氧發酵罐產生的沼氣與半干式發酵罐產生的沼氣統一收集、利用。

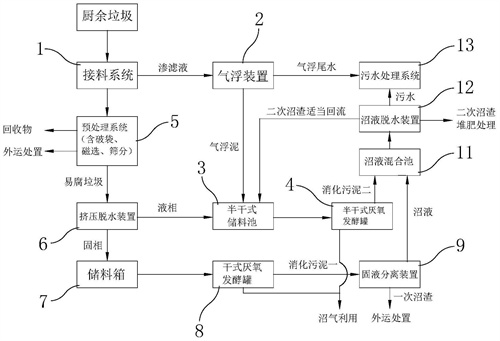

一種干式與半干式厭氧消化協同處理廚余垃圾的設備，包括有接料系統、氣浮裝置、預處理系統、擠壓脫水裝置、半干式儲料池、儲料箱、干式厭氧發酵罐、固液分離裝置、沼液混合池、沼液脫水裝置以及后期污水處理系統；其中，接料系統連接氣浮裝置和預處理系統，接料系統帶有瀝水功能，將接料系統中的廚余垃圾進行瀝水；氣浮裝置用以將滲濾液分離出氣浮泥進入半干式儲料池，預處理系統對接料系統中的廚余垃圾篩分出可生物降解的易腐垃圾，擠壓脫水裝置對易腐垃圾進行擠壓，半干式儲料池接收擠壓后有機液相，有機固相輸送至儲料箱，半干式儲料池帶有攪拌功能，用以混合擠壓后的有機液相、氣浮泥或者市政脫水污泥，并定時定量通過泵輸入至半干式厭氧發酵罐中進行厭氧消化；半干式厭氧發酵罐與干式厭氧發酵罐內部構造和攪拌形式相同，半干式厭氧發酵罐用以將半干式儲料池的混合物料進行厭氧消化，儲料箱將有機固相輸送進入干式厭氧發酵罐，干式厭氧發酵罐用以對擠壓脫水分離出來的有機固相進行干式厭氧消化，干式厭氧發酵罐采用真空卸料罐抽取卸料，并通過管道輸送至固液分離裝置，固液分離裝置用以分離出一次沼渣和沼液；沼液混合池混合固液分離裝置分離出的沼液與半干式厭氧罐產生的消化污泥二，沼液脫水裝置將沼液混合池的混合沼液進一步脫水處理。

進一步，儲料箱用以暫存2-3天所需的進罐物料，并通過推桿自動出料至干式厭氧發酵罐，儲料箱設有皮帶和螺旋將有機固相輸送進入干式厭氧發酵罐中進行厭氧消化。

進一步，半干式儲料池帶有攪拌功能，還配合有進、出料管道和控制系統，以實現定時定量給半干式厭氧發酵罐供料。

進一步，干式厭氧發酵罐為水平推流式干式厭氧發酵罐，罐內設有多軸或單軸攪拌器，發酵罐前端的進料模式采用螺旋進料或柱塞泵進料裝置，后端采用真空卸料罐卸料；半干式厭氧發酵罐與干式厭氧發酵罐結構相同，半干式厭氧發酵罐前端的進料模式采用螺桿泵輸送。

進一步，氣浮裝置采用氣浮機，其包含有加藥絮凝裝置；沼液脫水裝置為臥螺離心機，臥螺離心機中包含有自動加藥裝置。

固液分離裝置采用螺旋擠壓脫水機，螺旋擠壓脫水機內部安裝有篩網、螺旋軸，螺旋軸的輸送力和擠壓腔形成壓榨區對消化污泥一進行擠壓脫水，擠壓出的液相經過篩網濾出，擠壓到一定干度的固相物料通過擠壓腔后被推出設備。

采用上述結構后，本發明巧妙的利用了廚余垃圾的特性和干式厭氧消化罐的結構特點，設計了干式厭氧消化和半干式厭氧消化協同處理廚余垃圾的工藝路線，通過干式厭氧消化罐直接轉為半干式厭氧消化罐，廚余垃圾擠壓脫水產生固相和液相分別進入干式和半干式厭氧消化罐，進行厭氧消化的處理方法，解決了廚余垃圾厭氧消化項目的實際生產問題，增強厭氧消化生產的穩定性和高效性，提高廚余垃圾的資源利用率。

（發明人：劉軍曉;林藝平;黃世清;黃曉峰;陳家欽;孫晶晶;高靜雯;徐利紅）
