公布日：2022.12.09
申請日：2022.10.08
分類號：B01D21/02(2006.01)I;B01D21/00(2006.01)I;B01D21/24(2006.01)I
摘要

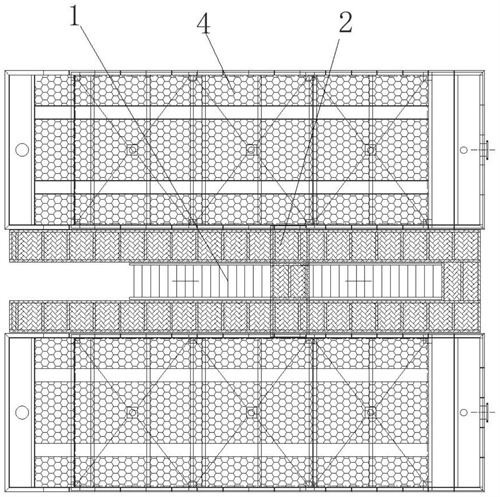

本發明提供一種自來水處理初級凈化除泥設備，涉及自來水處理技術領域。該自來水處理初級凈化除泥設備，包括臺階機構，所述臺階機構的上端固定設置有平臺機構，所述平臺機構的前側和后側均固定設置有蓄水機構，兩個所述蓄水機構的內部均固定設置有溢流堰支架，兩個所述溢流堰支架的內部均固定設置有溢流堰機構，兩個所述溢流堰支架的下端均固定設置有填料支架，兩個所述填料支架的下端均固定設置有支架機構，兩個所述支架機構的內部均固定設置有錐形泥斗機構，所述錐形泥斗機構的上端與填料支架固定連接。本發明提供一種自來水處理初級凈化除泥設備，該自來水處理初級凈化除泥設備沉淀效率高，清理污泥非常方便。
權利要求書
1.一種自來水處理初級凈化除泥設備，包括臺階機構（1），其特征在于：所述臺階機構（1）的上端固定設置有平臺機構（2），所述平臺機構（2）的前側和后側均固定設置有蓄水機構（4），兩個所述蓄水機構（4）的內部均固定設置有溢流堰支架（5），兩個所述溢流堰支架（5）的內部均固定設置有溢流堰機構（6），兩個所述溢流堰支架（5）的下端均固定設置有填料支架（8），兩個所述填料支架（8）的下端均固定設置有支架機構（3），兩個所述支架機構（3）的內部均固定設置有錐形泥斗機構（7），所述錐形泥斗機構（7）的上端與填料支架（8）固定連接。
2.根據權利要求1所述的一種自來水處理初級凈化除泥設備，其特征在于：所述臺階機構（1）包括樓梯梯梁（101），所述樓梯梯梁（101）的一端固定設置有平臺橫梁（106），所述樓梯梯梁（101）和平臺橫梁（106）的上端均固定設置有多個樓梯踏步（102）。
3.根據權利要求2所述的一種自來水處理初級凈化除泥設備，其特征在于：所述樓梯梯梁（101）和平臺橫梁（106）的前側和后側均固定設置有多個護欄立柱（103），多個所述護欄立柱（103）的上端固定設置有護欄扶手（104），多個所述護欄立柱（103）之間固定設置有護欄圍護（105）。
4.根據權利要求1所述的一種自來水處理初級凈化除泥設備，其特征在于：所述平臺機構（2）包括平臺梁架（201），所述平臺梁架（201）的內部靠前端和靠后端均固定設置有平臺大踏板（203）。
5.根據權利要求4所述的一種自來水處理初級凈化除泥設備，其特征在于：所述平臺橫梁（106）的內部中部固定設置有平臺小踏板（204），多個所述平臺大踏板（203）、平臺小踏板（204）和平臺梁架（201）的下端固定設置有平臺斜撐桿（202）。
6.根據權利要求1所述的一種自來水處理初級凈化除泥設備，其特征在于：所述支架機構（3）包括多個支架立柱（301），多個所述支架立柱（301）之間固定設置有多個支架橫撐（302）。
7.根據權利要求6所述的一種自來水處理初級凈化除泥設備，其特征在于：多個所述支架立柱（301）兩兩之間均通過支架三角板（305）固定連接有支架斜撐（303），多個所述支架立柱（301）的上端固定設置有支架樁頭板（304）。
8.根據權利要求1所述的一種自來水處理初級凈化除泥設備，其特征在于：所述蓄水機構（4）包括二號底板（408），所述二號底板（408）的兩側分別固定設置有一號底板（407）和三號底板（409），所述二號底板（408）上端面的靠前端和后端均固定設置有一號壁板（401），所述一號底板（407）上端面中心處固定設置有三號壁板（403），所述一號底板（407）與二號底板（408）之間的上端面固定設置有四號壁板（404），所述四號壁板（404）的前端和后端均與一號壁板（401）固定連接，所述一號底板（407）的上端面遠離二號底板（408）的一側固定設置有二號壁板（402），所述二號壁板（402）的前側與后側均與一號壁板（401）固定連接，所述二號壁板（402）的板身上固定設置有進料口，所述三號底板（409）上端面遠離一號壁板（401）的一側固定設置有六號壁板（406），所述六號壁板（406）的前端和后端均與一號壁板（401）固定連接，所述三號底板（409）上端面與二號底板（408）之間固定設置有五號壁板（405），所述五號壁板（405）的前端與后端均與一號壁板（401）固定連接。
發明內容
（一）解決的技術問題針對現有技術的不足，本發明提供了一種自來水處理初級凈化除泥設備，解決了沉淀效率低，清理污泥較為耗費時間的問題。
（二）技術方案為實現以上目的，本發明通過以下技術方案予以實現：一種自來水處理初級凈化除泥設備，包括臺階機構，所述臺階機構的上端固定設置有平臺機構，所述平臺機構的前側和后側均固定設置有蓄水機構，兩個所述蓄水機構的內部均固定設置有溢流堰支架，兩個所述溢流堰支架的內部均固定設置有溢流堰機構，兩個所述溢流堰支架的下端均固定設置有填料支架，兩個所述填料支架的下端均固定設置有支架機構，兩個所述支架機構的內部均固定設置有錐形泥斗機構，所述錐形泥斗機構的上端與填料支架固定連接。
優選的，所述臺階機構包括樓梯梯梁，所述樓梯梯梁的一端固定設置有平臺橫梁，所述樓梯梯梁和平臺橫梁的上端均固定設置有多個樓梯踏步。
優選的，所述樓梯梯梁和平臺橫梁的前側和后側均固定設置有多個護欄立柱，多個所述護欄立柱的上端固定設置有護欄扶手，多個所述護欄立柱之間固定設置有護欄圍護。
優選的，所述平臺機構包括平臺梁架，所述平臺梁架的內部靠前端和靠后端均固定設置有平臺大踏板。
優選的，所述平臺橫梁的內部中部固定設置有平臺小踏板，多個所述平臺大踏板、平臺小踏板和平臺梁架的下端固定設置有平臺斜撐桿。
優選的，所述支架機構包括多個支架立柱，多個所述支架立柱之間固定設置有多個支架橫撐。
優選的，多個所述支架立柱兩兩之間均通過支架三角板固定連接有支架斜撐，多個所述支架立柱的上端固定設置有支架樁頭板。
優選的，所述蓄水機構包括二號底板，所述二號底板的兩側分別固定設置有一號底板和三號底板，所述二號底板上端面的靠前端和后端均固定設置有一號壁板，所述一號底板上端面中心處固定設置有三號壁板，所述一號底板與二號底板之間的上端面固定設置有四號壁板，所述四號壁板的前端和后端均與一號壁板固定連接，所述一號底板的上端面遠離二號底板的一側固定設置有二號壁板，所述二號壁板的前側與后側均與一號壁板固定連接，所述二號壁板的板身上固定設置有進料口，所述三號底板上端面遠離一號壁板的一側固定設置有六號壁板，所述六號壁板的前端和后端均與一號壁板固定連接，所述三號底板上端面與二號底板之間固定設置有五號壁板，所述五號壁板的前端與后端均與一號壁板固定連接。
工作原理：自然水體進入箱體后，首先進入由兩個艙室組成的布水倉，緩解水流沖擊力，后水流由箱體下方進入主箱體中斜管填料區域，在斜管填料中，水流流速進一步減緩，水流中大部分固體及懸浮物受重力作用沉至箱體下方泥斗中，水流上層清液通過溢流堰流出箱體，進入下一道處理工序。
（三）有益效果本發明提供了一種自來水處理初級凈化除泥設備。具備以下有益效果：本發明提供了一種自來水處理初級凈化除泥設備，本發明主體為一個可蓄水的箱體蓄水機構，箱體蓄水機構下方為錐形泥斗，箱體內部設增加沉淀效率的斜管填料、使水面上層液流出的溢流堰，以及保證進水流速均勻的隔板，使得該裝置沉淀效率高，清理污泥更加快捷。
（發明人：彭鈺涵;王楠;鄢世順;王燕飛;陳柃穎;孔秋娥）
