公布日：2022.12.16
申請日：2022.10.14
分類號：C02F11/13(2019.01)I;C02F11/122(2019.01)I;B01D46/10(2006.01)I;B01D53/04(2006.01)I
摘要
本發明提供了一種用于污泥處理的干化脫水設備，包括：干化倉，所述干化倉的頂面開設有脫水槽，所述脫水槽的內部一側開設有出泥口，所述干化倉的內部設置有干化腔，所述出泥口與干化腔相通；干化組件，所述干化組件設置在干化腔的內部，用于干化污泥，通過設置熱風機，污泥掉落到第一輸送皮帶上后，通過熱風機對第一輸送皮帶上的污泥進行干化，然后污泥在從第一輸送皮帶上輸送掉落到第二輸送皮帶上，第一輸送皮帶上底部的污泥，在落入到第二輸送皮帶上后，成為上層污泥，再通過熱風進行干化，保證了污泥干化效果，防止底部污泥干化效果不好，啟動氣缸，帶動推板對脫水槽內的污泥進行擠壓，把污泥中的污水?dāng)D壓出，通過進水孔流入到污水腔。
權利要求書

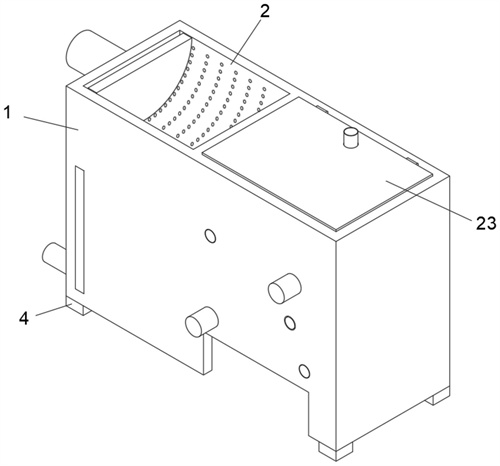

1.一種用于污泥處理的干化脫水設備，其特征在于，包括：干化倉(1)，所述干化倉(1)的底面固定安裝有四個支撐塊(4)，所述干化倉(1)的頂面開設有脫水槽(2)，所述脫水槽(2)的內部一側開設有出泥口(3)，所述干化倉(1)的內部設置有干化腔(5)，所述出泥口(3)與干化腔(5)相通；干化組件，所述干化組件設置在干化腔(5)的內部，用于干化污泥。
2.根據權利要求1所述的一種用于污泥處理的干化脫水設備，其特征在于，所述干化組件包括：若干個熱風機(6)，若干個所述熱風機(6)均固定安裝在干化倉(1)的一側，所述干化腔(5)的內部一側開設有四個進風孔(7)，所述進風孔(7)的內部固定套接有進風管(8)，所述進風管(8)與熱風機(6)的出風管固定套接在一起，所述進風管(8)的外圓壁面設置有若干個吹風管(9)，所述干化腔(5)的內部設置有第一輸送皮帶(10)和第二輸送皮帶(14)，所述干化腔(5)的內部?jī)蓚?cè)均開設有若干個第一轉動孔(13)，每?jī)蓚�(gè)所述第一轉動孔(13)之間轉動安裝有從動輪(12)，所述干化腔(5)的內部?jī)蓚?cè)均開設有若干個第二轉動孔(16)，每?jī)蓚�(gè)所述第二轉動孔(16)之間轉動安裝有主動輪(11)，所述干化倉(1)的一側固定安裝有兩個旋轉電機(15)，所述旋轉電機(15)穿過第二轉動孔(16)并與主動輪(11)固定連接，其中一個所述主動輪(11)和從動輪(12)與第一輸送皮帶(10)套設在一起，另一個所述主動輪(11)和從動輪(12)與第二輸送皮帶(14)套設在一起。
3.根據權利要求1所述的一種用于污泥處理的干化脫水設備，其特征在于，所述脫水槽(2)的內部底面開設有若干個進水孔(18)，所述干化倉(1)的內部設置有污水腔(17)，所述干化倉(1)的一側設置有出水管(19)。
4.根據權利要求1所述的一種用于污泥處理的干化脫水設備，其特征在于，所述干化倉(1)的一側固定安裝有氣缸(20)，所述脫水槽(2)的內部一側開設有活動孔(21)，所述氣缸(20)的伸縮軸穿過活動孔(21)并延伸至脫水槽(2)的內部，所述氣缸(20)的伸縮軸固定連接有推板(22)。
5.根據權利要求1所述的一種用于污泥處理的干化脫水設備，其特征在于，所述干化倉(1)的頂面設置有密封板(23)，所述密封板(23)通過合頁與干化倉(1)連接。
6.根據權利要求5所述的一種用于污泥處理的干化脫水設備，其特征在于，所述密封板(23)的頂面開設有出氣孔(24)，所述出氣孔(24)的內部固定套接有出氣管(25)，所述出氣管(25)的內部設置有過濾網(26)，所述過濾網(26)的頂面放置有活性炭(27)。
7.根據權利要求1所述的一種用于污泥處理的干化脫水設備，其特征在于，所述干化腔(5)的內部?jī)蓚?cè)均開設有若干個第三轉動孔(29)，每?jī)蓚�(gè)所述第三轉動孔(29)之間轉動安裝有清潔輥(28)，所述干化腔(5)的內部一側固定安裝有安裝板(30)，所述安裝板(30)的一側設置有清潔毛刷(31)。
8.根據權利要求1所述的一種用于污泥處理的干化脫水設備，其特征在于，所述干化倉(1)的一側設置有觀察窗(32)。
發明內容
本發明旨在提供一種克服上述問題或者至少部分地解決上述問題的一種用于污泥處理的干化脫水設備，以解決通過加熱管對初步脫水的污泥進行干化時，污泥底部的干化效果不好問題。
為達到上述目的，本發明的技術方案具體是這樣實現的：
本發明的提供了一種用于污泥處理的干化脫水設備，包括：干化倉，所述干化倉的底面固定安裝有四個支撐塊，所述干化倉的頂面開設有脫水槽，所述脫水槽的內部一側開設有出泥口，所述干化倉的內部設置有干化腔，所述出泥口與干化腔相通；干化組件，所述干化組件設置在干化腔的內部，用于干化污泥。
通過采用上述技術方案，通過設置干化組件，當污泥進入到干化腔內，通過干化組件對污泥進行干燥，便于污泥的運送、堆積、利用或作進一步處理。
作為本發明進一步的方案，所述干化組件包括：若干個熱風機，若干個所述熱風機均固定安裝在干化倉的一側，所述干化腔的內部一側開設有四個進風孔，所述進風孔的內部固定套接有進風管，所述進風管與熱風機的出風管固定套接在一起，所述進風管的外圓壁面設置有若干個吹風管，所述干化腔的內部設置有第一輸送皮帶和第二輸送皮帶，所述干化腔的內部?jī)蓚?cè)均開設有若干個第一轉動孔，每?jī)蓚�(gè)所述第一轉動孔之間轉動安裝有從動輪，所述干化腔的內部?jī)蓚?cè)均開設有若干個第二轉動孔，每?jī)蓚�(gè)所述第二轉動孔之間轉動安裝有主動輪，所述干化倉的一側固定安裝有兩個旋轉電機，所述旋轉電機穿過第二轉動孔并與主動輪固定連接，其中一個所述主動輪和從動輪與第一輸送皮帶套設在一起，另一個所述主動輪和從動輪與第二輸送皮帶套設在一起。
通過采用上述技術方案，通過設置干化組件，污泥掉落到第一輸送皮帶上后，通過熱風機對第一輸送皮帶上的污泥進行干化，然后污泥在從第一輸送皮帶上輸送掉落到第二輸送皮帶上，第一輸送皮帶上底部的污泥，在落入到第二輸送皮帶上后，成為上層污泥，再通過熱風進行干化，保證了污泥干化效果，防止底部污泥干化效果不好。
作為本發明進一步的方案，所述脫水槽的內部底面開設有若干個進水孔，所述干化倉的內部設置有污水腔，所述干化倉的一側設置有出水管。
通過采用上述技術方案，通過設置進水孔，當污泥進入到脫水槽中后，污泥中的污水從進水孔流入到污水腔內，對污泥進行初步脫水。
作為本發明進一步的方案，所述干化倉的一側固定安裝有氣缸，所述脫水槽的內部一側開設有活動孔，所述氣缸的伸縮軸穿過活動孔并延伸至脫水槽的內部，所述氣缸的伸縮軸固定連接有推板。
通過采用上述技術方案，通過設置推板，啟動氣缸，帶動推板對脫水槽內的污泥進行擠壓，把污泥中的污水?dāng)D壓出，通過進水孔流入到污水腔，同時污泥從出泥口推入到干化腔內的第一輸送皮帶上。
作為本發明進一步的方案，所述干化倉的頂面設置有密封板，所述密封板通過合頁與干化倉連接。
通過采用上述技術方案，通過設置密封板，防止熱風進行干化后，直接從干化腔中排除，造成對周圍的空氣造成污染。
作為本發明進一步的方案，所述密封板的頂面開設有出氣孔，所述出氣孔的內部固定套接有出氣管，所述出氣管的內部設置有過濾網，所述過濾網的頂面放置有活性炭。
通過采用上述技術方案，通過設置活性炭，當對干化腔進行熱風干化時，廢氣從密封板上的出氣管排出，再通過出氣管內的過濾網和活性炭，對廢氣中的顆粒和異味進行過濾，防止排除的廢氣對周圍的空氣造成污染。
作為本發明進一步的方案，所述干化腔的內部?jī)蓚?cè)均開設有若干個第三轉動孔，每?jī)蓚�(gè)所述第三轉動孔之間轉動安裝有清潔輥，所述干化腔的內部一側固定安裝有安裝板，所述安裝板的一側設置有清潔毛刷。
通過采用上述技術方案，通過設置清潔毛刷，當?shù)谝惠斔推Э梢酝ㄟ^清潔輥對表面的粘連污泥進行清理，再通過清潔毛刷對第二輸送皮帶的表面粘連污泥進行清理，防止第一輸送皮帶和第二輸送皮帶表面粘連污泥，影響輸送能力。
作為本發明進一步的方案，所述干化倉的一側設置有觀察窗。
通過采用上述技術方案，通過設置觀察窗，工作人員可以觀察污水腔內部的污水容量，當快滿時，可以及時觀察到再通過出水管排出。
本發明提供了一種用于污泥處理的干化脫水設備，有益效果在于：
通過設置熱風機，污泥掉落到第一輸送皮帶上后，通過熱風機對第一輸送皮帶上的污泥進行干化，然后污泥在從第一輸送皮帶上輸送掉落到第二輸送皮帶上，第一輸送皮帶上底部的污泥，在落入到第二輸送皮帶上后，成為上層污泥，再通過熱風進行干化，保證了污泥干化效果，防止底部污泥干化效果不好。
啟動氣缸，帶動推板對脫水槽內的污泥進行擠壓，把污泥中的污水?dāng)D壓出，通過進水孔流入到污水腔，同時污泥從出泥口推入到干化腔內的第一輸送皮帶上。
當對干化腔進行熱風干化時，廢氣從密封板上的出氣管排出，再通過出氣管內的過濾網和活性炭，對廢氣中的顆粒和異味進行過濾，防止排除的廢氣對周圍的空氣造成污染。
（發明人：梅驍杰;鄭劍;梅惠杰;嚴姜春）
