公布日：2022.11.11

申請日：2022.10.13

分類號：B01D33/35(2006.01)I;B01D33/073(2006.01)I;B01D33/48(2006.01)I;B01D33/76(2006.01)I

摘要

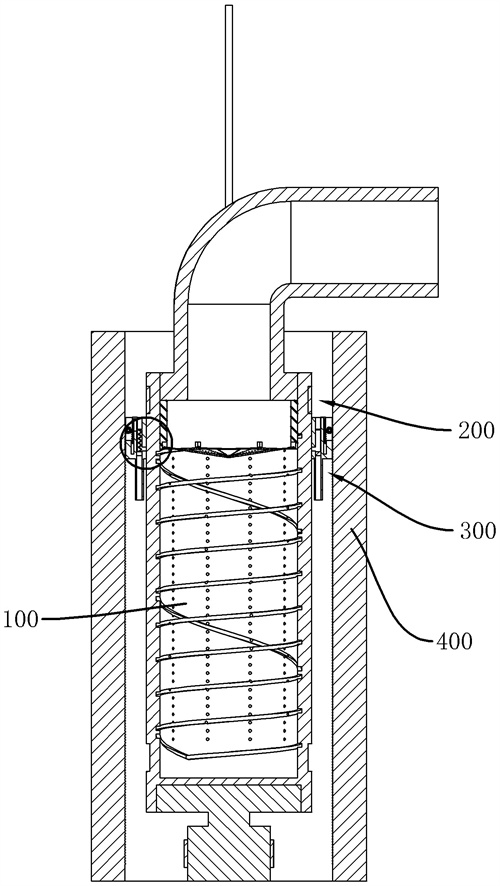

本發明實施例提供了一種固液分離裝置，其包括濾筒和過濾機構，濾筒上設置有旋向相反且交錯設置的下降螺紋和上升螺紋。過濾機構，過濾機構滑設于下降螺紋和/或上升螺紋內，過濾機構可沿濾筒軸向滑動并在滑動至濾筒頂部或與濾筒底部淤泥接觸時切換滑動方向；過濾機構包括濾板，濾板單向限制污廢物的流動。過濾機構能夠根據濾筒底部污泥的厚度自動調整在雙向螺紋當中換向的節點，由此使得過濾機構能夠不受底部污泥堆積的影響多次換向，提高了機械脫水裝置的工作效率。

權利要求書

1.一種固液分離裝置，其特征在于，包括：濾筒，所述濾筒上設置有旋向相反且交錯設置的下降螺紋和上升螺紋；過濾機構，所述過濾機構滑設于所述下降螺紋和/或所述上升螺紋內，所述過濾機構可沿所述濾筒軸向滑動并在滑動至所述濾筒頂部或與濾筒底部淤泥接觸時切換滑動方向；所述過濾機構包括濾板，所述濾板單向限制污廢物的流動；清洗機構，所述清洗機構可滑動地設置于所述濾筒外部，所述清洗機構用于在所述過濾機構沿所述濾筒上升時清洗所述濾板下方的所述濾筒；所述過濾機構包括連接環、第一卡塊、第二卡塊和彈性止擋塊，所述第一卡塊可沿所述連接環軸向滑動，所述第一卡塊和所述連接環之間設置有第一彈性件，所述第一彈性件總是使得所述第一卡塊向下移動或是具有該移動的趨勢，所述第一卡塊下端設置有伸縮桿，所述伸縮桿內設置有第二彈性件，所述第二彈性件總是使得所述伸縮桿伸長或是具有伸長的趨勢；所述第二卡塊可沿所述連接環周向滑動，所述第一卡塊和所述第二卡塊均可沿所述下降螺紋或所述上升螺紋滑動；所述彈性止擋塊在所述第一彈性件彈性力小于預設值時，限制所述第一卡塊向下移動。

2.根據權利要求1所述的固液分離裝置，其特征在于，所述連接環外周壁面上設置有沿所連接環軸向設置的第一滑槽和沿所述連接軸周向設置的第二滑槽，所述第一卡塊滑設于所述第一滑槽內，所述第二卡塊滑設于所述第二滑槽內，所述彈性止擋塊設置于所述第一滑槽側壁。

3.根據權利要求1所述的固液分離裝置，其特征在于，所述濾板數量為多個，多個所述濾板均通過第三彈性件可轉動地連接于所述連接環，所述第三彈性件總是使得所述濾板向上轉動或是具有向上轉動的趨勢。

4.根據權利要求1-3中任一項所述的固液分離裝置，其特征在于，還包括殼體，所述殼體套設于所述濾筒外側，所述清洗機構位于所述殼體和所述濾筒之間。

5.根據權利要求4所述的固液分離裝置，其特征在于，所述清洗機構包括基板、傳動齒輪和連接板，所述傳動齒輪可轉動地設置于所述基板上，所述連接板可滑動地設置于所述基板上，所述連接板上設置有傳動齒條；所述基板上設置有沖洗口，所述殼體內周壁面上設置有單向齒條，所述傳動齒輪與所述傳動齒條和所述單向齒條均嚙合；所述傳動齒輪反向轉動帶動所述傳動齒條并打開所述沖洗口，所述單向齒條限制所述傳動齒輪正向轉動。

6.根據權利要求4所述的固液分離裝置，其特征在于，所述清洗機構和所述過濾機構沿所述濾筒同步滑動。

發明內容

基于此，有必要針對目前的清淤機械所存在的在一次篩分后就需要對殘余污泥進行清理否則設備無法繼續工作的問題，提供一種固液分離裝置。

上述目的通過下述技術方案實現：

一種固液分離裝置，其包括：

濾筒，所述濾筒上設置有旋向相反且交錯設置的下降螺紋和上升螺紋；

過濾機構，所述過濾機構滑設于所述下降螺紋和/或所述上升螺紋內，所述過濾機構可沿所述濾筒軸向滑動并在滑動至所述濾筒頂部或與濾筒底部淤泥接觸時切換滑動方向；所述過濾機構包括濾板，所述濾板單向限制污廢物的流動；

清洗機構，所述清洗機構可滑動地設置于所述濾筒外部，所述清洗機構用于在所述過濾機構沿所述濾筒上升時清洗所述濾板下方的所述濾筒。

在其中一個實施例中，所述過濾機構包括連接環、第一卡塊、第二卡塊和彈性止擋塊，所述第一卡塊可沿所述連接環軸向滑動，所述第一卡塊和所述連接環之間設置有第一彈性件，所述第一彈性件總是使得所述第一卡塊向下移動或是具有該移動的趨勢，所述第一卡塊下端設置有伸縮桿，所述伸縮桿內設置有第二彈性件，所述第二彈性件總是使得所述伸縮桿伸長或是具有伸長的趨勢；所述第二卡塊可沿所述連接環周向滑動，所述第一卡塊和所述第二卡塊均可沿所述下降螺紋或所述上升螺紋滑動；所述彈性止擋塊在所述第一彈性件彈性力小于預設值時，限制所述第一卡塊向下移動。

在其中一個實施例中，所述連接環外周壁面上設置有沿所連接環軸向設置的第一滑槽和沿所述連接軸周向設置的第二滑槽，所述第一卡塊滑設于所述第一滑槽內，所述第二卡塊滑設于所述第二滑槽內，所述彈性止擋塊設置于所述第一滑槽側壁。

在其中一個實施例中，所述濾板數量為多個，多個所述濾板均通過第三彈性件可轉動地連接于所述連接環，所述第三彈性件總是使得所述濾板向上轉動或是具有向上轉動的趨勢。

在其中一個實施例中，還包括殼體，所述殼體套設于所述濾筒外側，所述清洗機構位于所述殼體和所述濾筒之間。

在其中一個實施例中，所述清洗機構包括基板、傳動齒輪和連接板，所述傳動齒輪可轉動地設置于所述基板上，所述連接板可滑動地設置于所述基板上，所述連接板上設置有傳動齒條；所述基板上設置有沖洗口，所述殼體內周壁面上設置有單向齒條，所述傳動齒輪與所述傳動齒條和所述單向齒條均嚙合；所述傳動齒輪反向轉動帶動所述傳動齒條并打開所述沖洗口，所述單向齒條限制所述傳動齒輪正向轉動。

在其中一個實施例中，所述清洗機構和所述過濾機構沿所述濾筒同步滑動。

本發明的有益效果是：

本發明實施例提供了一種固液分離裝置，其包括濾筒和過濾機構，濾筒上設置有旋向相反且交錯設置的下降螺紋和上升螺紋。過濾機構，過濾機構滑設于下降螺紋和/或上升螺紋內，過濾機構可沿濾筒軸向滑動并在滑動至濾筒頂部或與濾筒底部淤泥接觸時切換滑動方向；過濾機構包括濾板，濾板單向限制污廢物的流動。過濾機構能夠根據濾筒底部污泥的厚度自動調整在雙向螺紋當中換向的節點，由此使得過濾機構能夠不受底部污泥堆積的影響多次換向，提高了機械脫水裝置的工作效率。

（發明人：涂亮）
