公布日：2022.06.14
申請日：2022.04.14
分類號：C02F9/14(2006.01)I;C02F101/20(2006.01)N;C02F103/16(2006.01)N
摘要
本發明屬于廢水處理的技術領域，具體涉及一種含鎳錫廢水的回用處理系統以及處理工藝。所述回用處理系統包括依次連接的調節池、pH調節池、混凝反應池、MCR池、pH回調池、MCR產水池、RO處理系統以及回用水池；采用“MCR+RO”的廢水處理流程，在前端設有MCR池對廢水中的鎳、錫及有機物進行去除，MCR膜利用自身較小的孔徑，截留經過混凝反應形成大絮體的含鎳、含錫絮體，使清水透過MCR膜，進入后續系統，保證出水滿足后續RO系統進水要求；之后通過后端設置2段RO系統，保證回用水達到80％的回用率，且是出水達到自來水級別的水質標準。
權利要求書
1.一種含鎳錫廢水的回用處理系統，其特征在于，所述回用處理系統包括依次連接的調節池、pH調節池、混凝反應池、MCR池、pH回調池、MCR產水池、RO處理系統以及回用水池。
2.由權利要求1所述的含鎳錫廢水的回用處理系統，其特征在于，所述混凝反應池包括1#RO混凝池和2#混凝池，均包括PAC、活性炭組分，其中，PAC的使用質量濃度為100～200ppm，活性炭的使用質量濃度為4～5ppm。
3.由權利要求1所述的含鎳錫廢水的回用處理系統，其特征在于，所述MCR池中包括MCR膜組件、產水自吸泵、儀表閥門；所述MCR膜通量為12～15L/m2·h，過濾孔徑為0.4μm。
4.由權利要求1所述的含鎳錫廢水的回用處理系統，其特征在于，所述RO處理系統包括RO膜組件、進水泵、高壓泵、儀表閥門；所述RO處理系統包括1#RO處理系統和2#RO處理系統。
5.由權利要求4所述的含鎳錫廢水的回用處理系統，其特征在于，所述1#RO處理系統中RO膜組件的通量為12～15L/m2·h，脫鹽率≥97％；所述1#RO處理系統中RO膜組件的通量為9～10L/m2·h，脫鹽率≥97％。
6.由權利要求1所述的含鎳錫廢水的回用處理系統，其特征在于，所述pH調節池中為堿性藥劑；所述pH回調池中為酸性藥劑。
7.一種含鎳錫廢水的回用處理工藝，其特征在于，包括如下步驟：1)廢水調節：廢水進入調節池內停留，之后將廢水泵至pH調節池，調節廢水pH至8～9；2)廢水混凝：調節pH后的廢水分別進入1#混凝池和2#混凝池；3)泥水分離：混凝之后的廢水進入MCR池，在MCR膜的作用下過濾大顆粒絮體，通過抽吸泵將處理后的清液通過MCR過濾出來，使大顆粒絮體等污染物截留在MCR池內，實現泥水分離，之后MCR池出水進入pH回調池，調節廢水pH至6～7，之后進入MCR產水池；4)鎳錫截留：將MCR產水池的廢水泵至1#RO處理系統，利用RO膜對鎳、錫及其它離子進行截留，產水透過RO膜進入到回用水池，回用至用水點；濃水進入1#RO處理系統，進一步濃縮，富集截留的鎳、錫及其它離子進入濃水箱。
8.由權利要求7所述的回用處理工藝，其特征在于，步驟2)所述1#混凝池和2#混凝池中均加入PAC和活性炭。
9.由權利要求7所述的回用處理工藝，其特征在于，步驟3)所述MCR池截留的污泥外排進入污泥池，污泥池上清液回到調節池，污泥池中的污泥經板框壓濾機處理后外運處理。
發明內容
針對上述問題，本發明的目的在于提供一種含鎳錫廢水的回用處理系統以及處理工藝，采用“MCR+RO”的廢水處理流程，在前端設有MCR池對廢水中的鎳、錫及有機物進行去除，之后通過后端設置2段RO系統，保證回用水達到80％的回用率。
本發明的技術內容如下：
本發明提供了一種含鎳錫廢水的回用處理系統，所述回用處理系統包括依次連接的調節池、pH調節池、混凝反應池、MCR池、pH回調池、MCR產水池、RO處理系統以及回用水池；
所述混凝反應池包括1#RO混凝池和2#混凝池，均包括PAC、活性炭組分，其中，PAC的濃度為10％，其使用質量濃度為100～200ppm，活性炭的使用質量濃度為4～5ppm；
所述MCR池中包括MCR膜組件、產水自吸泵、儀表閥門等組件；
所述MCR膜通量為12～15L/m2·h，過濾孔徑為0.4μm。
所述RO處理系統中采用了RO膜組件、進水泵、高壓泵、儀表閥門等組件；
所述RO處理系統包括1#RO處理系統和2#RO處理系統；
所述1#RO處理系統中RO膜組件的通量為12～15L/m2·h，脫鹽率≥97％；
所述1#RO處理系統中RO膜組件的通量為9～10L/m2·h，脫鹽率≥97％；
所述pH調節池中為堿性藥劑(包括NaOH)；
所述pH回調池中為酸性藥劑(包括H2SO4)。

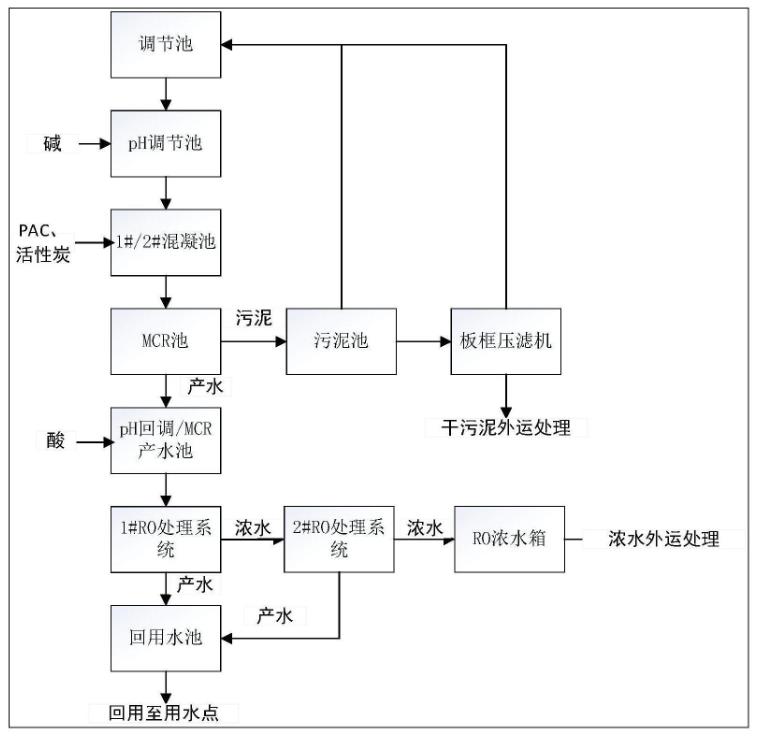

本發明還提供了一種含鎳錫廢水的回用處理工藝，包括如下步驟：
1)廢水調節：廢水進入調節池內停留8～10h，之后將廢水泵至pH調節池，調節廢水pH至8～9，停留時間≥30min；
2)廢水混凝：調節pH后的廢水分別進入1#混凝池和2#混凝池，在1#混凝池和2#混凝池中均加入PAC和活性炭，以去除水中的鎳、錫和部分COD、BOD等污染物，使其變?yōu)榇箢w粒絮體，停留時間≥30min；
3)泥水分離：混凝之后的廢水進入MCR池，停留7～9h，在MCR膜的作用下過濾大顆粒絮體，通過抽吸泵將處理后的清液通過MCR過濾出來，使大顆粒絮體等污染物截留在MCR池內，實現泥水分離，之后MCR池出水進入pH回調池，調節廢水pH至6～7，之后進入MCR產水池；
MCR池截留的污泥外排進入污泥池，污泥池上清液回到調節池，污泥池中的污泥經板框壓濾機處理后外運處理；
4)鎳錫截留：將MCR產水池的廢水泵至1#RO處理系統，利用RO膜對鎳、錫及其它離子進行截留，產水透過RO膜進入到回用水池，回用至用水點，回用水達到80％的廢水回用率，可以達到自來水級別的水質標準(電導率≤200μs/cm、總硬度≤450mg/L、濁度≤1NTU)；
濃水進入2#RO處理系統，進一步濃縮，富集截留的鎳、錫及其它離子進入濃水箱，定期外運交由資質單位處理。
本發明的有益效果如下：
本發明對含錫鎳廢水的回用系統以及處理工藝，采用“MCR+RO”的廢水處理流程，在前端設有MCR池對廢水中的鎳、錫及有機物進行去除，MCR膜利用自身較小的孔徑，截留經過混凝反應形成大絮體的含鎳、含錫絮體，使清水透過MCR膜，進入后續系統，保證出水滿足后續RO系統進水要求；之后通過后端設置2段RO系統，保證回用水達到80％的回用率，且使得出水達到自來水級別的水質標準(電導率≤200μs/cm、總硬度≤450mg/L、濁度≤1NTU)。通過本發明所述方法在保證系統穩定出水的同時，盡可能有效縮短處理流程，降低廢水處理的成本。
（發明人：徐坤;鄭基煒;羅鳴）
