公布日：2022.04.12
申請日：2022.01.10
分類號：C02F9/14(2006.01)I;C02F103/22(2006.01)N
摘要

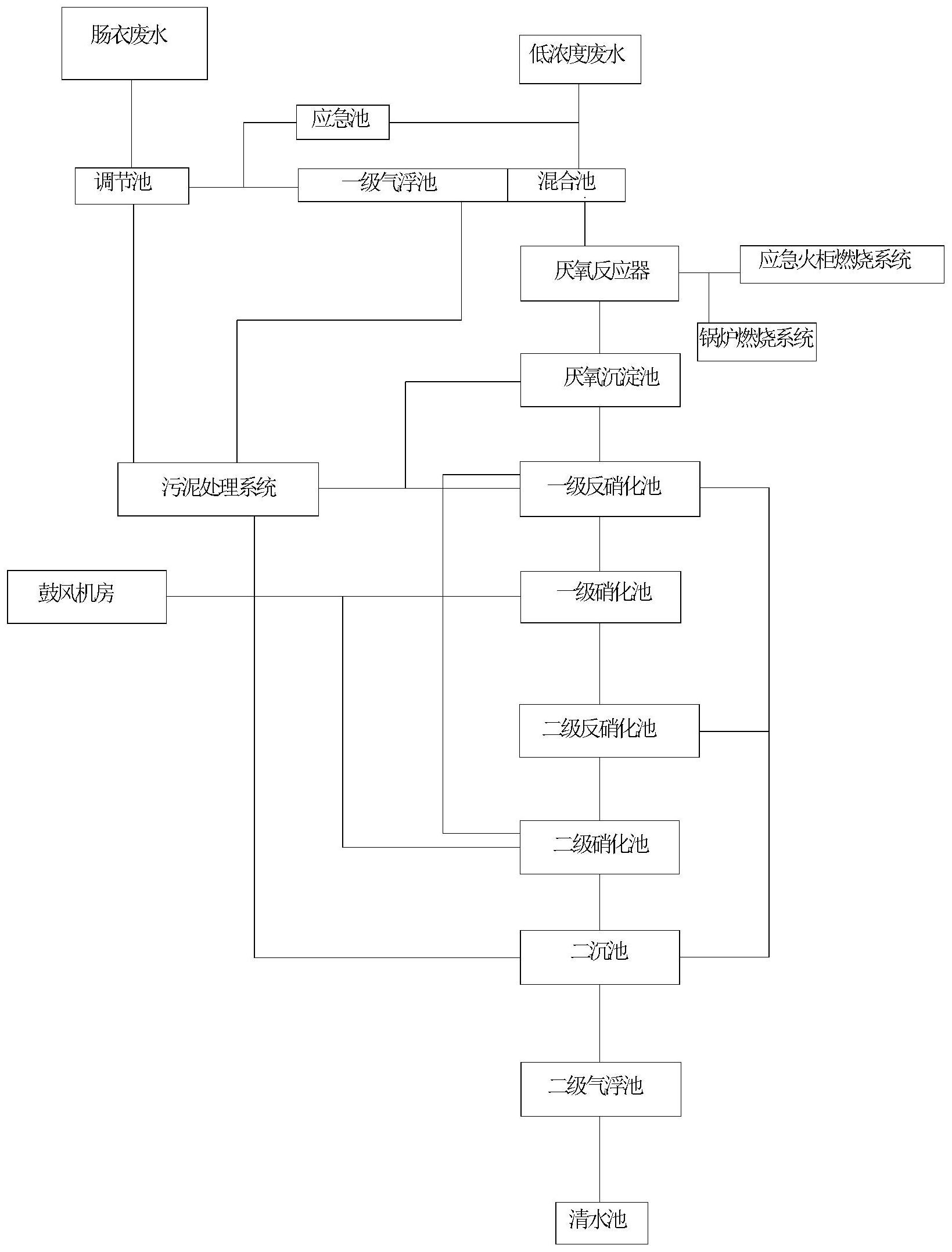

本發明公開了一種腸衣廢水達標處理系統，包括依次連接的調節池、一級氣浮池、混合池、厭氧反應器、厭氧沉淀池、一級A/O反應池、二級A/O反應池、二沉池和二級氣浮池；其中，調節池中設置有潛水?dāng)嚢铏C(jī)，一級氣浮池內設置有溶氣釋放系統和撇泥設備，二級氣浮池設置溶氣釋放系統與刮渣設備，厭氧反應器內設置有強制循環泵；一級A/O反應池由一級反硝化池和一級硝化池組成，二級A/O反應池由二級反硝化池與二級硝化池組成；調節池、一級氣浮池、厭氧沉淀池、一級反硝化池和二沉池通過管道連接到污泥處理系統。本發明還公開了采用所述處理系統處理腸衣廢水的工藝。經過該工藝處理后，腸衣廢水可達到《污水排入城鎮下水道水質標準》(GB/T31962-2015)的A級標準。
權利要求書
1.一種腸衣廢水達標處理系統，其特征在于，包括依次連接的調節池、一級氣浮池、混合池、厭氧反應器、厭氧沉淀池、一級A/O反應池、二級A/O反應池、二沉池和二級氣浮池；其中，所述調節池中設置有潛水?dāng)嚢铏C(jī)，所述一級氣浮池內設置有溶氣釋放系統和撇泥設備，所述二級氣浮池設置溶氣釋放系統與刮渣設備，所述厭氧反應器內設置有強制循環泵；所述一級A/O反應池由一級反硝化池和一級硝化池組成，所述二級A/O反應池由二級反硝化池與二級硝化池組成；所述調節池、一級氣浮池、厭氧沉淀池、一級反硝化池和二沉池通過管道連接到污泥處理系統。
2.根據權利要求1所述的一種腸衣廢水達標處理系統，其特征在于，所述厭氧反應器設有沼氣排出口，所述沼氣排出口與應急火炬燃燒系統或鍋爐燃燒系統連通。
3.根據權利要求1所述的一種腸衣廢水達標處理系統，其特征在于，所述腸衣廢水達標處理系統還包括應急池，所述應急池通過管道與調節池連接。
4.一種腸衣廢水達標處理方法，其特征在于，采用權利要求1-3任一項所述的處理系統，并包括以下步驟：S1.將待處理的腸衣廢水通入到調節池中，進行水質和水量的調節；S2.調節池出水進入到一級氣浮池內，并在一級氣浮池中內進行氣浮處理；S3.一級氣浮池出水進入到混合池內，并與通入的生活廢水在混合池混合；S4.混合池出水進入到厭氧反應器，經厭氧反應器處理后，出水進入?yún)捬醭恋沓�，進行沉淀處理；S5.厭氧沉淀池出水依次進入到一級A/O反應池和二級A/O反應池，經過A/O反應池處理后，出水進入二沉池中進行沉淀處理；S6.二沉池出水進入二級氣浮池，經氣浮處理后，達標排放。
5.根據權利要求4所述的一種腸衣廢水達標處理方法，其特征在于，步驟S2中，所述一級氣浮池的池體表面負荷為0.8-1.2m3/m2·h，回流比為25％-30％，水力停留時間為15-20min。
6.根據權利要求4所述的一種腸衣廢水達標處理方法，其特征在于，步驟S4中，所述厭氧反應器的進水有機物濃度≤8000mgCODcr/L，容積負荷為3.0-4.0kgCODcr/m3/d，水力停留時間為40-50h；所述厭氧反應器內的內循環泵的流量為1-2.5倍的原水流量，上升流速為0.6-1.0m3/m2·h。
7.根據權利要求4所述的一種腸衣廢水達標處理方法，其特征在于，步驟S5中，所述一級硝化池和二級硝化池均設有回流泵，分別用于將硝化液部分回流至一級反硝化池和二級反硝化池，進行反硝化脫氮；所述一級硝化池至一級反硝化池的硝化液回流比為100-300％，二級硝化池至二級反硝化池的硝化液回流比為0-200％。
8.根據權利要求4所述的一種腸衣廢水達標處理方法，其特征在于，步驟S5中，反硝化池和硝化池中的污泥濃度為3000-4000mg/L，一級反硝化速率為0.06-0.08kgNO3-N/kgMLSS·d，二級反硝化速率為0.04-0.06kgNO3-N/kgMLSS·d；一級反硝化池的水力停留時間為35-45h，一級硝化池的水力停留時間為70-80h，二級反硝化池的水力停留時間為8-12h，二級硝化池的水力停留時間為12-15h。
9.根據權利要求4所述的一種腸衣廢水達標處理方法，其特征在于，步驟S5中，二沉池設有回流泵，用于將部分污泥回流至一級反硝化池和二級反硝化池。
10.根據權利要求4所述的一種腸衣廢水達標處理方法，其特征在于，步驟S6中，所述二級氣浮池的回流比為5％-100％，氣浮分離室停留時間為20-40min。
發明內容
本發明的主要目的在于提供一種腸衣廢水達標處理系統及處理方法，經過該工藝處理后，腸衣廢水可達到《污水排入城鎮下水道水質標準》(GB/T31962-2015)的A級標準。
為了解決上述技術問題，本發明提供了如下的技術方案：
本發明第一方面提供了一種腸衣廢水達標處理系統，包括依次連接的調節池、一級氣浮池、混合池、厭氧反應器、厭氧沉淀池、一級A/O反應池、二級A/O反應池、二沉池和二級氣浮池；其中，所述調節池中設置有潛水?dāng)嚢铏C(jī)，所述一級氣浮池內設置有溶氣釋放系統和撇泥設備，所述二級氣浮池設置溶氣釋放系統與刮渣設備，所述厭氧反應器內設置有強制循環泵；所述一級A/O反應池由一級反硝化池和一級硝化池組成，所述二級A/O反應池由二級反硝化池與二級硝化池組成；所述調節池、一級氣浮池、厭氧沉淀池、一級反硝化池和二沉池通過管道連接到污泥處理系統。
進一步地，所述厭氧反應器設有沼氣排出口，所述沼氣排出口與應急火炬燃燒系統或鍋爐燃燒系統連通。
進一步地，所述腸衣廢水達標處理系統還包括應急池，所述應急池通過管道與調節池連接。
本發明第二方面提供了一種腸衣廢水達標處理方法，采用上述的處理系統，并包括以下步驟：
S1.將待處理的腸衣廢水通入到調節池中，進行水質和水量的調節；
S2.調節池出水進入到一級氣浮池內，并在一級氣浮池中內進行氣浮處理；
S3.一級氣浮池出水進入到混合池內，并與通入的生活廢水在混合池混合；
S4.混合池出水進入到厭氧反應器，經厭氧反應器處理后，出水進入?yún)捬醭恋沓�，進行沉淀處理；
S5.厭氧沉淀池出水依次進入到一級A/O反應池和二級A/O反應池，經過A/O反應池處理后，出水進入二沉池中進行沉淀處理；
S6.二沉池出水進入二級氣浮池，經氣浮處理后，達標排放。
進一步地，步驟S2中，所述一級氣浮池的池體表面負荷為0.8-1.2m3/m2·h，回流比為25％-30％，水力停留時間為15-20min。
進一步地，步驟S4中，所述厭氧反應器的進水有機物濃度≤8000mgCODcr/L，容積負荷為3.0-4.0kgCODcr/m3/d，水力停留時間為40-50h；
所述厭氧反應器內的內循環泵的流量為1-2.5倍的原水流量，上升流速為0.6-1.0m3/m2·h。
進一步地，步驟S5中，所述一級硝化池和二級硝化池均設有回流泵，分別用于將硝化液部分回流至一級反硝化池和二級反硝化池，進行反硝化脫氮；所述一級硝化池至一級反硝化池的硝化液回流比為100-300％，二級硝化池至二級反硝化池的硝化液回流比為0-200％。
進一步地，步驟S5中，反硝化池和硝化池中的污泥濃度為3000-4000mg/L，一級反硝化速率為0.06-0.08kgNO3-N/kgMLSS·d，二級反硝化速率為0.04-0.06kgNO3-N/kgMLSS·d；
一級反硝化池的水力停留時間為35-45h，一級硝化池的水力停留時間為70-80h，二級反硝化池的水力停留時間為8-12h，二級硝化池的水力停留時間為12-15h。
進一步地，步驟S5中，二沉池設有回流泵，用于將部分污泥回流至一級反硝化池和二級反硝化池。
進一步地，步驟S6中，所述二級氣浮池的回流比為5％-100％，氣浮分離室停留時間為20-40min。
與現有技術相比，本發明的有益效果在于：
1.本發明通過預處理與一級氣浮池解決了腸衣廢水污染物、油脂含量高的問題；通過混合池將低鹽濃度的生活廢水與生產廢水混合，降低了廢水鹽度；同時在厭氧工段后端設計沉淀池，可以將大部分污泥分離出來，避免對后續生化工段產生不利影響。
2.經過本發明處理的腸衣廢水可達到《污水排入城鎮下水道水質標準》(GB/T31962-2015)的A級標準。
（發明人：徐富）
