公布日：2022.06.24
申請日：2022.02.27
分類號：C02F9/06(2006.01)I;C02F9/14(2006.01)I;C02F101/30(2006.01)N
摘要
本發明屬于廢水處理技術領域，尤其涉及一種含有機物高含鹽工業廢水中有機物與鹽的分離方法。包括先將工業廢水先使用脫色納濾膜分離鹽和有機物，然后使用電滲析進一步分離鹽和有機物的步驟。本發明實現了對濃縮液廢水的資源化處理，廢水中有機物返回生化系統，作為微生物的養料，電滲析濃縮室含鹽水可以回用、排放或蒸發結晶作為工業鹽，相比傳統方法，投資和運行費用低，處理效果好，且無二次污染。
權利要求書
1.一種含有機物高含鹽工業廢水中有機物與鹽的分離方法，其特征在于，包括將工業廢水先使用脫色納濾系統分離鹽和有機物，然后使用電滲析進一步分離鹽和有機物的步驟。
2.一種含有機物高含鹽工業廢水中有機物與鹽的分離方法，其特征在于，所述工業廢水為反滲透濃縮液或納濾濃縮液；所述反滲透濃縮液為回用反滲透、中壓反滲透、高壓反滲透、超高壓反滲透、碟管式反滲透或網管式反滲透濃縮液。
3.根據權利要求1所述的一種含有機物高含鹽工業廢水中有機物與鹽的分離方法，其特征在于，所述工業廢水中鹽含量10000-150000mg/L，有機物COD含量為300-3000mg/L。
4.根據權利要求1所述的一種含有機物高含鹽工業廢水中有機物與鹽的分離方法，其特征在于，所述脫色納濾系統對COD截留率為80-95％，鹽截留率小于10％。
5.根據權利要求1所述的一種含有機物高含鹽工業廢水中有機物與鹽的分離方法，其特征在于，所述工業廢水為焦化工業廢水、煤化工工業廢水、紡織工業廢水、印染工業廢水、化工園區工業廢水或礦井工業廢水。
6.根據權利要求1-5任一權利要求所述的一種含有機物高含鹽工業廢水中有機物與鹽的分離方法，其特征在于，所述脫色納濾系統包括一級脫色納濾單元和二級脫色納濾單元；所述工業廢水在脫色納濾系統的運行過程為先將工業廢水導入一級脫色納濾單元過濾處理，收集一級脫色納濾單元產水和濃水，然后將一級脫色納濾單元產水導入二級脫色納濾單元，收集二級脫色納濾單元產水和濃水，一級脫色納濾單元濃水和二級脫色納濾單元濃水經過后續電滲析進一步處理，二級脫色納濾單元產水排放、回用或蒸發濃縮作為工業鹽。
7.根據權利要求6所述的一種含有機物高含鹽工業廢水中有機物與鹽的分離方法，其特征在于，包括以下步驟：1)將反滲透或納濾膜濃縮液導入一級脫色納濾單元過濾處理，收集一級脫色納濾單元產水和濃水，然后將一級脫色納濾單元產水導入二級脫色納濾單元，收集二級脫色納濾單元產水和濃水，二級脫色納濾單元產水排放、回用或蒸發濃縮作為工業鹽；2)將步驟1)中一級脫色納濾單元濃水和二級脫色納濾單元濃水通入到電滲析設備的淡化室，再向電滲析的濃縮室中通入蒸餾水，進行電滲析，使一級脫色納濾膜濃水和二級脫色納濾膜濃水中的鹽進入濃縮室；3)將電滲析淡化室的溶液導入生化池中進行生化處理，電滲析濃縮室中的鹽水排放或蒸發結晶作為工業鹽或回收利用。
發明內容
本發明為解決以上技術問題，提供一種含有機物高含鹽工業廢水中有機物與鹽的分離方法。本發明將脫色納濾膜與電滲析結合分離有機物與鹽，不僅實現鹽與有機物的有效分離，而且耗費較少的電能和投資成本，經濟效益高，不會造成二次污染。
為實現上述發明目的，本發明采用以下技術方案：一種含有機物高含鹽工業廢水中有機物與鹽的分離方法，包括將工業廢水先使用脫色納濾膜分離鹽和有機物，然后使用電滲析進一步分離鹽和有機物的步驟。
作為優選，所述工業廢水為反滲透濃縮液或納濾濃縮液；所述反滲透濃縮液為回用反滲透、中壓反滲透、高壓反滲透、超高壓反滲透、碟管式反滲透或網管式反滲透濃縮液。
現有技術中工業廢水處理到反滲透或納濾濃縮液步驟后，為達標排放或資源化利用一般的處理方法為：1)使用芬頓氧化、臭氧氧化、樹脂或活性炭吸附等去除廢水中的有機物，但是此方法購買藥劑需要耗費較高的原料成本，而且容易造成二次污染；2)直接使用電滲析分離有機物和鹽，由于處理的反滲透或納濾濃縮液中鹽含量較多，分離過程中需要耗費較多的電能和投資成本。本發明為解決以上行業技術痛點問題，采用脫色納濾膜先對反滲透或納濾濃縮液進行預先分離有機物和鹽，去除濃縮液中大部分鹽分，脫色納濾膜過濾處理后濃水側為高濃度有機物和部分鹽，產水側為高濃度鹽溶液，溶液中有機物含量滿足排放標準或回用要求，濃水側高濃度有機物和部分鹽進一步使用電滲析進行分離，電滲析淡化室為高有機物低含鹽廢水，可以直接回流到生化處理系統作為微生物的養分，避免鹽分累積；電滲析濃縮室為高鹽水，有機物含量低，滿足回用、排放或蒸發結晶要求。本發明工藝實現了資源化處理，(1)電滲析處理后淡化室有機物返回生化系統，作為微生物的養料；(2)電滲析濃縮室含鹽水，可回用、排放或蒸發結晶，進一步制成工業鹽。相比傳統方法，本發明投資和運行成本低，處理效果好，且無二次污染。
作為優選，所述工業廢水中鹽含量10000-150000mg/L，有機物COD含量為300-3000mg/L。
作為優選，所述脫色納濾系統對COD截留率為80-95％，鹽截留率小于10％。
作為優選，所述工業廢水為焦化工業廢水、煤化工工業廢水、紡織工業廢水、印染工業廢水、化工園區工業廢水或礦井工業廢水。

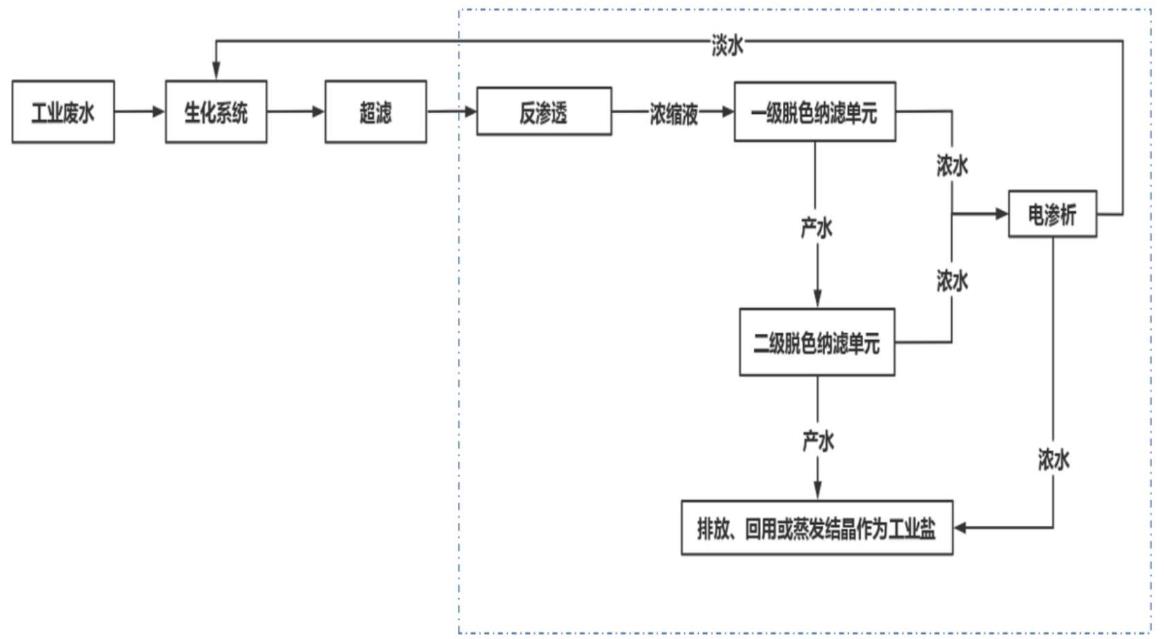

作為優選，所述脫色納濾系統包括一級脫色納濾單元和二級脫色納濾單元；所述工業廢水在脫色納濾系統的運行過程為先將工業廢水導入一級脫色納濾單元過濾處理，收集一級脫色納濾單元產水和濃水，然后將一級脫色納濾單元產水導入二級脫色納濾單元，收集二級脫色納濾單元產水和濃水，一級脫色納濾單元濃水和二級脫色納濾單元濃水經過后續電滲析進一步處理，二級脫色納濾單元產水排放、回用或蒸發濃縮作為工業鹽。
作為優選，所述含有機物高含鹽工業廢水中有機物與鹽的分離方法，包括以下步驟：1)將反滲透或納濾膜濃縮液導入一級脫色納濾單元過濾處理，收集一級脫色納濾單元產水和濃水，然后將一級脫色納濾單元產水導入二級脫色納濾單元，收集二級脫色納濾單元產水和濃水，二級脫色納濾單元產水排放、回用或蒸發濃縮作為工業鹽；2)將步驟1)中一級脫色納濾單元濃水和二級脫色納濾單元濃水通入到電滲析設備的淡化室，再向電滲析的濃縮室中通入蒸餾水，進行電滲析，使一級脫色納濾膜濃水和二級脫色納濾膜濃水中的鹽進入濃縮室；3)將電滲析淡化室的溶液導入生化池中進行生化處理，電滲析濃縮室中的鹽水排放或蒸發結晶作為工業鹽或回收利用。
有益效果與現有技術相比，本發明的有益效果在于：1)本發明與傳統芬頓氧化、樹脂、活性炭等方法分離有機物與鹽相比，不會產生廢液或危廢，不會對環境造成二次污染，綠色環保，運行費用低；2)本發明使用特種脫色納濾膜初步分離納濾或反滲透濃縮液中有機物與鹽，特種脫色納濾膜不同于普通納濾膜，保證去除有機物的同時，對鹽截留率較低，尤其是二價鹽，其對鹽截留率在3-5％之間，普通納濾膜對鹽截留率在70-80％，從而實現有機物與鹽的分離，經本發明脫色納濾膜過濾處理后，濃水側為高濃度有機物和部分鹽，產水側為高濃度鹽溶液和少量有機物，然后使用電滲析進一步分離處理脫色納濾膜濃水側鹽和有機物，由于經過脫色納濾膜處理后，濃水量和總含鹽量大幅降低，相比傳統不經過脫色納濾膜過濾處理直接使用電滲析分離鹽和有機物過程中，耗費較少的電能和投資成本。
（發明人：游曉偉;陳楚龍）
