公布日：2022.12.20
申請日：2022.10.14
分類號：C02F3/28(2006.01)I
摘要
本申請涉及一種改良型厭氧裝置，屬于廢水處理設備的領域，其包括罐體，罐體底部設有進水管，罐體內設有三相分離器，罐體頂端設有排氣管，罐體側壁連接有排水管，排水管位于三相分離器上方，罐體底部設有若干同軸分布的盤管，各個盤管的直徑由外向內依次減小，相鄰兩個盤管通過分管連接，各個盤管上均設有周向分布的噴頭，各個噴頭沿同一時針方向傾斜設置，其中一個盤管與進水管連接。本申請具有減小污泥床沖刷死角，增強廢水與厭氧菌反應的效果。
權利要求書

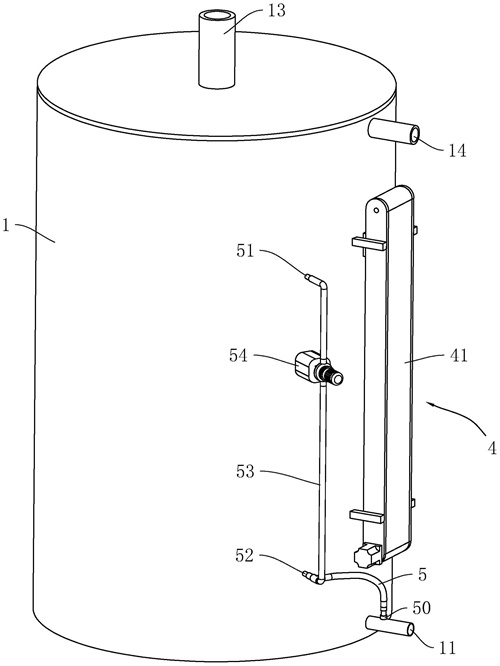

1.一種改良型厭氧裝置，其特征在于：包括罐體(1)，所述罐體(1)底部設有進水管(11)，所述罐體(1)內設有三相分離器(12)，所述罐體(1)頂端設有排氣管(13)，所述罐體(1)側壁連接有排水管(14)，所述排水管(14)位于三相分離器(12)上方，所述罐體(1)底部設有若干同軸分布的盤管(15)，各個所述盤管(15)的直徑由外向內依次減小，相鄰兩個所述盤管(15)通過分管(151)連接，各個所述盤管(15)上均設有周向分布的噴頭(152)，各個所述噴頭(152)沿同一時針方向傾斜設置，其中一個所述盤管(15)與進水管(11)連接；所述罐體(1)內壁設有滑軌(2)，所述滑軌(2)上滑動連接有滑塊(21)，所述滑塊(21)上鉸接有兩個支桿(22)，兩個所述支桿(22)遠離滑塊(21)的一端均設有取泥盒(23)，所述滑塊(21)上設有用于驅動兩個取泥盒(23)轉動的驅動組件(3)，所述罐體(1)上設有用于驅動滑塊(21)移動的升降組件(4)；所述驅動組件(3)包括導桿（31），所述導桿（31）固定在所述罐體（1）底部并位于兩個所述支桿（22）之間，所述導桿（31）的上下兩端均設有傾斜的導向面（32），所述導桿（31）每端的導向面（32）均設有兩個且兩個所述導向面（32）關于所述導桿（31）對稱分布，相對的兩個所述導向面（32）間的間距沿朝向所述導桿（31）中部位置逐漸增加，所述支桿（22）朝向所述導桿（31）的一側轉動連接有輥輪（221），兩個所述支桿（22）遠離所述取泥盒（23）的一端連接有彈簧（33），所述導桿（31）位于所述支桿（22）鉸接點和所述彈簧（33）之間；所述升降組件(4)包括輸送機(41)和電磁鐵(42)，所述輸送機(41)安裝在罐體(1)側壁上并與滑軌(2)相平行，所述電磁鐵(42)設置在輸送機(41)的輸送帶上，所述滑塊(21)側壁設有與電磁鐵(42)對應的鐵片(43)，所述鐵片（43）與所述罐體（1）內壁以及所述電磁鐵（42）與所述罐體（1）外壁間均存在間隙；所述罐體（1）和所述驅動組件（3）、所述升降組件（4）中的各部件均采用與所述電磁鐵（42）不產生磁性的材質；所述取泥盒(23)側壁開設有若干通孔(231)；所述取泥盒(23)上連接有軟管(5)，所述進水管(11)在罐體(1)的內外兩側均螺紋連接有管接頭(50)，所述軟管(5)遠離取泥盒(23)的一端依次從兩個管接頭(50)穿出至罐體(1)外；所述罐體(1)側壁連接有沿罐體(1)高度方向排列的第一支管(51)和第二支管(52)，所述第一支管(51)和第二支管(52)通過輸水管(53)連接，所述輸水管(53)上安裝有循環泵(54)，所述軟管(5)與第二支管(52)連接；所述取泥盒(23)底部開設有若干貫穿的第一透水孔(61)，所述取泥盒(23)底部開設有與各個第一透水孔(61)連通的滑槽(62)，所述滑槽(62)內滑動連接有封板(63)，所述封板(63)開設有與第一透水孔(61)一一對應的第二透水孔(631)，所述導桿(31)上設有用于驅動封板(63)移動的聯動組件(64)，所述封板(63)處于初始位置時，所述封板(63)將各個所述第一透水孔(61)遮��；所述聯動組件(64)包括限位板（641），所述限位板（641）設置在所述導桿（31）朝向所述取泥盒（23）的一側并靠近所述導桿（31）下端分布，所述限位板（641）傾斜向下設置，所述封板（63）的一端位于所述取泥盒（23）外并連接有牽引繩（642），所述牽引繩（642）遠離所述封板（63）的一端與所述導桿（31）側壁相連。
發明內容
為了改善廢水與污泥床內厭氧菌無法充分反應的問題，本申請?zhí)峁┮环N改良型厭氧裝置。
本申請?zhí)峁┑囊环N改良型厭氧裝置采用如下的技術方案：
一種改良型厭氧裝置，包括罐體，所述罐體底部設有進水管，所述罐體內設有三相分離器，所述罐體頂端設有排氣管，所述罐體側壁連接有排水管，所述排水管位于三相分離器上方，所述罐體底部設有若干同軸分布的盤管，各個所述盤管的直徑由外向內依次減小，相鄰兩個所述盤管通過第一支管連接，各個所述盤管上均設有周向分布的噴頭，各個所述噴頭沿同一時針方向傾斜設置，其中一個所述盤管與進水管連接。
通過采用上述技術方案，工業廢水從進水管輸送至各個盤管內，各個噴頭向上噴出水流，由于噴頭傾斜設置，各束水流帶動周邊的水轉動，將污泥床內的污泥攪動升起并擴散到上層水體中，使得污泥與廢水充分接觸，同時各個盤管上的噴頭覆蓋范圍廣，減小了污泥床沖刷死角，增加了廢水與厭氧菌的反應效果。
可選的，所述罐體內壁設有滑軌，所述滑軌上滑動連接有滑塊，所述滑塊上鉸接有兩個支桿，兩個所述支桿遠離滑塊的一端均設有取泥盒，所述滑塊上設有用于驅動兩個取泥盒轉動的驅動組件，所述罐體上設有用于驅動滑塊移動的升降組件。
通過采用上述技術方案，驅動組件驅動兩個取泥盒夾取污泥，升降組件帶動滑塊向上移動至滑軌頂端，驅動組件驅動兩個取泥盒相互遠離，使得污泥從取泥盒中落下，污泥在下落過程中逐漸分散到水體中，加快了污泥擴散速度。
可選的，所述驅動組件包括導桿，所述導桿的兩端均設有傾斜的導向面，所述導桿每端的導向面均設有兩個且兩個導向面對稱分布，兩個所述支桿間連接有彈簧，兩個所述取泥盒相互抵接時，所述彈簧處于被拉伸狀態。
通過采用上述技術方案，滑塊移動時，支桿在彈簧的彈性力作用下沿導向面移動，由于導向面傾斜分布，兩個支桿隨著導向面間間距的改變而發生轉動，從而帶動取泥盒轉動，方便快捷。
可選的，所述升降組件包括輸送機和電磁鐵，所述輸送機安裝在罐體側壁上并與滑軌相平行，所述電磁鐵設置在輸送機的輸送帶上，所述滑塊側壁設有與電磁鐵對應的鐵片。
通過采用上述技術方案，輸送機帶動電磁鐵上下移動，電磁鐵通電產生磁性對鐵片產生磁力吸引，使得鐵片帶動滑塊沿滑軌上下移動，保證了罐體側壁的完整。
可選的，所述取泥盒側壁開設有若干通孔。
通過采用上述技術方案，取泥盒在升降過程中，盒內的污泥在水流的沖刷下從各個通孔排出并向取泥盒周邊擴散，增強了污泥在水體中的分散效果。
可選的，所述取泥盒上連接有軟管，所述進水管在罐體的內外兩側均螺紋連接有管接頭，所述軟管遠離取泥盒的一端依次從兩個管接頭穿出至罐體外。
通過采用上述技術方案，工業廢水從軟管輸入，對取泥盒中的污泥進行沖刷，使得污泥快速從各個通孔散出，既加快了污泥擴散速度，又使得廢水與污泥充分接觸，利于增加該部分廢水反應、凈化效果。
可選的，所述罐體側壁連接有沿罐體高度方向排列的第一支管和第二支管，所述第一支管和第二支管通過輸水管連接，所述輸水管上安裝有循環泵，所述軟管與第二支管連接。
通過采用上述技術方案，循環泵將罐體內的廢水從第一支管抽出，再從第二支管輸入，使得罐體內形成向上的水流，利于帶動污泥床的污泥向上浮起；軟管水源來自第二支管，無需給軟管單獨供水，利于節省資源。
可選的，所述取泥盒底部開設有若干貫穿的第一透水孔，所述取泥盒底部開設有與各個第一透水孔連通的滑槽，所述滑槽內滑動連接有封板，所述封板開設有與第一透水孔一一對應的第二透水孔，所述導桿上設有用于驅動封板移動的聯動組件，所述封板處于初始位置時，所述封板將各個所述第一透水孔遮住。
通過采用上述技術方案，取泥盒上升時，第一透水孔被封板堵住，使得取泥盒上升過程中能夠保留一定量的污泥；當取泥盒到達指定高度后，聯動組件拉動封板移動，使得第二透水孔與第一透水孔連通，使得取泥盒下降時其底部的污泥可被沖走，減少污泥在取泥盒的滯留，從而保障從取泥盒向外擴散的污泥量；第一透水孔和第二透水孔連通后，取泥盒下降時受到的阻力降低。
可選的，所述聯動組件包括限位板和牽引繩，所述限位板設置在導桿側壁并傾斜朝下分布，所述牽引繩的一端與封板連接，另一端與導桿側壁連接。
通過采用上述技術方案，當取泥盒上升到指定高度后，牽引繩拉動封板移動，當取泥盒下降至限位板位置時，封板被限位板所抵而向滑槽內移動復位。
可選的，所述支桿朝向?qū)U的一側轉動連接有輥輪。
通過采用上述技術方案，輥輪利于降低支桿沿導桿移動時受到的阻力。
綜上所述，本申請包括以下至少一種有益技術效果：
1.通過各個噴頭噴出的各束水流帶動周邊的水轉動，將污泥床內的污泥攪動升起并擴散到上層水體中，使得污泥與廢水充分接觸，同時各個盤管上的噴頭覆蓋范圍廣，減小了污泥床沖刷死角，增加了廢水與厭氧菌的反應效果；
2.取泥盒將污泥床內的污泥帶到水體上部，再使污泥從取泥盒中落下，污泥在下落過程中逐漸分散到水體中，加快了污泥擴散速度；工業廢水從軟管輸入，對取泥盒中的污泥進行沖刷，使得污泥快速從各個通孔散出，既加快了污泥擴散速度，又使得廢水與污泥充分接觸，利于增加該部分廢水凈化效果。
（發明人：邱海鵬;郭曉煜;姜雙雙;何文婷;武文瑞）
