公布日：2022.11.22
申請日：2022.08.24
分類號：C02F11/13(2019.01)I
摘要
本發明公開了一種熱泵型污泥除濕干燥機。它包括物料輸送干燥模塊和至少一個除濕熱泵模塊，物料輸送干燥模塊包括呈上下間隔設置的第一輸送帶和第二輸送帶，除濕熱泵模塊包括依次設置在除濕回路中的蒸發器和第二冷凝器，加熱回路中設有加熱風機，加熱風機將第一輸送帶與第二輸送帶之間的區域的部分空氣引至第一冷凝器加熱，然后流入第二輸送帶的下側區域，以對第二輸送帶上側的污泥加熱干燥處理。本發明可滿足第一輸送帶上側濕度較大的污泥初步干燥處理，空氣通過第一冷凝器加熱引入至第二輸送帶的下側，可對第二輸送帶上側初步干燥后的污泥進一步烘干處理，使得第二輸送帶上側的污泥的殘留的胞內水更容易遷移和蒸發，提高干燥速率。
權利要求書
1.一種熱泵型污泥除濕干燥機，其特征在于，包括物料輸送干燥模塊和至少一個除濕熱泵模塊，所述物料輸送干燥模塊包括呈上下間隔設置的第一輸送帶和第二輸送帶，所述第一輸送帶用以進料，所述第二輸送帶用以出料，所述除濕熱泵模塊包括壓縮機，所述壓縮機的出口與第一冷凝器和第二冷凝器分別連接，所述第一冷凝器和第二冷凝器均與膨脹閥連接，所述膨脹閥與蒸發器連接，所述蒸發器與壓縮機的入口連接，所述蒸發器和第二冷凝器依次設置在除濕回路中，所述除濕回路中設有循環風機，所述循環風機將第一輸送帶上側區域的空氣引至蒸發器進行降溫除濕，然后通過第二冷凝器加熱后流至第一輸送帶與第二輸送帶之間的區域，所述第一冷凝器設置在加熱回路中，所述加熱回路中設有加熱風機，所述加熱風機將第一輸送帶與第二輸送帶之間的區域的部分空氣引至第一冷凝器加熱，然后流入第二輸送帶的下側區域，以對第二輸送帶上側的污泥加熱干燥處理，所述第一輸送帶與第二輸送帶之間的區域的另一部分空氣對第一輸送帶上側的污泥進行加熱干燥處理。

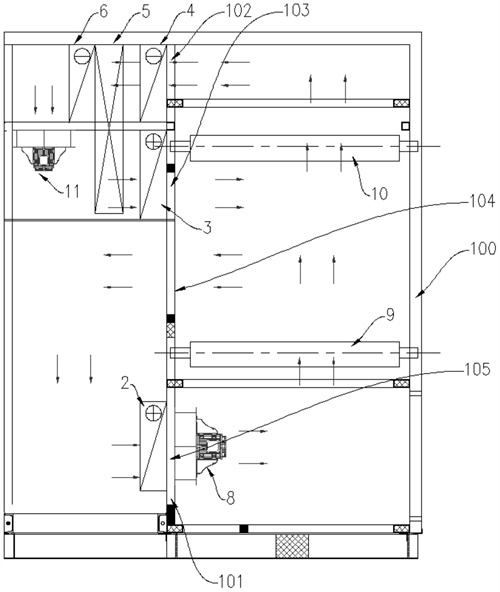

2.根據權利要求1所述的一種熱泵型污泥除濕干燥機，其特征在于，所述物料輸送干燥模塊和至少一個除濕熱泵模塊集成在一殼體內，并由第一隔板間隔形成，所述第一輸送帶的上、下兩側區域與第一隔板對應位置分設有第一風口和第二風口，所述第二輸送帶的上、下兩側區域與第一隔板對應位置分設有第三風口和第四風口，所述第二風口與第三風口之間的除濕熱泵模塊內設有第二隔板。
3.根據權利要求2所述的一種熱泵型污泥除濕干燥機，其特征在于，所述第一風口與第二風口之間的除濕熱泵模塊內設有第三隔板，所述蒸發器設置在第三隔板的上側與殼體之間，所述第二冷凝器設置在第二隔板與第三隔板之間，所述循環風機設置在第三隔板上。
4.根據權利要求3所述的一種熱泵型污泥除濕干燥機，其特征在于，所述蒸發器與第二冷凝器的前側之間還設有熱回收器，所述熱回收器穿插第三隔板設置。
5.根據權利要求4所述的一種熱泵型污泥除濕干燥機，其特征在于，所述熱回收器為板翅式回?zé)崞鳌?/span>
6.根據權利要求4所述的一種熱泵型污泥除濕干燥機，其特征在于，所述熱回收器與第一風口之間還設有表冷器。
7.根據權利要求4所述的一種熱泵型污泥除濕干燥機，其特征在于，所述加熱風機和第一冷凝器分別設置在第四風口的兩側。
發明內容
本發明的目的是針對現有技術存在的不足，提供一種熱泵型污泥除濕干燥機。
為實現上述目的，本發明提供了一種熱泵型污泥除濕干燥機，包括物料輸送干燥模塊和至少一個除濕熱泵模塊，所述物料輸送干燥模塊包括呈上下間隔設置的第一輸送帶和第二輸送帶，所述第一輸送帶用以進料，所述第二輸送帶用以出料，所述除濕熱泵模塊包括壓縮機，所述壓縮機的出口與第一冷凝器和第二冷凝器分別連接，所述第一冷凝器和第二冷凝器均與膨脹閥連接，所述膨脹閥與蒸發器連接，所述蒸發器與壓縮機的入口連接，所述蒸發器和第二冷凝器依次設置在除濕回路中，所述除濕回路中設有循環風機，所述循環風機將第一輸送帶上側區域的空氣引至蒸發器進行降溫除濕，然后通過第二冷凝器加熱后流至第一輸送帶與第二輸送帶之間的區域，所述第一冷凝器設置在加熱回路中，所述加熱回路中設有加熱風機，所述加熱風機將第一輸送帶與第二輸送帶之間的區域的部分空氣引至第一冷凝器加熱，然后流入第二輸送帶的下側區域，以對第二輸送帶上側的污泥加熱干燥處理，所述第一輸送帶與第二輸送帶之間的區域的另一部分空氣對第一輸送帶上側的污泥進行加熱干燥處理。
進一步的，所述物料輸送干燥模塊和至少一個除濕熱泵模塊集成在一殼體內，并由第一隔板間隔形成，所述第一輸送帶的上、下兩側區域與第一隔板對應位置分設有第一風口和第二風口，所述第二輸送帶的上、下兩側區域與第一隔板對應位置分設有第三風口和第四風口，所述第二風口與第三風口之間的除濕熱泵模塊內設有第二隔板。
進一步的，所述第一風口與第二風口之間的除濕熱泵模塊內設有第三隔板，所述蒸發器設置在第三隔板的上側與殼體之間，所述第二冷凝器設置在第二隔板與第三隔板之間，所述循環風機設置在第三隔板上。
進一步的，所述蒸發器與第二冷凝器的前側之間還設有熱回收器，所述熱回收器穿插第三隔板設置。
進一步的，所述熱回收器為板翅式回?zé)崞鳌?/span>
進一步的，其特征在于，所述熱回收器與第一風口之間還設有表冷器。
進一步的，所述加熱風機和第一冷凝器分別設置在第四風口的兩側。
有益效果：本發明通過采用除濕回路和加熱回路來對兩層輸送帶上的污泥進行干燥，除濕回路與加熱回路在第一輸送帶與第二輸送帶之間匯合，使得第一輸送帶與第二輸送帶之間的空氣溫度較高、濕度適中，其中一部分上行通過第一輸送帶，可滿足第一輸送帶上側濕度較大的污泥初步干燥處理，第一輸送帶與第二輸送帶之間的空氣中的另一部分經過第一冷凝器加熱后，引入至第二輸送帶的下側，可對第二輸送帶上側初步干燥后的污泥進一步烘干處理，使得第二輸送帶上側的污泥的殘留的胞內水更容易遷移和蒸發，提高干燥速率；兩層污泥干燥后產生的濕熱空氣可一同經過除濕回路中的蒸發器冷凝析出。
（發明人：姚永明;倪慶海）
