公布日：2022.11.01

申請日：2022.09.27

分類號：B01D25/21(2006.01)I;C02F11/122(2019.01)I;C02F11/147(2019.01)I

摘要

本發明提供了一種分體濃縮板框式壓濾機及污泥脫水工藝，屬于環保技術領域，包括預脫水裝置和脫水裝置，預脫水裝置的出料處通過進料泵一與脫水裝置的進料處連接，預脫水裝置包括反應機構和帶式濃縮機構，反應機構的出料口通過進料泵二與帶式濃縮機構上的進料機構連接，帶式濃縮機構包括機架和傾斜式濾帶，傾斜式濾帶通過驅動帶輪驅動，驅動帶輪安裝在機架的上側，且驅動帶輪與驅動電機二固定連接，傾斜式濾帶傾斜設置，使得污泥在前進的過程中形成爬坡的形態，加劇游離水和污泥的重力分離作用，進而在重力作用下污泥脫去大部分游離水，提高了脫水效率，解決了現有的帶式濃縮機在污泥處理上脫水率差，不利于后續板框式壓濾機的污泥處理的技術問題。

權利要求書

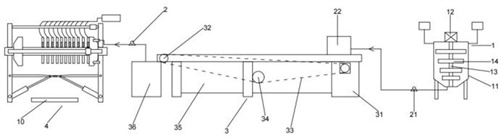

1.一種分體濃縮板框式壓濾機，其特征在于：包括預脫水裝置和脫水裝置（4），預脫水裝置的出料處通過進料泵一（2）與脫水裝置（4）的進料處連接，預脫水裝置包括反應機構（1）和帶式濃縮機構（3），反應機構（1）的出料口通過進料泵二（21）與帶式濃縮機構（3）上的進料機構連接；帶式濃縮機構（3）包括機架（31）和傾斜式濾帶（33），傾斜式濾帶（33）通過驅動帶輪（32）驅動，驅動帶輪（32）安裝在機架（31）的上側，且驅動帶輪（32）與驅動電機二固定連接，傾斜式濾帶（33）與張緊輪（34）連接，機架（31）的下側安裝有集液倉（35），且集液倉（35）對應設置在傾斜式濾帶（33）的下側，機架（31）的一端設有布料倉（22），機架（31）遠離布料倉（22）的一端設有集料倉（36），布料倉（22）的進料口與進料泵二（21）連接，布料倉（22）的出料口與傾斜式濾帶（33）對應設置，傾斜式濾帶（33）遠離布料倉（22）的一側與集料倉（36）對應設置，集料倉（36）與進料泵一（2）連接；張緊輪（34）連接有安全運行機構，安全運行機構包括固定板（9），固定板（9）與機架（31）固定連接，固定板（9）的下端左右兩側對稱安裝有弧形座（913），固定板（9）的下端中部固定安裝有固定殼（91），固定殼（91）的內部設有活動腔，活動腔的左右兩側對稱連通有活動槽（92），活動腔的下端連通有活動口（93），活動口（93）中活動設有張緊輪（34），活動腔的上端左右兩側對稱設有固定塊（98），固定塊（98）與連接塊一（95）中的緩沖槽（96）滑動連接，且固定塊（98）與緩沖槽（96）之間固定設有彈簧（97），連接塊一（95）與連接塊二（94）固定連接，連接塊二（94）與轉動軸轉動連接，且轉動軸與張緊輪（34）固定連接；弧形座（913）中設有弧形槽，弧形座（913）靠近固定殼（91）的一端設有弧形口，且弧形槽與弧形口連通，弧形槽中滑動設有弧形塊（912），弧形塊（912）與粗糙塊（914）固定連接，粗糙塊（914）與張緊輪（34）接觸，弧形塊（912）上均勻布設有若干鋸齒，且鋸齒穿過弧形口與配合齒輪（911）嚙合，配合齒輪（911）與連接桿（915）轉動連接，連接桿（915）與固定板（9）固定連接，配合齒輪（911）與齒塊（910）嚙合，齒塊（910）與連接塊三（99）固定連接，連接塊三（99）穿過活動槽（92）與連接塊一（95）固定連接，且連接塊三（99）與活動槽（92）滑動連接，張緊輪（34）與轉速傳感器一連接，轉速傳感器一通過控制器一與驅動電機二連接；脫水裝置（4）為隔膜式板框壓濾機構，隔膜式板框壓濾機構包括兩個主梁（42），兩個主梁（42）之間滑動設有若干隔膜式板框（43），隔膜式板框（43）外部設有濾布，主梁（42）上固定安裝有導軌（45），導軌（45）與拉板小車（46）滑動連接，拉板小車（46）為頂桿式拉板小車，拉板小車（46）中的頂桿與把手（44）配合，把手（44）安裝在隔膜式板框（43）的側端，隔膜式板框（43）的內部空腔與空壓機（5）連接，主梁（42）的上端頂角處安裝有水洗架（62），水洗架（62）之間固定安裝有清洗軌道（6），且清洗軌道（6）沿隔膜式板框（43）的滑動方向設置，清洗軌道（6）上連接有自動清洗裝置（61），自動清洗裝置（61）對應設置在隔膜式板框（43）的上端，主梁（42）的下端頂角處安裝有支腿（41），左右兩側的支腿（41）分別與接液板（71）轉動連接，接液板（71）對應設置在隔膜式板框（43）的下端，接液板（71）與驅動油缸（7）轉動連接，驅動油缸（7）與支腿（41）轉動連接，左右兩側的接液板（71）對接后形成傾斜槽，傾斜槽與排液孔（72）連通，排液孔（72）連接有排液管路，隔膜式板框（43）的下端對應設有泥餅運輸裝置（10）。

2.根據權利要求1所述的一種分體濃縮板框式壓濾機，其特征在于：反應機構（1）包括反應殼（11），反應殼（11）的內部設有反應腔，反應腔中轉動設有攪拌軸（13），攪拌軸（13）上連接有攪拌葉片（14），攪拌軸（13）通過驅動電機一（12）驅動，驅動電機一（12）固定安裝在反應殼（11）的上端，反應殼（11）的頂部設有進料口，反應殼（11）的側端分別連接有PAM加藥裝置和固體劑投加裝置。

3.根據權利要求2所述的一種分體濃縮板框式壓濾機，其特征在于：還包括高效攪拌機構，高效攪拌機構包括驅動殼（8），驅動殼（8）貫穿安裝在反應殼（11）的上端，驅動殼（8）的內部固定安裝有驅動電機一（12），驅動電機一（12）與電機軸固定連接，且電機軸與驅動腔一（81）中的錐齒輪一（84）固定連接，錐齒輪一（84）的左右兩側對稱設有錐齒輪二（85），錐齒輪二（85）與連接軸一（86）固定連接，連接軸一（86）貫穿驅動腔一（81）的側端進入驅動腔二中，且連接軸一（86）與往復機構連接，往復機構與齒輪一（811）連接，齒輪一（811）與連接軸二（812）固定連接，左側的連接軸二（812）貫穿驅動腔二的下端進入驅動腔三（82）中，且左側的連接軸二（812）與帶輪一（813）、左側的螺紋套（815）固定連接，帶輪一（813）通過傳送帶一（814）與帶輪二連接。

4.根據權利要求3所述的一種分體濃縮板框式壓濾機，其特征在于：高效攪拌機構還包括升降塊（817），升降塊（817）滑動設置在反應腔中，升降塊（817）的上端左右兩側對稱設有螺紋桿（816），螺紋桿（816）與螺紋套（815）螺紋連接，右側的螺紋套（815）通過連接軸三與帶輪二固定連接，升降塊（817）的中部貫穿設有通孔（818），升降塊（817）的下端中部與攪拌軸（13）轉動連接，攪拌軸（13）中設有配合孔（819），且配合孔（819）與通孔（818）連通，配合孔（819）與配合塊（825）配合，配合塊（825）與動力軸一（824）固定連接，動力軸一（824）穿過通孔（818）和驅動殼（8）的下端進入驅動腔四（83）中，且動力軸一（824）與減速機構連接，減速機構與右側的連接軸二（812）連接。

5.一種利用如權利要求1-4任一項所述的分體濃縮板框式壓濾機進行污泥脫水的工藝，其特征在于：包括以下步驟：步驟1：通過PAM加藥裝置和固體劑投加裝置向反應腔中加入藥劑，通過進料口向反應腔中加入污泥；步驟2：啟動驅動電機一（12），在攪拌葉片（14）的攪拌作用下將藥劑和污泥迅速混合；步驟3：混合后的污泥通過進料泵二（21）流入布料倉（22），通過布料倉（22）將污泥均布于傾斜式濾帶（33）上進行重力脫水；步驟4：脫水后的污泥由傾斜式濾帶（33）的尾端進入集料倉（36）中；步驟5：集料倉（36）中的污泥通過進料泵一（2）壓送入隔膜式板框壓濾機構中進行深度脫水；步驟6：深度脫水完成后控制接液板（71）打開，然后控制拉板小車（46）將隔膜式板框（43）拉開，進行卸料；步驟7：控制接液板（71）閉合，然后使用自動清洗裝置（61）對濾布進行清洗。

發明內容

本發明提供一種分體濃縮板框式壓濾機，用以解決上述提出的現有的帶式濃縮機在污泥處理上脫水率差，不利于后續板框式壓濾機的污泥處理的技術問題。

為解決上述技術問題，本發明公開了一種分體濃縮板框式壓濾機，包括預脫水裝置和脫水裝置，預脫水裝置的出料處通過進料泵一與脫水裝置的進料處連接，預脫水裝置包括反應機構和帶式濃縮機構，反應機構的出料口通過進料泵二與帶式濃縮機構上的進料機構連接。

優選的，反應機構包括反應殼，反應殼的內部設有反應腔，反應腔中轉動設有攪拌軸，攪拌軸上連接有攪拌葉片，攪拌軸通過驅動電機一驅動，驅動電機一固定安裝在反應殼的上端，反應殼的頂部設有進料口，反應殼的側端分別連接有PAM加藥裝置和固體劑投加裝置。

優選的，帶式濃縮機構包括機架和傾斜式濾帶，傾斜式濾帶通過驅動帶輪驅動，驅動帶輪安裝在機架的上側，且驅動帶輪與驅動電機二固定連接，傾斜式濾帶與張緊輪連接，機架的下側安裝有集液倉，且集液倉對應設置在傾斜式濾帶的下側，機架的一端設有布料倉，機架遠離布料倉的一端設有集料倉，布料倉的進料口與進料泵二連接，布料倉的出料口與傾斜式濾帶對應設置，傾斜式濾帶遠離布料倉的一側與集料倉對應設置，集料倉與進料泵一連接。

優選的，脫水裝置為隔膜式板框壓濾機構，隔膜式板框壓濾機構包括兩個主梁，兩個主梁之間滑動設有若干隔膜式板框，隔膜式板框外部設有濾布，主梁上固定安裝有導軌，導軌與拉板小車滑動連接，拉板小車為頂桿式拉板小車，拉板小車中的頂桿與把手配合，把手安裝在隔膜式板框的側端，隔膜式板框的內部空腔與空壓機連接。

優選的，主梁的上端頂角處安裝有水洗架，水洗架之間固定安裝有清洗軌道，且清洗軌道沿隔膜式板框的滑動方向設置，清洗軌道上連接有自動清洗裝置，自動清洗裝置對應設置在隔膜式板框的上端，主梁的下端頂角處安裝有支腿，左右兩側的支腿分別與接液板轉動連接，接液板對應設置在隔膜式板框的下端，接液板與驅動油缸轉動連接，驅動油缸與支腿轉動連接，左右兩側的接液板對接后形成傾斜槽，傾斜槽與排液孔連通，排液孔連接有排液管路，隔膜式板框的下端對應設有泥餅運輸裝置。

優選的，張緊輪連接有安全運行機構，安全運行機構包括固定板，固定板與機架固定連接，固定板的下端左右兩側對稱安裝有弧形座，固定板的下端中部固定安裝有固定殼，固定殼的內部設有活動腔，活動腔的左右兩側對稱連通有活動槽，活動腔的下端連通有活動口，活動口中活動設有張緊輪，活動腔的上端左右兩側對稱設有固定塊，固定塊與連接塊一中的緩沖槽滑動連接，且固定塊與緩沖槽之間固定設有彈簧，連接塊一與連接塊二固定連接，連接塊二與轉動軸轉動連接，且轉動軸與張緊輪固定連接。

優選的，弧形座中設有弧形槽，弧形座靠近固定殼的一端設有弧形口，且弧形槽與弧形口連通，弧形槽中滑動設有弧形塊，弧形塊與粗糙塊固定連接，粗糙塊與張緊輪接觸，弧形塊上均勻布設有若干鋸齒，且鋸齒穿過弧形口與配合齒輪嚙合，配合齒輪與連接桿轉動連接，連接桿與固定板固定連接，配合齒輪與齒塊嚙合，齒塊與連接塊三固定連接，連接塊三穿過活動槽與連接塊一固定連接，且連接塊三與活動槽滑動連接，張緊輪與轉速傳感器一連接，轉速傳感器一通過控制器一與驅動電機二連接。

優選的，還包括高效攪拌機構，高效攪拌機構包括驅動殼，驅動殼貫穿安裝在反應殼的上端，驅動殼的內部固定安裝有驅動電機一，驅動電機一與電機軸固定連接，且電機軸與驅動腔一中的錐齒輪一固定連接，錐齒輪一的左右兩側對稱設有錐齒輪二，錐齒輪二與連接軸一固定連接，連接軸一貫穿驅動腔一的側端進入驅動腔二中，且連接軸一與往復機構連接，往復機構與齒輪一連接，齒輪一與連接軸二固定連接，左側的連接軸二貫穿驅動腔二的下端進入驅動腔三中，且左側的連接軸二與帶輪一、左側的螺紋套固定連接，帶輪一通過傳送帶一與帶輪二連接。

優選的，高效攪拌機構還包括升降塊，升降塊滑動設置在反應腔中，升降塊的上端左右兩側對稱設有螺紋桿，螺紋桿與螺紋套螺紋連接，右側的螺紋套通過連接軸三與帶輪二固定連接，升降塊的中部貫穿設有通孔，升降塊的下端中部與攪拌軸轉動連接，攪拌軸中設有配合孔，且配合孔與通孔連通，配合孔與配合塊配合，配合塊與動力軸一固定連接，動力軸一穿過通孔和驅動殼的下端進入驅動腔四中，且動力軸一與減速機構連接，減速機構與右側的連接軸二連接。

一種利用分體濃縮板框式壓濾機進行污泥脫水的工藝，包括以下步驟：

步驟1：通過PAM加藥裝置和固體劑投加裝置向反應腔中加入藥劑，通過進料口向反應腔中加入污泥；

步驟2：啟動驅動電機一，在攪拌葉片的攪拌作用下將藥劑和污泥迅速混合；

步驟3：混合后的污泥通過進料泵二流入布料倉，通過布料倉將污泥均布于傾斜式濾帶上進行重力脫水；

步驟4：脫水后的污泥由傾斜式濾帶的尾端進入集料倉中；

步驟5：集料倉中的污泥通過進料泵一壓送入隔膜式板框壓濾機構中進行深度脫水；

步驟6：深度脫水完成后控制接液板打開，然后控制拉板小車將隔膜式板框拉開，進行卸料；

步驟7：控制接液板閉合，然后使用自動清洗裝置對濾布進行清洗。

（發明人：歐宏森;辛永光;辛檸灼;陳惠婷）
