公布日：2022.04.29
申請日：2022.03.28
分類號：C02F1/461(2006.01)I;C02F1/463(2006.01)I
摘要
本發明屬于廢水處理領域，具體的說是一種高壓脈沖電解廢水的處理裝置；包括污水池、極板和電機；所述污水池的內部側面固連有均勻布置的成對固定座；成對的所述固定座之間設有極板；所述極板包括有極板本體和導連塊；兩個所述導連塊之間共同固連極板本體；所述固定座的內部靠近對應極板位置均開設有動力槽；所述動力槽的內部均固連有電機；通過本發明可以促進極板晃動，進而促進擴散，降低濃度極化，從而降低能耗，同時通過電機可以帶動極板導出安裝槽，便于對極板的快速更換，由于高壓脈沖電解方式，該更換方法可以通過機械手來進行自動更換，無需專業技術人員進行操作，提高了廢水處理過程中的安全性。
權利要求書

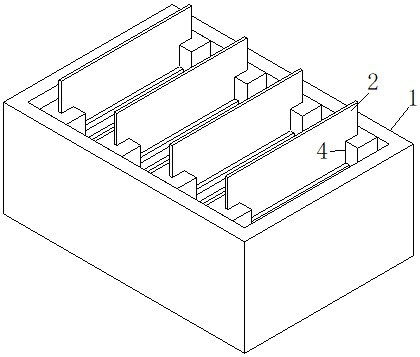

1.一種高壓脈沖電解廢水的處理裝置，其特征在于：包括污水池(1)、極板(2)和電機(3)；所述污水池(1)的內部用于盛放要處理的廢水；所述污水池(1)的內部側面固連有均勻布置的成對固定座(4)；成對的所述固定座(4)的相對一側側面均開設有安裝槽；所述安裝槽的內部設有極板(2)；所述極板(2)包括有極板本體(5)和導連塊(6)；兩個所述導連塊(6)之間共同固連極板本體(5)；所述導連塊(6)均滑動連接于對應安裝槽的內部；所述固定座(4)的內部靠近對應極板(2)位置均開設有動力槽；所述動力槽的內部均固連有電機(3)；所述電機(3)的輸出軸固連有轉動柱(7)；所述轉動柱(7)的表面固連有轉盤(8)，且轉盤(8)與導連塊(6)的側面之間相互接觸；所述固定座(4)的表面靠近極板本體(5)的表面位置固連有均勻布置的刮板(9)；所述刮板(9)以對應極板本體(5)為軸線對稱設置；所述極板本體(5)包括有基板(10)和網格板(11)，且網格板(11)與基板(10)之間相互連接；所述基板(10)為金屬材料的設計；所述網格板(11)為非金屬材料設計；所述網格板(11)包括有第一條塊(12)和第二條塊(13)；所述第一條塊(12)和第二條塊(13)相互垂直，且均勻分布；所述極板本體(5)包括有兩個基板(10)；兩個所述基板(10)之間共同連有同一個網格板(11)；兩個所述基板(10)的表面均開設有均勻布置的小孔(14)；兩個所述基板(10)之間共同固連有矩形框(15)；所述矩形框(15)的表面固連有網格板(11)；所述固定座(4)的內部固連有水泵(16)，水泵(16)的入口與污水池(1)的內部相互連通；所述刮板(9)相對于對應極板本體(5)的一側側面開設有均勻布置出水孔(17)，且出水孔(17)與水泵(16)的出口之間相互連通；所述固定座(4)的內部靠近水泵(16)的出口位置開設有過濾腔(19)；所述過濾腔(19)的內部固連有過濾網(20)；所述過濾腔(19)的內部均連有連管(21)；所述連管(21)的數量為二，且分別用于向過濾腔(19)的內部導入鹽酸氣體和氧氣；所述過濾網(20)為橢球形結構設計，且連管(21)均與過濾網(20)的橢球形內部相互連通。
2.根據權利要求1所述一種高壓脈沖電解廢水的處理裝置，其特征在于：所述刮板(9)背離于對應極板本體(5)的一側側面均開設有均勻布置的進水孔(18)，且進水孔(18)與水泵(16)的入口之間均相互連通。
發明內容
為了彌補現有技術的不足，解決背景技術中所提出的至少一個技術問題。
本發明解決其技術問題所采用的技術方案是：本發明所述的一種高壓脈沖電解廢水的處理裝置，包括污水池、極板和電機；所述污水池的內部用于盛放要處理的廢水；所述污水池的內部側面固連有均勻布置的成對固定座；成對的所述固定座的相對一側側面均開設有安裝槽；所述安裝槽的內部設有極板；所述極板包括有極板本體和導連塊；兩個所述導連塊之間共同固連極板本體；所述導連塊均滑動連接于對應安裝槽的內部；所述固定座的內部靠近對應極板位置均開設有動力槽；所述動力槽的內部均固連有電機；所述電機的輸出軸固連有轉動柱；所述轉動柱的表面固連有轉盤，且轉盤與導連塊的側面之間相互接觸；工作時，通過將極板直接至于固定座的安裝槽的內部，通過啟動電機，電機轉動會帶動轉動柱轉動，轉動柱會帶動轉盤轉動，通過轉動盤會帶動導連塊運動，通過導連塊會帶動極板本體運動，進而實現整個極板的運動調節，一方面，通過該調節方法可以促進極板晃動，進而促進擴散，降低濃度極化，從而降低能耗，另一方面，通過電機可以帶動極板導出安裝槽，便于對極板的快速更換，由于高壓脈沖電解方式，該更換方法可以通過機械手來進行自動更換，無需專業技術人員進行操作，提高了廢水處理過程中的安全性。
優選的，所述固定座的表面靠近極板本體的表面位置固連有均勻布置的刮板；所述刮板以對應極板本體為軸線對稱設置；工作時，通過設置刮板，在廢水處理過程中，電機帶動極板來回上下移動，使得極板本體與刮板相對運動，通過刮板可以對極板本體表面的附作物或氧化物進行去除，避免極板本體發生鈍化現象，影響極板本體的持續正常工作問題。
優選的，所述極板本體包括有基板和網格板，且網格板與基板之間相互連接；所述基板為金屬材料的設計；所述網格板為非金屬材料設計；所述網格板包括有第一條塊和第二條塊；所述第一條塊和第二條塊相互垂直，且均勻分布；工作時，通過設置基板和網格板，當極板本體長時間工作后，極板本體會發生部分溶解，進而導致極板本體的強度下降，如果此時仍然持續工作，極板本體上下運動并與刮板之間作用，很容易導致極板本體的斷裂問題，通過在極板本體的內部設置網格板，網格板由交錯的第一條塊和第二條塊組成，由于第一條塊和第二條塊為非金屬材料設計，因此極板部分溶解后，網格板仍然可以起到基礎的支撐作用，降低極板本體斷裂風險。
優選的，所述極板本體包括有兩個基板；兩個所述基板之間共同連有同一個網格板；兩個所述基板的表面均開設有均勻布置的小孔；工作時，通過在基板的表面開設均勻布置的小孔，使得污水可以直接滲入到極板本體的內部，大幅提高了極板本體與污水的接觸面積，提高對污水的處理效果。
優選的，兩個所述基板之間共同固連有矩形框；所述矩形框的表面固連有網格板；工作時，通過設置矩形框，矩形框可以直接連接網格板，使得網格板與基板之間留下縫隙，當極板整體進行移動時，使得網格板發生震動，同時網格板設計減少了對其周圍廢水的流動阻力，促進了廢水對網格板表面的沖洗，以及對基板內表面的沖洗，減少沉淀物在網格板和基板表面的附著問題。
優選的，所述固定座的內部固連有水泵，水泵的入口與污水池的內部相互連通；所述刮板相對于對應極板本體的一側側面開設有均勻布置出水孔，且出水孔與水泵的出口之間相互連通；工作時，通過設置水泵，通過控制水泵啟動，水泵會吸入污水池內部的廢水，使得廢水再通過出水孔快速導出，進而廢水會通過小孔導入兩個基板之間位置，實現對兩個基板相對一側側面以及網格板的表面進行清理，同時可以對兩個基板之間的沉淀物進行快速沖洗，提高廢水處理效率。
優選的，所述刮板背離于對應極板本體的一側側面均開設有均勻布置的進水孔，且進水孔與水泵的入口之間均相互連通；工作時，通過設置進水孔，通過進水孔均勻的分布于刮板的表面，可以促進刮板周圍的廢水流動。
優選的，所述固定座的內部靠近水泵的出口位置開設有過濾腔；所述過濾腔的內部固連有過濾網；工作時，通過設置過濾網，由于刮板的刮動，促進了極板表面粘附物或氧化物的脫落，進而使得這些雜質物快速通過進水孔導入水泵，并通過水泵導入過濾腔，最后通過過濾腔內部的過濾網過濾并導回，實現對污水池內部廢水中沉淀物進行快速清理。
優選的，所述過濾腔的內部均連有連管；所述連管的數量為二，且分別用于向過濾腔的內部導入鹽酸氣體和氧氣；工作時，通過設置連管，由于基板的外表面可以直接受到刮板的刮擦，其表面的氧化物可以得到有效清理，但是對于基板的內表面的氧化物難以清除，進而影響了基板內表面的可持續性工作，連管不斷的向過濾腔的內部導入鹽酸氣體和氧氣，使得鹽酸氣體和氧氣會混入到廢水中，并隨著廢水導入兩個基板之間位置，鹽酸氣體與廢水
混合后可以在電極表面制造弱酸性的環境，用來酸洗溶解其表面的鈍化膜，改善電極的電解效率，氧氣則充當氧化劑加劇電絮凝過程中的氧化作用，兩方面共同作用提高助凝效果。
優選的，所述過濾網為橢球形結構設計，且連管均與過濾網的橢球形內部相互連通；工作時，通過將過濾網進行橢球形的設計，連管可以直接向著橢球形的過濾網內部導入鹽酸氣體和氧氣，促進了鹽酸氣體、氧氣以及廢水的充分混合，同時氣體會使得過濾網膨脹，部分反向流動的混合氣體可以促進對過濾網頂部表面過濾物的清除，提高過濾網的過濾效率。
本發明的有益效果如下：
1.本發明所述的一種高壓脈沖電解廢水的處理裝置，通過設置污水池、極板和電機；通過電機轉動并控制極板移動，一方面，可以促進極板晃動，進而促進擴散，降低濃度極化，從而降低能耗，另一方面，通過電機可以帶動極板導出安裝槽，便于對極板的快速更換，由于高壓脈沖電解方式，該更換方法可以通過機械手來進行自動更換，無需專業技術人員進行操作，提高了廢水處理過程中的安全性。
2.本發明所述的一種高壓脈沖電解廢水的處理裝置，通過設置基板和網格板，通過在基板的表面開設均勻布置的小孔，使得污水可以直接滲入到極板本體的內部，大幅提高了極板本體與污水的接觸面積，提高對污水的處理效果，同時當極板本體長時間工作后，極板本體會發生部分溶解，進而導致極板本體的強度下降，如果此時仍然持續工作，極板本體上下運動并與刮板之間作用，很容易導致極板本體的斷裂問題，通過在極板本體的內部設置網格板，網格板由交錯的第一條塊和第二條塊組成，由于第一條塊和第二條塊為非金屬材料設計，因此極板部分溶解后，網格板仍然可以起到基礎的支撐作用，降低極板本體斷裂風險。
（發明人：戴睿智;周營;廖勁松;史金才;孔令海;高智�。�
