公布日：2022.04.05
申請日：2021.12.23
分類號：C02F9/10(2006.01)I
摘要
本發明涉及廢水回收技術領域，尤其涉及一種離子交換再生酸性廢水的回收方法和回收裝置。本發明提供了一種離子交換再生酸性廢水的回收方法，包括以下步驟：將離子交換再生酸性廢水進行超濾處理，得到超濾產水；在酸性條件下，將所述超濾產水進行耐酸反滲透膜處理，得到耐酸反滲透出水和第一濃水；所述耐酸反滲透出水進行回收；將所述第一濃水進行中和后，進行納濾處理，得到鹽溶液出水和第二濃水；將所述第二濃水進行廢水處理并達到排放標準后進行排放；將所述鹽溶液出水進行蒸發結晶，得到結晶出料和凝結水；所述結晶出料和凝結水直接進行回收。所述回收方法能夠有效控制廢水中溶解性總固體含量的升高。
權利要求書
1.一種離子交換再生酸性廢水的回收方法，其特征在于，包括以下步驟：將離子交換再生酸性廢水進行超濾處理，得到超濾產水；在酸性條件下，將所述超濾產水進行耐酸反滲透膜處理，得到耐酸反滲透出水和第一濃水；所述耐酸反滲透出水進行回收；將所述第一濃水進行中和后，進行納濾處理，得到鹽溶液出水和第二濃水；將所述第二濃水進行廢水處理并達到排放標準后進行排放；將所述鹽溶液出水進行蒸發結晶，得到結晶出料和凝結水；所述結晶出料和凝結水直接進行回收。
2.如權利要求1所述的回收方法，其特征在于，所述超濾處理、耐酸反滲透膜處理和納濾處理的壓力獨立為35-50bar。
3.如權利要求1或2所述的回收方法，其特征在于，所述超濾處理采用的超濾膜的孔徑為0.02-0.2μm。
4.如權利要求1或2所述的回收方法，其特征在于，所述納濾處理采用的納濾膜的截留分子量為100-200。
5.如權利要求1所述的回收方法，其特征在于，所述酸性條件為pH值<0.5的條件；所述中和后的pH值為3-4。
6.一種離子交換再生酸性廢水的回收裝置，其特征在于，包括再生酸性廢水儲罐(1)、超濾裝置(2)、超濾產水儲罐(3)、耐酸反滲透裝置(4)、中和池(6)、納濾裝置(7)和蒸發結晶裝置(8)；所述再生酸性廢水儲罐(1)、超濾裝置(2)、超濾產水儲罐(3)、耐酸反滲透裝置(4)、中和池(6)、納濾裝置(7)和蒸發結晶裝置(8)通過管道單向順次連接；所述再生廢酸儲罐(1)、超濾產水儲罐(3)、耐酸反滲透裝置(4)、中和池(6)和納濾裝置(7)均包括壓力提升裝置。
7.如權利要求6所述的回收裝置，其特征在于，還包括回收酸儲罐(5)；所述再生酸性廢水儲罐(1)、超濾裝置(2)、超濾產水儲罐(3)、耐酸反滲透裝置(4)和回收酸儲罐(5)通過管道單向順次連接。
8.如權利要求6所述的回收裝置，其特征在于，還包括回收水儲罐(9)、廢水調節池(10)和廢水生化處理裝置(11)；所述再生酸性廢水儲罐(1)、超濾裝置(2)和廢水生化處理裝置(11)通過管道單向順次連接；所述再生酸性廢水儲罐(1)、超濾裝置(2)、超濾產水儲罐(3)、耐酸反滲透裝置(4)、中和池(6)、納濾裝置(7)、蒸發結晶裝置(8)和回收水儲罐(9)通過管道單向順次連接；所述再生酸性廢水儲罐(1)、超濾裝置(2)、超濾產水儲罐(3)、耐酸反滲透裝置(4)、中和池(6)、納濾裝置(7)、廢水調節池(10)和廢水生化處理裝置(11)通過管道單向順次連接。
9.如權利要求6所述的回收裝置，其特征在于，所述再生酸性廢水儲罐(1)和超濾裝置(2)之間還設置有自清洗過濾器。
10.如權利要求6所述的回收裝置，其特征在于，所述耐酸反滲透裝置(4)包括自動化學清洗裝置。
發明內容
本發明的目的在于提供了一種離子交換再生酸性廢水的回收方法和回收裝置，所述回收方法能夠有效控制廢水中溶解性總固體含量的升高。
為了實現上述發明目的，本發明提供以下技術方案：
本發明提供了一種離子交換再生酸性廢水的回收方法，包括以下步驟：
將離子交換再生酸性廢水進行超濾處理，得到超濾產水；
在酸性條件下，將所述超濾產水進行耐酸反滲透膜處理，得到耐酸反滲透出水和第一濃水；所述耐酸反滲透出水進行回收；
將所述第一濃水進行中和后，進行納濾處理，得到鹽溶液出水和第二濃水；將所述第二濃水進行廢水處理并達到排放標準后進行排放；
將所述鹽溶液出水進行蒸發結晶，得到結晶出料和凝結水；所述結晶出料和凝結水直接進行回收。
優選的，所述超濾處理、耐酸反滲透膜處理和納濾處理的壓力獨立為35-50bar。
優選的，所述超濾處理采用的超濾膜的孔徑為0.02-0.2μm。
優選的，所述納濾處理采用的納濾膜的截留分子量為100-200。
優選的，所述酸性條件為pH值<0.5的條件；
所述中和后的pH值為3-4。

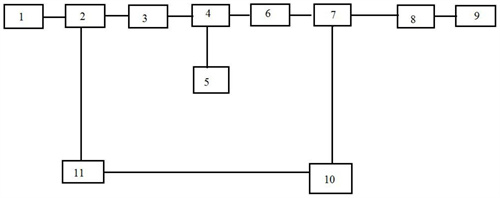

本發明還提供了一種離子交換再生酸性廢水的回收裝置，包括再生酸性廢水儲罐1、超濾裝置2、超濾產水儲罐3、耐酸反滲透裝置4、中和池6、納濾裝置7和蒸發結晶裝置8；
所述再生酸性廢水儲罐1、超濾裝置2、超濾產水儲罐3、耐酸反滲透裝置4、中和池6、納濾裝置7和蒸發結晶裝置8通過管道單向順次連接；
所述再生廢酸儲罐1、超濾產水儲罐3、耐酸反滲透裝置4、中和池6和納濾裝置7均包括壓力提升裝置。
優選的，還包括回收酸儲罐5；
所述再生酸性廢水儲罐1、超濾裝置2、超濾產水儲罐3、耐酸反滲透裝置4和回收酸儲罐5通過管道單向順次連接。
優選的，還包括回收水儲罐9、廢水調節池10和廢水生化處理裝置11；
所述再生酸性廢水儲罐1、超濾裝置2和廢水生化處理裝置11通過管道單向順次連接；
所述再生酸性廢水儲罐1、超濾裝置2、超濾產水儲罐3、耐酸反滲透裝置4、中和池6、納濾裝置7、蒸發結晶裝置8和回收水儲罐9通過管道單向順次連接；
所述再生酸性廢水儲罐1、超濾裝置2、超濾產水儲罐3、耐酸反滲透裝置4、中和池6、納濾裝置7、廢水調節池10和廢水生化處理裝置11通過管道單向順次連接。
優選的，所述再生酸性廢水儲罐1和超濾裝置2之間還設置有自清洗過濾器。
優選的，所述耐酸反滲透裝置4包括自動化學清洗裝置。
本發明提供了一種離子交換再生酸性廢水的回收方法，包括以下步驟：將離子交換再生酸性廢水進行超濾處理，得到超濾產水；在酸性條件下，將所述超濾產水進行耐酸反滲透膜處理，得到耐酸反滲透出水和第一濃水；所述耐酸反滲透出水進行回收；將所述第一濃水進行中和后，進行納濾處理，得到鹽溶液出水和第二濃水；將所述第二濃水進行廢水處理并達到排放標準后進行排放；將所述鹽溶液出水進行蒸發結晶，得到結晶出料和凝結水；所述結晶出料和凝結水直接進行回收。本發明通過耐酸反滲透膜處理使離子交換再生酸性廢水中的鹽(NaCl)與鹽酸分離，使得到的耐酸反滲透出水為稀鹽酸，所述稀鹽酸品質較高，僅含有少量鹽(與進水NaCl濃度相關，如進水NaCl濃度為25000mg/L，則出水稀鹽酸NaCl濃度約為3000-6000mg/L)，所述耐酸反滲透出水進可通過與濃鹽酸混合進行濃度調節后直接回用于離子交換再生或其他需要鹽酸的工藝流程中；而得到的第一濃水則包括濃鹽和少量的鹽酸，經中和后進行納濾處理，得到的鹽溶液出水為氯化鈉溶液，進行蒸發結晶后可以得到氯化鈉粗鹽，而得到的第二濃水為高濃度COD高硬度水進行常規廢水處理后排放即可。在整個過程中，本發明大大節約了氫氧化鈉的用量和蒸汽含量，并有效的控制了廢水中TDS的升高，且所述方法更適用于大規模自動化運行。
（發明人：蘇戰華）
