公布日：2022.04.29
申請日：2022.03.04
分類號：B01D29/03(2006.01)I;B01D29/52(2006.01)I;B01D29/64(2006.01)I;B01D29/94(2006.01)I
摘要
本發明涉及造紙廢水處理技術領域，具體的說是一種造紙企業廢水多級凈化池，包括第一凈化池和第二凈化池，所述第一凈化池由第一方形框構成，所述第一方形框頂部向外擴張，所述第一方形框的兩側均設有出水口，所述出水口內均安裝有過濾板，所述過濾板的外側設有擋板，所述擋板頂部鉸接在第一方形框外側，所述第二凈化池內設有漂浮板，所述第一方形框的頂部兩側均設有存放槽；當?shù)谝粌艋氐膹U水需要凈化時，工作人員手動關閉電磁鐵的開關，當電磁鐵關閉時，廢水通過出水口對擋板擠壓使擋板打開，廢水在通過出水口時依靠過濾板進行凈化處理，處理完成的廢水流入第二凈化池內；當?shù)诙䞍艋貎?nèi)的廢水水位上升，同時帶動第二凈化池內的漂浮板上升。
權利要求書

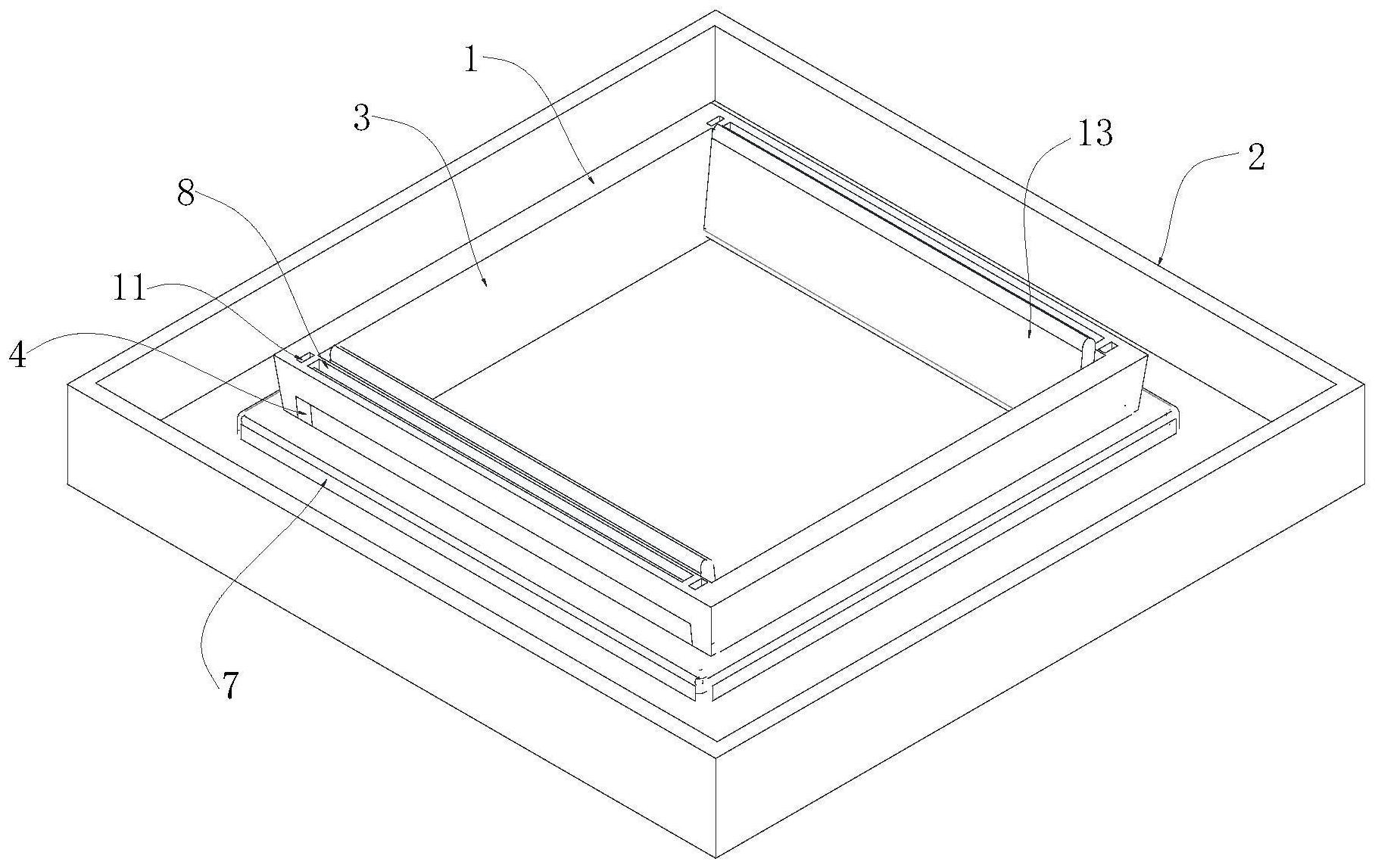

1.一種造紙企業廢水多級凈化池，其特征在于；包括第一凈化池(1)和第二凈化池(2)，所述第一凈化池(1)由第一方形框(3)構成，所述第一方形框(3)頂部向外擴張，所述第一方形框(3)的兩側均設有出水口(4)，所述出水口(4)內均安裝有過濾板(5)，所述過濾板(5)的外側設有擋板(6)，所述擋板(6)頂部鉸接在第一方形框(3)外側，所述第二凈化池(2)內設有漂浮板(7)，所述第一方形框(3)的頂部兩側均設有存放槽(8)，所述存放槽(8)內轉動連接有水平設置的螺旋軸(9)，所述螺旋軸(9)的兩端分別連接有單向傳動齒輪(10)，所述第一方形框(3)的頂部設有與單向傳動齒輪(10)對應的通孔(11)，所述漂浮板(7)的上部連接有垂直設置的齒條(12)，所述齒條(12)穿過通孔(11)并與單向傳動齒輪(10)嚙合傳動，所述存放槽(8)的一端底部連通有排污管，所述過濾板(5)遠離擋板(6)的一側設有清理機構(13)。
2.根據權利要求1所述的一種造紙企業廢水多級凈化池，其特征在于：所述清理機構(13)包括驅動輥(14)和從動輥(15)，所述驅動輥(14)和從動輥(15)分別與支架(29)轉動連接，所述支架(29)與第一方形框(3)固定連接，所述驅動輥(14)和從動輥(15)的外側安裝傳動帶(16)，所述驅動輥(14)和從動輥(15)之間通過傳動帶(16)傳動，所述傳動帶(16)的側面連接有若干組刮板機構(17)。
3.根據權利要求2所述的一種造紙企業廢水多級凈化池，其特征在于：所述螺旋軸(9)的一端穿過第一方形框(3)并連接有從動皮帶輪(18)，所述驅動輥(14)靠近從動皮帶輪(18)的一端固定連接有傳動皮帶輪(19)，所述從動皮帶輪(18)與所述傳動皮帶輪(19)通過皮帶(20)傳動。
4.根據權利要求2或3所述的一種造紙企業廢水多級凈化池，其特征在于：所述刮板機構(17)包括彈性刮板(21)，彈性刮板(21)的一端與所述傳動帶(19)固定連接，所述彈性刮板(21)貼靠在過濾板(5)的一側面設有存放口(22)，所述存放口(22)的一側連通有滑筒(23)，所述滑筒(23)的內側滑動連接有活塞板(24)，所述活塞板(24)遠離存放口(22)的一側鉸接有聯動桿(25)，所述聯動桿(25)遠離活塞板(24)的一側鉸接有拉桿(26)，所述拉桿(26)與所述傳動帶(16)鉸接，所述滑筒(23)的一側設有與拉桿(26)對應的活動口(27)。
5.根據權利要求1至3任意一項所述的一種造紙企業廢水多級凈化池，其特征在于：所述齒條(12)一側設有刻度尺。
6.根據權利要求1至3任意一項所述的一種造紙企業廢水多級凈化池，其特征在于：所述擋板(6)的下端連接有電磁鐵(28)。
發明內容
針對現有技術中的問題，本發明提供了一種造紙企業廢水多級凈化池。
本發明解決其技術問題所采用的技術方案是一種造紙企業廢水多級凈化池；包括第一凈化池和第二凈化池，所述第一凈化池由第一方形框構成，所述第一方形框頂部向外擴張，所述第一方形框的兩側均設有出水口，所述出水口內均安裝有過濾板，所述過濾板的外側設有擋板，所述擋板頂部鉸接在第一方形框外側，所述第二凈化池內設有漂浮板，所述第一方形框的頂部兩側均設有存放槽，所述存放槽內轉動連接有水平設置的螺旋軸，所述螺旋軸的兩端分別連接有單向傳動齒輪，所述第一方形框的頂部設有與單向傳動齒輪對應的通孔，所述漂浮板的上部連接有垂直設置的齒條，所述齒條穿過通孔并與單向傳動齒輪嚙合傳動，所述存放槽的一端底部連通有排污管，所述過濾板遠離擋板的一側設有清理機構。
通過采用上述技術方案，廢水通過過濾板過濾完成時廢水流入第二凈化池內，水位的上升會使漂浮板隨水位上升；通過清理機構能夠?qū)^濾板進行清理，并將清理下的污垢排放到存放槽，且方便通過螺旋軸轉動將污垢推送到排污管排出。
具體的，所述清理機構包括驅動輥和從動輥，所述驅動輥和從動輥分別與支架轉動連接，所述支架與第一方形框固定連接，所述驅動輥和從動輥的外側安裝傳動帶，所述驅動輥和從動輥之間通過傳動帶傳動，所述傳動帶的側面連接有若干組刮板機構。
通過采用上述技術方案，依靠驅動輥傳動時，驅動輥帶動傳動帶運轉，從而帶動清理機構運轉。
具體的，所述螺旋軸的一端穿過第一方形框并連接有從動皮帶輪，所述驅動輥靠近從動皮帶輪的一端固定連接有傳動皮帶輪，所述從動皮帶輪與所述傳動皮帶輪通過皮帶傳動。
通過采用上述技術方案，當螺旋軸轉動時，會帶動從動皮帶輪，從而帶動傳動皮帶輪，通過傳動皮帶輪轉動可以帶動清理機構運行。
具體的，所述刮板機構包括彈性刮板，彈性刮板的一端與所述傳動帶固定連接，所述彈性刮板貼靠在過濾板的一側面設有存放口，所述存放口的一側連通有滑筒，所述滑筒的內側滑動連接有活塞板，所述活塞板遠離存放口的一側鉸接有聯動桿，所述聯動桿遠離活塞板的一側鉸接有拉桿，所述拉桿與所述傳動帶鉸接，所述滑筒的一側設有與拉桿對應的活動口。
通過采用上述技術方案，當刮板機構運行時，廢渣以及雜質會被刮入存放口內；當彈性刮板被擠壓時拉桿通過活動口拉動聯動桿，使聯動桿在滑筒內滑動，當聯動桿在滑動時帶動活塞板在滑筒內滑動，使廢渣以及雜質落入彈性刮板的存放口內，當彈性刮板上升到頂部時，過濾板對彈性刮板的擠壓力消失，彈性刮板回復使拉桿推動聯動桿，使活塞板快速移動，將存放口內的廢渣以及雜質噴出，從而落入存放槽內。
具體的，所述齒條一側設有刻度尺。
通過采用上述技術方案，在齒條上移時方便直觀的了解第二凈化池內水位變化情況。
具體的，所述擋板的下端連接有電磁鐵。
通過采用上述技術方案，工作人員可通過電磁鐵手動控制擋板的打開與關閉。
本發明的有益效果：
(1)本發明所述的一種造紙企業廢水多級凈化池，當?shù)谝粌艋氐膹U水需要凈化時，工作人員手動關閉電磁鐵的開關，當電磁鐵關閉時，廢水通過出水口對擋板擠壓使擋板打開，廢水在通過出水口時依靠過濾板進行凈化處理，處理完成的廢水流入第二凈化池內；當?shù)诙䞍艋貎?nèi)的廢水水位上升，同時帶動第二凈化池內的漂浮板上升，當漂浮板上升時，漂浮板頂部設置的齒條穿過通孔并帶動單向傳動齒輪嚙合傳動，當單向傳動齒輪傳動時帶動單向傳動齒輪兩端的螺旋軸轉動，螺旋軸旋轉可以將存放槽內的污垢推動到存放槽的一端，并通過排污管排出；當螺旋軸轉動時通過螺旋軸的一端穿過第一方形框所的從動皮帶輪轉動，從動皮帶輪轉動時依靠皮帶帶動傳動皮帶輪傳動，當傳動皮帶輪傳動時帶動傳動皮帶輪一端固定的驅動輥轉動，當驅動輥轉動時依靠傳動帶帶動從動輥傳動，當驅動輥與從動輥同時轉動時清理機構開始運行，依靠傳動帶側面連接的若干組彈性刮板對過濾板過濾廢水時產生的廢渣以及雜質進行清理，可以對廢水在凈化處理時產生的廢渣以及雜質進行清理，節約了一定的人力或電力資源的浪費，
(2)本發明所述的一種造紙企業廢水多級凈化池，通過彈性刮板貼靠在過濾板的一側存放口，當傳動帶傳動時，彈性刮板靠在過濾板一側，過濾板對彈性刮板進行擠壓，當彈性刮板被擠壓時拉桿通過活動口拉動聯動桿，使聯動桿在滑筒內滑動，當聯動桿在滑動時帶動活塞板在滑筒內滑動，使廢渣以及雜質落入彈性刮板的存放口內，當彈性刮板上升到頂部時，過濾板對彈性刮板的擠壓力消失，彈性刮板回復使拉桿推動聯動桿，使活塞板快速移動，將存放口內的廢渣以及雜質噴出，從而落入存放槽內，并且螺旋軸旋轉可以將存放槽內的污垢推動到存放槽的一端，并通過存放槽一端底部連通的排污管排除；當廢水凈化完成后工作人員手動打開電磁鐵開關，使電磁鐵吸附在第一凈化池側面封閉出水口，當?shù)诙䞍艋貎?nèi)水位降低使，漂浮板以及齒條開始下降，依靠單向傳動齒輪的作用，齒條下降時不會對單向傳動齒輪產生傳動，加強了對廢水凈化時產生的廢渣以及雜質清理。
（發明人：曹換換）
