公布日：2022.04.29

申請日：2021.11.29

分類號：B08B9/087(2006.01)I;B08B13/00(2006.01)I

摘要

本發明公開了一種沉釩廢水池用池壁刮洗裝置及其使用方法，包括底座，底座的頂部固定連接有立柱，立柱的上方設有橫向板，橫向板的頂部固定連接有電機，橫向板的底部固定連接有縱向板，縱向板的內部轉動連接有第一絲桿，第一絲桿與電機的輸出端固定連接，第一絲桿的外部螺紋連接升降板，升降板的外部固定連接有收集箱，收集箱的外部轉動連接有刮板，收集箱的內部滑動連接有推板；本發明所達到的有益效果是：能夠?qū)Τ菱C廢水池的內壁進行自動清理，相比較傳統的人工手動擦拭，不僅提高了清理效率，同時節約了人工成本，能夠?qū)η謇硐聛淼奈酃高M行自動收集，從而防止污垢掉落到廢水池底部，大大簡化了操作步驟。

權利要求書

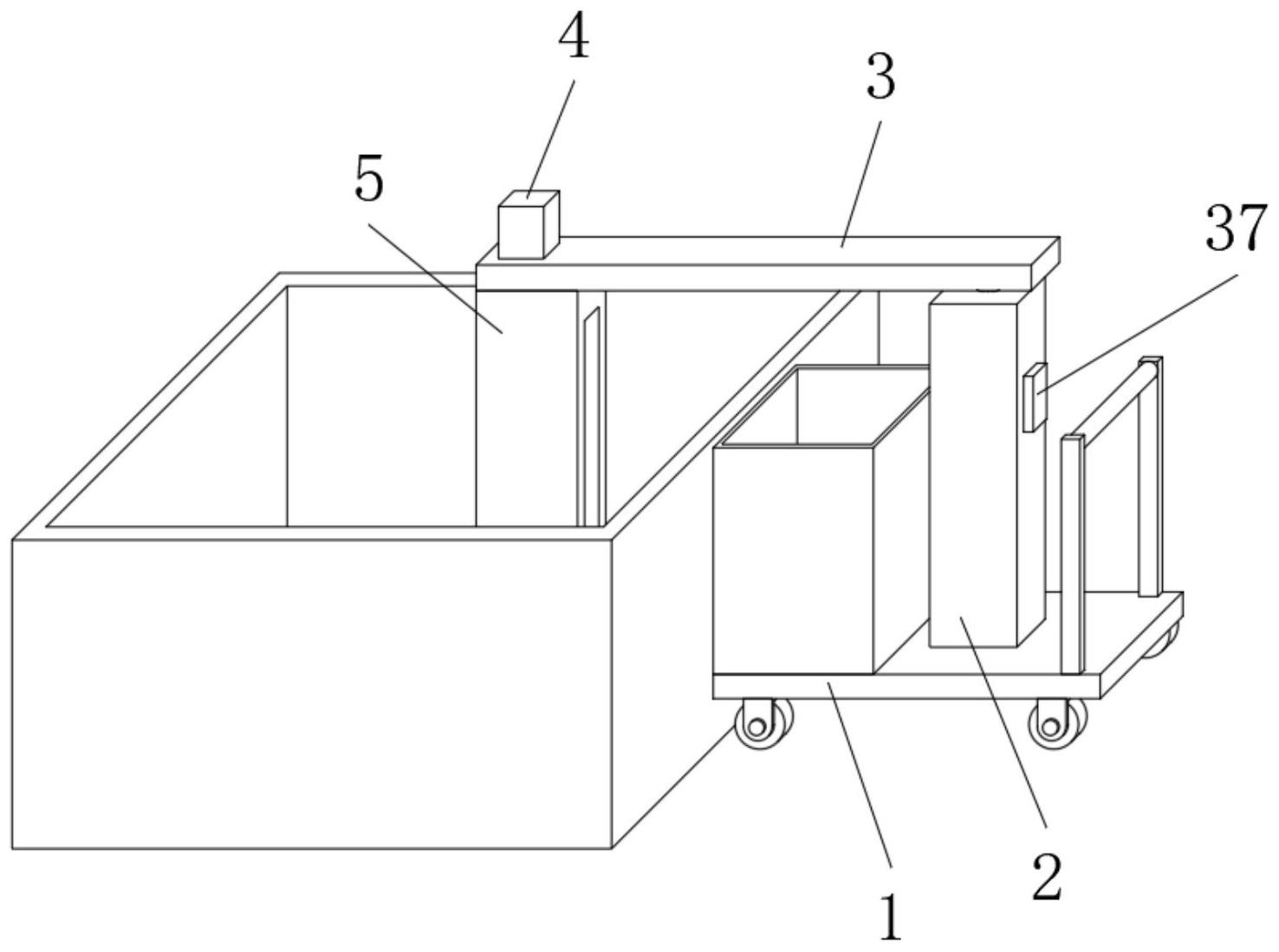

1.一種沉釩廢水池用池壁刮洗裝置及其使用方法，包括底座(1)，其特征在于：所述底座(1)的頂部固定連接有立柱(2)，所述立柱(2)的上方設有橫向板(3)，所述橫向板(3)的頂部固定連接有電機(4)，所述橫向板(3)的底部固定連接有縱向板(5)，所述縱向板(5)的內部轉動連接有第一絲桿(6)，所述第一絲桿(6)與電機(4)的輸出端固定連接，所述第一絲桿(6)的外部螺紋連接升降板(7)，所述升降板(7)的外部固定連接有收集箱(8)，所述收集箱(8)的外部轉動連接有刮板(9)，所述收集箱(8)的內部滑動連接有推板(10)，所述縱向板(5)的內部設有傳動機構(11)。

2.根據權利要求1所述的一種沉釩廢水池用池壁刮洗裝置及其使用方法，其特征在于：所述傳動機構(11)包括套管(12)，所述套管(12)與縱向板(5)轉動連接，所述套管(12)的外部固定連接有第一傳動齒輪(13)，所述第一絲桿(6)的外部固定連接有第二傳動齒輪(14)，所述第二傳動齒輪(14)與第一傳動齒輪(13)嚙合連接，所述升降板(7)的內部開設有方形槽(15)，所述方形槽(15)的內部滑動連接有方形桿(16)，所述方形桿(16)與推板(10)固定連接。

3.根據權利要求2所述的一種沉釩廢水池用池壁刮洗裝置及其使用方法，其特征在于：所述方形桿(16)的內部螺紋連接有第二絲桿(17)，所述第二絲桿(17)的外部轉動連接有支撐板(18)，所述支撐板(18)與方形槽(15)固定連接，所述第二絲桿(17)的一端固定連接有第一錐齒輪(19)，所述升降板(7)的中部轉動連接有轉軸(20)，所述轉軸(20)的底部固定連接有第二錐齒輪(21)，所述第二錐齒輪(21)與第一錐齒輪(19)嚙合連接，所述轉軸(20)的外部固定連接有卡塊(22)，所述套管(12)的內部開設有與卡塊(22)配合使用的卡槽(23)。

4.根據權利要求1所述的一種沉釩廢水池用池壁刮洗裝置及其使用方法，其特征在于：所述收集箱(8)的內部開設有滑槽(24)，所述滑槽(24)的內部滑動連接有擋桿(25)，所述擋桿(25)與滑槽(24)之間固定連接有彈簧(26)，所述刮板(9)的底部且位于擋桿(25)的一側固定連接有連接板(27)，所述連接板(27)的中部開設有通槽(28)，所述通槽(28)的內部滑動連接有第一滑桿(29)，所述第一滑桿(29)與擋桿(25)固定連接。

5.根據權利要求1所述的一種沉釩廢水池用池壁刮洗裝置及其使用方法，其特征在于：所述刮板(9)的對應兩側邊均固定連接有擋板(30)，所述擋板(30)的中部開設有弧形槽(31)，所述弧形槽(31)的內部滑動連接有第二滑桿(32)，所述第二滑桿(32)與收集箱(8)固定連接。

6.根據權利要求1所述的一種沉釩廢水池用池壁刮洗裝置及其使用方法，其特征在于：所述立柱(2)的內部開設有收納槽(33)，所述收納槽(33)的內部固定連接有電動推桿(34)，所述橫向板(3)與電動推桿(34)的輸出端固定連接，所述立柱(2)的內部開設有導向槽(35)，所述導向槽(35)的內部滑動連接有導向桿(36)，所述導向桿(36)與橫向板(3)固定連接。

7.根據權利要求6所述的一種沉釩廢水池用池壁刮洗裝置及其使用方法，其特征在于：所述立柱(2)的外部固定連接有控制面板(37)，所述電機(4)、電動推桿(34)均與控制面板(37)電性連接。

8.根據權利要求1所述的一種沉釩廢水池用池壁刮洗裝置及其使用方法，其特征在于：所述縱向板(5)的內部開設有限位槽(38)，所述限位槽(38)的內部滑動連接有限位塊(39)，所述限位塊(39)與升降板(7)固定連接。

9.根據權利要求1‑8任意一項所述的一種沉釩廢水池用池壁刮洗裝置及其使用方法，其特征在于：包括以下步驟：步驟一：將裝置移動到指定位置，啟動電動推桿(34)，使得電動推桿(34)通過橫向板(3)將縱向板(5)下降至廢水池內部，隨后啟動電機(4)正轉，使得電機(4)帶動第一絲桿(6)轉動，從而通過升降板(7)帶動收集箱(8)向上移動，過程中收集箱(8)帶動刮板(9)將附著在廢水池內壁上的污垢刮至收集箱(8)的內部，當收集箱(8)移動上升到廢水池上方時，升降板(7)上的轉軸(20)將插入到縱向板(5)內部的套管(12)中，第一絲桿(6)轉動時，將會通過第一傳動齒輪(13)和第二傳動齒輪(14)帶動套管(12)轉動，從而在卡塊(22)和卡槽(23)的作用下，使得套管(12)帶動轉軸(20)轉動，進而通過第一錐齒輪(19)和第二錐齒輪(21)帶動地第二絲桿(17)轉動，使得方形桿(16)帶動推板(10)將收集箱(8)中污垢推出至存儲箱中；步驟二：收集箱(8)中的污垢被全部推出后，控制電機(4)反轉，使得升降板(7)帶動收集箱(8)向下移動，同時推板(10)也將回到初始位置，由于刮板(9)能夠在收集箱(8)的外部轉動，使得收集箱(8)向下移動時，在廢水池內壁的擠壓作用下使得刮板(9)向靠近收集箱(8)的方向轉動，此時刮板(9)不會對內壁上的污垢進行清理，從而避免污垢掉落到廢水池的底部，當電機(4)正轉，收集箱(8)向上移動時，擋桿(25)能夠阻止刮板(9)向遠離收集箱(8)的方向轉動，同時在內壁污垢的阻力作用下，使得刮板(9)與廢水池內壁抵緊，從而對污垢進行清理。

發明內容

本發明的目的在于提供一種沉釩廢水池用池壁刮洗裝置及其使用方法，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：

一種沉釩廢水池用池壁刮洗裝置及其使用方法，包括底座，所述底座的頂部固定連接有立柱，所述立柱的上方設有橫向板，所述橫向板的頂部固定連接有電機，所述橫向板的底部固定連接有縱向板，所述縱向板的內部轉動連接有第一絲桿，所述第一絲桿與電機的輸出端固定連接，所述第一絲桿的外部螺紋連接升降板，所述升降板的外部固定連接有收集箱，所述收集箱的外部轉動連接有刮板，所述收集箱的內部滑動連接有推板，所述縱向板的內部設有傳動機構。

優選的，所述傳動機構包括套管，所述套管與縱向板轉動連接，所述套管的外部固定連接有第一傳動齒輪，所述第一絲桿的外部固定連接有第二傳動齒輪，所述第二傳動齒輪與第一傳動齒輪嚙合連接，所述升降板的內部開設有方形槽，所述方形槽的內部滑動連接有方形桿，所述方形桿與推板固定連接。

優選的，所述方形桿的內部螺紋連接有第二絲桿，所述第二絲桿的外部轉動連接有支撐板，所述支撐板與方形槽固定連接，所述第二絲桿的一端固定連接有第一錐齒輪，所述升降板的中部轉動連接有轉軸，所述轉軸的底部固定連接有第二錐齒輪，所述第二錐齒輪與第一錐齒輪嚙合連接，所述轉軸的外部固定連接有卡塊，所述套管的內部開設有與卡塊配合使用的卡槽。

優選的，所述收集箱的內部開設有滑槽，所述滑槽的內部滑動連接有擋桿，所述擋桿與滑槽之間固定連接有彈簧，所述刮板的底部且位于擋桿的一側固定連接有連接板，所述連接板的中部開設有通槽，所述通槽的內部滑動連接有第一滑桿，所述第一滑桿與擋桿固定連接。

優選的，所述刮板的對應兩側邊均固定連接有擋板，所述擋板的中部開設有弧形槽，所述弧形槽的內部滑動連接有第二滑桿，所述第二滑桿與收集箱固定連接。

優選的，所述立柱的內部開設有收納槽，所述收納槽的內部固定連接有電動推桿，所述橫向板與電動推桿的輸出端固定連接，所述立柱的內部開設有導向槽，所述導向槽的內部滑動連接有導向桿，所述導向桿與橫向板固定連接。

優選的，所述立柱的外部固定連接有控制面板，所述電機、電動推桿均與控制面板電性連接。

優選的，所述縱向板的內部開設有限位槽，所述限位槽的內部滑動連接有限位塊，所述限位塊與升降板固定連接。

一種沉釩廢水池用池壁刮洗裝置的使用方法，包括以下步驟：

步驟一：將裝置移動到指定位置，啟動電動推桿，使得電動推桿通過橫向板將縱向板下降至廢水池內部，隨后啟動電機正轉，使得電機帶動第一絲桿轉動，從而通過升降板帶動收集箱向上移動，過程中收集箱帶動刮板將附著在廢水池內壁上的污垢刮至收集箱的內部，當收集箱移動上升到廢水池上方時，升降板上的轉軸將插入到縱向板內部的套管中，第一絲桿轉動時，將會通過第一傳動齒輪和第二傳動齒輪帶動套管轉動，從而在卡塊和卡槽的作用下，使得套管帶動轉軸轉動，進而通過第一錐齒輪和第二錐齒輪帶動地第二絲桿轉動，使得方形桿帶動推板將收集箱中污垢推出至存儲箱中；

步驟二：收集箱中的污垢被全部推出后，控制電機反轉，使得升降板帶動收集箱向下移動，同時推板也將回到初始位置，由于刮板能夠在收集箱的外部轉動，使得收集箱向下移動時，在廢水池內壁的擠壓作用下使得刮板向靠近收集箱的方向轉動，此時刮板不會對內壁上的污垢進行清理，從而避免污垢掉落到廢水池的底部，當電機正轉，收集箱向上移動時，擋桿能夠阻止刮板向遠離收集箱的方向轉動，同時在內壁污垢的阻力作用下，使得刮板與廢水池內壁抵緊，從而對污垢進行清理。

本發明所達到的有益效果是：通過設置的底座、立柱、橫向板、電機、縱向板、第一絲桿、升降板、收集箱與刮板，能夠?qū)崿F(xiàn)對沉釩廢水池的內壁進行自動清理，相比較傳統的人工手動擦拭，不僅提高了清理效率，同時節約了人工成本，通過設置的推板與傳動機構，能夠?qū)崿F(xiàn)對清理下來的污垢進行自動收集，從而防止污垢掉落到廢水池底部，大大簡化了操作步驟。

（發明人：向明勇;楊雪峰;曾江;霍振軍;陳源;蔣屹;官仁權）
