公布日：2022.06.24
申請日：2022.04.28
分類號：C02F9/10(2006.01)I;C02F103/34(2006.01)N
摘要
本發明公開了一種用于醫藥廢水的萃取精餾設備及其處理工藝，旨在提供一種應用于乙腈回收利用的一體式萃取精餾設備，其技術方案要點是一種用于醫藥廢水的萃取精餾設備，包括精餾塔，精餾塔內底部設有精餾室，精餾室內設有再沸裝置，還包括位于精餾室上方的蒸餾室；位于精餾室上方以及蒸餾室隔壁的萃取室；位于萃取室上方且用于連通蒸餾室和萃取室的冷凝室；安裝在蒸餾室和冷凝室上方并分別與精餾室和萃取室連通的冷卻室，通過設置蒸餾室、冷凝室以及萃取室，使醫藥廢水從蒸餾室進入，經過冷凝室和萃取室后從精餾室流出乙腈液體，處理效率高，能夠?qū)︶t(yī)藥廢水中的乙腈有效回收利用，且占地面積小，具有較好推廣意義，本發明適用于醫藥廢水處理。
權利要求書

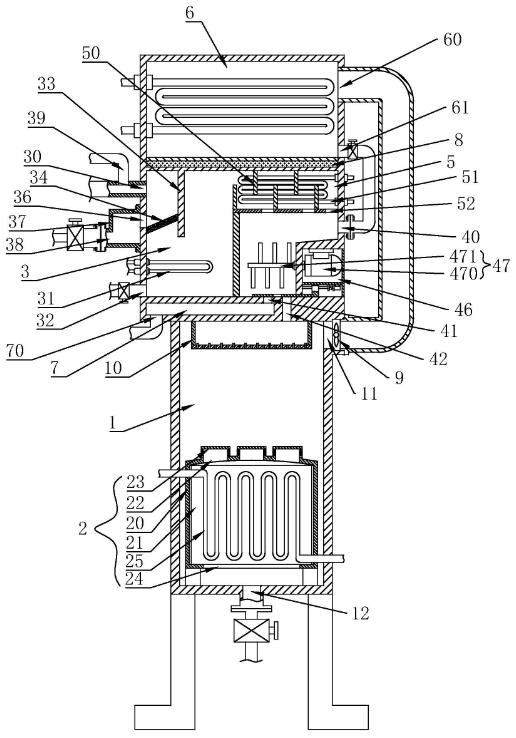

1.一種用于醫藥廢水的萃取精餾設備，包括精餾塔，所述精餾塔內底部設有精餾室(1)，所述精餾室(1)內設有再沸裝置(2)，其特征是，還包括：蒸餾室(3)，所述蒸餾室(3)位于精餾室(1)上方；萃取室(4)，所述萃取室(4)位于精餾室(1)上方，且位于蒸餾室(3)隔壁；冷凝室(5)，所述冷凝室(5)位于萃取室(4)上方，且用于連通蒸餾室(3)和萃取室(4)。
2.根據權利要求1所述的用于醫藥廢水的萃取精餾設備，其特征是，所述蒸餾室(3)包括：進料口(30)，所述進料口(30)開設在蒸餾室(3)側面；加熱裝置(31)，所述加熱裝置(31)安裝在蒸餾室(3)內，且用于加熱蒸餾室(3)內的醫藥廢水；出液口(32)，所述出液口(32)開設在蒸餾室(3)側面，且位于進料口(30)下方；隔板(33)，所述隔板(33)安裝在蒸餾室(3)內，且將蒸餾室(3)內上半部分隔成兩側；過濾網(34)，所述過濾網(34)安裝在蒸餾室(3)位于進料口(30)一側內壁和隔板(33)之間，且傾斜設置,并在底面安裝有蜂窩板(35)；出渣口(36)，所述出渣口(36)開設在蒸餾室(3)位于進料口(30)一側的內壁上；暫儲室(37)，所述暫儲室(37)安裝在蒸餾室(3)位于出渣口(36)一側的外壁上；其中，過濾網(34)向出渣口(36)一側傾斜，且其最低端低于出渣口(36)的最低端；所述暫儲室(37)一側與出渣口(36)連通，另一側設有排渣口(38)。
3.根據權利要求2所述的用于醫藥廢水的萃取精餾設備，其特征是，所述冷凝室(5)包括：擋板(50)，所述擋板(50)包括上擋板(500)和下?lián)醢?/span>(501)，所述上擋板(500)和下?lián)醢?/span>(501)交替設置冷凝室(5)的內壁上；冷凝管(51)，所述冷凝管(51)安裝在冷凝室(5)內；過液口(52)，所述過液口(52)開設在冷凝室(5)位于萃取室(4)上方的底壁上；其中，所述過液口(52)位于下?lián)醢?/span>(501)靠近蒸餾室(3)的一側。
4.根據權利要求3所述的用于醫藥廢水的萃取精餾設備，其特征是，所述萃取室(4)包括：加料口(40)，所述加料口(40)開設在萃取室(4)遠離蒸餾室(3)的側面，且用于添加萃取劑；上液出口(41)，所述上液出口(41)開設在萃取室(4)的底壁上；下液出口(42)，所述下液出口(42)開設在萃取室(4)的底壁上，且與上液出口(41)并排設置，并用于連通萃取室(4)和精餾室(1)；開關板(43)，所述開關板(43)滑動連接在萃取室(4)的底壁上，且開設有排液口(44)；驅動件(45)，所述驅動件(45)安裝在萃取室(4)側面，且用于驅動開關板(43)在萃取室(4)的底壁上滑動，控制排液口(44)與上液出口(41)連通或與下液出口(42)連通；動力室(46)，所述動力室(46)開設在萃取室(4)側面，且用于安裝驅動件(45)；攪拌裝置(47)，所述攪拌裝置(47)用于加速混合萃取劑和醫藥廢水；其中，所述攪拌裝置(47)包括：電機(470)，所述電機(470)安裝在動力室(46)內；
攪拌桿(471)，所述攪拌桿(471)安裝在萃取室(4)內，且延伸出萃取室(4)由電機(470)驅動。
5.根據權利要求4所述的用于醫藥廢水的萃取精餾設備，其特征是，還包括：上液儲腔(7)，所述上液儲腔(7)開設在蒸餾塔位于精餾室(1)與蒸餾室(3)以及萃取室(4)之間，且一端與上液出口(41)連通，另一端設置有排液管(70)。
6.根據權利要求5所述的用于醫藥廢水的萃取精餾設備，其特征是，所述精餾室(1)包括：均流箱(10)，所述均流箱(10)安裝在精餾室(1)的頂壁上；出氣口(11)，所述出氣口(11)開設在精餾室(1)頂端的側面，且出氣口(11)處安裝有風扇(9)；回收口(12)，所述回收口(12)開設在精餾室(1)的底壁上；其中，所述再沸裝置(2)包括：殼體(20)，所述殼體(20)安裝在精餾塔內，且內部形成再沸室(21)；出氣孔(22)，所述出氣孔(22)開設在殼體(20)頂面，且安裝有出氣柱(23)；進液口(24)，所述進液口(24)開設在殼體(20)底面，且用于連通再沸室(21)和蒸餾室(3)；加熱管(25)，所述加熱管(25)安裝在再沸室(21)內，且兩端均貫穿再沸室(21)和蒸餾室(3)延伸至蒸餾塔外。
7.根據權利要求6所述的用于醫藥廢水的萃取精餾設備，其特征是，所述出氣柱(23)包括：柱體(230)，所述柱體(230)一端安裝在出氣孔(22)的內壁上，且頂端呈弧形閉口，并向均流箱(10)一側延伸；過氣孔(231)，所述過氣孔(231)開設在柱體(230)的側面，且圓周等間距排列，并傾斜設置。
8.根據權利要求6所述的用于醫藥廢水的萃取精餾設備，其特征是，所述均流箱(10)包括：通孔(100)，所述通孔(100)開設在均流箱(10)的底面上；過液筒(101)，所述過液筒(101)安裝在通孔(100)內，且包括長筒(1010)和短筒(1011)，并交替設置在均流箱(10)的底面；其中，短筒(1011)長度尺寸與通孔(100)長度尺寸相同，長筒(1010)長度尺寸大于通孔(100)長度尺寸，且向均流箱(10)內延伸。
9.根據權利要求6所述的用于醫藥廢水的萃取精餾設備，其特征是，還包括：冷卻室(6)，所述冷卻室(6)安裝在蒸餾室(3)和冷凝室(5)上方；隔熱腔(8)，所述隔熱腔(8)開設在冷卻室(6)和蒸餾室(3)以及冷凝室(5)之間，且其內填充有隔熱材料；其中，所述冷卻室(6)包括：進氣口(60)，所述進氣口(60)開設在冷卻室(6)的側面，且與出氣口(11)連通；回流口(61)，所述回流口(61)開設在冷卻室(6)的側面，且與加料口(40)連通。10.一種應用于權利要求9所述的用于醫藥廢水的萃取精餾設備的處理工藝，其特征是，包括以下步驟：S1：過濾，通過將含乙腈的醫藥廢水從進料口(30)通向蒸餾室(3)，并通過過濾網(34)進行過濾，除去醫藥廢水中的不溶于水的雜質；S2：蒸餾，通過加熱裝置(31)對蒸餾室(3)內的醫藥廢水進行蒸餾處理，蒸餾室(3)內溫度控制為80°-85°，使得乙腈等物質轉變成氣態；S3：冷凝，通過含乙腈的氣態醫藥廢水從冷凝室(5)中經過并冷凝變成液態，從過液口(52)進入到萃取室(4)；S4：萃取，通過加料口(40)加入萃取劑(該處萃取劑優選采用二氯甲烷)，將乙腈從醫藥廢水中萃取出來，并通過攪拌裝置(47)加速萃取劑和醫藥廢水的混合效率和混合效果，之后靜置；S5：分液，靜置一段時間后，通過驅動件(45)(該處驅動件(45)優選采用絲桿傳動組件)驅動，使得開關板(43)上的排液口(44)與下液出口(42)對齊，將下層液體排入精餾室(1)，之后通過驅動件(45)驅動，使得開關板(43)上的排液口(44)與上液出口(41)對齊，將上層液體排入上液儲腔(7)；S6：精餾，S5步驟中的下層液體進入均流箱(10)，并通過均流箱(10)底面流出，進入到精餾室(1)底部，并從進液口(24)進入再沸室(21)，通過加熱管(25)內通入熱水對再沸室(21)內的下層液體加熱，再沸室(21)內溫度控制為50°-55°，將下層液體中的二氯甲烷轉變成氣態，并從出氣柱(23)出來，同時氣態的二氯甲烷還會與均流箱(10)中滴落的下層液體熱交換，從而氣化下層液體中的二氯甲烷；S7，循環，氣態的二氯甲烷經風扇從出氣口(11)以及進氣口(60)進入到冷卻室(6)，并被冷凝成液體二氯甲烷，同時該二氯甲烷可用作S4步驟的萃取劑；S8，回收，通過精餾室(1)底壁上的回收口(12)回收液態乙腈。
發明內容
針對現有技術存在的不足，本發明的目的在于提供一種應用于乙腈回收利用的一體式萃取精餾設備。
為實現上述目的，本發明提供了如下技術方案：一種用于醫藥廢水的萃取精餾設備，包括精餾塔，精餾塔內底部設有精餾室，精餾室內設有再沸裝置，還包括：
蒸餾室，蒸餾室位于精餾室上方；
萃取室，萃取室位于精餾室上方，且位于蒸餾室隔壁；
冷凝室，冷凝室位于萃取室上方，且用于連通蒸餾室和萃取室。
本發明進一步設置為，蒸餾室包括：
進料口，進料口開設在蒸餾室側面；
加熱裝置，加熱裝置安裝在蒸餾室內，且用于加熱蒸餾室內的醫藥廢水；
出液口，出液口開設在蒸餾室側面，且位于進料口下方；
隔板，隔板安裝在蒸餾室內，且將蒸餾室內上半部分隔成兩側；
過濾網，過濾網安裝在蒸餾室位于進料口一側內壁和隔板之間，且傾斜設置,并在底面安裝有蜂窩板；
出渣口，出渣口開設在蒸餾室位于進料口一側的內壁上；
暫儲室，暫儲室安裝在蒸餾室位于出渣口一側的外壁上；
其中，過濾網向出渣口一側傾斜，且其最低端低于出渣口的最低端；暫儲室一側與出渣口連通，另一側設有排渣口。
本發明進一步設置為，冷凝室包括：
擋板，擋板包括上擋板和下?lián)醢�，上擋板和下�(lián)醢褰惶嬖O(shè)置冷凝室的內壁上；
冷凝管，冷凝管安裝在冷凝管內；
過液口，過液口開設在冷凝室位于萃取室上方的底壁上；
其中，過液口位于下?lián)醢蹇拷麴s室的一側。
本發明進一步設置為，萃取室包括：
加料口，加料口開設在萃取室遠離蒸餾室的側面，且用于添加萃取劑；
上液出口，上液出口開設在萃取室的底壁上；
下液出口，下液出口開設在萃取室的底壁上，且與上液出口并排設置，并用于連通萃取室和精餾室；
開關板，開關板滑動連接在萃取室的底壁上，且開設有排液口；
驅動件，驅動件安裝在萃取室側面，且用于驅動開關板在萃取室的底壁上滑動，控制排液口與上液出口連通或與下液出口連通；
動力室，動力室開設在萃取室側面，且用于安裝驅動件；
攪拌裝置，攪拌裝置用于加速混合萃取劑和醫藥廢水；
其中，攪拌裝置包括：
電機，電機安裝在動力室內；
攪拌桿，攪拌桿安裝在萃取室內，且延伸出萃取室由電機驅動。
本發明進一步設置為，還包括：
上液儲腔，上液儲腔開設在蒸餾塔位于精餾室與蒸餾室以及萃取室之間，且一端與上液出口連通，另一端設置有排液管。
本發明進一步設置為，精餾室包括：
均流箱，均流箱安裝在精餾室的頂壁上；
出氣口，出氣口開設在精餾室頂端的側面，且出氣口處安裝有風扇；
回收口，回收口開設在精餾室的底壁上；
其中，再沸裝置包括：
殼體，殼體安裝在精餾塔內，且內部形成再沸室；
出氣孔，出氣孔開設在殼體頂面，且安裝有出氣柱；
進液口，進液口開設在殼體底面，且用于連通再沸室和蒸餾室；
加熱管，加熱管安裝在再沸室內，且兩端均貫穿再沸室和蒸餾室延伸至蒸餾塔外。
本發明進一步設置為，出氣柱包括：
柱體，柱體一端安裝在出氣孔的內壁上，且頂端呈弧形閉口，并向均流箱一側延伸；
過氣孔，過氣孔開設在柱體的側面，且圓周等間距排列，并傾斜設置。
本發明進一步設置為，均流箱包括：
通孔，通孔開設在均流箱的底面上；
過液筒，過液筒安裝在通孔內，且包括長筒和短筒，并交替設置在均流箱的底面；
其中，短筒長度尺寸與通孔長度尺寸相同，長筒長度尺寸大于通孔長度尺寸，且向均流箱內延伸。
本發明進一步設置為，還包括：
冷卻室，冷卻室安裝在蒸餾室和冷凝室上方；
隔熱腔，隔熱腔開設在冷卻室和蒸餾室以及冷凝室之間，且其內填充有隔熱材料；
其中，冷卻室包括：
進氣口，進氣口開設在冷卻室的側面，且與出氣口連通；
回流口，回流口開設在冷卻室的側面，且與加料口連通。
一種用于醫藥廢水萃取精餾的處理工藝，包括以下步驟：
S1：過濾，通過將含乙腈的醫藥廢水從進料口通向蒸餾室，并通過過濾網進行過濾，除去醫藥廢水中的不溶于水的雜質；
S2：蒸餾，通過加熱裝置對蒸餾室內的醫藥廢水進行蒸餾處理，蒸餾室內溫度控制為80°-85°，使得乙腈等物質轉變成氣態；
S3：冷凝，通過含乙腈的氣態醫藥廢水從冷凝室中經過并冷凝變成液態，從過液口進入到萃取室；
S4：萃取，通過加料口加入萃取劑(該處萃取劑優選采用二氯甲烷)，將乙腈從醫藥廢水中萃取出來，并通過攪拌裝置加速萃取劑和醫藥廢水的混合效率和混合效果，之后靜置；
S5：分液，靜置一段時間后，通過驅動件(該處驅動件優選采用絲桿傳動組件)驅動，使得開關板上的排液口與下液出口對齊，將下層液體排入精餾室，之后通過驅動件驅動，使得開關板上的排液口與上液出口對齊，將上層液體排入上液儲腔；
S6：精餾，S5步驟中的下層液體進入均流箱，并通過均流箱底面流出，進入到精餾室底部，并從進液口進入再沸室，通過加熱管內通入熱水對再沸室內的下層液體加熱，再沸室內溫度控制為50°-55°，將下層液體中的二氯甲烷轉變成氣態，并從出氣柱出來，同時氣態的二氯甲烷還會與均流箱中滴落的下層液體熱交換，從而氣化下層液體中的二氯甲烷；
S7，循環，氣態的二氯甲烷經風扇從出氣口以及進氣口進入到冷卻室，并被冷凝成液體二氯甲烷，同時該二氯甲烷可用作S4步驟的萃取劑；
S8，回收，通過精餾室底壁上的回收口回收液態乙腈。
本發明的有益效果為
1.通過在精餾塔內加設蒸餾室、冷凝室以及萃取室，使得含乙腈的醫藥廢水從蒸餾室進入，經過冷凝室和萃取室、最后從精餾室流出高含量乙腈，處理效率高，處理效果較好，能夠?qū)︶t(yī)藥廢水中的乙腈有效回收利用，且占地面積小，具有較好推廣意義；
2.通過在蒸餾室內設置過濾網，便于對醫藥廢水進行預處理，有效去除醫藥廢水中不溶于水的雜質，便于后續的蒸餾，其中，在蒸餾室位于進料口一側的內壁上開設出渣口，使得雜質不容易堆積在過濾網上，從而有效延長過濾網的使用壽命，并且暫儲室的設置，使得大部分雜質堆積在暫儲室，進一步減少過濾網發生堵塞的可能；
3.通過在冷凝室設置擋板，增加冷凝時間，從而提高冷凝效果，并且冷凝室位于下?lián)醢蹇拷麴s室一側的底壁上均開設過液口，從而保證冷凝室內含乙腈的溶液進入到萃取室；
4.通過在萃取室內設置攪拌裝置，從而有效提高萃取劑與含乙腈溶液的混合效率以及混合效果，同時通過驅動件驅動開關板，使得排液口能夠依次在下液出口和上液出口之間導通，從而便于對萃取室內分層溶液進行分液，并通過上液儲腔將上層溶液排出進行處理；
5.通過在精餾室設置均流箱，從而保證從均流箱滴落的二氯甲烷和乙腈混合液能夠呈平面式下落，提高與再沸裝置內出來的氣態二氯甲烷接觸，通過氣態二氯甲烷的傳熱，分離部分滴落的混合液中的二氯甲烷，并通過出氣口排出；
6.通過在再沸室頂面設置柱體，且過氣孔開設在柱體側面，可以避免從均流箱低落的混合液從出氣孔進入，保證出氣孔的出氣效率，保證二氯甲烷的分離效率和分離效果；
7.通過設置冷卻室，便于將分離出來的二氯甲烷氣體轉變成液體，并應用于萃取室的萃取，便于萃取劑的循環利用，有效提高利用率，減少處理成本，并且二氯甲烷不外排，避免對環境造成污染。
（發明人：徐小亮;黃金銀;李彪;徐華;曾凡波）
