公布日：2022.10.18
申請日：2022.08.08
分類號：F23G5/00(2006.01)I;F23G5/44(2006.01)I;F23G5/46(2006.01)I;F23G7/00(2006.01)I;F23G7/04(2006.01)I;F23G7/05(2006.01)I;F23G7/06(2006.01)I;F23J15/02
(2006.01)I;F23J15/06(2006.01)I;F23L7/00(2006.01)I;F22B1/16(2006.01)I;F22D1/16(2006.01)I;F22D1/50(2006.01)I;F22G7/12(2006.01)I
摘要
本發明公開了一種三廢耦合一體化處理系統，包括三廢內熱反應器(1)、冷卻煙道(2)、脫硫除塵排放系統(3)和能源回收系統(4)，廢氣、廢渣和廢液能夠在三廢內熱反應器(1)內燃燒產生高溫煙氣，所述高溫煙氣能夠進入冷卻煙道(2)放熱，放熱后的所述高溫煙氣能夠進入脫硫除塵排放系統(3)，能源回收系統(4)能夠回收所述高溫煙氣在冷卻煙道(2)內放出的熱量。所述三廢耦合一體化處理系統能夠同時處理鋼鐵行業產生的廢氣(煙氣)、廢渣(爐渣、飛灰、煤矸石等)、廢液(污水、污泥等)，在消除燒結煙氣和其他鋼鐵工業廢物的同時，回收煙氣余熱，實現能質利用和污染治理的一體化協同控制。
權利要求書
1.一種三廢耦合一體化處理系統，其特征在于，所述三廢耦合一體化處理系統包括三廢內熱反應器(1)、冷卻煙道(2)、脫硫除塵排放系統(3)和能源回收系統(4)，廢氣、廢渣和廢液能夠在三廢內熱反應器(1)內燃燒產生高溫煙氣，所述高溫煙氣能夠進入冷卻煙道(2)放熱，放熱后的所述高溫煙氣能夠進入脫硫除塵排放系統(3)，能源回收系統(4)能夠回收所述高溫煙氣在冷卻煙道(2)內放出的熱量。
2.根據權利要求1所述的三廢耦合一體化處理系統，其特征在于，三廢內熱反應器(1)為筒形結構，三廢內熱反應器(1)的底部設有廢氣入口(11)，三廢內熱反應器(1)的下部設有廢渣入口(12)，三廢內熱反應器(1)的中下部設有廢液入口(13)。
3.根據權利要求2所述的三廢耦合一體化處理系統，其特征在于，三廢內熱反應器(1)的下部還設有助燃氣入口(14)，廢氣入口(11)通過第一燒結排煙管道(51)與燒結機(5)的排煙口連接，助燃氣入口(14)通過第二燒結排煙管道(52)與燒結機(5)的排煙口連接。
4.根據權利要求1所述的三廢耦合一體化處理系統，其特征在于，三廢內熱反應器(1)的上端設有排煙口，三廢內熱反應器(1)和冷卻煙道(2)之間設有旋風除塵器(6)，旋風除塵器(6)的氣體出口與冷卻煙道(2)的入口連通，旋風除塵器(6)的氣體入口與三廢內熱反應器(1)的排煙口連通，旋風除塵器(6)的排渣口與三廢內熱反應器(1)的下部連通。
5.根據權利要求1所述的三廢耦合一體化處理系統，其特征在于，冷卻煙道(2)內沿氣流方向依次設有高溫省煤器(21)、SCR反應器(22)和低溫省煤器(23)，冷卻煙道(2)內還設有第一換熱器組(24)，第一換熱器組(24)含有依次連接的第一低溫過熱器、第一高溫過熱器和第一末級過熱器，第一換熱器組(24)位于冷卻煙道(2)的入口和高溫省煤器(21)之間。
6.根據權利要求5所述的三廢耦合一體化處理系統，其特征在于，冷卻煙道(2)為汽化冷卻煙道，冷卻煙道(2)內還設有第二換熱器組(25)，第二換熱器組(25)含有依次連接的第二低溫再熱器和第二末級再熱器，第二換熱器組(25)位于冷卻煙道(2)的入口和高溫省煤器(21)之間。
7.根據權利要求6所述的三廢耦合一體化處理系統，其特征在于，冷卻煙道(2)含有沿氣流方向依次設置的汽化冷卻煙道段(26)和非汽化冷卻煙道段(27)，高溫省煤器(21)、第一換熱器組(24)和第二換熱器組(25)均位于汽化冷卻煙道段(26)內，SCR反應器(22)和低溫省煤器(23)均位于非汽化冷卻煙道段(27)內。

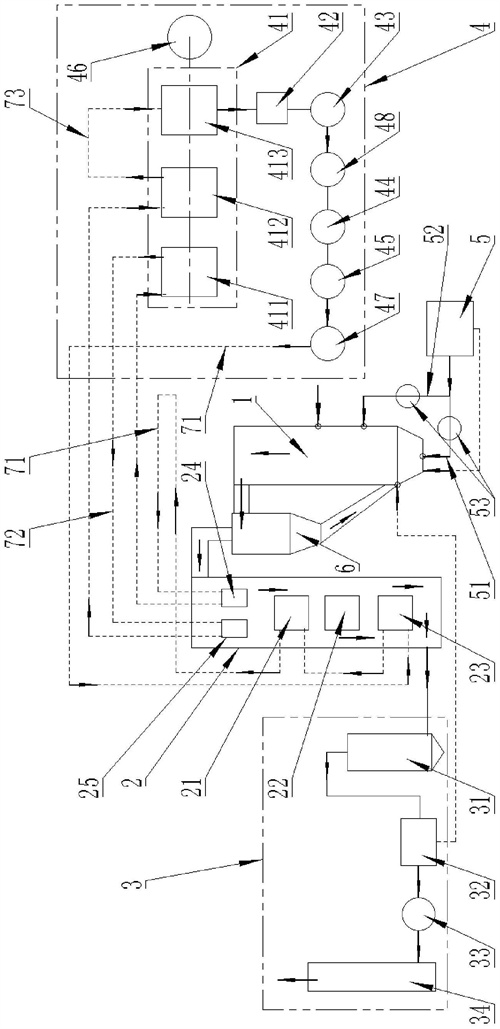

8.根據權利要求6或7所述的三廢耦合一體化處理系統，其特征在于，能源回收系統(4)含有依次連接的汽輪機(41)、凝汽器(42)、凝結水泵(43)、除氧器(44)和給水泵(45)，汽輪機(41)含有高壓缸(411)、中壓缸(412)和低壓缸(413)，給水泵(45)的出口通過第一管線(71)依次與低溫省煤器(23)、高溫省煤器(21)和第一換熱器組(24)連接后再與高壓缸(411)的入口連接，高壓缸(411)的出口通過第二管線(72)與第二換熱器組(25)連接后再與中壓缸(412)的入口連接，中壓缸(412)的出口通過第三管線(73)與凝汽器(42)的入口連接。
9.根據權利要求5所述的三廢耦合一體化處理系統，其特征在于，能源回收系統(4)含有依次連接的汽輪機(41)、汽輪機(41)、凝汽器(42)、凝結水泵(43)、除氧器(44)和給水泵(45)，汽輪機(41)含有高壓缸(411)、中壓缸(412)和低壓缸(413)，給水泵(45)的出口通過第一管線(71)依次與低溫省煤器(23)、高溫省煤器(21)和第一換熱器組(24)連接后再與高壓缸(411)的入口連接，高壓缸(411)的出口通過第四管線(74)與中壓缸(412)的入口連接，中壓缸(412)的出口通過第三管線(73)與凝汽器(42)的入口連接。
10.根據權利要求1所述的三廢耦合一體化處理系統，其特征在于，脫硫除塵排放系統(3)沿氣流方向含有依次連接的半干法脫硫塔(31)、除塵器(32)、引風機(33)和煙囪(34)，或者，脫硫除塵排放系統(3)沿氣流方向含有依次連接的引風機(33)、濕法脫硫塔(35)、濕電除塵器(36)和煙囪(34)。
發明內容
為了同時處理三廢(廢氣、廢渣和廢液)，本發明提供了一種三廢耦合一體化處理系統，所述三廢耦合一體化處理系統能夠同時處理鋼鐵行業產生的廢氣(煙氣)、廢渣(爐渣、飛灰、煤矸石等)、廢液(污水、污泥等)，在消除燒結煙氣和其他鋼鐵工業廢物的同時，回收煙氣余熱，實現能質利用和污染治理的一體化協同控制。
本發明解決其技術問題所采用的技術方案是：
一種三廢耦合一體化處理系統，包括三廢內熱反應器、冷卻煙道、脫硫除塵排放系統和能源回收系統，廢氣、廢渣和廢液能夠在三廢內熱反應器內燃燒產生高溫煙氣，所述高溫煙氣能夠進入冷卻煙道放熱，放熱后的所述高溫煙氣能夠進入脫硫除塵排放系統，能源回收系統能夠回收所述高溫煙氣在冷卻煙道內放出的熱量。
三廢內熱反應器為筒形結構，三廢內熱反應器的底部設有廢氣入口，三廢內熱反應器的下部設有廢渣入口，三廢內熱反應器的中下部設有廢液入口。
三廢內熱反應器的下部還設有助燃氣入口，廢氣入口通過第一燒結排煙管道與燒結機的排煙口連接，助燃氣入口通過第二燒結排煙管道與燒結機的排煙口連接。
三廢內熱反應器的上端設有排煙口，三廢內熱反應器和冷卻煙道之間設有旋風除塵器，旋風除塵器的氣體出口與冷卻煙道的入口連通，旋風除塵器的氣體入口與三廢內熱反應器的排煙口連通，旋風除塵器的排渣口與三廢內熱反應器的下部連通。
冷卻煙道內沿氣流方向依次設有高溫省煤器、SCR反應器和低溫省煤器，冷卻煙道內還設有第一換熱器組，第一換熱器組含有依次連接的第一低溫過熱器、第一高溫過熱器和第一末級過熱器，第一換熱器組位于冷卻煙道的入口和高溫省煤器之間。
冷卻煙道為汽化冷卻煙道，冷卻煙道內還設有第二換熱器組，第二換熱器組含有依次連接的第二低溫再熱器和第二末級再熱器，第二換熱器組位于冷卻煙道的入口和高溫省煤器之間。
冷卻煙道含有沿氣流方向依次設置的汽化冷卻煙道段和非汽化冷卻煙道段，高溫省煤器、第一換熱器組和第二換熱器組均位于汽化冷卻煙道段內，SCR反應器和低溫省煤器均位于非汽化冷卻煙道段內。
能源回收系統含有依次連接的汽輪機、凝汽器、凝結水泵、除氧器和給水泵，汽輪機含有高壓缸、中壓缸和低壓缸，給水泵的出口通過第一管線依次與低溫省煤器、高溫省煤器和第一換熱器組連接后再與高壓缸的入口連接，高壓缸的出口通過第二管線與第二換熱器組連接后再與中壓缸的入口連接，中壓缸的出口通過第三管線與凝汽器的入口連接。
能源回收系統含有依次連接的汽輪機、汽輪機、凝汽器、凝結水泵、除氧器和給水泵，汽輪機含有高壓缸、中壓缸和低壓缸，給水泵的出口通過第一管線依次與低溫省煤器、高溫省煤器和第一換熱器組連接后再與高壓缸的入口連接，高壓缸的出口通過第四管線與中壓缸的入口連接，中壓缸的出口通過第三管線與凝汽器的入口連接。
脫硫除塵排放系統沿氣流方向含有依次連接的半干法脫硫塔、除塵器、引風機和煙囪，或者，脫硫除塵排放系統沿氣流方向含有依次連接的引風機、濕法脫硫塔、濕電除塵器和煙囪。
本發明的有益效果是：在消除燒結煙氣和其他鋼鐵工業廢物的同時，回收煙氣余熱，并產生了大量清潔電能和高溫高壓蒸汽，實現能質利用和污染治理的一體化協同控制。
（發明人：張金成;張爍;丁勇山;宋著坤）
