公布日：2022.04.15
申請日：2021.11.24
分類號：C02F9/10(2006.01)I;C02F103/18(2006.01)N
摘要
一種改進型脫硫廢水處理系統，所述系統包括：預處理裝置、脫氣處理裝置、蒸發濃縮裝置和濃縮液排放裝置；所述預處理裝置包括：初次沉淀池和曝氣調節池；所述蒸發濃縮裝置包括蒸發分離器、蒸汽洗滌塔；所述濃縮液排放裝置包括母液罐、母液排放泵和撈渣機；所述曝氣調節池設置有加藥裝置和多個曝氣裝置。該系統無需軟化工藝、對現有的晶種法MVR工藝進行了改進、無需末端煙道干化系統，能夠?qū)崿F(xiàn)脫硫廢水的零排放，以解決目前脫硫廢水處理系統工藝路線流程長、末端煙道干化增加機組煤耗等技術問題。
權利要求書
1.一種改進型脫硫廢水處理系統，其特征在于，所述系統包括：預處理裝置、脫氣處理裝置、蒸發濃縮裝置和濃縮液排放裝置；所述預處理裝置包括：初次沉淀池和曝氣調節池；所述蒸發濃縮裝置包括蒸發分離器、蒸汽洗滌塔；所述濃縮液排放裝置包括母液罐、母液排放泵和撈渣機；所述初次沉淀池和所述曝氣調節池的入口連接，所述曝氣調節池的出口與所述脫氣處理裝置連接；所述脫氣處理裝置用于將脫氣處理后的脫硫廢水輸入所述蒸發分離器的第一入口；所述蒸發分離器具有位于頂部的第一出口和位于底部的第二出口；所述第一出口與所述蒸汽洗滌塔連接，所述第二出口與所述濃縮液排放裝置連接；所述曝氣調節池設置有加藥裝置，所述加藥裝置中包括氧化劑，所述氧化劑對廢水進行氧化調節，使其在所述脫氣處理裝置進行脫氣。
2.根據權利要求1所述的一種改進型脫硫廢水處理系統，其特征在于，所述加藥裝置包括酸、堿、次氯酸鈉的藥劑儲罐及加藥計量泵。
3.根據權利要求1所述的一種改進型脫硫廢水處理系統，其特征在于，所述曝氣調節池還包括多個曝氣裝置，所述曝氣裝置包括：曝氣支管和曝氣筒；所述曝氣支管上等間隔設置預設數量的曝氣筒。
4.根據權利要求3所述的一種改進型脫硫廢水處理系統，其特征在于，所述曝氣支管的材質為PPH塑料。
5.根據權利要求1-4任一所述的一種改進型脫硫廢水處理系統，其特征在于，所述初次沉淀池所配的機械設備刮泥機或者抓斗采用的材質為碳鋼襯膠。
6.根據權利要求1-4任一所述的一種改進型脫硫廢水處理系統，其特征在于，所述初次沉淀池的底部設置排泥管和排泥泵，所述的排泥泵為排泥螺桿泵。
7.根據權利要求6所述的一種改進型脫硫廢水處理系統，其特征在于，所述排泥管上設置有壓縮空氣沖洗裝置和水反洗裝置。
8.根據權利要求1-4，7任一所述的一種改進型脫硫廢水處理系統，其特征在于，所述脫氣處理裝置包括廢水提升泵、板式換熱器和脫氣器；所述廢水提升泵通過所述板式換熱器與所述脫氣器連接。
9.根據權利要求1-4，7任一所述的一種改進型脫硫廢水處理系統，其特征在于，所述的濃縮液排放至撈渣機系統。
10.根據權利要求1-4，7任一所述的一種改進型脫硫廢水處理系統，其特征在于，所述濃縮液排放裝置的管道為耐磨陶瓷鋼復合管。
發明內容
針對上述技術問題，本發明提供了一種改進型脫硫廢水處理系統，預處理裝置設置初次沉淀池與曝氣調節池，蒸發濃縮裝置對晶種法MVR蒸發器系統進行了改進，濃縮液排放裝置采用撈渣機干化，以解決目前脫硫廢水處理系統工藝路線流程長、末端煙道干化增加機組煤耗等技術問題。
為了達到上述目的，本發明是通過以下技術方案實現的：

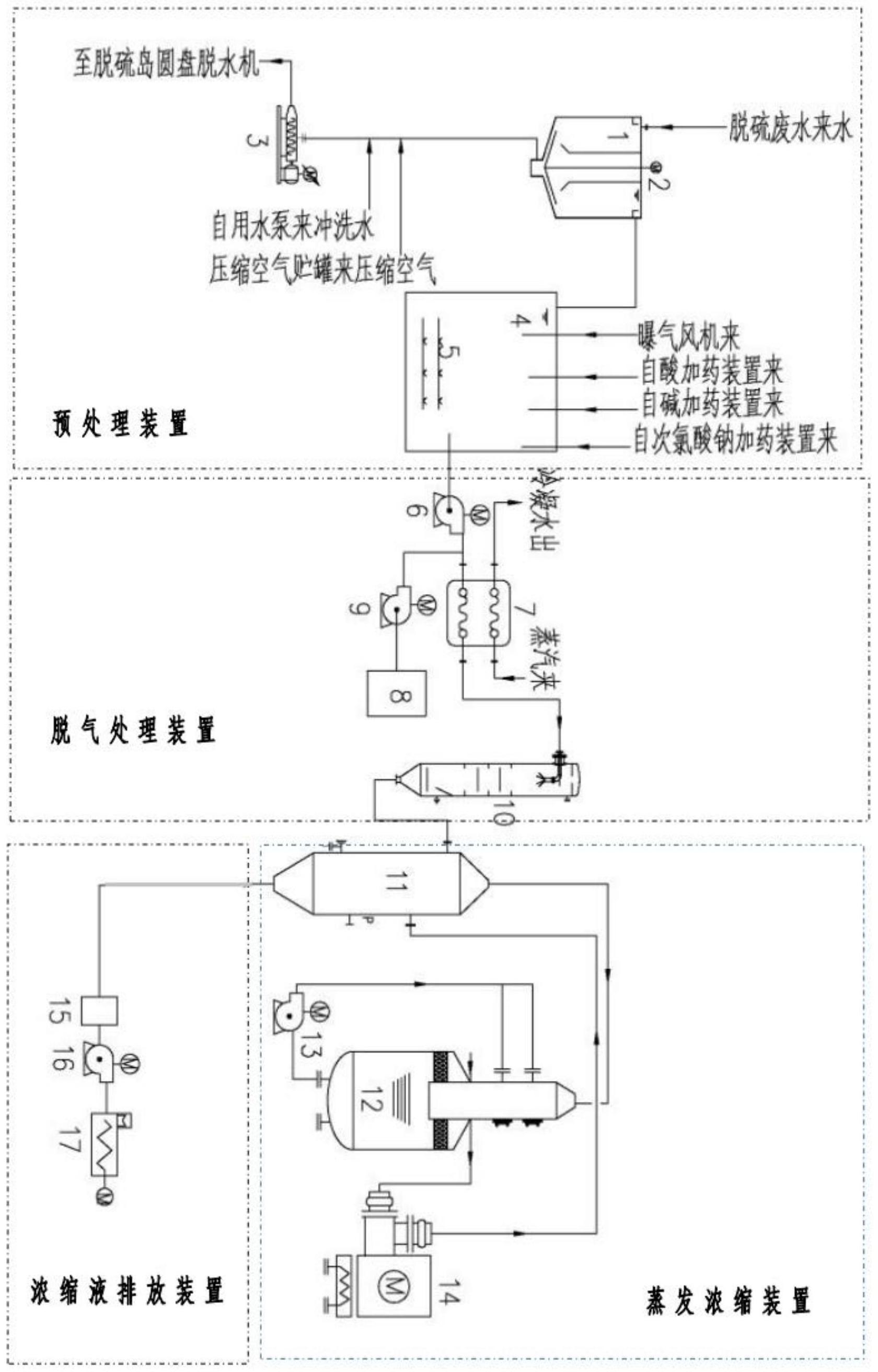

一種改進型脫硫廢水處理系統，所述系統包括：預處理裝置、脫氣處理裝置、蒸發濃縮裝置和濃縮液排放裝置；
所述預處理裝置包括：初次沉淀池和曝氣調節池；所述蒸發濃縮裝置包括蒸發分離器、蒸汽洗滌塔；所述濃縮液排放裝置包括母液罐、母液排放泵和撈渣機；
所述初次沉淀池和所述曝氣調節池的入口連接，所述曝氣調節池的出口與所述脫氣處理裝置連接；所述脫氣處理裝置用于將脫氣處理后的脫硫廢水輸入所述蒸發分離器的第一入口；所述蒸發分離器具有位于頂部的第一出口和位于底部的第二出口；所述第一出口與所述蒸汽洗滌塔連接，所述第二出口與所述濃縮液排放裝置連接。
所述蒸發濃縮裝置包括壓縮機；所述蒸發分離器還具有第二入口，所述第二入口與所述壓縮機的出口連接，所述壓縮機的入口與所述蒸汽洗滌塔連接。
所述第一出口設置有絲網除沫器。
所述蒸發分離器用于對所述脫氣處理裝置輸出的脫硫廢水進行蒸發，以得到蒸汽和母液，所述蒸汽洗滌塔用于洗滌由所述蒸發分離器輸出的所述蒸汽，并將洗滌后的所述蒸汽輸入所述壓縮機；
所述濃縮液排放裝置用于收集所述母液。
在一種可能的實現方式中，所述蒸汽洗滌塔中設置循環管道，所述循環管道上設置有蒸汽洗滌泵。
所述母液罐和所述撈渣機通過所述母液排放泵連接。
所述濃縮液排放裝置用于將所述蒸發濃縮裝置產生的母液排放至電廠撈渣機系統，通過爐渣的高溫高熱將濃縮液進行蒸干，帶走鹽分。
在一種可能的實現方式中，所述濃縮液排放裝置的管道為耐磨陶瓷鋼復合管；脫硫廢水經蒸發濃縮裝置后的濃縮液固含量在10-12％左右，溫度90度，輸送管道要考慮耐磨、耐熱、抗沖擊、耐腐蝕，并且容易焊接和安裝，所以濃縮液排放裝置用耐磨陶瓷鋼復合管。
所述脫氣處理裝置用于對所述預處理裝置輸出的待脫氣的廢水進行脫氣處理，將脫氣處理后的廢水輸入所述蒸發濃縮裝置。
在一種可能的實現方式中，所述脫氣處理裝置的廢水輸出到所述蒸發濃縮裝置時，廢水的懸浮物含量控制在1-2％。
所述脫氣處理裝置包括：廢水提升泵、板式換熱器、脫氣器；所述廢水提升泵通過所述板式換熱器與所述脫氣器連接；其中，所述廢水提升泵用來將曝氣調節池的廢水提升加壓后進入到板式換熱器；所述板式換熱器用于對所述待脫氣的廢水進行加熱，并將加熱后的待脫氣廢水輸入所述脫氣器；所述清洗箱用于對所述板式換熱器進行在線清洗。
在一種可能的實現方式中，所述板式換熱器為自清洗換熱器，無需拆卸換熱設備，完成在線清洗。所述板式換熱器包括清洗泵和清洗箱，運行一段時間后，通過在清洗箱中配置一定濃度的清洗劑對板式換熱器進行循環清洗，從而減少垢質對板式換熱器的污堵，提高換熱效率；同時，板式換熱器將對經過預處理步驟后繼續輸送至脫氣器的廢水進行加熱，便于在脫氣器中去除廢水中的二氧化碳和氧氣，除此之外，還能加快下一步的蒸發濃縮步驟。
在一種可能的實現方式中，經過脫氣后的廢水在輸入蒸發濃縮裝置中需要加入氫氧化鈉進行PH的調節，以保證整個系統運行的穩定性，PH調整范圍為7-8左右。
所述預處理裝置包括：初次沉淀池和曝氣調節池；所述初次沉淀池和所述曝氣調節池的入口連接，所述曝氣調節池的出口與所述板式換熱器連接。
所述初次沉淀池的底部設置排泥管和排泥泵，所述的排泥泵為排泥螺桿泵；所述初次沉淀池為帶有刮泥機的豎流式沉淀池或帶有抓斗機的平流式沉淀池，用于將脫硫廢水中顆粒細小的懸浮物、粉塵、脫硫產物(硫酸鈣、亞硫酸鈣)、可溶性的氯化物、氟化物等通過重力沉降的方式去除，減輕后續處理設施的負荷；初次沉淀池所配的機械設備刮泥機或者抓斗采用的材質為碳鋼襯膠。
在一種可能的實現方式中，所述初次沉淀池所產生的污泥經排泥螺桿泵輸送至圓盤脫水機進行脫水后排放至石膏庫，作為石膏產品出售。
所述排泥管上設置有壓縮空氣沖洗裝置和水反洗裝置，用于對初沉池及排泥管、排泥泵進行氣、水沖洗，從而保障排泥系統的無堵塞穩定運行。
所述曝氣調節池設置有均勻曝氣裝置；所述曝氣裝置包括：曝氣支管和曝氣筒；所述曝氣支管的材質為PPH塑料管，所述曝氣支管上等間隔設置預設數量的曝氣筒，所述預設數量大于預設曝氣筒數量閾值；所述曝氣筒數量閾值能夠使得所述曝氣池中的污泥懸浮，且，所述曝氣池中的亞硫酸鈣的含量低于預設的亞硫酸鈣沉淀閾值。
在一種可能的實現方式中，均勻曝氣裝置對經初次沉淀池沉淀后的上清液脫硫廢水進行均勻攪拌、氧化曝氣。
在一種可能的實現方式中，自曝氣風機來的空氣通過曝氣母管輸送至曝氣調節池內均勻布置的曝氣支管內，脫硫廢水的水溫在60℃左右，且具有強腐蝕性，所以曝氣支管的材質采用PPH塑料管；在均勻曝氣裝置內每隔1m均勻布置曝氣支管，曝氣支管上每隔2.5m布置1個曝氣筒。根據曝氣筒的服務面積，結合水質的面積，計算曝氣筒個數。
曝氣筒能夠?qū)φ{(diào)節池內廢水起到均勻的曝氣攪拌作用，使水中的懸浮物污泥不沉積，同時空氣中的氧對脫硫廢水起到一定的氧化作用，有利于將廢水中的亞硫酸鈣氧化為硫酸鈣，而且降低水中COD含量，減小后續蒸發器的結垢趨勢。
所述曝氣調節池設置有加藥裝置；所述加藥裝置用于根據所述初次沉淀池輸入的廢水的PH值，控制進入所述蒸發濃縮裝置的廢水的PH值小于4，同時對廢水進行一定程度的殺菌氧化調節。
加藥裝置包括酸、堿、次氯酸鈉的藥劑儲罐及加藥計量泵，根據所述初次沉淀池輸入的廢水PH值計算加藥量，酸/堿液儲存在酸/堿儲存罐中，通過酸/堿加藥計量泵將酸/堿液輸送至曝氣調節池，同時次氯酸鈉的加藥量為10mg/L，用于對廢水進行一定程度的殺菌氧化調節。
所述預處理裝置用于將脫硫廢水進行緩沖調質，同時通過重力沉降去除水中大量的懸浮物，以及將脫硫廢水中的還原性物質進行氧化；所述脫氣處理裝置用于去除進廢水中的氧氣和二氧化碳；所述的蒸發濃縮裝置為晶種法MVR改進裝置，用于對經過蒸發前處理裝置后的脫硫廢水進行蒸發加熱濃縮；所述的濃縮液排放裝置用于將蒸發濃縮裝置產生的母液排放。
本發明提供的技術方案能夠帶來如下技術效果：
(1)預處理設備簡單，無需軟化，通過污泥重力沉降以去除水中大量的懸浮物；
(2)曝氣裝置對曝氣調節池內廢水起到均勻的曝氣攪拌作用，使水中的懸浮物污泥不沉積，同時空氣中的氧對脫硫廢水起到一定的氧化作用；加藥裝置精準加藥，添加的次氯酸鈉對廢水進行一定程度的殺菌氧化調節；
(3)壓縮空氣沖洗裝置和水反洗裝置用于對初沉池及排泥管、排泥泵進行氣、水沖洗，從而保障排泥系統的無堵塞穩定運行；
(4)板式換熱器帶有自清洗功能的板式換熱器，無需拆卸換熱設備即可完成在線清洗，從而減少垢質對換熱器的污堵，提高換熱效率；
(5)蒸汽洗滌塔能夠?qū)φ羝袏A帶的雜質進行凈化，保障蒸汽壓縮機的平穩運行，使蒸發濃縮裝置使用效率更高；
(6)無需末端煙道干化系統，蒸發濃縮裝置產生的濃縮液排至撈渣機，由高溫爐渣蒸干帶走。
(7)處理脫硫廢水濃縮系統無需軟化工藝、工藝路程流程短、設備簡單、加藥量精準控制、無需末端煙道干化系統、能夠?qū)崿F(xiàn)脫硫廢水的零排放，解決了目前脫硫廢水處理系統工藝路線流程長、末端煙道干化增加機組煤耗等技術問題。
（發明人：徐志清;陳艷艷;張玉魁;盛飛;陳峰;馬躍華;文興;何新然;詹利;李雨蔓;韓陽;陳偉中;程輝;喬日平;任偉良;王頂磊;劉海濱）
