公布日：2022.11.11

申請日：2022.08.16

分類號：C02F11/04(2006.01)I;C02F11/00(2006.01)I;B01D29/03(2006.01)I;B01D61/02(2006.01)I;B01F27/70(2022.01)I

摘要

本發明公開了一種高效、污泥不流失的厭氧反應器，其中包括主體部，所述主體部的內壁開設有圓形腔室，且主體部的底部為開口，所述主體部的底部設置有污泥排出槽，所述主體部的內壁通過軸承活動連接有轉輥，所述轉輥的外壁均勻安裝有分隔擋板，所述主體部的一側通過焊接固定有電機，所述電機的輸出端與轉輥通過聯軸器相連接，所述轉輥的一端貫通連接有污泥通入管，所述轉輥的內部為中空結構，所述轉輥的內部開設有中流道，所述中流道的端口位于兩個分隔擋板之間，所述中流道的開口處活動鉸接設置有弧形蓋板，所述主體部的內壁開設有環形槽，所述環形槽的內壁滑動安裝有環形磁鐵，該裝置解決了當前實用性差的問題。

權利要求書

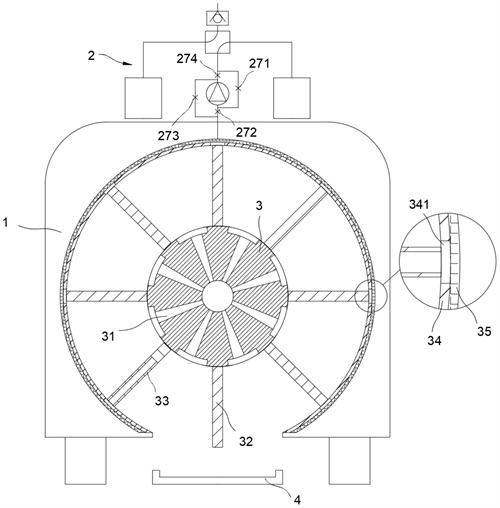

1.一種高效、污泥不流失的厭氧反應器，包括主體部（1），其特征在于：所述主體部（1）的內壁開設有圓形腔室，且主體部（1）的底部為開口，所述主體部（1）的底部設置有污泥排出槽（4），所述主體部（1）的內壁通過軸承活動連接有轉輥（3），所述轉輥（3）的外壁均勻安裝有分隔擋板（32），所述主體部（1）的一側通過焊接固定有電機（37），所述電機（37）的輸出端與轉輥（3）通過聯軸器相連接；所述轉輥（3）的一端貫通連接有污泥通入管（36），所述轉輥（3）的內部為中空結構，所述轉輥（3）的內部開設有中流道（31），所述中流道（31）的端口位于兩個分隔擋板（32）之間；所述中流道（31）的開口處活動鉸接設置有弧形蓋板（311），所述主體部（1）的內壁開設有環形槽（11），所述環形槽（11）的內壁滑動安裝有環形磁鐵（12），所述弧形蓋板（311）具有磁性，且弧形蓋板（311）與環形磁鐵（12）相互磁力排斥。

2.根據權利要求1所述的一種高效、污泥不流失的厭氧反應器，其特征在于：所述主體部（1）的內壁安裝有過濾網（35），所述過濾網（35）的一端貫通連接有抽送泵（22），所述抽送泵（22）的一端貫通連接有溶液罐（23）。

3.根據權利要求2所述的一種高效、污泥不流失的厭氧反應器，其特征在于：所述抽送泵（22）的輸出端貫通連接有電磁閥四（274），所述抽送泵（22）的輸入端貫通連接有電磁閥二（272），所述抽送泵（22）的輸出端與電磁閥二（272）之間貫通連接有電磁閥三（273），所述抽送泵（22）的輸入端與電磁閥四（274）之間貫通連接有電磁閥一（271）。

4.根據權利要求3所述的一種高效、污泥不流失的厭氧反應器，其特征在于：所述抽送泵（22）的輸出端貫通連接有三位四通換向閥（25），所述三位四通換向閥（25）與溶液罐（23）貫通連接，所述三位四通換向閥（25）的個端口分別貫通連接有惰性氣體罐（21）和蒸餾水箱（24）。

5.根據權利要求4所述的一種高效、污泥不流失的厭氧反應器，其特征在于：所述蒸餾水箱（24）與三位四通換向閥（25）之間貫通設置有單向閥（26）。

6.根據權利要求5所述的一種高效、污泥不流失的厭氧反應器，其特征在于：所述分隔擋板（32）為鏤空結構，且分隔擋板（32）上設置有反滲透膜（33），所述過濾網（35）的內壁固定安裝有環形殼體（34），所述環形殼體（34）上均勻開設有通孔（341），所述分隔擋板（32）的最外端為開口，且分隔擋板（32）與通孔（341）相互貫通。

發明內容

本發明的目的在于針對現有的集材裝置一種高效、污泥不流失的厭氧反應器，以解決上述背景技術中提出的問題。

為了解決上述技術問題，本發明提供如下技術方案：一種高效、污泥不流失的厭氧反應器，包括主體部，所述主體部的內壁開設有圓形腔室，且主體部的底部為開口，所述主體部的底部設置有污泥排出槽，所述主體部的內壁通過軸承活動連接有轉輥，所述轉輥的外壁均勻安裝有分隔擋板，所述主體部的一側通過焊接固定有電機，所述電機的輸出端與轉輥通過聯軸器相連接。

本發明進一步說明，所述轉輥的一端貫通連接有污泥通入管，所述轉輥的內部為中空結構，所述轉輥的內部開設有中流道，所述中流道的端口位于兩個分隔擋板之間。

本發明進一步說明，所述中流道的開口處活動鉸接設置有弧形蓋板，所述主體部的內壁開設有環形槽，所述環形槽的內壁滑動安裝有環形磁鐵，所述弧形蓋板具有磁性，且弧形蓋板與環形磁鐵相互磁力排斥。

本發明進一步說明，所述主體部的內壁安裝有過濾網，所述過濾網的一端貫通連接有抽送泵，所述抽送泵的一端貫通連接有溶液罐。

本發明進一步說明，所述抽送泵的輸出端貫通連接有電磁閥四，所述抽送泵的輸入端貫通連接有電磁閥二，所述抽送泵的輸出端與電磁閥二之間貫通連接有電磁閥三，所述抽送泵的輸入端與電磁閥四之間貫通連接有電磁閥一。

本發明進一步說明，所述抽送泵的輸出端貫通連接有三位四通換向閥，所述三位四通換向閥與溶液罐貫通連接，所述三位四通換向閥的個端口分別貫通連接有惰性氣體罐和蒸餾水箱。

本發明進一步說明，所述蒸餾水箱與三位四通換向閥之間貫通設置有單向閥。

本發明進一步說明，所述分隔擋板為鏤空結構，且分隔擋板上設置有反滲透膜，所述過濾網的內壁固定安裝有環形殼體，所述環形殼體上均勻開設有通孔，所述分隔擋板的最外端為開口，且分隔擋板與通孔相互貫通。

與現有技術相比，本發明所達到的有益效果是：本發明，當使用時首先將待反應的污泥和混合菌群放入主體部的腔室內進行反應，通過驅動電機運作，帶動轉輥進行轉動，此時可以將污泥緩慢進行翻動，將污泥的各個部分與混合菌群更好地相互混合，提高反應效率，并且可以形成三種工作狀態，實現厭氧環境，并且可以將溶液進行抽吸，同時可以實現沖洗，功能全面，污泥的分離無需通過壓濾的方式，節省工序成本。

（發明人：湯武平）
