公布日：2022.11.08
申請日：2022.06.30
分類號：B09B3/00(2022.01)I;B09B3/32(2022.01)I;B09B3/35(2022.01)I;B09B3/40(2022.01)I;B09B3/60(2022.01)I;B09B3/65(2022.01)I;B09B101/70(2022.01)N
摘要

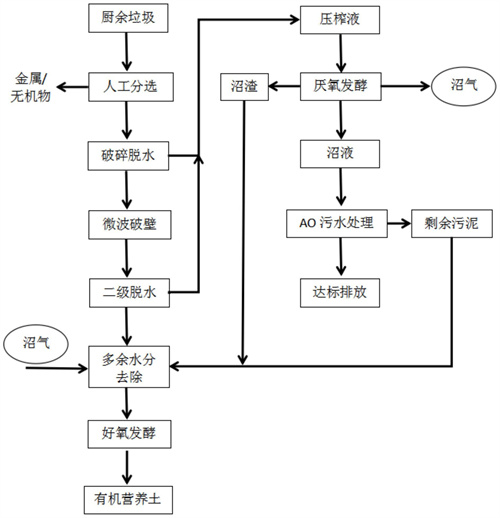

本發明公開了一種廚余垃圾綜合處理方法。該方法的步驟包括：1)垃圾分揀；2)破碎脫水；3)微波破壁；4)二級脫水；5)水分調節；6)好氧發酵；7)壓榨液厭氧發酵；8)AO污水處理。引入微波破壁技術對廚余垃圾進行破壁，然后再進行二級壓榨，提高脫水率；以壓榨液厭氧發酵產生的沼氣作為固體渣水分去除的熱源，烘干多余水分，節省固體廢物處理成本；將壓榨液厭氧反應產生的沼渣和污水處理系統產生的剩余污泥與廚余垃圾脫水后的固體渣一起協同處理，固體廢物處置徹底；以壓榨液作為沼液處理的碳源，節省污水處理成本。本發明處理廚余垃圾工藝設計合理，固體處理系統和液體處理系統資源能協同配置，無需外加輔料，運行成本低。
權利要求書
1.一種廚余垃圾綜合處理方法，其特征在于：包括以下步驟：(1)垃圾分揀：對廚余垃圾進行分揀，去除其中的金屬和無機物雜質；(2)破碎脫水：將步驟(1)分揀好的廚余垃圾進行破碎，將破碎后的物料進行擠壓脫水，得到80％-85％一級脫水物料和一級壓榨液，將一級壓榨液收集；(3)微波破壁：將一級脫水物料送至微波破壁機中進行微波破壁；(4)二級脫水：將步驟(3)中微波破壁后的物料進行擠壓脫水，得含水率為70％-78％二級脫水物料和二級壓榨液；(5)水分調節：將步驟(4)中的二級脫水物料放置在水分調節倉內，通過加熱去除多余水分，將含水率調整至55％-60％；(6)好氧發酵：將步驟(5)經調整后的物料送至好氧發酵倉，進行高溫好氧發酵，發酵10-25d，得到有機營養土；(7)壓榨液厭氧發酵：收集步驟(2)產生的一級壓榨液和步驟(4)產生的二級壓榨液送至厭氧反應罐進行厭氧反應，反應后得到沼氣、沼渣和沼液；沼氣經凈化后，作為步驟(5)加熱的燃料，將沼渣與步驟(4)中的二級脫水物料進行混合再送入水分調節倉內；(8)AO污水處理：向步驟(7)中產生的沼液加入碳源，將碳氮比調整至4-8，送入AO污水處理系統，將AO污水處理系統產生的剩余污泥和步驟(4)產生二級脫水物料混合再送入水分調節倉內。
2.根據權利要求1所述的一種廚余垃圾綜合處理方法，其特征在于：所述步驟(2)和步驟(4)中采用螺旋擠壓脫水機對物料進行擠壓脫水。
3.根據權利要求1所述的一種廚余垃圾綜合處理方法，其特征在于：所述步驟(3)中的微波破壁時間維持10min，經微波破壁后的物料送至儲罐中靜置2-6h。
4.根據權利要求1所述的一種廚余垃圾綜合處理方法，其特征在于：步驟(8)中，碳源為所述一級壓榨液或二級壓榨液。5.根據權利要求1所述的一種廚余垃圾綜合處理方法，其特征在于：步驟(7)中的沼渣和步驟(6)中的剩余污泥，均經過機械脫水后含水率為70％-80％，再與步驟(4)中的二級脫水物料混合。
發明內容
本發明的目的在于提供一種廚余垃圾綜合處理方法。根據本發明的廚余垃圾綜合處理方法，提供一種工藝流程合理，運行能耗低，無害化徹底的廚余垃圾綜合處理方法，本發明采用的技術方案如下：
根據本發明的一個方面，提供了一種廚余垃圾綜合處理方法，包括以下步驟：
(1)垃圾分揀：對廚余垃圾進行分揀，去除其中的金屬和無機物雜質；
(2)破碎脫水：將步驟(1)分揀好的廚余垃圾進行破碎，將破碎后的物料進行擠壓脫水，得到80％-85％一級脫水物料和一級壓榨液，將一級壓榨液收集；
(3)微波破壁：將一級脫水物料送至微波破壁機中進行微波破壁；
(4)二級脫水：將步驟(3)中微波破壁后的物料進行擠壓脫水，得含水率為70％-78％二級脫水物料和二級壓榨液；
(5)水分調節：將步驟(4)中的二級脫水物料放置在水分調節倉內，通過加熱去除多余水分，將含水率調整至55％-60％；
(6)好氧發酵：將步驟(5)經調整后的物料送至好氧發酵倉，進行高溫好氧發酵，發酵10-25d，得到有機營養土；
(7)壓榨液厭氧發酵：收集步驟(2)產生的一級壓榨液和步驟(4)產生的二級壓榨液送至厭氧反應罐進行厭氧反應，反應后得到沼氣、沼渣和沼液；沼氣經凈化后，作為步驟(5)加熱的燃料，將沼渣與步驟(4)中的二級脫水物料進行混合再送入水分調節倉內；
(8)AO污水處理：向步驟(7)中產生的沼液加入碳源，將碳氮比調整至4-8，送入AO污水處理系統，將AO污水處理系統產生的剩余污泥和步驟(4)產生二級脫水物料混合再送入水分調節倉內。
優選的，所述步驟(2)和步驟(4)中采用螺旋擠壓脫水機對物料進行擠壓脫水。
優選的，所述步驟(3)中的微波破壁時間維持10min，經微波破壁后的物料送至儲罐中靜置2-6h。
優選的，步驟(8)中，碳源為所述一級壓榨液或二級壓榨液。
優選的，步驟(7)中的沼渣和步驟(6)中的剩余污泥，均經過機械脫水后含水率為70％-80％，再與步驟(4)中的二級脫水物料混合。
本發明采用的上述技術方案，具有如下顯著效果：
(1)本發明將微波破壁技術引入廚余垃圾處理中，可以大幅度提高脫水率，減少水分調節能耗，節省運營成本；
(2)本發明利用壓榨液厭氧發酵產生的沼氣作為水分調節工序的熱源，節約垃圾處理成本；
(3)本發明對廚余垃圾進行一次破碎壓榨脫水、微波破壁、二次壓榨，即降低了固體物料的含水率，又增加了壓榨液數量，增加壓榨液厭氧發酵產生的沼氣量，降低固體渣水分調節能耗，資源配置合理，運行成本低；
(4)本發明中的壓榨液首先進行厭氧發酵，可以充分利用壓榨液中的果膠、淀粉類有機物質產甲烷，同時也破壞了壓榨液中的膠體結構，方便后續固液分離；
(5)本發明中壓榨液處理過程中產生的沼渣和剩余污泥均可和廚余壓榨后的固體物料進行協同處置，進行資源化利用；
(6)本發明中沼液處理時所需的碳源為系統中產生的壓榨液，無需外加碳源，通過合理配置，可以減少污水處理運行費用；
(7)本發明是通過對廚余垃圾進行壓榨脫水，將廚余垃圾分為物體渣和液體分別進行處理，同時利用固體處置和液體處置各自的優勢，進行協同處置，通過內部的資源配置，達到廚余垃圾的無害化處理目的。
（發明人：陸立海;譚恒;潘振;韋天輝;周郁文;夏興良;朱琦;寧毅）
