公布日：2022.04.22

申請日：2020.10.16

分類號：C02F3/30(2006.01)I

摘要

本發明公開了一種組合式生化處理含油污水的裝置，包括主池體，所述主池體的兩端分別設有輸入管及輸出管，所述主池體內設有間隔壁，將主池體間隔形成水解酸化池與SBR池；所述水解酸化池設有水解酸化池腔部及設于水解酸化池腔部上方的調節池腔部，所述調節池腔部位于SBR池的上方；所述輸入管與水解酸化池腔部連通，所述水解酸化池內設有出水堰，所述出水堰的一端與SBR池連通，所述間隔壁的頂部設有將水流從調節池腔部導出的溢流堰，所述溢流堰位于出水堰的上方；所述輸出管連通SBR池，用以將生化處理后的液體輸出。本發明所述的一種組合式生化處理含油污水的裝置及其使用方法占地面積少且減小耗能。

權利要求書

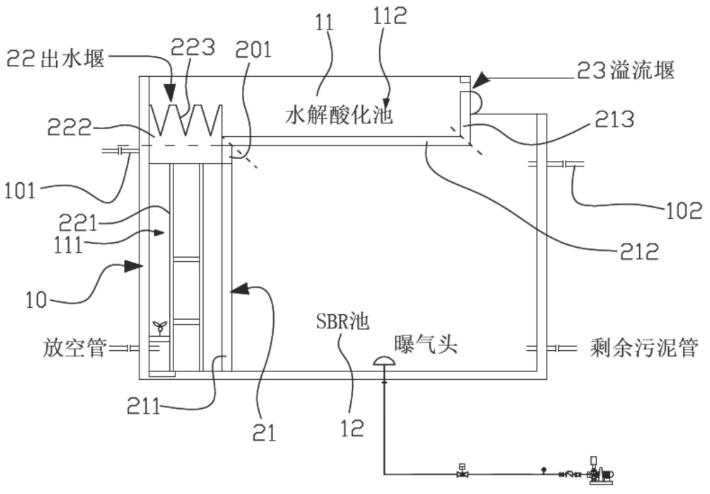

1.一種組合式生化處理含油污水的裝置，包括主池體(10)，其特征在于：所述主池體(10)的兩端分別設有輸入管(101)及輸出管(102)，所述主池體(10)內設有間隔壁(21)，將主池體(10)間隔形成水解酸化池(11)與SBR池(12)；所述水解酸化池(11)設有水解酸化池腔部(111)及設于水解酸化池腔部(111)上方的調節池腔部(112)，所述調節池腔部(112)位于SBR池(12)的上方；所述輸入管(101)與水解酸化池腔部(111)連通，所述水解酸化池(11)內設有出水堰(22)，所述出水堰(22)的一端與SBR池(12)連通，出水堰(22)將水解酸化后的液體從水解酸化池(11)導向SBR池(12)，并通過調節池腔部(112)起到緩沖高峰流量，抗沖擊與調節水質與水量的作用；所述間隔壁(21)的頂部設有將水流從調節池腔部(112)導出的溢流堰(23)，所述溢流堰(23)位于出水堰(22)的上方，溢流堰(23)將過量的水流從調節池腔部(112)導出；所述輸出管(102)連通SBR池(12)，用以將生化處理后的液體輸出。

2.根據權利要求1所述的組合式生化處理含油污水的裝置，其特征在于：所述間隔壁(21)上對應出水堰(22)設有通口(201)，所述通口(201)位于水解酸化池腔部(111)的頂部。

3.根據權利要求1所述的組合式生化處理含油污水的裝置，其特征在于：所述出水堰(22)設有支撐架(221)及堰體(222)，所述支撐架(221)架設于水解酸化池(11)內，所述堰體(222)安裝于支撐架(221)的頂部，堰體(222)的兩端分別連接水解酸化池(11)的內壁及間隔壁(21)，所述堰體(222)的側壁上間距設有若干進水口(223)。

4.根據權利要求3所述的組合式生化處理含油污水的裝置，其特征在于：所述進水口(223)呈V型，所述進水口(223)位于水解酸化池腔部(111)的頂部或調節池腔部(112)內。

5.根據權利要求1所述的組合式生化處理含油污水的裝置，其特征在于：所述間隔壁(21)設有第一壁體段(211)、第二壁體段(212)及第三壁體段(213)，所述第一壁體段(211)立設于主池體(10)內，所述第二壁體段(212)相對于第一壁體段(211)垂直地設于第一壁體段(211)的上方，第二壁體段(212)的一端與第一壁體段(211)連接，所述第三壁體段(213)立設于第二壁體段(212)的另一端上，所述溢流堰(23)設于第三壁體段(213)的頂部。

6.一種如權利要求1至5任一項所述的組合式生化處理含油污水的裝置的使用方法，包括以下步驟：步驟1：待處理液體從輸入管(101)輸入至水解酸化池(11)內，通過水解酸化池(11)水解酸化；步驟2：隨著水解酸化池(11)內的水平面上漲，水解酸化后的液體通過出水堰(22)流入至SBR池(12)內；步驟3：通過SBR池(12)進一步地生化處理，并隨著SBR池(12)內的水平面上漲，生化處理后的液體通過輸出管(102)輸出。

發明內容

本發明的目的在于提供一種組合式生化處理含油污水的裝置，該裝置將水解酸化池和SBR池組合布置，占地面積較少，且能便捷地將水解酸化池處理后的污水流通至SBR池內，減少耗能，并在水解酸化池在完成水解酸化的同時，可以起到調節池的作用，對于流入的含油污水，可以起到水質緩沖、水量平衡的作用，避免了水質水量大幅度波動對裝置的影響，同時，重力回流的設計，不必設置閥門，降低了管理和控制的難度。

為實現上述目的，本發明提供如下技術方案：

一種組合式生化處理含油污水的裝置，包括主池體，所述主池體的兩端分別設有輸入管及輸出管，所述主池體內設有間隔壁，將主池體間隔形成水解酸化池與SBR池；所述水解酸化池設有水解酸化池腔部及設于水解酸化池腔部上方的調節池腔部，所述調節池腔部位于SBR池的上方；所述輸入管與水解酸化池腔部連通，所述水解酸化池內設有出水堰，所述出水堰的一端與SBR池連通，出水堰將水解酸化后的液體從水解酸化池導向SBR池，并通過調節池腔部起到緩沖高峰流量，抗沖擊與調節水質與水量的作用；所述間隔壁的頂部設有將水流從調節池腔部導出的溢流堰，所述溢流堰位于出水堰的上方，溢流堰將過量的水流從調節池腔部導出；所述輸出管連通SBR池，用以將生化處理后的液體輸出。

作為本發明進一步技術方案：所述間隔壁上對應出水堰設有通口，所述通口位于水解酸化池腔部的頂部。

作為本發明進一步技術方案：所述出水堰設有支撐架及堰體，所述支撐架架設于水解酸化池內，所述堰體安裝于支撐架的頂部，堰體的兩端分別連接水解酸化池的內壁及間隔壁，所述堰體的側壁上間距設有若干進水口。

作為本發明進一步技術方案：所述進水口呈V型，所述進水口位于水解酸化池腔部的頂部或調節池腔部內。

作為本發明進一步技術方案：所述間隔壁設有第一壁體段、第二壁體段及第三壁體段，所述第一壁體段立設于主池體內，所述第二壁體段相對于第一壁體段垂直地設于第一壁體段的上方，第二壁體段的一端與第一壁體段連接，所述第三壁體段立設于第二壁體段的另一端上，所述溢流堰設于第三壁體段的頂部。

另外，本申請有必要提供一種所述組合式生化處理含油污水的裝置的使用方法。

一種組合式生化處理含油污水的裝置的使用方法，包括以下步驟：

步驟1：待處理液體從輸入管輸入至水解酸化池內，通過水解酸化池水解酸化；

步驟2：隨著水解酸化池內的水平面上漲，水解酸化后的液體通過出水堰流入至SBR池內；

步驟3：通過SBR池進一步地生化處理，并隨著SBR池內的水平面上漲，生化處理后的液體通過輸出管輸出。

與現有技術相比，本發明的有益效果是：本發明提出一種組合式生化處理含油污水的裝置及其使用方法通過將主池體間隔形成水解酸化池與SBR池，使水解酸化池和SBR池組合布置，有效地減小了占地面積，且水解酸化池與SBR池之間的水流輸送，無需通過輸送管道與泵來輸送，能通過出水堰利用水流自重將水解酸化后的液體從水解酸化池導向SBR池及將水流從水解酸化池導出，更為便捷及減小能耗，以及能通過調節池腔部起到緩沖高峰流量，抗沖擊與調節水質與水量的作用。

（發明人：王克光;郭萍;湯建中;張立國）
