公布日：2022.06.21
申請日：2021.12.29
分類號：C02F9/12(2006.01)I;C02F103/10(2006.01)N;C02F101/10(2006.01)N;C02F101/14(2006.01)N
摘要
本發明公開了一種尾礦廢水磁核絮分處理工藝，屬于污水處理技術領域，解決了現有對含砷、氟的尾礦廢水的處理方法，主要包括以下步驟：1）尾礦水進入原水池進行水質水量調節，得到污水A；2）在磁核絮分工藝中投加PAC、磁種以及PAM，得到污水B；3）在多介質過濾器內部布置石英砂、錳砂、無煙煤等濾料，攔截水中懸浮物，得到污水C；4）進入超濾裝置，去除大分子和膠體物質，得到污水D，保護反滲透正常運行；5）進入反滲透裝置，到達高脫鹽率。磁核絮分和反滲透組合工藝對砷、氟的去除率可達90%以上，工藝中的反滲透濃水，排至選廠選礦使用，最終排入尾礦庫，無需投加特定除砷、氟藥劑，減少藥劑投加量，占地面積小處理成本降低的同時更加環保。
權利要求書
1.一種尾礦廢水磁核絮分處理工藝，其特征在于，包括以下步驟：步驟一：通過原水池均衡水質水量，穩定水流，降低后期藥劑投加，產生污泥A；步驟二：進入磁核絮分設備，去除水中的懸浮物及部分金屬離子，產生污泥B；步驟三：污水B進入多介質過濾設備，攔截磁核絮分出水中的懸浮物，去除水中的鐵錳，保障后續超濾的運行，產生污泥C；步驟四：污水C進入超濾設備，去除大分子和膠體物質，保護反滲透膜的正常運行，產生污泥D；步驟五：污水D進入反滲透工藝，達到高脫鹽率，保證出水穩定達標；以及步驟六：清水外排。
2.根據權利要求1所述的尾礦廢水磁核絮分處理工藝，其特征在于，所述步驟一可拆分為如下步驟：S1：尾礦水進入原水池；S2：原水池內污水停留時間為8-12h，利用原水池內部設置的檢測儀器檢測尾礦水的各項參數，均化調節尾礦水；以及S3：穩定水流，保護后續設備正常運行并得到污水A。
3.根據權利要求1所述的尾礦廢水磁核絮分處理工藝，其特征在于，所述步驟二可拆分為如下步驟：S1：將污水A通過泵輸送至磁核絮分設備中；S2：污水進入混凝池，投加PAC攪拌；S3：污水進入磁混池，投加磁粉攪拌；S4：污水進入助凝池，投加PAM攪拌；混凝池、磁混池、助凝池停留時間共計四分鐘；S5：混合液進入斜板沉淀池，澄清水經出水堰進入中間池，得到污水B，污泥由底部排出；以及S6：污泥由回流泵進入磁泥分離機中，磁粉循環投加至反應池中，污泥排入廢水池。
4.根據權利要求1所述的尾礦廢水磁核絮分處理工藝，其特征在于，所述步驟三可拆分為如下步驟：S1：污水B進入多介質過濾器；S2：多介質過濾器排出污水C，進入超濾保安過濾器；以及S3：反沖洗廢水排入廢水池中。
5.根據權利要求1所述的尾礦廢水磁核絮分處理工藝，其特征在于，所述步驟四可拆分為如下步驟：S1：將污水C輸送到超濾保安過濾器，然后進入超濾設備中，防止損壞超濾膜組件；S2：在污水C中通過超濾加藥裝置加入1%-2%次氯酸鈉，用于去除COD等有機物；S3：反沖洗廢水和超濾產濃縮水排入廢水池；以及S4：超濾設備產污水D進入超濾產水池中。
6.根據權利要求1所述的尾礦廢水磁核絮分處理工藝，其特征在于，所述步驟五可拆分為如下步驟：S1：污水D由超濾產水池進入反滲透保安過濾器；S2：在污水D中通過加藥裝置加入阻垢劑；
S3、反滲透出水進入清水池中；S4：清水池中清水通過回用泵輸送至清洗藥箱配藥；S5：清洗藥箱出水回用至反滲透設備；以及S6：超濾產生濃水排入廢水池中。
7.根據權利要求3所述的尾礦廢水磁核絮分處理工藝，其特征在于，步驟二S4中，所述PAM為0.05%-0.5%聚丙烯酰胺。
8.根據權利要求3所述的尾礦廢水磁核絮分處理工藝，其特征在于，步驟二S2中，所述PAC為5%-20%聚合氯化鋁。
發明內容
針對現有技術存在的不足，本發明實施例的目的在于提供一種尾礦廢水磁核絮分處理工藝，以解決上述背景技術中的問題。

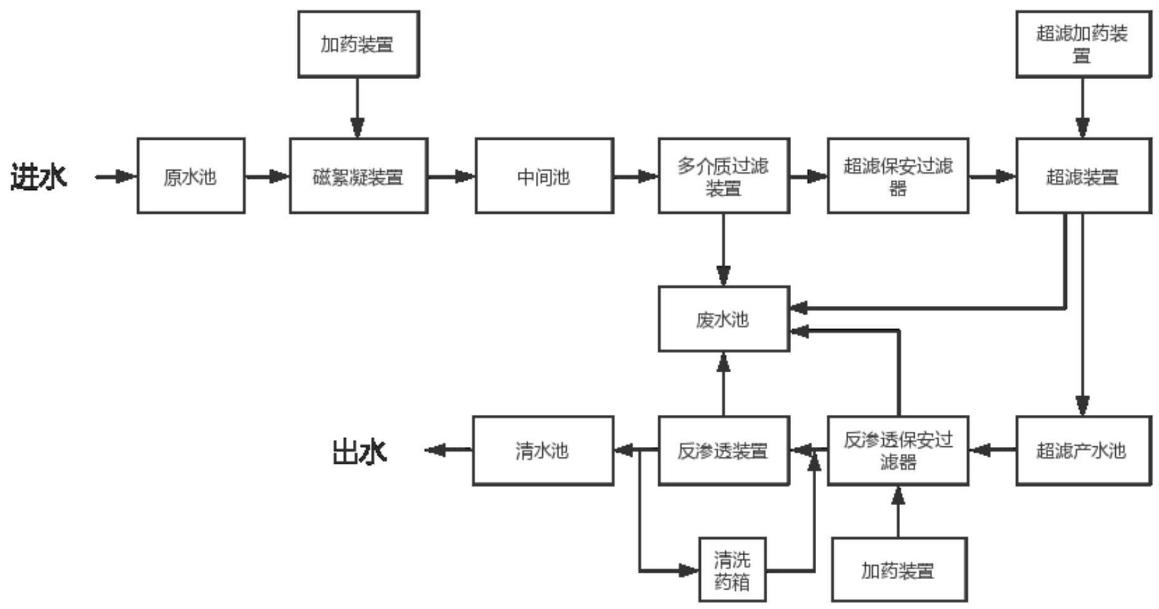

為實現上述目的，本發明提供如下技術方案：一種尾礦廢水磁核絮分處理工藝，包括以下步驟：步驟一：通過原水池均衡水質水量，穩定水流，降低后期藥劑投加，產生污泥A；步驟二：進入磁核絮分設備，去除水中的懸浮物及部分金屬離子，產生污泥B；步驟三：污水B進入多介質過濾設備，攔截磁核絮分出水中的懸浮物，去除水中的鐵錳，保障后續超濾的運行，產生污泥C；步驟四：污水C進入超濾設備，去除大分子和膠體物質，保護反滲透膜的正常運行，產生污泥D；步驟五：污水D進入反滲透工藝，達到高脫鹽率，保證出水穩定達標；以及步驟六：清水外排。
作為本發明進一步的方案，所述步驟一可拆分為如下步驟：S1：尾礦水進入原水池；S2：原水池內污水停留時間為8-12h，利用原水池內部設置的檢測儀器檢測尾礦水的各項參數，均化調節尾礦水；以及S3：穩定水流，保護后續設備正常運行并得到污水A。
作為本發明進一步的方案，所述步驟二可拆分為如下步驟：S1：將污水A通過泵輸送至磁核絮分設備中；S2：污水進入混凝池，投加PAC攪拌；S3：污水進入磁混池，投加磁粉攪拌；S4：污水進入助凝池，投加PAM攪拌；混凝池、磁混池、助凝池停留時間共計四分鐘；S5：混合液進入斜板沉淀池，澄清水經出水堰進入中間池，得到污水B，污泥由底部排出；以及S6：污泥由回流泵進入磁泥分離機中，磁粉循環投加至反應池中，污泥排入廢水池。
作為本發明進一步的方案，所述步驟三可拆分為如下步驟：S1：污水B進入多介質過濾器；S2：多介質過濾器排出污水C，進入超濾保安過濾器；以及S3：反沖洗廢水排入廢水池中。
作為本發明進一步的方案，所述步驟四可拆分為如下步驟：S1：將污水C輸送到超濾保安過濾器，然后進入超濾設備中，防止損壞超濾膜組件；S2：在污水C中通過超濾加藥裝置加入1%-2%次氯酸鈉，用于去除COD等有機物；S3：反沖洗廢水和超濾產濃縮水排入廢水池；以及S4：超濾設備產污水D進入超濾產水池中。
作為本發明進一步的方案，所述步驟五可拆分為如下步驟：S1：污水D由超濾產水池進入反滲透保安過濾器；S2：在污水D中通過加藥裝置加入阻垢劑；S3、反滲透出水進入清水池中；S4：清水池中清水通過回用泵輸送至清洗藥箱配藥；S5：清洗藥箱出水回用至反滲透設備；以及S6：超濾產生濃水排入廢水池中。
作為本發明進一步的方案，所述步驟二S4中，所述PAM為0.05%-0.5%聚丙烯酰胺。
作為本發明進一步的方案，所述步驟二S2中，所述PAC為5%-20%聚合氯化鋁。
作為本發明進一步的方案，所述。
綜上所述，本發明實施例與現有技術相比具有以下有益效果：1、本發明工藝流程簡單，投加絮凝劑回收率高，對污染物處理效率高。
2、本發明采用磁核絮分、超濾、反滲透工藝去除水中砷、氟元素，使處理后的水滿足地表三類水體標準。
（發明人：崔成軍;楊友良;蘇鵬;姜永;王曉光）
