公布日：2022.06.14
申請日：2022.02.28
分類號：C02F9/04(2006.01)I
摘要
本發明涉及廢水處理技術領域，具體涉及一種兩級混凝沉淀廢水處理工藝及裝置；包括底座、混合箱、加料管、攪拌組件、注入管、沉淀箱、抽取組件、過濾箱、過濾組件、排水管和收集箱，將混凝劑通過加料管加入至混合箱的內部的廢水中，便啟動混合箱兩側邊的攪拌組件，兩組攪拌組件便將混凝劑和廢水進行充分的混合；便通過下方的注入管注入至沉淀箱的內部，沉淀箱的內部便產生沉淀物；便啟動側邊的抽取組件，注入至側邊的凈化箱的內部；凈化箱內部的凈化組件便對其沉淀的水進行凈化處理，凈化完畢后，便通過下方的排水管注入至下方的收集箱的內部進行收集。
權利要求書
1.一種兩級混凝沉淀廢水處理裝置，其特征在于，所述兩級混凝沉淀廢水處理裝置包括底座、混合箱、加料管、攪拌組件、注入管、沉淀箱、抽取組件、過濾箱、過濾組件、排水管和收集箱，所述混合箱設置于所述底座的上方，所述加料管與所述混合箱連通，并位于所述混合箱的上方，所述攪拌組件的數量為兩組，兩組所述攪拌組件分別相對設置于所述混合箱的兩側邊，所述注入管設置于所述混合箱的下方，所述沉淀箱與所述底座固定連接，并位于所述注入管的下方，所述抽取組件設置于所述沉淀箱的側邊，所述過濾箱設置于所述混合箱的側邊，并位于所述抽取組件的側邊，所述過濾組件設置于所述過濾箱的內部，所述排水管設置于所述過濾箱的下方，所述收集箱設置于所述排水管的下方；每組所述攪拌組件包括電機、轉軸、固定盤和攪拌桿，所述電機設置于所述混合箱的側邊，所述轉軸的一端與所述電機的輸出端固定連接，所述轉軸的另一端插入所述混合箱，并與所述固定盤固定連接，所述攪拌桿的數量為多根，多根所述攪拌桿均設置于所述固定盤的側邊。
2.如權利要求1所述的兩級混凝沉淀廢水處理裝置，其特征在于，每組所述攪拌組件還包括支撐套筒，所述支撐套筒與所述固定盤固定連接，并位于所述固定盤的側邊，且所述支撐套筒套設在所述轉軸的外部。
3.如權利要求2所述的兩級混凝沉淀廢水處理裝置，其特征在于，所述抽取組件包括泵體、抽水管和連接管，所述泵體設置于所述沉淀箱的側邊，所述抽水管的一端與所述泵體的輸出端固定連接，所述抽水管的另一端與所述連接管連通，所述連接管設置于所述過濾箱的上方。
4.如權利要求3所述的兩級混凝沉淀廢水處理裝置，其特征在于，所述抽取組件還包括密封套環，所述密封套環與所述泵體固定連接，并位于所述泵體的側邊，且所述密封套環套設在所述抽水管的外部。
5.如權利要求4所述的兩級混凝沉淀廢水處理裝置，其特征在于，所述過濾組件包括粗砂石層、活性炭層、細砂層和濾紙，所述粗砂石層設置于所述過濾箱的內部，所述活性炭層設置于所述粗砂石層的下方，所述細砂層設置于所述活性炭層的下方，所述濾紙設置于所述細砂層的下方。
6.如權利要求5所述的兩級混凝沉淀廢水處理裝置，其特征在于，所述過濾組件還包括固定框，所述固定框與所述濾紙的上方，且位于所述濾紙的側邊。
7.一種采用如權利要求6所述的兩級混凝沉淀廢水處理裝置的處理工藝，其特征在于，包括如下步驟：將混凝劑通過所述加料管加入至所述混合箱的內部的廢水中，隨后，便啟動所述混合箱兩側邊的所述攪拌組件，兩組所述攪拌組件便將混凝劑和廢水進行充分的混合；待其混凝劑與廢水進行充分混合后，便通過下方的所述注入管注入至所述沉淀箱的內部，將其廢水在所述沉淀箱內部沉淀一段時間后，所述沉淀箱的內部便產生沉淀物；待所述沉淀箱的內部產生沉淀物分層后，便啟動側邊的所述抽取組件，將所述沉淀箱內部分層的水抽出，注入至側邊的所述凈化箱的內部；待沉淀的水注入至所述凈化箱內部后，所述凈化箱內部的所述凈化組件便對其沉淀的水進行凈化處理，凈化完畢后，便通過下方的所述排水管注入至下方的所述收集箱的內部進行收集。
發明內容
本發明的目的在于提供一種兩級混凝沉淀廢水處理工藝及裝置，旨在解決現有技術中的兩級混凝沉淀廢水處理裝置在對其進行廢水處理時，處理效果不佳，從而影響對廢水的再次使用，降低實用性的技術問題。

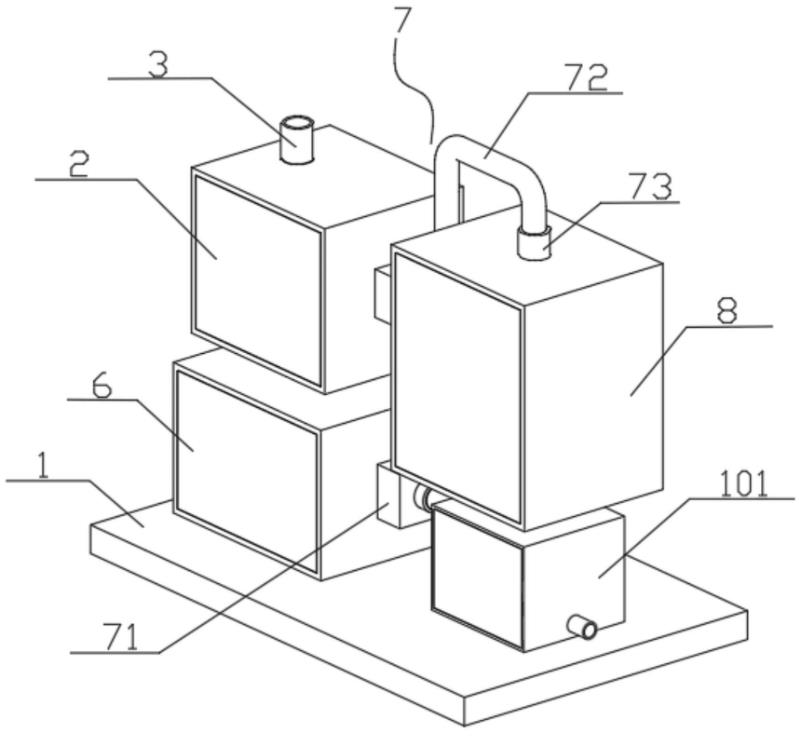

為實現上述目的，本發明采用的一種兩級混凝沉淀廢水處理裝置，所述兩級混凝沉淀廢水處理裝置包括底座、混合箱、加料管、攪拌組件、注入管、沉淀箱、抽取組件、過濾箱、過濾組件、排水管和收集箱，所述混合箱設置于所述底座的上方，所述加料管與所述混合箱連通，并位于所述混合箱的上方，所述攪拌組件的數量為兩組，兩組所述攪拌組件分別相對設置于所述混合箱的兩側邊，所述注入管設置于所述混合箱的下方，所述沉淀箱與所述底座固定連接，并位于所述注入管的下方，所述抽取組件設置于所述沉淀箱的側邊，所述過濾箱設置于所述混合箱的側邊，并位于所述抽取組件的側邊，所述過濾組件設置于所述過濾箱的內部，所述排水管設置于所述過濾箱的下方，所述收集箱設置于所述排水管的下方；
每組所述攪拌組件包括電機、轉軸、固定盤和攪拌桿，所述電機設置于所述混合箱的側邊，所述轉軸的一端與所述電機的輸出端固定連接，所述轉軸的另一端插入所述混合箱，并與所述固定盤固定連接，所述攪拌桿的數量為多根，多根所述攪拌桿均設置于所述固定盤的側邊。
在需要對混凝沉淀廢水進行處理時，便將混凝劑通過所述加料管投入至所述混合箱內部的廢水中，隨后，便同時啟動所述混合箱兩側邊的所述攪拌組件，待其攪拌完畢后，便打開所述注入管側邊的閥門，混合的廢水便通過所述注入管注入至所述沉淀箱的內部，待其靜置一段時間后，產生沉淀后，便啟動側邊的所述抽取組件，所述抽取組件便將所述沉淀箱內部清澈的水抽取，便將沉淀物上部分的水注入至所述過濾箱的內部，所述過濾箱內部的所述過濾組件便對其進行過濾凈化處理，待其過濾完畢后，便通過所述排水管排出，排入至所述收集箱的內部，對其進行收集，從而便于對廢水的再次使用，提高實用性。
其中，每組所述攪拌組件還包括支撐套筒，所述支撐套筒與所述固定盤固定連接，并位于所述固定盤的側邊，且所述支撐套筒套設在所述轉軸的外部。
所述支撐套筒能夠加強所述轉軸和所述固定盤之間的連接。
其中，所述抽取組件包括泵體、抽水管和連接管，所述泵體設置于所述沉淀箱的側邊，所述抽水管的一端與所述泵體的輸出端固定連接，所述抽水管的另一端與所述連接管連通，所述連接管設置于所述過濾箱的上方。
所述抽水組件能夠?qū)⑶逅槌觥?/span>
其中，所述抽取組件還包括密封套環，所述密封套環與所述泵體固定連接，并位于所述泵體的側邊，且所述密封套環套設在所述抽水管的外部。
所述密封套環套設在所述抽水管的外部，能夠加強對所述抽水管進行保護，且能夠加強密封效果。
其中，所述過濾組件包括粗砂石層、活性炭層、細砂層和濾紙，所述粗砂石層設置于所述過濾箱的內部，所述活性炭層設置于所述粗砂石層的下方，所述細砂層設置于所述活性炭層的下方，所述濾紙設置于所述細砂層的下方。
所述過濾組件能夠?qū)ζ溥M行過濾處理。
其中，所述過濾組件還包括固定框，所述固定框與所述濾紙的上方，且位于所述濾紙的側邊。
所述固定框設置于所述濾紙的上方，能夠?qū)ζ溥M行支撐，從而便于過濾處理。
本發明還提供一種采用上述所述的一種兩級混凝沉淀廢水處理裝置的處理工藝，包括如下步驟：
將混凝劑通過所述加料管加入至所述混合箱的內部的廢水中，隨后，便啟動所述混合箱兩側邊的所述攪拌組件，兩組所述攪拌組件便將混凝劑和廢水進行充分的混合；
待其混凝劑與廢水進行充分混合后，便通過下方的所述注入管注入至所述沉淀箱的內部，將其廢水在所述沉淀箱內部沉淀一段時間后，所述沉淀箱的內部便產生沉淀物；
待所述沉淀箱的內部產生沉淀物分層后，便啟動側邊的所述抽取組件，將所述沉淀箱內部分層的水抽出，注入至側邊的所述凈化箱的內部；
待沉淀的水注入至所述凈化箱內部后，所述凈化箱內部的所述凈化組件便對其沉淀的水進行凈化處理，凈化完畢后，便通過下方的所述排水管注入至下方的所述收集箱的內部進行收集。
本發明的一種兩級混凝沉淀廢水處理工藝及裝置：通過在需要對混凝沉淀廢水進行處理時，便將混凝劑通過所述加料管投入至所述混合箱內部的廢水中，隨后，便同時啟動所述混合箱兩側邊的所述攪拌組件的所述電機，所述電機的輸出端便帶動固定連接的所述轉軸將固定連接的所述固定盤進行轉動，所述固定盤便帶動側邊固定連接的多根所述攪拌桿進行轉動，從而便能夠?qū)⑺龌旌舷鋬?nèi)部的廢水與混凝劑進行混合攪拌，攪拌完畢后，便打開所述注入管側邊的閥門，混合的廢水便通過所述注入管注入至所述沉淀箱的內部，待其靜置一段時間后，產生沉淀后，便啟動側邊的所述抽取組件，所述抽取組件便將所述沉淀箱內部清澈的水抽取，便將沉淀物上部分的水注入至所述過濾箱的內部，所述過濾箱內部的所述過濾組件便對其進行過濾凈化處理，待其過濾完畢后，便通過所述排水管排出，排入至所述收集箱的內部，對其進行收集，從而便于對廢水的再次使用，提高實用性。
（發明人：朱翔）
