公布日：2022.04.08

申請日：2021.12.23

分類號：C02F1/78(2006.01)I;B01F23/20(2022.01)I;B01F33/71(2022.01)I;C02F101/30(2006.01)N

摘要

本發明公開了一種臭氧加壓溶氣罐及其應用的污水深度處理系統，所述臭氧加壓溶氣罐的進氣口與臭氧進氣管路連接，所述臭氧加壓溶氣罐的進水口與污水進水管路連接，所述臭氧加壓溶氣罐通過液體釋放管路與臭氧反應塔的進水口連接，所述臭氧加壓溶氣罐連接的氣體釋放管路與液體釋放管路在臭氧反應塔的進水口匯接。本發明充分發揮加壓溶氣的優勢，提高臭氧加壓溶氣罐內的臭氧溶解度，提高臭氧對污水氧化治理的效果，同時通過臭氧加壓溶氣罐內未完全溶解的臭氧氣體，通過釋壓過程，在臭氧反應塔內形成氣水射流，構建異相催化臭氧微氣泡反應器系統，臭氧氧化反應效率及利用率將得到顯著提升，實現對剩余臭氧的利用和污水二次深度凈化。

權利要求書

1.臭氧加壓溶氣罐，其特征在于：包括密封罐體，所述密封罐體上分別設有進氣口、進水口、氣體釋放口和液體釋放口，所述進氣口位于罐體底部，連接臭氧氣體進氣管路(1)，所述進水口位于罐體頂部，連接污水進水管路(2)，所述氣體釋放口位于罐內液位之上，通過第三減壓閥(401)連接氣體釋放管路(4)，所述液體釋放口位于罐內液位之下，通過壓力釋放閥(501)連接液體釋放管路(5)；所述進氣口和進水口之間的密封罐體內部通道布置若干截氣盤(302)，通過進氣口持續通入密封罐體內部的臭氧氣體提高罐內壓力，并通過截氣盤(302)的攔截提高臭氧氣體在罐內污水中的溶解度。

2.根據權利要求1所述的臭氧加壓溶氣罐，其特征在于：所述截氣盤(302)為碗狀圓盤，其碗口朝向進氣口倒扣設置。

3.根據權利要求2所述的臭氧加壓溶氣罐，其特征在于：所述截氣盤(302)分組布置，同組的截氣盤(302)同軸固定在同一豎桿(303)上，相鄰豎桿上的截氣盤之間在豎直方向上交錯分布，所有截氣盤的豎桿兩端通過安裝架(304)與密封罐體固定。

4.根據權利要求1所述的臭氧加壓溶氣罐，其特征在于：所述密封罐體底部設有曝氣管與進氣口連接。

5.根據權利要求1-4中任一項所述的臭氧加壓溶氣罐，其特征在于：所述密封罐體上設有壓力表(305)。

6.污水深度處理系統，其特征在于：包括臭氧反應塔(6)和權利要求1-5中的臭氧加壓溶氣罐(3)，所述臭氧加壓溶氣罐(3)的進氣口與臭氧進氣管路(1)連接，所述臭氧加壓溶氣罐(3)的進水口與污水進水管路(2)連接，所述臭氧加壓溶氣罐(3)通過液體釋放管路(5)與臭氧反應塔(6)的進水口連接，所述臭氧加壓溶氣罐(3)連接的氣體釋放管路(4)與液體釋放管路(5)在臭氧反應塔(6)的進水口匯接；所述臭氧反應塔(6)內部設置附著有羥基氧化鐵的鐵催化劑層(602)。

7.根據權利要求6所述的污水深度處理系統，其特征在于：所述臭氧進氣管路(1)上包括串聯的氣體混合罐(101)、臭氧發生器(102)和空壓機(103)，所述氣體混合罐(101)的進氣包括空氣氣源和氧氣氣源，所述空氣氣源和氧氣氣源均設有可調流量的氣體流量計。

8.根據權利要求7所述的污水深度處理系統，其特征在于：所述空壓機(103)與臭氧加壓溶氣罐(3)之間的臭氧進氣管路上還設有減壓閥、氣體流量計和止回閥。

9.根據權利要求6所述的污水深度處理系統，其特征在于：所述污水進水管路(2)上包括串聯的水泵(201)、液體流量計和止回閥。

10.根據權利要求7所述的污水深度處理系統，其特征在于：所述臭氧反應塔(6)的進水口設置文丘里射流器(601)與匯接后的氣體釋放管路(4)和液體釋放管路(5)連接。

發明內容

本發明解決的技術問題是：針對臭氧氣體通過曝氣形成氣液多相反應在治理污水中利用率低的問題，提供一種臭氧加壓溶氣罐及其應用的水處理系統。

本發明采用如下技術方案實現：

臭氧加壓溶氣罐，包括密封罐體，所述密封罐體上分別設有進氣口、進水口、氣體釋放口和液體釋放口，所述進氣口位于罐體底部，連接臭氧氣體進氣管路1，所述進水口位于罐體頂部，連接污水進水管路2，所述氣體釋放口位于罐內液位之上，通過第三減壓閥401連接氣體釋放管路4，所述液體釋放口位于罐內液位之下，通過壓力釋放閥501連接液體釋放管路5；

所述進氣口和進水口之間的密封罐體內部通道布置若干截氣盤302，通過進氣口持續通入密封罐體內部的臭氧氣體提高罐內壓力，并通過截氣盤302的攔截提高臭氧氣體在罐內污水中的溶解度。

本發明中的臭氧加壓溶氣罐中，進一步的，所述截氣盤302為碗狀圓盤，其碗口朝向進氣口倒扣設置。碗狀倒扣式截氣盤的作用是截留一部分從密封罐體底部上升的臭氧氣體，使其在截氣盤底部提高污水的接觸時間。

本發明中的臭氧加壓溶氣罐中，進一步的，所述截氣盤302分組布置，同組的截氣盤302同軸固定在同一豎桿303上，相鄰豎桿上的截氣盤之間在豎直方向上交錯分布，所有截氣盤的豎桿兩端通過安裝架304與密封罐體固定。

本發明中的臭氧加壓溶氣罐中，進一步的，所述密封罐體底部設有曝氣管與進氣口連接。污水通過水泵經污水輸送管路從密封罐體上部進入，空壓機進氣口產生負壓，將氣體混合罐中的氧氣和空氣混合氣體吸入臭氧發生器產生臭氧氣體，并經空壓機將臭氧氣體從密封罐體底部輸入，經底部曝氣管形成罐底部曝氣。

本發明中的臭氧加壓溶氣罐中，進一步的，所述密封罐體上設有壓力表305。

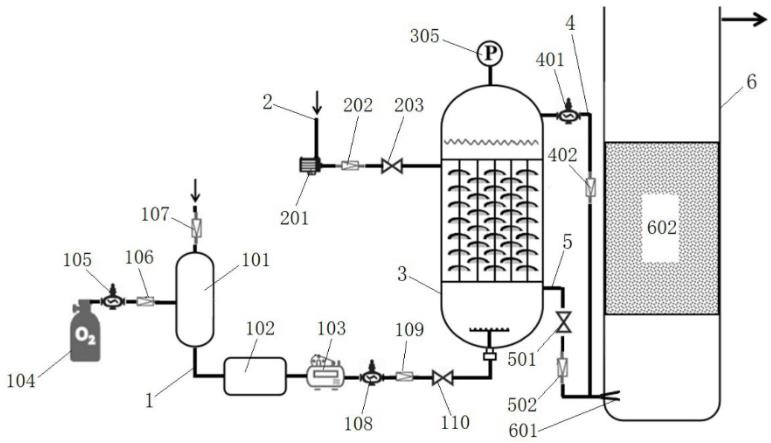

本發明還公開了一種包含上述臭氧加壓溶氣罐的污水深度處理系統，包括臭氧反應塔6和臭氧加壓溶氣罐3，所述臭氧加壓溶氣罐3的進氣口與臭氧進氣管路1連接，所述臭氧加壓溶氣罐3的進水口與污水進水管路2連接，所述臭氧加壓溶氣罐3通過液體釋放管路5與臭氧反應塔6的進水口連接，所述臭氧加壓溶氣罐3連接的氣體釋放管路4與液體釋放管路5在臭氧反應塔6的進水口匯接；

所述臭氧反應塔6內部設置附著有羥基氧化鐵的鐵催化劑層602。

本發明的污水深度處理系統中，進一步的，所述臭氧進氣管路1上包括串聯的氣體混合罐101、臭氧發生器102和空壓機103，所述氣體混合罐101的進氣包括空氣氣源和氧氣氣源，所述空氣氣源和氧氣氣源均設有可調流量的氣體流量計。通過調節空氣氣源和氧氣氣源連接管路上的氣體流量大小可控制氣體混合罐中氧氣的氣體的比重。

本發明的污水深度處理系統中，進一步的，所述空壓機103與臭氧加壓溶氣罐3之間的臭氧進氣管路上還設有減壓閥、氣體流量計和止回閥。整個臭氧進氣管路的氣體輸送動力由空壓機提供，氣體進氣流量由臭氧進氣管路上的氣體流量計控制。

本發明的污水深度處理系統中，進一步的，所述污水進水管路2上包括串聯的水泵201、液體流量計和止回閥。

本發明的污水深度處理系統中，進一步的，所述臭氧反應塔6的進水口設置文丘里射流器601與匯接后的氣體釋放管路4和液體釋放管路5連接，溶解有臭氧的污水經液體釋放管路連接文丘里射流器攜帶氣體釋放管路的臭氧混合氣體從臭氧反應塔底部射流進入，并形成含臭氧的微氣泡。

本發明的臭氧發生器吸入氣體混合罐中的氧氣產生臭氧氣體，經空壓機加壓從臭氧加壓溶氣罐的底部進行曝氣，并維持臭氧加壓溶氣罐具有一定的氣體壓力。污水通過水泵從臭氧加壓溶氣罐上部引入，污水和臭氧氣體在罐內形成氣水逆流。臭氧氣體從臭氧加壓溶氣罐底部上升的過程中，經過碗狀倒扣式截氣盤區域，一部分臭氧氣體會被截氣盤攔截，以進一步提高臭氧氣體在污水中的存量。通過控制臭氧加壓溶氣罐內氣體的釋放過程，維持臭氧加壓溶氣罐內氣壓在一定值，罐內進水和出水水量保持相等，提高臭氧在污水中的溶解率。

本發明的污水深度處理系統利用臭氧加壓溶氣罐內臭氧氣體和污水的釋壓作用，通過氣體釋放管路和液體釋放管路連接文丘里射流器的氣液混合作用，在臭氧反應塔底部進行污水和氣體的壓力釋放，攜帶的臭氧氣體會在臭氧反應塔底部形成微氣泡，結合污水內部溶解的臭氧，一并經鐵刨花催化，產生強氧化性自由基，最終實現污水的綠色、高效凈化處理。

本發明相比較現有的臭氧治理污水技術具有如下有益效果：

(1)通過設置氣體混合罐控制氧氣和空氣的比例，空氣可作為氧氣來源，能減少純氧的使用量，具有一定的經濟性。

(2)空壓機的布設位置在臭氧發生器內部形成負壓，為臭氧發生器進氣提供了動力，也成為了臭氧進入臭氧加壓溶氣罐的輸送動力。

(3)由于臭氧加壓溶氣罐中壓力較大，臭氧在污水中的溶解度較常壓下高出數倍，另一方面污水從臭氧加壓溶氣罐上部進入與底部上升的臭氧氣體形成逆流，提高了臭氧氣體在污水中的接觸時間，臭氧加壓溶氣罐內設置有碗狀倒扣式截氣盤結構，強化了截氣盤的碗口臭氧氣體與碗口污水的界面氧化，和臭氧在污水中的停留時間。

(4)臭氧加壓溶氣罐中的臭氧不可能完全反應，未能溶解和反應的氣體將在壓力式反應罐的頂部積存，為了充分利用這部分的臭氧，通過臭氧加壓溶氣罐頂部氣體釋壓和底部液體釋壓混合，經文丘里射流器混合射流進入臭氧反應塔底部，并形成微氣泡，塔內裝填有鐵刨花，可作為催化臭氧氧化的催化劑，催化臭氧產生強氧化性自由基，實現污水的二次處理，最終實現污水的凈化。

綜上所述，本發明充分發揮加壓溶氣的優勢，提高臭氧加壓溶氣罐內的臭氧溶解度，提高臭氧對污水氧化治理的效果，同時通過臭氧加壓溶氣罐內未完全溶解的臭氧氣體，通過釋壓過程，在臭氧反應塔內形成氣水射流，構建異相催化臭氧微氣泡反應器系統，臭氧氧化反應效率及利用率將得到顯著提升，實現對剩余臭氧的利用和污水二次深度凈化。

（發明人：劉玉莎;陳劍;林達;曾科;湯桂騰;覃暉;劉妮）
