公布日：2022.05.17
申請日：2022.02.24
分類號：C02F9/14(2006.01)I;C02F101/30(2006.01)N;C02F103/14(2006.01)N;C02F101/20(2006.01)N;C02F101/10(2006.01)N
摘要
本發明公開涂裝廢水零排放一體化設備，包括含磷廢水處理組件和COD廢水收集池，含磷廢水處理組件的出水端連通有調節池，將含磷廢水通過加入硫酸亞鐵和PAM等絮凝劑進行反應并沉淀，上清液流入調節池，沉淀物通過污泥泵泵入壓濾機壓濾成泥餅后外運，能夠取出廢水中大量的含磷物質，而高濃度COD廢水加入PAC、PAM等混凝劑進行混凝沉淀反應，沉淀的污泥經由污泥泵泵入壓濾機壓濾成泥餅外運，上清液進入調節池，調節池的廢水由提升泵泵入A/O反應器、水解酸化池、MBR膜生物反應器，MBR的出水達到一級排放標準，進入中間水池，再由高壓泵泵入STRO系統進行高倍濃縮，在經MVR多效蒸發設備進行處理，達到廢水零排放的目的。
權利要求書

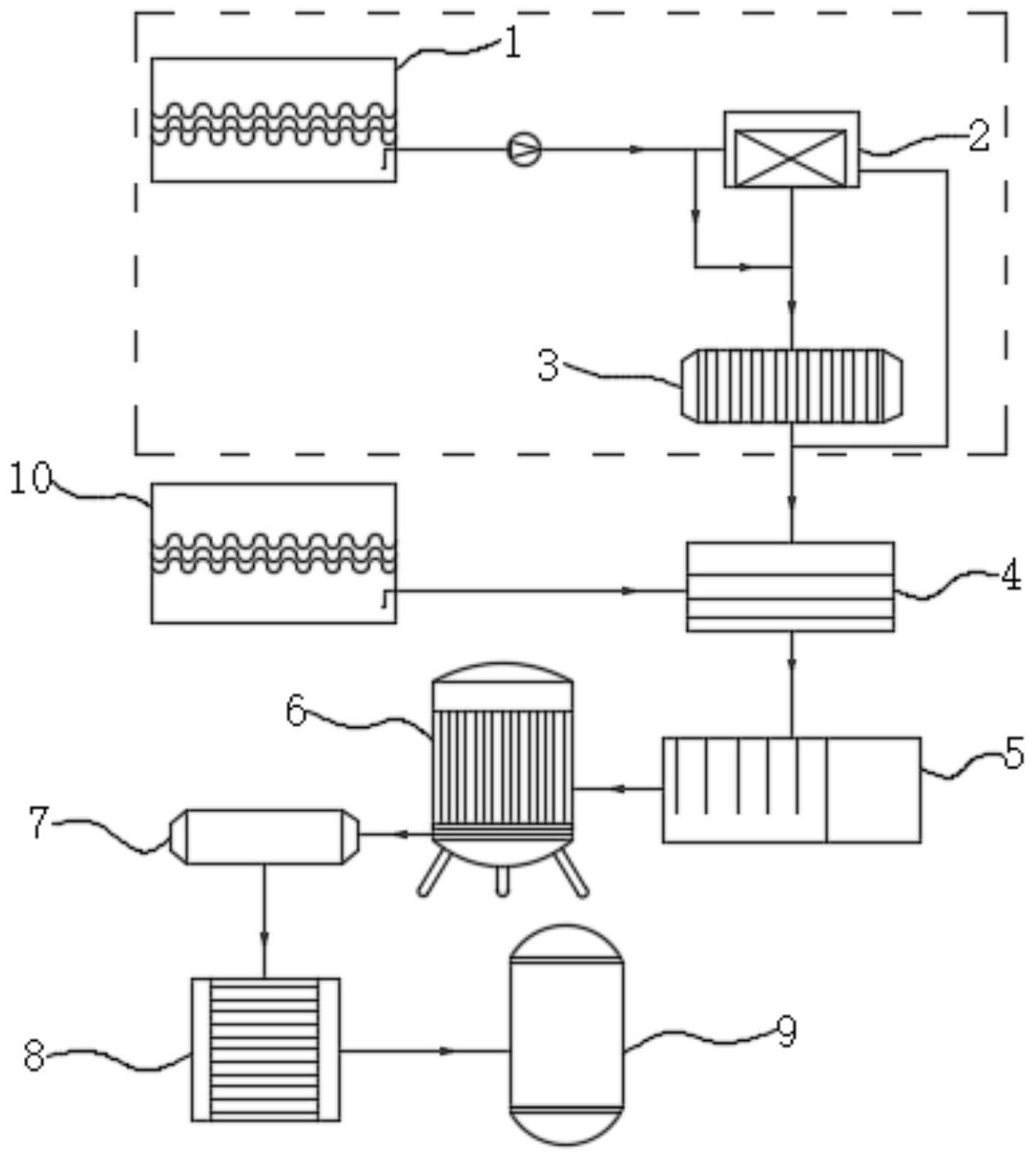

1.涂裝廢水零排放一體化設備，包括含磷廢水處理組件和COD廢水收集池(10)，其特征在于，含磷廢水處理組件的出水端連通有調節池(4)，COD廢水收集池(10)的出水端通過水管與調節池(4)的進水端連通，調節池(4)的出水端與連通有MBR膜反應器(5)，MBR膜反應器(5)的出水端連通有過渡水池(6)，過渡水池(6)的出水端連通有精密過濾器(7)，精密過濾器(7)的出水端連通有STRO膜反應器(8)，STRO膜反應器(8)的出水端連通有MVR蒸發器(9)。
2.根據權利要求1的涂裝廢水零排放一體化設備，其特征在于，含磷廢水處理組件包括磷化液收集池(1)、重金屬反應器(2)和壓濾機(3)，磷化液收集池(1)的出水端與重金屬反應器(2)連通，并且磷化液收集池(1)中的沉淀通過料泵泵入壓濾機(3)內，重金屬反應器(2)的出水端通過管道與調節池(4)的進水端連通，重金屬反應器(2)中的沉淀排至壓濾機(3)內。
3.根據權利要求2的涂裝廢水零排放一體化設備，其特征在于，磷化液收集池(1)中加入硫酸亞鐵和聚丙烯酰胺，該硫酸亞鐵和聚丙烯酰胺用于形成沉淀。
4.根據權利要求1的涂裝廢水零排放一體化設備，其特征在于，COD廢水收集池(10)中加入聚丙烯酰胺和聚合氯化鋁，該聚丙烯酰胺和聚合氯化鋁用于形成污泥。
5.根據權利要求1的涂裝廢水零排放一體化設備，其特征在于，調節池(4)中的廢水經提升泵泵入水解酸化池經處理后通入MBR膜反應器(5)中，水解酸化池用于將非溶解性有機物轉變?yōu)槿芙庑杂袡C物。
6.根據權利要求1的涂裝廢水零排放一體化設備，其特征在于，STRO膜反應器(8)用于將精密過濾器(7)排出水的濃縮到原水量的10％。
7.根據權利要求1的涂裝廢水零排放一體化設備，其特征在于，MVR蒸發器(9)用于將水分蒸發成水蒸氣。
8.根據權利要求1的涂裝廢水零排放一體化設備，其特征在于，精密過濾器(7)采用微孔膜筒式過濾器。
發明內容
本發明的目的在于提供涂裝廢水零排放一體化設備，將含磷廢水通過加入硫酸亞鐵和PAM等絮凝劑進行反應并沉淀，上清液流入調節池，而高濃度COD廢水加入PAC、PAM等混凝劑進行混凝沉淀反應，沉淀的污泥經由污泥泵泵入壓濾機壓濾成泥餅外運，上清液進入調節池，調節池的廢水由提升泵泵入A/O反應器、水解酸化池、MBR膜生物反應器，MBR的出水達到一級排放標準，進入中間水池，再由高壓泵泵入STRO系統進行高倍濃縮，在經MVR多效蒸發設備進行處理，能夠達到廢水零排放的目的。
本發明的目的可以通過以下技術方案實現：
涂裝廢水零排放一體化設備，包括含磷廢水處理組件和COD廢水收集池，含磷廢水處理組件的出水端連通有調節池，COD廢水收集池的出水端通過水管與調節池的進水端連通，調節池的出水端與連通有MBR膜反應器，MBR膜反應器的出水端連通有過渡水池，過渡水池的出水端連通有精密過濾器，精密過濾器的出水端連通有STRO膜反應器，STRO膜反應器的出水端連通有MVR蒸發器
作為本發明進一步的方案：含磷廢水處理組件包括磷化液收集池、重金屬反應器和壓濾機，磷化液收集池的出水端與重金屬反應器連通，并且磷化液收集池中的沉淀通過料泵泵入壓濾機內，重金屬反應器的出水端通過管道與調節池的進水端連通，重金屬反應器中的沉淀排至壓濾機內。
作為本發明進一步的方案：磷化液收集池中加入硫酸亞鐵和聚丙烯酰胺，該硫酸亞鐵和聚丙烯酰胺用于形成沉淀。
作為本發明進一步的方案：COD廢水收集池中加入聚丙烯酰胺和聚合氯化鋁，該聚丙烯酰胺和聚合氯化鋁用于形成污泥。
作為本發明進一步的方案：調節池中的廢水經提升泵泵入水解酸化池經處理后通入MBR膜反應器中，水解酸化池用于將非溶解性有機物轉變?yōu)槿芙庑杂袡C物。
作為本發明進一步的方案：STRO膜反應器用于將精密過濾器排出水的濃縮到原水量的10％。
作為本發明進一步的方案：MVR蒸發器用于將水分蒸發成水蒸氣。
作為本發明進一步的方案：精密過濾器采用微孔膜筒式過濾器。
本發明的有益效果：
將含磷廢水通過加入硫酸亞鐵和PAM等絮凝劑進行反應并沉淀，上清液流入調節池，沉淀物通過污泥泵泵入壓濾機壓濾成泥餅后外運，能夠取出廢水中大量的含磷物質，而高濃度COD廢水加入PAC、PAM等混凝劑進行混凝沉淀反應，沉淀的污泥經由污泥泵泵入壓濾機壓濾成泥餅外運，上清液進入調節池，調節池的廢水由提升泵泵入A/O反應器、水解酸化池、MBR膜生物反應器，MBR的出水達到一級排放標準，進入中間水池，再由高壓泵泵入STRO系統進行高倍濃縮，在經MVR多效蒸發設備進行處理，能夠達到廢水零排放的目的。
（發明人：周景明;趙霖;周行峰）
