公布日：2022.04.05

申請日：2021.12.28

分類號：C02F9/04(2006.01)I;B01F27/90(2022.01)I;B01F27/808(2022.01)I;C02F101/20(2006.01)N

摘要

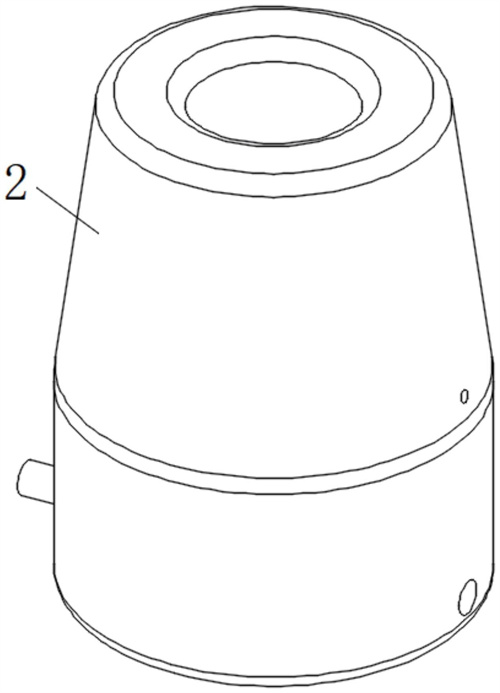

本發明公開了一體式重金屬廢水多級過濾分離裝置，包括箱體，箱體頂部開設有開口，箱體左側固定連接有入氣管，箱體內部開設有空腔，入氣管內部與空腔內部連通，空腔內壁左側設置有單向入氣閥，箱體內部開設有電機腔，電機腔內壁底部固定連接有電機，電機頂部固定連接有轉桿，轉桿外壁固定連接有攪拌桿，轉桿一端貫穿空腔底部并與空腔底部通過軸承轉動連接，箱體內部設置有自動過濾凈化機構，涉及廢水凈化技術領域。打開電機帶動轉桿與攪拌桿同步轉動對箱體內部的廢水進行攪動，同時將箱體左側接入的臭氧通氣管向水中持續輸入臭氧，并通過轉桿與攪拌桿的攪拌使其加速進行反應，從而對廢水進行高效自動的凈化工作。

權利要求書

1.一體式重金屬廢水多級過濾分離裝置，包括箱體(2)，其特征在于：所述箱體(2)頂部開設有開口，所述箱體(2)左側固定連接有入氣管，所述箱體(2)內部開設有空腔，入氣管內部與空腔內部連通，所述空腔內壁左側設置有單向入氣閥，所述箱體(2)內部開設有電機腔，電機腔內壁底部固定連接有電機(1)，電機(1)頂部固定連接有轉桿(5)，所述轉桿(5)外壁固定連接有攪拌桿(6)，所述轉桿(5)一端貫穿空腔底部并與空腔底部通過軸承轉動連接，所述箱體(2)內部設置有自動過濾凈化機構(3)；所述自動過濾凈化機構(3)包括磁空心浮環(301)、磁塊(302)、推槽(303)、細氣槽(304)、封板(305)、滑板(306)、彈性繩(307)、粗氣槽(308)、長滑板(309)、長滑槽(310)、連通槽(311)、鉸接板(312)、彈性板(313)，所述磁空心浮環(301)外壁與箱體(2)內壁滑動連接，所述磁塊(302)外壁與推槽(303)內壁滑動連接，所述推槽(303)開設在箱體(2)內部，所述細氣槽(304)開設在箱體(2)內部，所述封板(305)外壁與箱體(2)內壁滑動連接，所述箱體(2)內部開設有滑動槽，所述滑板(306)外壁與滑動槽內壁滑動連接，所述滑板(306)外壁與彈性繩(307)一端固定連接，所述彈性繩(307)另一端與滑動槽內壁固定連接，所述粗氣槽(308)開設在箱體(2)內部，所述長滑板(309)外壁與長滑槽(310)內壁滑動連接，所述長滑槽(310)開設在箱體(2)內部，所述連通槽(311)開設在箱體(2)內部，所述鉸接板(312)一端與粗氣槽(308)內壁鉸接，所述彈性板(313)一端與鉸接板(312)外壁固定連接，所述彈性板(313)另一端與粗氣槽(308)內壁固定連接，所述箱體(2)內部設置有凈化自動排放機構(4)；所述凈化自動排放機構(4)包括插塊(401)、小彈性繩(402)，所述箱體(2)內部開設有升降槽，所述插塊(401)外壁與升降槽內壁滑動連接，所述插塊(401)外壁與小彈性繩(402)一端固定連接，所述小彈性繩(402)另一端與升降槽內壁底部固定連接。

2.根據權利要求1所述的一體式重金屬廢水多級過濾分離裝置，其特征在于：所述凈化自動排放機構(4)還包括氣孔(403)、小氣槽(404)、插槽(406)，所述氣孔(403)開設在升降槽與長滑槽(310)內部，所述氣孔(403)內部與長滑槽(310)與升降槽內部連通，所述小氣槽(404)開設在箱體(2)右側，所述小氣槽(404)內部與升降槽內部連通，所述插槽(406)開設在箱體(2)內部。

3.根據權利要求2所述的一體式重金屬廢水多級過濾分離裝置，其特征在于：所述推槽(303)內部與細氣槽(304)內部連通，所述箱體(2)內部開設有進出氣槽，推槽(303)內部與進出氣槽內部連通，所述粗氣槽(308)內部與推槽(303)內部連通，所述粗氣槽(308)內部與長滑槽(310)內部連通，所述長滑槽(310)內部與連通槽(311)內部連通，所述連通槽(311)內部與箱體(2)外部連通。

4.根據權利要求3所述的一體式重金屬廢水多級過濾分離裝置，其特征在于：所述氣孔(403)內部設置有單向閥。

5.根據權利要求4所述的一體式重金屬廢水多級過濾分離裝置，其特征在于：所述長滑板(309)內部開設有通水孔。

6.根據權利要求5所述的一體式重金屬廢水多級過濾分離裝置，其特征在于：所述連通槽(311)內部設置有壓力閥。

7.根據權利要求6所述的一體式重金屬廢水多級過濾分離裝置，其特征在于：所述滑板(306)內壁固定連接有濾網。

發明內容

針對現有技術的不足，本發明提供了一體式重金屬廢水多級過濾分離裝置，實現解決上述問題的目的。

為實現以上目的，本發明通過以下技術方案予以實現：一體式重金屬廢水多級過濾分離裝置，包括箱體，所述箱體頂部開設有開口，所述箱體左側固定連接有入氣管，所述箱體內部開設有空腔，入氣管內部與空腔內部連通，所述空腔內壁左側設置有單向入氣閥，所述箱體內部開設有電機腔，電機腔內壁底部固定連接有電機，電機頂部固定連接有轉桿，所述轉桿外壁固定連接有攪拌桿，所述轉桿一端貫穿空腔底部并與空腔底部通過軸承轉動連接，所述箱體內部設置有自動過濾凈化機構；

所述自動過濾凈化機構包括磁空心浮環、磁塊、推槽、細氣槽、封板、滑板、彈性繩、粗氣槽、長滑板、長滑槽、連通槽、鉸接板、彈性板，所述磁空心浮環外壁與箱體內壁滑動連接，所述磁塊外壁與推槽內壁滑動連接，所述推槽開設在箱體內部，所述細氣槽開設在箱體內部，所述封板外壁與箱體內壁滑動連接，所述箱體內部開設有滑動槽，所述滑板外壁與滑動槽內壁滑動連接，所述滑板外壁與彈性繩一端固定連接，所述彈性繩另一端與滑動槽內壁固定連接，所述粗氣槽開設在箱體內部，所述長滑板外壁與長滑槽內壁滑動連接，所述長滑槽開設在箱體內部，所述連通槽開設在箱體內部，所述鉸接板一端與粗氣槽內壁鉸接，所述彈性板一端與鉸接板外壁固定連接，所述彈性板另一端與粗氣槽內壁固定連接，所述箱體內部設置有凈化自動排放機構；

所述凈化自動排放機構包括插塊、小彈性繩，所述箱體內部開設有升降槽，所述插塊外壁與升降槽內壁滑動連接，所述插塊外壁與小彈性繩一端固定連接，所述小彈性繩另一端與升降槽內壁底部固定連接。

優選的，所述凈化自動排放機構還包括氣孔、小氣槽、插槽，所述氣孔開設在升降槽與長滑槽內部，所述氣孔內部與長滑槽與升降槽內部連通，所述小氣槽開設在箱體右側，所述小氣槽內部與升降槽內部連通，所述插槽開設在箱體內部。

優選的，所述推槽內部與細氣槽內部連通，所述箱體內部開設有進出氣槽，推槽內部與進出氣槽內部連通，所述粗氣槽內部與推槽內部連通，所述粗氣槽內部與長滑槽內部連通，所述長滑槽內部與連通槽內部連通，所述連通槽內部與箱體外部連通，從而使得空氣相互流通。

優選的，所述氣孔內部設置有單向閥，從而使得空氣不能倒流。

優選的，所述長滑板內部開設有通水孔，從而使得箱體內部可以與空腔內部進行連通。

優選的，所述連通槽內部設置有壓力閥，從而使得有足夠壓力才能推開。

優選的，所述滑板內壁固定連接有濾網，從而對廢水進行固液過濾分離。

本發明提供了一體式重金屬廢水多級過濾分離裝置。具備以下有益效果：

(1)、一體式重金屬廢水多級過濾分離裝置，通過設置自動過濾凈化機構，將廢水通過箱體頂部的開口將廢水注入箱體內部，并且廢水下落時通過滑板內壁的濾網并且通過滑板內壁一側的傾斜面，從而使得撥動滑板在滑槽內部滑動，并且在彈性繩的彈力下往復震動，從而通過濾網對廢水進行震動式清潔，避免了廢水堵塞在濾網中的情況出現。

(2)、一體式重金屬廢水多級過濾分離裝置，通過設置自動過濾凈化機構，封板相互抵住，此時抵住的封板無法再繼續前進，但是磁塊依然在繼續被磁空心浮環帶動上浮，推槽內部的空氣壓力增大則會頂開粗氣槽內部的壓力閥，從而使得空氣進入粗氣槽并開始推動長滑板，長滑板被推動則通過內部的通水孔與箱體內部連通，使得箱體內部與箱體內部的空腔中進行連通，從而此時廢水快速通過長滑板內部的通水孔進入箱體底部的空腔中，打開電機帶動轉桿與攪拌桿同步轉動對箱體內部的廢水進行攪動，同時將箱體左側接入的臭氧通氣管向水中持續輸入臭氧，并通過轉桿與攪拌桿的攪拌使其加速進行反應，從而對廢水進行高效自動的凈化工作。

(3)、一體式重金屬廢水多級過濾分離裝置，通過設置自動過濾凈化機構，將箱體左側接入的臭氧通氣管向水中持續輸入臭氧，并通過轉桿與攪拌桿的攪拌使其加速進行反應，從而對廢水進行高效自動的凈化工作，并且在箱體內部的廢水逐漸全部進入箱體內部的空腔后，磁空心浮環開始下降，帶動磁塊同步下降，磁塊下降則進行抽氣從而空氣通過細氣槽進入推槽內部，同時打開鉸接板，粗氣槽內部的空氣也同步進入推槽內部，因?yàn)榇謿獠壑睆酱笥诩?xì)氣槽，從而使得長滑板回位速度大于封板打開的速度，使得在長滑板關閉了箱體內部與空腔內部的連通后，封板才會逐漸打開，同時磁空心浮環再次回到箱體內壁的低處，往復以此全自動不需要人工操作來對廢水進行過濾分離以及化學反應的一體式廢水凈化工作，大大降低了工作人員的工作負擔，提升工作效率。

(4)、一體式重金屬廢水多級過濾分離裝置，通過設置凈化自動排放機構，從而完成排水進水一體式同時工作，也不需要工作人員來進行手動排水而消耗的時間與精力，全自動的固定每一次的廢水凈化時間，使得每一次的廢水凈化效果不會出現層次不齊的情況發生，進一步提升了廢水凈化效果。

（發明人：許建剛）
