公布日：2022.04.29

申請日：2022.03.05

分類號：C02F1/06(2006.01)I;C02F1/04(2006.01)I;C02F1/02(2006.01)I;C02F101/16(2006.01)N;C02F101/34(2006.01)N

摘要

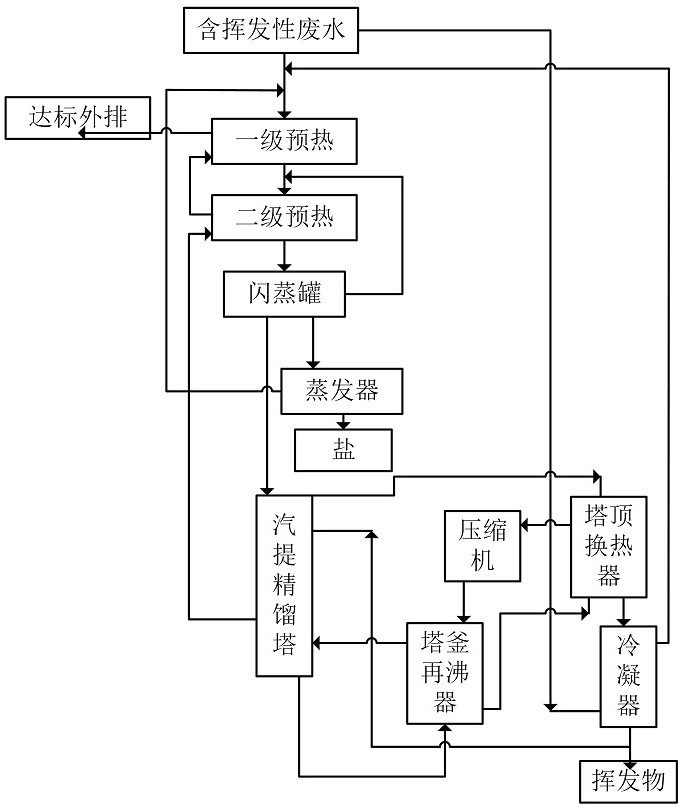

節能資源化處理含揮發性物質廢水的工藝，包括以下步驟：（1）：廢水依次進入第一級預熱器、第二級預熱器預熱后進入閃蒸罐，閃蒸蒸汽進入汽提精餾塔精餾；（2）：塔釜有再沸器、塔頂有換熱器，再沸器冷凝水進入換熱器，含揮發物質蒸汽在換熱器中將冷凝水汽化，產生的蒸汽進入壓縮機壓縮后返回再沸器作為熱源；（3）：換熱器排出的冷凝液及未冷凝氣體進入冷凝器二級冷凝，用廢水作循環冷卻水；冷凝液部分回流至塔頂、部分采出；（4）：塔釜出水依次進入第二級預熱器、第一級預熱器回收熱量后達標排放；（5）：閃蒸罐中剩余水與原水混合返回第二級預熱器，鹽達到一定濃度后送往蒸發器，蒸發冷凝水和廢水原水混合后進入一級預熱器。

權利要求書

1.節能資源化處理含揮發性物質廢水的工藝，其特征在于，包括以下步驟：（1）：含揮發物質廢水進入第一級預熱器預熱，然后進入第二級預熱器預熱，再進入閃蒸罐，閃蒸罐得到的含揮發物質蒸汽進入汽提精餾塔精餾；（2）：汽提精餾塔塔釜設有再沸器、塔頂設有換熱器，再沸器冷凝水進入塔頂換熱器，塔頂含揮發物質蒸汽在塔頂換熱器中將冷凝水汽化，產生的蒸汽進入壓縮機，壓縮得到的二次蒸汽返回塔釜再沸器作為熱源；（3）：塔頂換熱器中排出的含揮發物質冷凝液及未冷凝氣體進入冷凝器進行二級冷凝，用含揮發物質廢水原水作循環冷卻水；含揮發物質冷凝液部分回流至汽提精餾塔塔頂，部分采出；（4）：汽提精餾塔塔釜出水，先進入第二級預熱器回收大部分熱量，然后進入第一級預熱器回收剩余熱量，最后達標排放；（5）：閃蒸罐中剩余水與含揮發物質原水混合后返回第二級預熱器；待閃蒸罐中剩余水中鹽達到一定濃度，將其從閃蒸罐排出送往蒸發器，蒸發冷凝水和含揮發物質原水混合一起進入第一級預熱器，然后去后續的精餾系統。

2.節能資源化處理含揮發性物質廢水的工藝，其特征在于，包括以下步驟：（1）：含揮發物質廢水進入第一級預熱器預熱，然后進入第二級預熱器預熱，再進入閃蒸罐，閃蒸罐得到的含揮發物質蒸汽進入汽提精餾塔精餾；（2）：汽提精餾塔塔釜設有再沸器，塔頂含揮發物質蒸汽進入壓縮機，壓縮得到的二次蒸汽返回塔釜再沸器作為熱源；（3）：塔釜再沸器排出的含揮發物質冷凝液及未冷凝氣體進入冷凝器進行二級冷凝，用含揮發物質廢水原水作循環冷卻水；含揮發物質冷凝液部分回流至汽提精餾塔塔頂，部分采出；（4）：汽提精餾塔塔釜出水，先進入第二級預熱器回收大部分熱量，然后進入第一級預熱器回收剩余熱量，最后達標排放；（5）：閃蒸罐中剩余水與含揮發物質原水混合后返回第二級預熱器；待閃蒸罐中剩余水中鹽達到一定濃度，將其從閃蒸罐排出送往蒸發器，蒸發冷凝水和含揮發物質原水混合一起進入第一級預熱器，然后去后續的精餾系統。

3.根據權利要求1或2所述的工藝，其特征在于，所述揮發性物質是指沸點小于水、具有揮發性且氣相狀態下可被壓縮的物質。

4.根據權利要求3所述的工藝，其特征在于，所述含揮發性物質廢水為氨氮廢水，氨氮含量為10mg/L~100g/L。

5.根據權利要求3所述的工藝，其特征在于，所述含揮發性物質廢水為含醇或酮類廢水，醇或酮類質量分?jǐn)?shù)>1%。

發明內容

鑒于現有技術處理含揮發性物質廢水的不足，本發明的目的是提供節能資源化處理含揮發性物質廢水的工藝，所述揮發性物質是指沸點小于水、具有揮發性且氣相狀態下可被壓縮的物質，如氨等無機物和醇類、酮類等有機物，其中的一個技術方案包括以下步驟：（1）：含揮發物質廢水進入第一級預熱器預熱，然后進入第二級預熱器預熱，再進入閃蒸罐，閃蒸罐得到的含揮發物質蒸汽進入汽提精餾塔精餾；（2）：汽提精餾塔塔釜設有再沸器、塔頂設有換熱器，再沸器冷凝水進入塔頂換熱器，塔頂含揮發物質蒸汽在塔頂換熱器中將冷凝水汽化，產生的蒸汽進入壓縮機，壓縮得到的二次蒸汽返回塔釜再沸器作為熱源；（3）：塔頂換熱器中排出的含揮發物質冷凝液及未冷凝氣體進入冷凝器進行二級冷凝，用含揮發物質廢水原水作循環冷卻水；含揮發物質冷凝液部分回流至汽提精餾塔塔頂，部分采出；（4）：汽提精餾塔塔釜出水，先進入第二級預熱器回收大部分熱量，然后進入第一級預熱器回收剩余熱量，最后達標排放；（5）：閃蒸罐中剩余水與含揮發物質原水混合后返回第二級預熱器；待閃蒸罐中剩余水中鹽達到一定濃度，將其從閃蒸罐排出送往蒸發器，蒸發冷凝水和含揮發物質原水混合一起進入第一級預熱器，然后去后續的精餾系統。

當含揮發性物質廢水為氨氮廢水（氨氮含量為10mg/L~100g/L）時：廢水經一級預熱后的出水溫度為40~50℃，二級預熱后出水溫度為90~100℃，之后進入閃蒸罐，閃蒸罐獲得溫度為90~100℃的含氨蒸汽，進入到汽提精餾塔進行氨水提濃，汽提精餾塔塔釜設有再沸器，其冷凝水溫度為100~105℃，進入汽提塔頂換熱器，塔頂含氨蒸汽溫度為100~110℃，其在塔頂將再沸器的冷凝水汽化，產生的蒸汽溫度為100~105℃進入壓縮機，經壓縮機壓縮后獲得二次蒸汽，其溫度為120~150℃返回塔釜作為換熱器熱源，冷凝器出水為回收的氨水，其濃度≥10%，汽提精餾塔塔釜出水氨氮<10mg/L，此達標廢水（100~110℃）首先進入二級預熱，之后再進入一級預熱后溫度為30~40℃，達標排放。

當含揮發性物質廢水為含醇或酮類廢水（醇酮類質量分?jǐn)?shù)>1%）時：廢水經一級預熱后的出水溫度為40~50℃，二級預熱后出水溫度為90~100℃，之后進入閃蒸罐，閃蒸罐獲得溫度為90~100℃的含醇（酮）類蒸汽，進入到汽提精餾塔進行醇（酮）類的提濃，汽提精餾塔塔釜設有再沸器，其冷凝水溫度為100~105℃，進入汽提塔頂換熱器，塔頂含醇（酮類）蒸汽溫度為100~110℃，其在塔頂將再沸器的冷凝水汽化，產生的蒸汽溫度為100~105℃進入壓縮機，經壓縮機壓縮后獲得二次蒸汽，其溫度為110~130℃返回塔釜作為換熱器熱源，冷凝器出水為回收的醇（酮）類溶液，其濃度>50%，汽提精餾塔塔釜出水醇（酮）類質量分?jǐn)?shù)<0.0005%，此達標廢水（100~110℃）首先進入二級預熱，之后再進入一級預熱后溫度為30~40℃，達標排放。

這一技術方案具有如下技術效果：（1）廢水兩級預熱后閃蒸，含揮發物質蒸汽進入汽提精餾塔，廢水中的鹽分不直接進入汽提精餾塔，避免了廢水中腐蝕性物質對汽提精餾塔的腐蝕，塔材質要求較低，設備投資大大下降。（2）塔頂含揮發物質蒸汽不直接壓縮，避免了壓縮后的含揮發物質過熱蒸汽對壓縮機設備和管道的腐蝕，設備投資也大大降低。塔頂含揮發物質蒸汽將再沸器冷凝水汽化，有效回收了熱量，并且大大降低了用于含揮發物質蒸汽冷凝的冷量需求。用廢水原水對含揮發物質冷凝液冷凝冷卻，將熱流體攜帶的熱量幾乎全部回收，且不需要外界額外的循環冷卻水。（3）塔釜出水經兩級換熱，攜帶的熱量全部被回收，并以不含雜質的純水形式被回收，可直接回用于工藝。（4）全系統實現廢水中揮發物質、水和鹽分的同步回收，進入蒸發器的溶液量減少90%，大大降低了蒸發器的投資費用。（5）全系統熱量回收率超過95%，大大降低了能耗。

本發明提供的另一個技術方案包括以下步驟：（1）：含揮發物質廢水進入第一級預熱器預熱，然后進入第二級預熱器預熱，再進入閃蒸罐，閃蒸罐得到的含揮發物質蒸汽進入汽提精餾塔精餾；（2）：汽提精餾塔塔釜設有再沸器，塔頂含揮發物質蒸汽進入壓縮機，壓縮得到的二次蒸汽返回塔釜再沸器作為熱源；（3）：塔釜再沸器排出的含揮發物質冷凝液及未冷凝氣體進入冷凝器進行二級冷凝，用含揮發物質廢水原水作循環冷卻水；含揮發物質冷凝液部分回流至汽提精餾塔塔頂，部分采出；（4）：汽提精餾塔塔釜出水，先進入第二級預熱器回收大部分熱量，然后進入第一級預熱器回收剩余熱量，最后達標排放。

（5）：閃蒸罐中剩余水與含揮發物質原水混合后返回第二級預熱器；待閃蒸罐中剩余水中鹽達到一定濃度，將其從閃蒸罐排出送往蒸發器，蒸發冷凝水和含揮發物質原水混合一起進入第一級預熱器，然后去后續的精餾系統。

這一技術方案具有如下技術效果：（1）廢水兩級預熱后閃蒸，含揮發物質蒸汽進入汽提精餾塔，廢水中的鹽分不直接進入汽提精餾塔，避免了廢水中腐蝕性物質對汽提精餾塔的腐蝕，塔材質要求較低，設備投資大大下降。（2）塔頂含揮發物質蒸汽直接壓縮為高壓蒸汽，給再沸器供熱，有效回收了熱量，并且大大降低了用于含揮發物質蒸汽冷凝的冷量需求。用廢水原水對含揮發物質冷凝液冷凝冷卻，將熱流體攜帶的熱量幾乎全部回收，且不需要外界額外的循環冷卻水。（3）塔釜出水經兩級換熱，攜帶的熱量全部被回收，并以不含雜質的純水形式被回收，可直接回用于工藝。（4）全系統實現廢水中揮發物質、水和鹽分的同步回收，進入蒸發器的溶液量減少90%，大大降低了蒸發器的投資費用。（5）全系統熱量回收率超過95%，大大降低了能耗。

當含揮發性物質廢水為氨氮廢水（氨氮含量為10mg/L~100g/L）時：廢水經一級預熱后的出水溫度為40~50℃，二級預熱后出水溫度為90~100℃，之后進入閃蒸罐，閃蒸罐獲得溫度為90~100℃的含氨蒸汽，進入到汽提精餾塔進行氨水提濃，汽提精餾塔塔釜設有再沸器，塔頂含氨蒸汽的溫度為100~110℃，此蒸汽經壓縮機壓縮后獲得二次蒸汽，其溫度為120~150℃返回塔釜再沸器，作為再沸器熱源，經再沸器換熱后的冷凝液進入冷凝器再次降溫得到回收氨水，其濃度≥10%，汽提精餾塔塔釜出水氨氮<10mg/L，此達標廢水（100~110℃）首先進入二級預熱，之后再進入一級預熱后溫度為30~40℃，達標排放。

當含揮發性物質廢水為含醇或酮類廢水（醇酮類質量分?jǐn)?shù)>1%）時：廢水經一級預熱后的出水溫度為40~50℃，二級預熱后出水溫度為90~100℃，之后進入閃蒸罐，閃蒸罐獲得溫度為90~100℃的含醇（酮）蒸汽，進入到汽提精餾塔進行醇（酮）類的提濃，汽提精餾塔塔釜設有再沸器，塔頂含醇（酮）類蒸汽的溫度為100~110℃，此蒸汽經壓縮機壓縮后獲得二次蒸汽，其溫度為110~130℃返回塔釜再沸器，作為再沸器熱源，經再沸器換熱后的冷凝液進入冷凝器再次降溫得到回收的醇（酮）類溶液，其濃度≥50%，汽提精餾塔塔釜出水醇（酮）類質量分?jǐn)?shù)<0.0005%，此達標廢水（100~110℃）首先進入二級預熱，之后再進入一級預熱后溫度為30~40℃，達標排放。

本發明相對于現有技術，具有以下優點：（1）全系統不僅適用于氨氮等堿性溶液，也同時適用于醇（酮）類有機廢水中揮發性物質的回收；（2）系統設計進塔兩級換熱，蒸發器、閃蒸罐、汽提精餾塔均作為上述換熱器的熱源，不引入額外蒸汽換熱，充分利用了塔釜、閃蒸罐、蒸發器的熱量，使熱量回收效果更高，全系統熱量回收率超過95%，真正實現了節能降耗；（3）使用汽提精餾塔頂蒸汽冷凝后壓縮升溫，作為塔釜換熱器的熱源，不額外引入熱源，蒸汽不與廢水接觸；（4）用廢水原水對含揮發物質冷凝液冷凝冷卻，不需要額外的冷卻水；（5）整個系統的熱量全部自循環，包括初次開車在內，不需要額外引入熱蒸汽，冷凝水；（6）全系統實現廢水中揮發物質、水和鹽分的同步回收和資源化處理；（7）增設閃蒸罐，使廢水中僅揮發性成分進入汽提精餾塔，其中的鹽分不直接進入汽提精餾塔，避免了廢水中腐蝕性物質對汽提精餾塔的腐蝕，塔材質要求較低，降低設備投資；（8）傳統方式中無閃蒸罐，則含鹽水直接進入汽提精餾塔，后塔釜出水進入蒸發器進行蒸發，而塔釜出水量與進水水量相比無減少，水量較大，甚至若蒸汽耗量大時可能造成塔釜出水膨脹，使蒸發器的投資費用很高，本專利增設閃蒸罐后，揮發性組分進入汽提精餾塔，含鹽組分進入蒸發器，使進入蒸發器的溶液量減少90%，大大降低了蒸發器的投資費用。

（發明人：王啟偉;劉晨明;李志強;李雅）
