公布日：2022.05.06
申請日：2021.12.28
分類號：C02F9/04(2006.01)I;C02F1/52(2006.01)I;B01F27/13(2022.01)I;B01F25/74(2022.01)I;B01D36/02(2006.01)I;B01D36/04(2006.01)I;B01D33/048(2006.01)I;
B01D33/46(2006.01)I;B01D33/50(2006.01)I;B01D33/76(2006.01)I
摘要
本申請?zhí)峁┝艘惑w化移動式智能快速污水處理裝置，屬于污水處理設備領域，該一體化移動式智能快速污水處理裝置包括：移動車體、混凝組件和過濾組件，所述混凝組件包括混凝桶、攪拌管、第一電機、供液泵和混凝液箱，所述攪拌管上部與所述供液泵連通，所述供液泵與所述移動車體上部固定連接，所述供液泵與所述混凝液箱底部連通；所述過濾組件包括過濾網和外箱，所述輸出管一端與所述外箱連通。在整個使用的過程中，首選是便于將污水處理設備運輸?shù)轿鬯攸c(diǎn)，第一時間實施對污水的處理，也實現了將混凝液更加均勻的噴曬在污水內部，更加均勻把污水與混凝也的混合，縮短了污水的混凝時間，整體上提高了污水的處理效率。
權利要求書

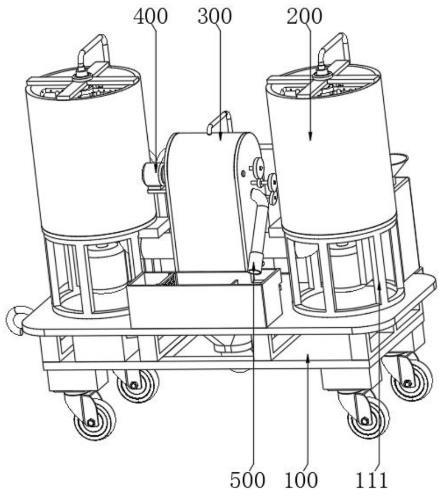

1.一體化移動式智能快速污水處理裝置，其特征在于，包括移動車體（100）；混凝組件（200），所述混凝組件（200）包括混凝桶（210）、攪拌管（220）、第一電機（230）、供液泵（240）和混凝液箱（250），所述攪拌管（220）間隔開設有噴液孔（221），所述混凝桶（210）底部設置有輸出管（211），所述輸出管（211）設置有第一電磁閥（212），所述混凝桶（210）設置在所述移動車體（100）上部，所述第一電機（230）與所述混凝桶（210）底部固定連接，所述第一電機（230）輸出端轉動貫穿所述混凝桶（210）底部與所述攪拌管（220）一側固定連接，所述攪拌管（220）上部與所述混凝桶（210）上部轉動連接，所述攪拌管（220）上部與所述供液泵（240）連通，所述供液泵（240）與所述移動車體（100）上部固定連接，所述供液泵（240）與所述混凝液箱（250）底部連通；過濾組件（300），所述過濾組件（300）包括過濾網（310）和外箱（320），所述外箱（320）設置在所述移動車體（100）上部，所述過濾網（310）設置在所述外箱（320）內部，所述輸出管（211）一端與所述外箱（320）連通；除泥組件（400），所述除泥組件（400）包括第二電機（410）、驅動輥（420）、導向輥（430）、除泥輥（440）、收集箱（450）、軟質刮板（460）和轉動輥（470），所述驅動輥（420）、所述導向輥（430）和所述轉動輥（470）兩側均與所述外箱（320）轉動連接，所述轉動輥（470）位于所述外箱（320）內側底部，所述驅動輥（420）和所述導向輥（430）均位于所述外箱（320）內側上部，所述過濾網（310）分別傳動套接在所述驅動輥（420）、所述導向輥（430）和所述轉動輥（470）外側，所述收集箱（450）固定連接在所述外箱（320）內部，采用的是螺栓連接方式，所述軟質刮板（460）一側與所述收集箱（450）上部固定連接，采用的是螺栓連接方式，所述軟質刮板（460）刮取端靠近所述過濾網（310）一側，所述除泥輥（440）兩側分別轉動貫穿所述收集箱（450）和外箱（320），所述除泥輥（440）外側靠近所述過濾網（310）一側，所述第二電機（410）與所述外箱（320）外部固定連接，采用的是螺栓連接方式，所述第二電機（410）輸出端與所述驅動輥（420）一側固定連接，采用的是螺栓連接方式，所述驅動輥（420）與所述除泥輥（440）傳動連接，所述收集箱（450）一側與外部連通。
2.根據權利要求1所述的一體化移動式智能快速污水處理裝置，其特征在于，所述移動車體（100）包括車架（110）和萬向輪（120），所述混凝桶（210）、所述攪拌管（220）、所述第一電機（230）、所述供液泵（240）、所述混凝液箱（250）和所述外箱（320）均設置在所述車架（110）上方，所述萬向輪（120）設置在所述車架（110）底部。
3.根據權利要求2所述的一體化移動式智能快速污水處理裝置，其特征在于，所述車架（110）上部設置有支撐架（111），所述混凝桶（210）底部與所述支撐架（111）固定連接。
4.根據權利要求1所述的一體化移動式智能快速污水處理裝置，其特征在于，所述攪拌管（220）設置有攪拌葉（222），所述攪拌葉（222）間隔設置在攪拌管（220）外部。
5.根據權利要求1所述的一體化移動式智能快速污水處理裝置，其特征在于，所述供液泵（240）設置有供液管（241），一個所述供液管（241）一端與所述混凝液箱（250）連通，所述供液管（241）另一端與所述供液泵（240）輸入端連通，另一個所述供液管（241）一端與所述供液泵（240）輸出端連通，所述供液管（241）另一端與所述攪拌管（220）一側轉動連接。
6.根據權利要求5所述的一體化移動式智能快速污水處理裝置，其特征在于，一個所述供液管（241）設置有第二電磁閥（242），所述第二電磁閥（242）與所述混凝桶（210）外壁固定連接。
7.根據權利要求1所述的一體化移動式智能快速污水處理裝置，其特征在于，所述混凝桶（210）、所述攪拌管（220）和所述第一電機（230）位于所述外箱（320）兩側均設置有兩個。
8.根據權利要求5所述的一體化移動式智能快速污水處理裝置，其特征在于，所述攪拌管（220）一側設置有與所述供液管（241）相匹配的連接套（223），所述連接套（223）與所述攪拌管（220）一側連通，所述連接套（223）與一個所述供液管（241）連通，所述連接套（223）與所述供液管（241）一端轉動連接。
9.根據權利要求1所述的一體化移動式智能快速污水處理裝置，其特征在于，所述混凝液箱（250）一側上部設置有注液管（251），所述注液管（251）一側與所述混凝液箱（250）連通。
10.根據權利要求2所述的一體化移動式智能快速污水處理裝置，其特征在于，所述外箱（320）底部分別設置有料斗（321）和排放管（322），所述料斗（321）固定連接在所述車架（110）內部，所述排放管（322）一側與所述料斗（321）底部連通，所述排放管（322）另一側與所述車架（110）底部固定連接，所述外箱（320）底部與所述料斗（321）連通。
發明內容
本申請旨在至少解決現有技術中存在的技術問題之一。為此，本申請?zhí)岢鲆惑w化移動式智能快速污水處理裝置，可以實現便于污水處理設備的移動，提高了移動的便利性，便于將污水處理設備運輸?shù)轿鬯攸c(diǎn)，實施第一時間對污水進行處理，并且利用將液體混凝劑均勻的投放到預處理后的污水內部，從而減少了混凝時間，最終提高了污水混凝效率，實現了提高污水處理的效率。
根據本申請實施例的一體化移動式智能快速污水處理裝置，包括：移動車體、混凝組件和過濾組件，所述混凝組件包括混凝桶、攪拌管、第一電機、供液泵和混凝液箱，所述攪拌管間隔開設有噴液孔，所述混凝桶底部設置有輸出管，所述輸出管設置有第一電磁閥，所述混凝桶設置在所述移動車體上部，所述第一電機與所述混凝桶底部固定連接，所述第一電機輸出端轉動貫穿所述混凝桶底部與所述攪拌管一側固定連接，所述攪拌管上部與所述混凝桶上部轉動連接，所述攪拌管上部與所述供液泵連通，所述供液泵與所述移動車體上部固定連接，所述供液泵與所述混凝液箱底部連通；所述過濾組件包括過濾網和外箱，所述外箱設置在所述移動車體上部，所述過濾網設置在所述外箱內部，所述輸出管一端與所述外箱連通。
根據本申請實施例的一體化移動式智能快速污水處理裝置，便于將污水處理設備進行運輸，提高了污水處理設備的移動便利性，在混凝液箱的使用下，將混凝液注入到混凝液箱的內部，便于供液泵的抽取，供液泵與混凝液箱的配合使用下，實現了將混凝液輸送到攪拌管的內部，攪拌管的管壁設置有噴液孔，進而實現混凝液從噴液孔的內部噴出，并且第一電機的輸出端與攪拌管的一側固定連接，因此實現了第一電機輸出端帶動了攪拌管的轉動，實現了一邊對污水進行攪拌，一邊將混凝液噴曬在污水的內部，可以讓混凝液更加均勻的分布在污水的內部，分布的均與即可以實現縮短污水的混凝時間，在整個使用的過程中，首選是便于將污水處理設備運輸?shù)轿鬯攸c(diǎn)，第一時間實施對污水的處理，也實現了將混凝液更加均勻的噴曬在污水內部，更加均勻把污水與混凝也的混合，縮短了污水的混凝時間，整體上提高了污水的處理效率。
另外，根據本申請實施例的一體化移動式智能快速污水處理裝置還具有如下附加的技術特征：
根據本申請的一些實施例，所述移動車體包括車架和萬向輪，所述混凝桶、所述攪拌管、所述第一電機、所述供液泵、所述混凝液箱和所述外箱均設置在所述車架上方，所述萬向輪設置在所述車架底部。
根據本申請的一些實施例，所述車架上部設置有支撐架，所述混凝桶底部與所述支撐架固定連接。
根據本申請的一些實施例，所述攪拌管設置有攪拌葉，所述攪拌葉間隔設置在攪拌管外部。
根據本申請的一些實施例，所述供液泵設置有供液管，一個所述供液管一端與所述混凝液箱連通，所述供液管另一端與所述供液泵輸入端連通，另一個所述供液管一端與所述供液泵輸出端連通，所述供液管另一端與所述攪拌管一側轉動連接。
根據本申請的一些實施例，一個所述供液管設置有第二電磁閥，所述第二電磁閥與所述混凝桶外壁固定連接。
根據本申請的一些實施例，所述混凝桶、所述攪拌管和所述第一電機位于所述外箱兩側均設置有兩個。
根據本申請的一些實施例，所述攪拌管一側設置有與所述供液管相匹配的連接套，所述連接套與所述攪拌管一側連通，所述連接套與一個所述供液管連通，所述連接套與所述供液管一端轉動連接。
根據本申請的一些實施例，所述混凝液箱一側上部設置有注液管，所述注液管一側與所述混凝液箱連通。
根據本申請的一些實施例，所述外箱底部分別設置有料斗和排放管，所述料斗固定連接在所述車架內部，所述排放管一側與所述料斗底部連通，所述排放管另一側與所述車架底部固定連接，所述外箱底部與所述料斗連通。
污水處理設備在實施對污水混凝之后，需要對混凝后的污水進行過濾，將混凝物濾出，因此需要配合著濾網的使用，可是經常使用的污水處理設備需要定期的對濾網進行更換或者清洗，在清洗和更換時，需要將相關的部件拆除后，才便于將濾網取出進行清洗和更換，不僅耽誤時間，還需要將污水處理設備停機才便于取出濾網，因此存在濾網清洗和更換不便，導致的污水處理設備的工作效率降低的問題；
根據本申請的一些實施例，還包括除泥組件，所述除泥組件包括第二電機、驅動輥、導向輥、除泥輥、收集箱、軟質刮板和轉動輥，所述驅動輥、所述導向輥和所述轉動輥兩側均與所述外箱轉動連接，所述轉動輥位于所述外箱內側底部，所述驅動輥和所述導向輥均位于所述外箱內側上部，所述過濾網分別傳動套接在所述驅動輥、所述導向輥和所述轉動輥外側，所述收集箱固定連接在所述外箱內部，所述軟質刮板一側與所述收集箱上部固定連接，所述軟質刮板刮取端靠近所述過濾網一側，所述除泥輥兩側分別轉動貫穿所述收集箱和外箱，所述除泥輥外側靠近所述過濾網一側，所述第二電機與所述外箱外部固定連接，所述第二電機輸出端與所述驅動輥一側固定連接，所述驅動輥與所述除泥輥傳動連接，所述收集箱一側與外部連通；
過濾網分別傳動套接在驅動輥、導向輥和轉動輥的外部，混凝后的污水在輸出管的配合使用下，輸送到外箱的內部，經過濾網進行過濾，過濾后的混凝物會粘附在過濾網的內表面，第二電機輸出端帶動驅動輥的轉動，驅動輥帶動過濾網的轉動，過濾網轉動帶動了混凝物的轉動，將混凝物傳輸?shù)绞占涞纳戏�，過濾網的持續轉動，配合著軟質刮板的使用，將過濾網內表面的混凝物刮下，刮下的混凝物掉落在收集箱的內部，并且第二電機輸出端轉動帶動驅動輥轉動，驅動輥轉動帶動除泥輥的轉動，除泥輥實施對過濾網進行除泥，除泥輥設置在收集箱的內部，除泥輥除下的混凝物落在收集箱內部，由收集箱內部導出，在整個使用的過程中，實現了濾網的轉動，也實現了對濾網的除泥處理，從而減少了過濾網的更換和清洗次數，減少了停機更換和清洗的時間，提高了污水處理設備的工作效率。
根據本申請的一些實施例，所述驅動輥一側設置有第一齒輪，所述除泥輥設置有與所述第一齒輪相匹配的第二齒輪，所述第一齒輪與所述第二齒輪嚙合連接。
根據本申請的一些實施例，所述驅動輥上部設置有張緊輥，所述張緊輥兩側與所述外箱內部轉動連接，所述張緊輥與所述過濾網貼合。
根據本申請的一些實施例，所述收集箱底部為傾斜設置，所述收集箱傾斜端與外部連通，所述轉動輥中部為中空設置，所述轉動輥外周側均勻開設有漏液孔。
污水混凝之后，需要對混凝后的污水進行過濾，而過濾出來的混凝物會進行堆積，需要及時的將混凝物導出，而經常使用的污水處理設備不便于及時將混凝物進行導出，會出現混凝物堆積，降低濾網的過濾效率，同時需要將污水處理設備停機，配合工人將混凝物導出，耽誤污水處理的時間，降低了污水處理的效率；
根據本申請的一些實施例，還包括導泥組件，所述導泥組件包括螺旋絞龍、導泥管、過濾箱、水箱、水泵和沖水頭，所述螺旋絞龍傾斜設置在所述收集箱內部底部，所述螺旋絞龍一側與所述收集箱轉動連接，所述螺旋絞龍另一側與所述導泥管轉動連接，所述導泥管一端貫穿所述外箱一側與所述收集箱一側連通，所述螺旋絞龍與所述除泥輥傳動連接，所述過濾箱和所述水泵均與所述移動車體上部固定連接，所述導泥管底部與所述過濾箱連通，所述過濾箱與所述水箱連通，所述水箱設置在所述移動車體內部，所述水泵進水端與所述水箱連通，所述水泵出水端與所述沖水頭連通，所述沖水頭設置在所述外箱內側上部，所述沖水頭沖水端靠近所述過濾網上部，所述沖水頭位于所述收集箱上方；
軟質刮板和除泥輥實施對過濾網進行除泥處理，會有部分混凝物被擠壓到過濾網的內部，水泵將水箱內部的水輸送到?jīng)_水頭的內部，沖水頭將水沖向過濾網的上部，實施對過濾網進行沖洗，沖洗后的水進入到收集箱的內部，連通收集箱內部的混凝物一并被螺旋絞龍導出，第二電機輸出端帶動驅動輥轉動，驅動輥帶動除泥輥轉動，除泥輥帶動螺旋絞龍轉動，實施對混凝物導出到導泥管的內部，導泥管將混凝物和水導入到過濾箱內部，實施對沖洗過濾網后的水進行過濾，過濾后的水進入到水箱的內部，實現了沖洗過濾網的水的循環在利用，在整個使用的過程中，實現了對過濾的沖洗，并實現了沖洗水的循環再利用，也實現了對混凝物的導出，減少了污水處理設備停機的次數和時間，節約了時間提高了污水處理效率。
根據本申請的一些實施例，所述除泥輥一側設置有第三齒輪，所述外箱設置有第四齒輪，所述螺旋絞龍設置有第五齒輪，所述第三齒輪與所述第四齒輪嚙合連接，所述第四齒輪與所述第五齒輪嚙合連接。
根據本申請的一些實施例，所述過濾箱設置有擋流板和濾芯，所述擋流板間隔設置在所述過濾箱內部，所述濾芯兩側固定插接在所述過濾箱內部。
（發明人：吳朋至）
