公布日：2022.11.15
申請日：2022.08.01
分類號：C02F1/461(2006.01)I;C02F1/00(2006.01)I;C02F101/10(2006.01)N
摘要
本發明公開了一種河水水體電化學除磷系統及其除磷方法,涉及污水處理技術領域，包括除磷單元和連接在除磷單元出口端的混合池，混合池上設有補充水管，所述除磷單元包括除磷槽和排水槽，除磷槽上端與排水槽上端連通，且除磷槽內還安裝有支撐框架，支撐框架上安裝有多個間隔排布的電極板。本發明使整個除磷過程中無需添加化學藥劑，有效避免對環境造成二次污染，能有效實現徹底除磷，大大減少了污泥產生量。
權利要求書

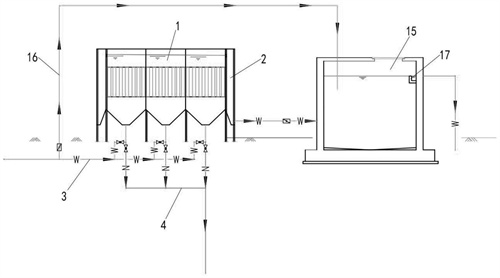

1.一種河水水體電化學除磷系統，其特征在于，包括除磷單元和連接在除磷單元出口端的混合池(15)，混合池(15)上設有補充水管(16)，除磷單元包括除磷槽(1)和排水槽(2)，除磷槽(1)上端與排水槽(2)上端連通，除磷槽(1)與排水槽(2)為一體結構或分體結構，且除磷槽(1)內還安裝有支撐框架(8)，支撐框架(8)上安裝有多個間隔排布的電極板(9)。
2.根據權利要求1所述的河水水體電化學除磷系統，其特征在于，所述除磷槽(1)上還設有用于排放污泥的排泥管(4)和用于進水的進水管(3)，補充水管(16)的進口端并聯在進水管(3)上，排水槽(2)上還設有出水管(6)，出水管(6)出口端與混合池(15)連接；優選的，所述進水管(3)和排泥管(4)均位于除磷槽(1)槽底，且進水管(3)的出口端與排泥管(4)進口端通過三通接頭連通。
3.根據權利要求2所述的河水水體電化學除磷系統，其特征在于，所述出水管(6)位于排水槽(2)的中部，且排水槽(2)槽底還設置有放空管(7)；優選的，所述排泥管(4)、進水管(3)、補充水管(16)、出水管(6)和放空管(7)上均設置有電磁閥(10)。
4.根據權利要求1至3中任意一項所述的河水水體電化學除磷系統，其特征在于，所述除磷單元為多個，多個除磷單元呈矩形陣列排布，且多個除磷單元共同并聯連接或依次串聯連接。
5.根據權利要求1至3中任意一項所述的河水水體電化學除磷系統，其特征在于，所述除磷槽(1)和排水槽(2)的槽底均呈漏斗狀，且電極板(9)位于除磷槽(1)中部；優選的，所述多個所述電極板(9)呈正極負極交替排列；優選的，所述電極板(9)為碳鋼板或鐵板或鋁板。
6.根據權利要求1至3中任意一項所述的河水水體電化學除磷系統，其特征在于，所述支撐框架(8)與除磷槽(1)槽壁、電極板(9)與支撐框架(8)均為卡槽連接；優選的，相鄰兩個所述電極板(9)之間的間距為1-12cm。
7.根據權利要求1所述的河水水體電化學除磷系統，其特征在于，所述混合池(15)內還設有攪拌器，且混合池(15)出口處設置有溢流堰(17)
。8.一種基于權利要求1-7任一所述系統的河水水體電化學除磷方法，其特征在于，包括以下內容：經進水管(3)中的一部分河水進入除磷槽(1)，經電極板(9)除磷，除磷后的污水流入排水槽(2)進行沉淀，后經出水管(6)，進入混合池(15)；經進水管的另一部分河水經補充水管(16)進入混合池，兩部分河水混合，經溢流堰(17)排出。
9.根據權利要求8所述的方法，其特征在于，電化學除磷時，電流密度為40-60mA/cm2，電解時間為15-30分鐘。
10.根據權利要求8所述的方法，其特征在于除磷槽(1)與排水槽(2)中的污泥分別經排泥管(4)和放空管(7)排出。
發明內容
本發明的目的在于提供一種河水水體電化學除磷系統及其除磷方法，整個除磷過程中無需添加化學藥劑，有效避免對環境造成二次污染，能有效實現徹底除磷，大大減少了污泥產生量。
為實現本發明目的，采用的技術方案為：一種河水水體電化學除磷系統，包括除磷單元和連接在除磷單元出口端的混合池，混合池上設有補充水管，所述除磷單元包括除磷槽和排水槽，除磷槽上端與排水槽上端連通，除磷槽與排水槽為一體結構或分體結構，且除磷槽內還安裝有支撐框架，支撐框架上安裝有多個間隔排布的電極板。
進一步的，所述除磷槽上還設有用于排放污泥的排泥管和用于進水的進水管，補充水管的進口端并聯在進水管上，排水槽上還設有出水管，出水管出口端與混合池連接。
進一步的，所述進水管和排泥管均位于除磷槽槽底，且進水管的出口端與排泥管的進口端通過三通接頭連通。
進一步的，所述出水管位于排水槽的中部，且排水槽槽底還設置有放空管。
進一步的，所述排泥管、進水管、補充水管、出水管和放空管上均設置有電磁閥。
進一步的，所述除磷單元為多個，多個除磷單元呈矩形陣列排布，且多個除磷單元共同并聯連接或依次串聯連接。
進一步的，所述除磷槽和排水槽的槽底均呈漏斗狀，且電極板位于除磷槽中部。
進一步的，多個所述電極板呈正極負極交替排列。
進一步的，所述電極板為碳鋼板或鐵板或鋁板。
進一步的，所述支撐框架與除磷槽槽壁、電極板與支撐框架均為卡槽連接。
進一步的，相鄰兩個電極板之間的間距為1-12cm。
進一步的，所述混合池內還設有攪拌器，且混合池出口處設置有溢流堰。
本發明還提供一種基于上述系統用于河水水體的電化學除磷方法,包括以下內容：
經進水管中的一部分河水進入除磷槽，經電極板除磷，除磷后的污水流入排水槽進行沉淀，后經出水管，進入混合池；經進水管的另一部分河水經補充水管進入混合池，兩部分河水混合，經溢流堰排出。
進一步地，電化學除磷時，電流密度為40-60mA/cm2，電解時間為15-30分鐘。
進一步地，除磷槽與排水槽中的污泥分別經排泥管和放空管排出。
本發明的有益效果是,
本發明通過采用電極板除磷，使污水在除磷處理過程中不需要投加任何藥劑(物理藥劑、化學藥劑)，不僅對環境友好度高，且能有實現徹底除磷，大大減少了污泥產生量；同時，配合混合池，使河水可分為兩部分，一部分進入除磷單元除磷，另一部分直接進入到混合池內與除磷后的河水進行混合，使河水可達到排放標準，從而使處理后的河水可直接排放至河道內。
本發明還可根據不同的工況需求對安裝位置進行調整，以配合其他污水處理系統使用，例如設置為前置除磷或同步除磷或后置除磷，可應用于高磷高濃度工業廢水(如釀酒廢水、中藥廢水)、城市生活污水、總磷超標污染的河水等多種場景，應用場景多，占地面積小。
通過在多個除磷單元的進水管上設置電磁閥，使每個除磷單元的進水量可得到精準控制，不僅能實現總磷去除多級調控，且可根據進水量對電極板的電流密度進行調控，使除磷更加高效、徹底。
（發明人：鄒俊良;龍泉;高東東;肖杰;江臘海;楊長軍;李金星）
