公布日：2022.11.25
申請日：2021.05.24
分類號：C02F11/15(2019.01)I;C02F11/131(2019.01)I
摘要
本發明提供了一種污泥的微波電滲脫水方法及其控制系統，屬于污泥脫水處理技術領域，其中污泥的微波電滲脫水方法應用于污泥的微波電滲脫水設備中，所述方法包括：獲取腔體內的目標特征參數，目標特征參數包括重物單元的當前下降高度、腔體內的當前溫度和/或腔體內電極對之間的當前間距；確定與目標特征參數匹配的目標處理策略；根據目標處理策略，控制進行目標處理。也就是說，本發明能夠?qū)崿F(xiàn)根據重物單元的當前下降高度、腔體內的當前溫度和/或腔體內的當前電阻，實現高效且靈活控制設備執行針對污泥的脫水操作的目的，提高了污泥的微波電滲脫水處理效率，并且降低了能耗，從而提高了污泥的微波電滲脫水設備的使用壽命。
權利要求書
1.一種污泥的微波電滲脫水方法，其特征在于，所述方法應用于污泥的微波電滲脫水設備中，所述方法包括：獲取腔體內的目標特征參數；其中，所述目標特征參數包括重物單元的當前下降高度、所述腔體內的當前溫度和/或所述腔體內電極對之間的當前間距；確定與所述目標特征參數匹配的目標處理策略；根據所述目標處理策略，控制進行目標處理。
2.根據權利要求1所述的污泥的微波電滲脫水方法，其特征在于，所述目標特征參數包括所述重物單元的當前下降高度時，所述確定與所述目標特征參數匹配的目標處理策略，包括：將所述當前下降高度與預設參考高度進行匹配，得到第一目標匹配結果；當所述第一目標匹配結果表征所述當前下降高度未達到所述預設參考高度時，確定包括繼續下壓所述重物單元的目標處理策略；當所述第一目標匹配結果表征所述當前下降高度達到所述預設參考高度時，確定包括向所述腔體內輻射微波的目標處理策略。
3.根據權利要求1所述的污泥的微波電滲脫水方法，其特征在于，所述目標特征參數包括所述腔體內的當前溫度時，所述確定與所述目標特征參數匹配的目標處理策略，包括：將所述當前溫度與預設參考溫度進行匹配，得到第二目標匹配結果；當所述第二目標匹配結果表征所述當前溫度高于所述預設參考溫度時，確定包括降低微波功率的目標處理策略；當所述第二目標匹配結果表征所述當前溫度低于所述預設參考溫度時，確定包括增加微波功率的目標處理策略。
4.根據權利要求1所述的污泥的微波電滲脫水方法，其特征在于，所述目標特征參數包括所述腔體內電極對之間的當前間距時，所述確定與所述目標特征參數匹配的目標處理策略，包括：將所述當前間距與預設參考間距進行匹配，得到第三目標匹配結果；當所述第三目標匹配結果表征所述當前間距高于所述預設參考間距時，確定包括降低所述電極對之間間距的目標處理策略；當所述第三目標匹配結果表征所述當前間距低于所述預設參考間距時，確定包括增加所述電極對之間間距的目標處理操作。
5.根據權利要求2所述的污泥的微波電滲脫水方法，其特征在于，所述預設參考高度，其確定過程包括：獲取預設時長內所述重物單元的多個下降高度；確定所述多個下降高度中每相鄰兩個下降高度的至少兩個高度差；當所述高度差均相等時，確定所述多個下降高度中的一個下降高度為所述預設參考高度。
6.根據權利要求1所述的污泥的微波電滲脫水方法，其特征在于，在執行所述獲取腔體內的目標特征參數的步驟之前，所述方法還包括：獲取設備啟動指令；基于所述設備啟動指令，控制執行重物單元下壓腔體內污泥的下壓操作及脈沖電源的開啟操作；當獲取到標識所述下壓操作及所述開啟操作均已執行的目標指示信息時，控制執行所述獲取腔體內的目標特征參數的步驟
。7.根據權利要求2所述的污泥的微波電滲脫水方法，其特征在于，所述根據所述目標處理策略，控制進行目標處理，包括：當確定出包括向所述腔體內污泥輻射微波的目標處理策略時，控制所述腔體的兩相對外部側面上的微波源開啟且向所述腔體內輻射微波，以此脫除所述污泥中的結合水和鄰位水。
8.一種污泥的微波電滲脫水設備，其特征在于，所述設備包括：腔體、電極對、微波源、集液箱、脈沖電源、重物單元及控制器；其中，所述電極對設置于所述腔體的內部，所述微波源設置于所述腔體的兩相對外部側面上且其微波輻射方向與所述電極對的豎直方向垂直，所述集液箱設置于所述腔體的底部，所述脈沖電源與所述電極對連接，所述重物單元設置于所述腔體的頂部，所述控制器分別與所述微波源、所述脈沖電源和所述重物單元連接。
9.一種污泥的微波電滲脫水裝置，其特征在于，所述裝置包括：獲取模塊、確定模塊和處理模塊，其中：獲取模塊，用于獲取腔體內的目標特征參數；其中，所述目標特征參數包括重物單元的當前下降高度、所述腔體內的當前溫度和/或所述腔體內的當前間距；確定模塊，用于確定與所述目標特征參數匹配的目標處理策略；處理模塊，用于根據所述目標處理策略，控制進行目標處理。
10.一種污泥的微波電滲脫水控制裝置，其特征在于，所述控制裝置包括：處理器和存儲器，所述存儲器用于存儲指令，所述處理器用于執行所述存儲器中存儲的指令，以使所述控制裝置執行所述如權利要求1-7中任一項所述的污泥的微波電滲脫水方法。
發明內容
本發明的目的在于，針對上述現有技術在對污泥進行脫水處理的過程中存在的不足，提供一種污泥的微波電滲脫水方法及其控制系統，以解決現有污泥脫水方法只有將污泥置于電場中后依次加入過氧化氫、加入臭氧、加入絮凝劑及進行重力沉降才能降低污泥中含水量而導致的污泥脫水效率并不高的問題。
為實現上述目的，本發明實施例采用的技術方案如下：

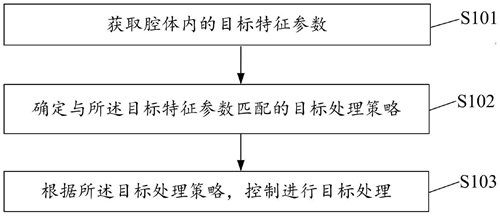

第一方面，本發明提供了一種污泥的微波電滲脫水方法，所述方法應用于污泥的微波電滲脫水設備中，所述方法包括：
獲取腔體內的目標特征參數；其中，所述目標特征參數包括重物單元的當前下降高度、所述腔體內的當前溫度和/或所述腔體內電極對之間的當前間距；
確定與所述目標特征參數匹配的目標處理策略；
根據所述目標處理策略，控制進行目標處理。
可選的，所述目標特征參數包括所述重物單元的當前下降高度時，所述確定與所述目標特征參數匹配的目標處理策略，包括：
將所述當前下降高度與預設參考高度進行匹配，得到第一目標匹配結果；
當所述第一目標匹配結果表征所述當前下降高度未達到所述預設參考高度時，確定包括繼續下壓所述重物單元的目標處理策略；
當所述第一目標匹配結果表征所述當前下降高度達到所述預設參考高度時，確定包括向所述腔體內輻射微波的目標處理策略。
可選的，所述目標特征參數包括所述腔體內的當前溫度時，所述確定與所述目標特征參數匹配的目標處理策略，包括：
將所述當前溫度與預設參考溫度進行匹配，得到第二目標匹配結果；
當所述第二目標匹配結果表征所述當前溫度高于所述預設參考溫度時，確定包括降低微波功率的目標處理策略；
當所述第二目標匹配結果表征所述當前溫度低于所述預設參考溫度時，確定包括增加微波功率的目標處理策略。
可選的，所述目標特征參數包括所述腔體內電極對之間的當前間距時，所述確定與所述目標特征參數匹配的目標處理策略，包括：
將所述當前間距與預設參考間距進行匹配，得到第三目標匹配結果；
當所述第三目標匹配結果表征所述當前間距高于所述預設參考間距時，確定包括降低所述電極對之間間距的目標處理策略；
當所述第三目標匹配結果表征所述當前間距低于所述預設參考間距時，確定包括增加所述電極對之間間距的目標處理操作。
可選的，所述預設參考高度，其確定過程包括：
獲取預設時長內所述重物單元的多個下降高度；
確定所述多個下降高度中每相鄰兩個下降高度的至少兩個高度差；
當所述高度差均相等時，確定所述多個下降高度中的一個下降高度為所述預設參考高度。
可選的，在執行所述獲取腔體內的目標特征參數的步驟之前，所述方法還包括：
獲取設備啟動指令；
基于所述設備啟動指令，控制執行重物單元下壓腔體內污泥的下壓操作及脈沖電源的開啟操作；
當獲取到標識所述下壓操作及所述開啟操作均已執行的目標指示信息時，控制執行所述獲取腔體內的目標特征參數的步驟。
可選的，所述根據所述目標處理策略，控制進行目標處理，包括：
當確定出包括向所述腔體內污泥輻射微波的目標處理策略時，控制所述腔體的兩相對外部側面上的微波源開啟且向所述腔體內輻射微波，以此脫除所述污泥中的結合水和鄰位水。
第二方面，本發明提供了一種污泥的微波電滲脫水設備，包括：腔體、電極對、微波源、集液箱、脈沖電源、重物單元及控制器；
其中，所述電極對設置于所述腔體的內部，所述微波源設置于所述腔體的兩相對外部側面上且其微波輻射方向與所述電極對的豎直方向垂直，所述集液箱設置于所述腔體的底部，所述脈沖電源與所述電極對連接，所述重物單元設置于所述腔體的頂部，所述控制器分別與所述微波源、所述脈沖電源和所述重物單元連接。
第三方面，本發明提供了一種污泥的微波電滲脫水裝置，包括：獲取模塊、確定模塊和處理模塊，其中：
獲取模塊，用于獲取腔體內的目標特征參數；其中，所述目標特征參數包括重物單元的當前下降高度、所述腔體內的當前溫度和/或所述腔體內電極對之間的當前間距；
確定模塊，用于確定與所述目標特征參數匹配的目標處理策略；
處理模塊，用于根據所述目標處理策略，控制進行目標處理。
第四方面，本發明提供了一種污泥的微波電滲脫水控制裝置，包括：處理器和存儲器，所述存儲器用于存儲指令，所述處理器用于執行所述存儲器中存儲的指令，以使所述控制裝置執行如前述第一方面所述的污泥的微波電滲脫水方法。
本發明的有益效果是：本發明中的一種污泥的微波電滲脫水方法及其控制系統，其中污泥的微波電滲脫水方法應用于污泥的微波電滲脫水設備中，所述方法包括：獲取腔體內的目標特征參數；其中，所述目標特征參數包括重物單元的當前下降高度、所述腔體內的當前溫度和/或所述腔體內電極對之間的當前間距；確定與所述目標特征參數匹配的目標處理策略；根據所述目標處理策略，控制進行目標處理。也就是說，本發明能夠?qū)崿F(xiàn)根據重物單元的當前下降高度、腔體內的當前溫度和/或腔體內的當前電阻，實現高效且靈活控制設備執行針對污泥的脫水操作的目的，解決了現有污泥脫水方法只有將污泥置于電場中后依次加入過氧化氫、加入臭氧、加入絮凝劑及進行重力沉降才能降低污泥中含水量而導致的污泥脫水效率并不高的問題，提高了污泥的微波電滲脫水處理效率，并且降低了能耗，從而提高了污泥的微波電滲脫水設備的使用壽命。
（發明人：馬中發;孫琪琛;張虎晨）
