公布日：2022.09.13
申請日：2022.06.15
分類號：C02F9/04(2006.01)I;C02F103/06(2006.01)N
摘要
本發明公開一種基于有機管式膜的廢水處理工藝，包括以下步驟：廢水經過原水泵從原水調節池提升至加藥池，在原水進入加藥池時同時加入軟化或除硅藥劑，不再添加任何的助、絮凝藥劑，溢流至反應池后停留反應2‑4h，再溢流至管式膜原水池，原水在強堿性條件下送入PEK有機管式膜系統進行泥水分離，清液進入清液緩沖罐后進入后段處理工藝，經PEK有機管式膜濃縮的濃液進入脫泥系統，最后的固體進入污泥處理環節，清液回流至PEK有機管式膜系統，獲得最后產水。本發明的特點是處理流程簡單，藥劑添加量少，加藥種類少，設備占地面積小，運行費用低，出水穩定，水資源回收率高，可實現全自動控制，特別適用于高硬度、高鹽度、高有機物、含油的廢水處理。
權利要求書
1.一種基于有機管式膜的廢水處理工藝，其特征在于，包括：步驟1:廢水經過原水泵從原水調節池提升至加藥池，在原水進入加藥池，同時加入軟化或除硅藥劑；步驟2：將步驟1獲得的原水在進入加藥池后溢流至反應池；步驟3：將步驟2獲得的原水送入管式膜進水池緩沖，保證后續系統的進水穩定；步驟4：將步驟3獲得的原水送入PEK有機管式膜系統在堿性條件下進行泥水分離，清液進入清液緩沖罐；步驟5：步驟3經PEK有機管式膜系統分離出的需要處理的濃液進入脫泥系統，進入脫泥系統的濃液壓濾出的最后的固體進入污泥處理環節，經脫泥系統獲得的清液回流至PEK有機管式膜系統，PEK有機管式膜系統與脫泥進行循環凈化，最終清液進入清液緩沖罐，由清液緩沖罐獲得最后產水。
2.根據權利要求1所述的基于有機管式膜的廢水處理工藝，其特征在于，所述最后產水水質達到:SS≤0.5NTU,總硬度≤50mg/L,SDI15≤3，硅≤5mg/L。
3.根據權利要求1所述的基于有機管式膜的廢水處理工藝，其特征在于，所述有機管式膜為聚醚酮材質分離膜，膜孔徑5nm-0.2μm。
4.根據權利要求3所述的基于有機管式膜的廢水處理工藝，其特征在于，所述的有機管式膜的膜孔徑5nm-0.2μm。
5.根據權利要求1所述的基于有機管式膜的廢水處理工藝，其特征在于，所述的堿性條件為pH大于11。
發明內容
針對現有技術的不足，本發明提出了一種基于有機管式膜的廢水處理工藝。
本發明的目的可以通過以下技術方案實現：

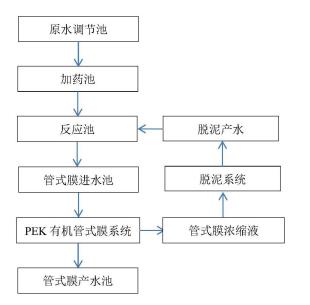

一種基于有機管式膜的廢水處理工藝，包括：
步驟1:廢水經過原水泵從原水調節池提升至加藥池，在原水進入加藥池，同時加入軟化或除硅藥劑；
步驟2：將步驟1獲得的原水在進入加藥池后溢流至反應池；
步驟3：將步驟2獲得的原水送入管式膜進水池緩沖，保證后續系統的進水穩定；
步驟4：將步驟3獲得的原水送入PEK有機管式膜系統在堿性條件下進行泥水分離，清液進入清液緩沖罐；
步驟5：步驟3經PEK有機管式膜系統分離出的需要處理的濃液進入脫泥系統，進入脫泥系統的濃液壓濾出的最后的固體進入污泥處理環節，經脫泥系統獲得的清液回流至PEK有機管式膜系統，PEK有機管式膜系統與脫泥進行循環凈化，最終清液進入清液緩沖罐，由清液緩沖罐獲得最后產水。
可選地，所述最后產水水質達到:SS≤0.5NTU,總硬度≤50mg/L,SDI15≤3，硅≤5mg/L。
可選地，所述有機管式膜為聚醚酮材質分離膜，膜孔徑5nm-0.2μm。
可選地，所述的堿性條件為pH大于11。
本發明的有益效果：
本發明的特點是處理流程簡單，藥劑種類少，添加量少，設備占地面積小，運行費用低，出水穩定，可實現全自動控制；
2、本發明特別適用于高硬度、高鹽度、高COD、高硅、含油的廢水處理；
3、本發明所采用的有機管式超濾膜為PEK有機管式膜，PEK管式超濾膜具有耐酸堿、耐COD、耐油、親水性好、通量大、清洗周期長、無需反洗等特點，孔徑有5nm-0.2μm的不同規格，作為高污泥濃度、高有機物的泥水分離有諸多優勢；
4、本發明工藝采用預處理+膜過濾(PEK有機管式膜)的處理流程。依次經過軟化+超濾膜(PEK有機管式超濾膜)處理后，產水可進入NF或RO或蒸發進行深度處理。作為一種保證NF或RO或蒸發進水水質的預處理工藝。該工藝的產水水質穩定，運行成本低廉，系統自動化程度高，設備集成化且使用壽命長。
（發明人：李俞勝;俞經福）
