公布日:2022.11.18
申請日:2022.07.12
分類號:C02F11/13(2019.01)I;C02F11/121(2019.01)I
摘要
本發明公開了一種可快速風干的污泥干燥設備,屬于污泥干燥領域,一種可快速風干的污泥干燥設備,包括擠壓筒,所述擠壓筒頂部固定連接有第一氣缸,所述第一氣缸輸出端貫穿擠壓筒并固定連接有擠壓板,所述送料組件底部固定連接有連接板,所述連接板一側固定連接有第二氣缸,所述第二氣缸輸出端固定連接有擋板,所述擠壓筒下端兩側開設有貫通的滑槽,所述擋板滑動連接在滑槽內部;所述擋板上設置有切料組件,所述擠壓筒下端兩側開設有貫通的切槽,所述切料組件滑動在切槽內部,通過擠壓板將污泥擠壓成圓柱體,然后再通過切刀將圓柱形污泥切割成厚度相等的片狀,提高污泥受熱的均勻性,提高后續烘干的效率。
權利要求書

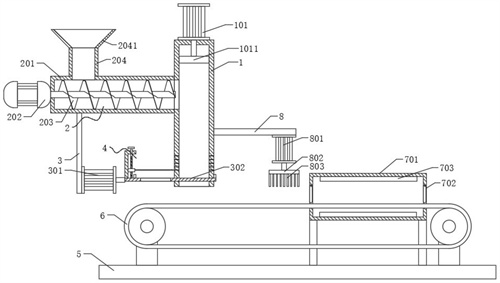

1.一種可快速風干的污泥干燥設備,包括擠壓筒(1),其特征在于,所述擠壓筒(1)一側設置有送料組件(2),所述擠壓筒(1)頂部固定連接有第一氣缸(101),所述第一氣缸(101)輸出端貫穿擠壓筒(1)并固定連接有擠壓板(1011),所述擠壓板(1011)滑動在擠壓筒(1)內部,所述送料組件(2)底部固定連接有連接板(3),所述連接板(3)一側固定連接有第二氣缸(301),所述第二氣缸(301)輸出端固定連接有擋板(302),所述擠壓筒(1)下端兩側開設有貫通的滑槽(102),所述擋板(302)滑動連接在滑槽(102)內部;所述擋板(302)上設置有切料組件(4),所述擠壓筒(1)下端兩側開設有貫通的切槽(103),所述切料組件(4)滑動在切槽(103)內部;所述擠壓筒(1)下方設置有支撐架(5),所述支撐架(5)上設置有傳送組件(6),所述傳送組件(6)上設置有烘干組件(7)。
2.根據權利要求1所述的一種可快速風干的污泥干燥設備,其特征在于,所述送料組件(2)包括送料管(201),所述送料管(201)一端固定連接在擠壓筒(1)一側且與擠壓筒(1)相連通,所述送料管(201)另一端外壁固定連接有電機(202),所述電機(202)輸出端貫穿送料管(201)并固定連接有螺旋桿(203),所述送料管(201)靠近電機(202)一側的頂部固定連接有進料管(204)。
3.根據權利要求1所述的一種可快速風干的污泥干燥設備,其特征在于,所述切料組件(4)包括固定板(401),所述固定板(401)固定連接在擋板(302)靠近第二氣缸(301)一端的頂部,所述固定板(401)一側設置有切刀(402),所述切刀(402)可滑動在切槽(103)內部,所述擋板(302)位于切刀(402)下側的位置開設有出料槽(3021)。
4.根據權利要求3所述的一種可快速風干的污泥干燥設備,其特征在于,所述固定板(401)頂部轉動連接有絲桿(4011),所述絲桿(4011)上螺紋連接有滑塊(4012),所述切刀(402)固定連接在滑塊(4012)的一側,所述滑塊(4012)的另一側與固定板(401)相貼,所述切槽(103)設置有多組,且呈等距開設在擠壓筒(1)下端。
5.根據權利要求1所述的一種可快速風干的污泥干燥設備,其特征在于,所述擋板(302)頂部?jī)啥司潭ㄟB接有限位塊(3022),所述限位塊(3022)用于對擋板(302)的移動距離進行限位。
6.根據權利要求1所述的一種可快速風干的污泥干燥設備,其特征在于,所述擠壓筒(1)一側固定連接有支撐板(8),所述支撐板(8)底部固定連接有第三氣缸(801),所述第三氣缸(801)輸出端固定連接有固定盤(802),所述固定盤(802)底部固定連接多組圓周陣列的頂桿(803)。
7.根據權利要求1所述的一種可快速風干的污泥干燥設備,其特征在于,所述烘干組件(7)包括烘干箱(701),所述烘干箱(701)固定連接在支撐架(5)頂部,所述烘干箱(701)兩側開設有相互貫通的通槽(702),所述傳送組件(6)貫穿在通槽(702)內,所述烘干箱(701)上下兩側均固定連接有電熱板(703)。
8.根據權利要求7所述的一種可快速風干的污泥干燥設備,其特征在于,所述通槽(702)頂部鉸接有密封板(704),所述密封板(704)底部與傳送組件(6)頂部相貼。
發明內容
為了克服上述的技術問題,本發明的目的在于提供一種可快速風干的污泥干燥設備,通過擠壓板將污泥擠壓成圓柱體,然后再通過切刀將圓柱形污泥切割成厚度相等的片狀,提高污泥受熱的均勻性,提高后續烘干的效率。
本發明的目的可以通過以下技術方案實現:
一種可快速風干的污泥干燥設備,包括擠壓筒,所述擠壓筒一側設置有送料組件,所述擠壓筒頂部固定連接有第一氣缸,所述第一氣缸輸出端貫穿擠壓筒并固定連接有擠壓板,所述擠壓板滑動在擠壓筒內部,所述送料組件底部固定連接有連接板,所述連接板一側固定連接有第二氣缸,所述第二氣缸輸出端固定連接有擋板,所述擠壓筒下端兩側開設有貫通的滑槽,所述擋板滑動連接在滑槽內部;所述擋板上設置有切料組件,所述擠壓筒下端兩側開設有貫通的切槽,所述切料組件滑動在切槽內部;所述擠壓筒下方設置有支撐架,所述支撐架上設置有傳送組件,所述傳送組件上設置有烘干組件。
作為本發明進一步的方案:所述送料組件包括送料管,所述送料管一端固定連接在擠壓筒一側且與擠壓筒相連通,所述送料管另一端外壁固定連接有電機,所述電機輸出端貫穿送料管并固定連接有螺旋桿,所述送料管靠近電機一側的頂部固定連接有進料管。
作為本發明進一步的方案:所述切料組件包括固定板,所述固定板固定連接在擋板靠近第二氣缸一端的頂部,所述固定板一側設置有切刀,所述切刀可滑動在切槽內部,所述擋板位于切刀下側的位置開設有出料槽。
作為本發明進一步的方案:所述固定板頂部轉動連接有絲桿,所述絲桿上螺紋連接有滑塊,所述切刀固定連接在滑塊的一側,所述滑塊的另一側與固定板相貼,所述切槽設置有多組,且呈等距開設在擠壓筒下端。
作為本發明進一步的方案:所述擋板頂部?jī)啥司潭ㄟB接有限位塊,所述限位塊用于對擋板的移動距離進行限位。
作為本發明進一步的方案:所述擠壓筒一側固定連接有支撐板,所述支撐板底部固定連接有第三氣缸,所述第三氣缸輸出端固定連接有固定盤,所述固定盤底部固定連接多組圓周陣列的頂桿。
作為本發明進一步的方案:所述烘干組件包括烘干箱,所述烘干箱固定連接在支撐架頂部,所述烘干箱兩側開設有相互貫通的通槽,所述傳送組件貫穿在通槽內,所述烘干箱上下兩側均固定連接有電熱板。
作為本發明進一步的方案:所述通槽頂部鉸接有密封板,所述密封板底部與傳送組件頂部相貼。
本發明的有益效果:
1、本發明中,通過擠壓板將污泥擠壓成圓柱體,然后再通過切刀將圓柱形污泥切割成厚度相等的片狀,提高污泥受熱的均勻性,提高后續烘干的效率。
2、本發明中,通過第三氣缸帶動頂桿向下移動對片狀污泥進行打孔,方便加熱烘干時,熱量從污泥內部進行傳導烘干,進一步的提高烘干效率。
(發明人:周其胤;賀振洲;高毛林)
