公布日：2022.06.14

申請日：2022.05.16

分類號：C02F9/04(2006.01)I;C02F1/26(2006.01)N;C02F1/32(2006.01)N;C02F1/72(2006.01)N

摘要

本發明公開了一種紫外催化氧化廢水處理系統及方法，所述系統包括：第一沉淀池；膜液萃取池，過濾第一沉淀池的第一沉淀物，并將第一次過濾后的第一廢水進行液膜萃��；紫外催化氧化池，對液膜萃取后的第一廢水排放至紫外催化氧化反應器中進行紫外催化氧化反應；第二沉淀池；析出池，將過濾后紫外催化氧化反應的第二沉淀物進行晶體析出；光譜檢驗，當析出池內濕度小于65%時，對析出池內的第二沉淀物進行紅外光譜檢測，根據獲取的光譜圖確定析出池內的第二沉淀物的成分類型；分類模塊，將析出池內析出的沉淀產物根據第二沉淀物的成分類型進行分類。實現了對分類后的沉淀產物進行二次利用，廢水實現再利用，節約資源，降低環境污染。

權利要求書

1.一種紫外催化氧化廢水處理系統，其特征在于，所述紫外催化氧化廢水處理系統包括：第一沉淀池，將初始廢水收集至第一沉淀池，由第一沉淀池對初始廢水進行塊狀體第一輪沉淀；膜液萃取池，過濾第一沉淀池的第一沉淀物，并將第一次過濾后的第一廢水進行液膜萃��；紫外催化氧化池，對液膜萃取后的第一廢水排放至紫外催化氧化反應器中進行紫外催化氧化反應，其中，紫外催化氧化反應處理生成第二沉淀物、氣體以及第二廢水，紫外催化氧化通過對有機磷物質進行有效的攻擊，最后將有機磷轉化成無機磷；第二沉淀池，用于接收過濾紫外催化氧化反應后的第二沉淀物；析出池，將過濾后紫外催化氧化反應的第二沉淀物進行晶體析出；光譜檢驗，當析出池內濕度小于65%時，對析出池內的第二沉淀物進行紅外光譜檢測，根據獲取的光譜圖確定析出池內的第二沉淀物的成分類型；所述紫外催化氧化廢水處理系統還包括：分類模塊，將析出池內析出的沉淀產物根據第二沉淀物的成分類型進行分類；氣體凈化處理模塊，對紫外催化氧化反應后的氣體進行氣體凈化處理；堿化池，接收紫外催化氧化反應后的第二廢水，并注入NaOH和沉淀劑Ca(OH)2對第二廢水進行金屬沉淀反應，生成金屬鹽、第三廢水；除菌池，接收第三廢水，并在池內通入臭氧，由臭氧對第三廢水進行除菌；計算模塊，測量析出池中第二沉淀物的析出物重量以及堿化池中紫外催化氧化反應后的第二廢水的重量，計算第二沉淀物與第二廢水的析出占比，根據析出占比確定沉淀劑的濃度；對比模塊，查找出獲取的光譜圖與數據庫中相似度95%以上的預存光譜圖，將預存光譜圖所屬的成分確定為析出池內的第二沉淀物的成分類型。

2.一種紫外催化氧化廢水處理方法，應用于如權利要求1所述的紫外催化氧化廢水處理系統，其特征在于，所述紫外催化氧化廢水處理方法包括：將初始廢水收集至第一沉淀池，由第一沉淀池對初始廢水進行塊狀體進行第一輪沉淀；過濾第一沉淀池的第一沉淀物，并將第一次過濾后的第一廢水進行液膜萃�。粚�(duì)液膜萃取后的第一廢水排放至紫外催化氧化反應器中進行紫外催化氧化反應，其中，紫外催化氧化反應處理生成第二沉淀物、氣體以及第二廢水；接收過濾紫外催化氧化反應后的第二沉淀物；將過濾后紫外催化氧化反應的第二沉淀物進行加熱；當析出池內至濕度小于65%時，對析出池內的第二沉淀物進行紅外光譜檢測，根據獲取的光譜圖確定析出池內的第二沉淀物的成分類型；將析出池內析出的沉淀產物根據第二沉淀物的成分類型進行分類。

發明內容

本發明提供一種紫外催化氧化廢水處理系統及方法，其主要目的在于實現對污染物的二次利用的技術問題。

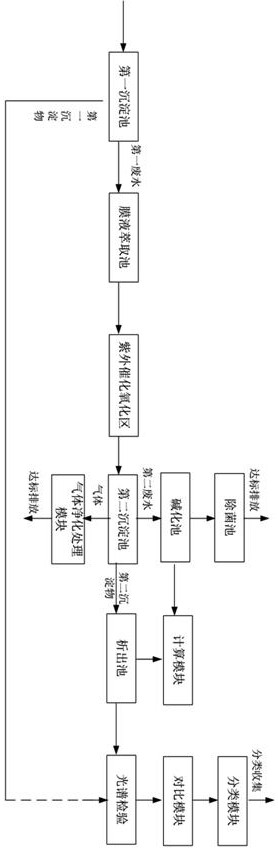

為實現上述目的，本發明提供一種紫外催化氧化廢水處理系統，所述紫外催化氧化廢水處理系統包括：

第一沉淀池，將初始廢水收集至第一沉淀池，由第一沉淀池進行第一輪沉淀；

膜液萃取池，過濾第一沉淀池的第一沉淀物，并將第一次過濾后的第一廢水進行液膜萃�。�

紫外催化氧化池，對液膜萃取后的第一廢水排放至紫外催化氧化反應器中進行紫外催化氧化反應，其中，紫外催化氧化反應處理生成第二沉淀物、氣體以及第二廢水；

第二沉淀池，用于接收過濾紫外催化氧化反應后的第二沉淀物；

析出池，將過濾后紫外催化氧化反應的第二沉淀物進行晶體析出；

光譜檢驗，當析出池內濕度小于65%時，對析出池內的第二沉淀物進行紅外光譜檢測，根據獲取的光譜圖確定析出池內的第二沉淀物的成分類型；

分類模塊，將析出池內析出的沉淀產物根據第二沉淀物的成分類型進行分類。

為實現上述目的，本發明還提出一種紫外催化氧化廢水處理方法，所述紫外催化氧化廢水處理方法包括：

將初始廢水收集至第一沉淀池，由第一沉淀池進行第一輪沉淀；

過濾第一沉淀池的第一沉淀物，并將第一次過濾后的第一廢水進行液膜萃��；

對液膜萃取后的第一廢水排放至紫外催化氧化反應器中進行紫外催化氧化反應，其中，紫外催化氧化反應處理生成第二沉淀物、氣體以及第二廢水；

接收過濾紫外催化氧化反應后的第二沉淀物；

將過濾后紫外催化氧化反應的第二沉淀物進行加熱；

當析出池內至濕度小于65%時，對析出池內的第二沉淀物進行紅外光譜檢測，根據獲取的光譜圖確定析出池內的第二沉淀物的成分類型；

將析出池內析出的沉淀產物根據第二沉淀物的成分類型進行分類。

本發明提出將初始廢水收集至第一沉淀池，由第一沉淀池進行第一輪沉淀，過濾第一沉淀池的第一沉淀物，并將第一次過濾后的第一廢水進行液膜萃取，對液膜萃取后的第一廢水排放至紫外催化氧化反應器中進行紫外催化氧化反應，其中，紫外催化氧化反應處理生成第二沉淀物、氣體以及第二廢水，接收過濾紫外催化氧化反應后的第二沉淀物，將過濾后紫外催化氧化反應的第二沉淀物進行加熱，當析出池內至濕度小于65%時，對析出池內的第二沉淀物進行紅外光譜檢測，根據獲取的光譜圖確定析出池內的第二沉淀物的成分類型，將析出池內析出的沉淀產物根據第二沉淀物的成分類型進行分類。析出池中析出的沉淀產物為有機鹽，通過分類有機鹽并對有機鹽的再利用，即對分類后的沉淀產物進行二次利用，廢水實現再利用，節約資源，降低環境污染。

（發明人：何頔;余瑾;周鴻波;趙建樹;金青海;徐飛;黃眾生）
