公布日：2022.11.01

申請日：2022.06.23

分類號：C02F3/28(2006.01)I

摘要

本發明公開了一種厭氧生物膜反應器，包括反應器罐體、填料收集器、填料和雙曲面攪拌器；填料分布于反應器罐體內部，雙曲面攪拌機包括依次連接的攪拌器電機、攪拌桿和攪拌器葉輪；填料收集器和葉輪均設置于反應器罐體內部，填料收集器的底部為可開合的收集器擋板，收集器擋板上均勻分布有多個擋板孔，擋板孔的孔徑小于填料的直徑，攪拌桿貫穿填料收集器，攪拌器葉輪設置于反應器罐體底部，反應器罐體上開設有進水口、出水口和污泥回流口。通過控制填料收集系統上的開關裝置的開啟與關閉時間，使反應器內的填料在固定流化狀態之間不斷切換，從而保證該反應器既具有固定床生物反應器掛膜速度快，生物量大的優點。

權利要求書

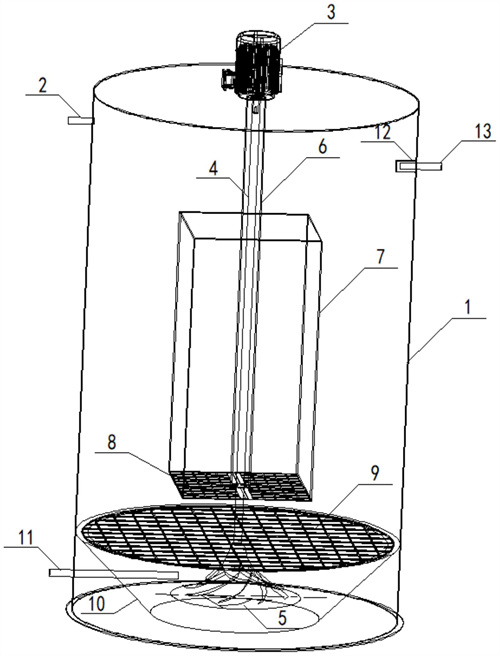

1.一種厭氧生物膜反應器，其特征在于：包括反應器罐體（1）、填料收集器（7）、填料（14）和雙曲面攪拌器；填料（14）分布于反應器罐體（1）內部，雙曲面攪拌機包括依次連接的攪拌器電機（3）、攪拌桿（4）和攪拌器葉輪（5）；填料收集器（7）和葉輪均設置于反應器罐體（1）內部，填料收集器（7）的底部為可開合的收集器擋板（8），收集器擋板（8）上均勻分布有多個擋板孔，擋板孔的孔徑小于填料（14）的直徑，攪拌桿（4）貫穿填料收集器（7），攪拌器葉輪（5）設置于反應器罐體（1）底部，反應器罐體（1）上開設有進水口（2）、出水口（13）和污泥回流口（11）；還包括填料隔板（9），填料隔板（9）設置于收集器擋板（8）與攪拌器葉輪（5）之間，攪拌桿（4）貫穿填料隔板（9），填料隔板（9）與反應器罐體（1）底部平行設置，填料隔板（9）的直徑等于反應器罐體（1）內壁的直徑，填料隔板（9）上均勻設有多個隔板孔，隔板孔的孔徑小于填料（14）的直徑，填料（14）設置于填料隔板（9）的上方。

2.根據權利要求1所述的一種厭氧生物膜反應器，其特征在于：還包括保護套（6），保護套（6）套設于攪拌桿（4）外部，保護套（6）與攪拌桿（4）非接觸式布設。

3.根據權利要求1所述的一種厭氧生物膜反應器，其特征在于：還包括導流板（10），導流板（10）設置于反應器罐體（1）底部?jī)?nèi)壁與填料隔板（9）之間；導流板（10）與填料隔板（9）和反應器罐體（1）內部底壁形成截面為倒梯形的倒梯形結構。

4.根據權利要求3所述的一種厭氧生物膜反應器，其特征在于：導流板（10）的角度為45°—60°。

5.根據權利要求1所述的一種厭氧生物膜反應器，其特征在于：反應器罐體（1）的高徑比大于2。

6.根據權利要求1所述的一種厭氧生物膜反應器，其特征在于：填料收集器（7）的體積為反應器罐體（1）容積的20—30%。

7.根據權利要求1所述的一種厭氧生物膜反應器，其特征在于：出水口（13）處設有出水隔網（12），出水隔網（12）的孔徑小于填料（14）孔徑。

8.根據權利要求7所述的一種厭氧生物膜反應器，其特征在于：還包括自動沖洗裝置，自動沖洗裝置設置于出水隔網（12）處。

9.根據權利要求1所述的一種厭氧生物膜反應器，其特征在于：所述收集器擋板（8）為可自動開合的擋板。

發明內容

本發明要解決的技術問題是針對上述現有技術的不足，而提供一種介于固定床生物填料反應器和流化床填料生物反應器之間的一種厭氧氨氧化生物膜反應器，通過控制填料收集系統上的開關裝置的開啟與關閉時間，使反應器內的填料在固定流化狀態之間不斷切換，為厭氧氨氧化工藝提供一種新形式的反應器，并為厭氧生物膜法提供一種快速掛膜的方式。

為解決上述技術問題，本發明采用的技術方案是：

一種厭氧生物膜反應器，包括反應器罐體、填料收集器、填料和雙曲面攪拌器；填料分布于反應器罐體內部，雙曲面攪拌機包括依次連接的攪拌器電機、攪拌桿和攪拌器葉輪；填料收集器和葉輪均設置于反應器罐體內部，填料收集器的底部為可開合的收集器擋板，收集器擋板上均勻分布有多個擋板孔，擋板孔的孔徑小于填料的直徑，攪拌桿貫穿填料收集器，攪拌器葉輪設置于反應器罐體底部，反應器罐體上開設有進水口、出水口和污泥回流口。

作為本發明的進一步優選，還包括填料隔板，填料隔板設置于收集器擋板與攪拌器葉輪之間，攪拌桿貫穿填料隔板，填料隔板與反應器罐體底部平行設置，填料隔板的直徑等于反應器罐體內壁的直徑，填料隔板上均勻設有多個隔板孔，隔板孔的孔徑小于填料的直徑，填料設置于填料隔板的上方。

作為本發明的進一步優選，還包括保護套，保護套套設于攪拌桿外部，保護套與攪拌桿非接觸式布設。

作為本發明的進一步優選，還包括導流板，導流板設置于反應器罐體底部?jī)?nèi)壁與填料隔板之間；導流板與填料隔板和反應器罐體內部底壁形成截面為倒梯形的倒梯形結構。

作為本發明的進一步優選，導流板的角度為45°—60°。

作為本發明的進一步優選，反應器罐體的高徑比大于2。

作為本發明的進一步優選，填料收集裝置的體積為反應器罐體容積的20—30%。

作為本發明的進一步優選，出水口處設有出水隔網，出水隔網的孔徑小于填料孔徑。

作為本發明的進一步優選，還包括自動沖洗裝置，自動沖洗裝置設置于出水隔網處。

作為本發明的進一步優選，所述收集器擋板為可自動開合的擋板。

本發明具有如下有益效果：

1.填料隔板使填料與攪拌槳未直接接觸，避免了高速旋轉的攪拌機對填料的碰撞導致填料破損，從而降低填料的使用周期，增大運行成本；同時降低破損填料對后續處理單元的影響及相關設備運行風險；

2.填料收集裝置及下方設置的隔板，可使填料在固定床和流化床這兩種狀態之間任意切換，可根據微生物的生長特性，在微生物接種馴化初期通過開啟和關閉隔板，提高填料掛膜速度，同時降低填料結垢風險。

（發明人：曾憲勇;邢夢嬌;鄧凱文;何敏霞;樊星;李佳琦;謝勇）
