公布日：2022.06.10
申請日：2022.03.23
分類號：C02F9/06(2006.01)I;B01D53/82(2006.01)I;B01D53/38(2006.01)I;C02F103/30(2006.01)N;C02F101/20(2006.01)N
摘要
本發明公開了一種印染廢水除銻的方法，屬于污水處理技術領域，包括以下步驟：將廢水池內的廢水注入到pH調節池內，調節pH值，進行酸析處理，對經過酸析處理后的廢水進行溫度調節。本發明中，電催化部件工作時在外置電源及模塊極板之間產生正、負極差，使得部分污染物在電極表面會被直接氧化成二氧化碳和水，同時溶液中的水、外加雙氧水、DEG等在電極作用下也可氧化成羥基自由基等具有強氧化性的中間產物，該產物也能夠氧化廢水中的污染物，使得廢水經過上述流程處理后，廢水中銻含量能夠達到小于等于50μg/L，且雙氧水、DEG等外加催化氧化劑主要作用是提供反應系統中直接或間接氧化因子濃度，有效縮短氧化還原反應的時間。
權利要求書
1.一種印染廢水除銻的方法，其特征在于，包括以下步驟：(1)將廢水池內的廢水注入到pH調節池內，調節pH值，進行酸析處理；(2)對經過酸析處理后的廢水進行溫度調節，溫度調節至40-60℃后，將廢水泵入綜合反應系統，綜合反應系統耦合有電催化部件、循環系統、壓縮空氣布?xì)庀到y(tǒng)、尾氣系統以及攪拌系統；(3)調節經綜合反應系統處理后的廢水的pH值，泵入沉淀池沉淀；(4)經沉淀池沉淀后，上清液達標外排至排放水池，沉淀池中污泥集中排入污泥池。
2.根據權利要求1所述的一種印染廢水除銻的方法，其特征在于，所述步驟(2)中，廢水在綜合反應系統中停留1-3h，在反應過程中加入雙氧水和DEG催化氧化反應劑。
3.根據權利要求1所述的一種印染廢水除銻的方法，其特征在于，所述步驟(1)中調節pH值為2-5，所述步驟(3)中調節pH值為7-9。
4.根據權利要求1或3所述的一種印染廢水除銻的方法，其特征在于，所述步驟(1)中調節pH值為3-4，所述步驟(3)中調節pH值為7.5-8.5。
5.根據權利要求4所述的一種印染廢水除銻的方法，其特征在于，所述步驟(2)中的電催化部件在通電作用下進行工作，所述電催化部件工作時在外置電源及模塊極板之間產生正、負極差。
6.根據權利要求5所述的一種印染廢水除銻的方法，其特征在于，所述電催化部件與反應器之間通過管道連接，所述管道上設置有軸流循環泵，所述軸流循環泵用來提供反應過程中反應液外循環的動力，所述反應器的表面通過四個支腿與水平支撐面連接。
7.根據權利要求6所述的一種印染廢水除銻的方法，其特征在于，所述反應器頂部設置有攪拌槳，所述攪拌槳提供反應過程中的混合作用，使得外加藥劑雙氧水、DEG與溶液進行更好的混合。
8.根據權利要求1所述的一種印染廢水除銻的方法，其特征在于，所述壓縮空氣布?xì)庀到y(tǒng)提供反應過程中需要的氧氣，所述空氣布?xì)庀到y(tǒng)為反應器下部提供混合的動力。
9.根據權利要求1所述的一種印染廢水除銻的方法，其特征在于，所述尾氣系統內置顆粒填料層，所述顆粒填料層成分顆粒由活性炭30-40％、鐵系物5-30％以及鎳系物5％-30％組成。10.根據權利要求1所述的一種印染廢水除銻的方法，其特征在于，所述DEG催化氧化反應劑主要組成包括：C：5％-30％、H：5％-20％、O：10-30％以及其他5％-20％。
發明內容
本發明的目的在于：為了解決絮凝沉淀法很難處理到0.1mg/L以下，吸附法易飽和且飽和后的吸附劑無法處理，芬頓法不易控制，產生鐵泥量大的問題，而提出的一種印染廢水除銻的方法。
為了實現上述目的，本發明采用了如下技術方案：

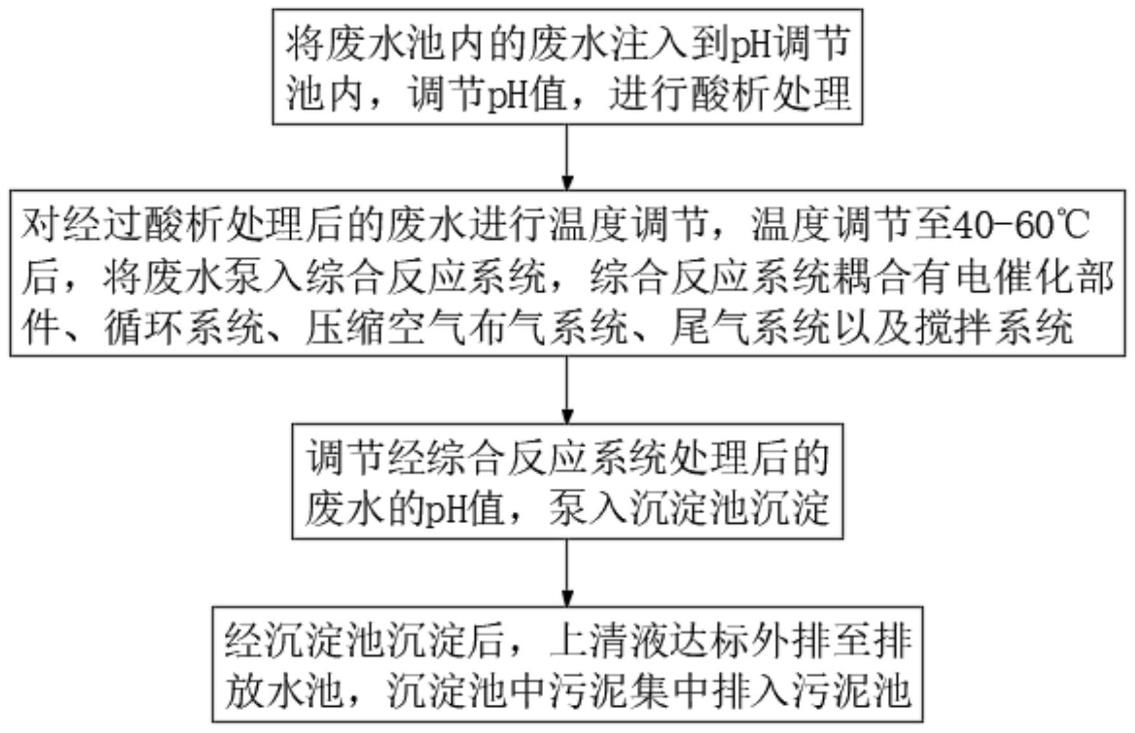

一種印染廢水除銻的方法，包括以下步驟：
(1)將廢水池內的廢水注入到pH調節池內，調節pH值，進行酸析處理；
(2)對經過酸析處理后的廢水進行溫度調節，溫度調節至40-60℃后，將廢水泵入綜合反應系統，綜合反應系統耦合有電催化部件、循環系統、壓縮空氣布?xì)庀到y(tǒng)、尾氣系統以及攪拌系統；
(3)調節經綜合反應系統處理后的廢水的pH值，泵入沉淀池沉淀；
(4)經沉淀池沉淀后，上清液達標外排至排放水池，沉淀池中污泥集中排入污泥池。
作為上述技術方案的進一步描述：
所述步驟(2)中，廢水在綜合反應系統中停留1-3h，在反應過程中加入雙氧水和DEG催化氧化反應劑。
作為上述技術方案的進一步描述：
所述步驟(1)中調節pH值為2-5，所述步驟(3)中調節pH值為7-9。
作為上述技術方案的進一步描述：
所述步驟(1)中調節pH值為3-4，所述步驟(3)中調節pH值為7.5-8.5。
作為上述技術方案的進一步描述：
所述步驟(2)中的電催化部件在通電作用下進行工作，所述電催化部件工作時在外置電源及模塊極板之間產生正、負極差。
作為上述技術方案的進一步描述：
所述電催化部件與反應器之間通過管道連接，所述管道上設置有軸流循環泵，所述軸流循環泵用來提供反應過程中反應液外循環的動力，所述反應器的表面通過四個支腿與水平支撐面連接。
作為上述技術方案的進一步描述：
所述反應器頂部設置有攪拌槳，所述攪拌槳提供反應過程中的混合作用，使得外加藥劑雙氧水、DEG與溶液進行更好的混合。
作為上述技術方案的進一步描述：
所述壓縮空氣布?xì)庀到y(tǒng)提供反應過程中需要的氧氣，所述空氣布?xì)庀到y(tǒng)為反應器下部提供混合的動力。
作為上述技術方案的進一步描述：
所述尾氣系統內置顆粒填料層，所述顆粒填料層成分顆粒由活性炭30-40％、鐵系物5-30％以及鎳系物5％-30％組成。
作為上述技術方案的進一步描述：
所述DEG催化氧化反應劑主要組成包括：C：5％-30％、H：5％-20％、O：10-30％以及其他5％-20％。
綜上所述，由于采用了上述技術方案，本發明的有益效果是：
本發明中，軸流循環泵安裝在反應器與壓縮空氣布?xì)庀到y(tǒng)之間的管道上，用來提供反應過程中反應液外循環的動力，使得整個廢水反應系統能夠?qū)崿F(xiàn)批次或連續操作，機動性強，電催化部件在通電作用下進行工作，電催化部件工作時在外置電源及模塊極板之間產生正、負極差，使得部分污染物在電極表面會被直接氧化成二氧化碳和水，同時溶液中的水、外加雙氧水、DEG等在電極作用下也可氧化成羥基自由基等具有強氧化性的中間產物，該產物也能夠氧化廢水中的污染物，使得廢水經過上述流程處理后，廢水中銻含量能夠達到小于等于50μg/L，且雙氧水、DEG等外加催化氧化劑主要作用是提供反應系統中直接或間接氧化因子濃度，有效縮短氧化還原反應的時間。
（發明人：周林;朱軍）
