公布日：2022.08.16
申請日：2022.04.29
分類號：C02F11/12(2019.01)I;C02F11/02(2006.01)I;C02F11/13(2019.01)I
摘要
本發明涉及干化結構成型裝置及其成型方法，包括至少兩個布料機構和一輸送機構，所述干化結構成型裝置還包括至少兩個傳動機構，每個所述布料機構包括進料腔以及與所述進料腔遠端連接的擠出機構，所述傳動機構的輸出端與所述輸送機構的一部分連接，所述擠出機構的輸出端與所述傳動機構的輸出端對應設置，使擠出污泥能夠落在兩層包覆料的間隙。本發明通過設置壓延部充分?jǐn)囁閴貉游勰�，破壞污泥中板結的部分，再通過擠出頭擠出限定厚度和形狀的污泥，增大污泥塊與兩面包覆料以及和空氣的接觸面積，提高了水分的蒸發速度，加快污泥干化效率。
權利要求書

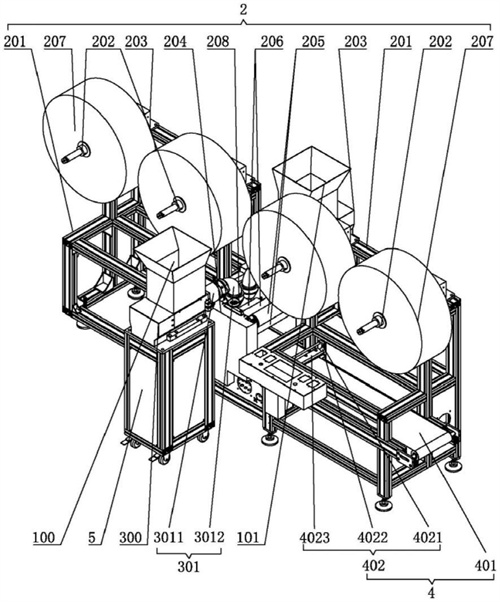

1.干化結構成型裝置，包括至少一個布料機構和一輸送機構，其特征在于：所述干化結構成型裝置還包括至少兩個傳動機構，所述傳動機構的輸出端與所述輸送機構的一部分連接，所述布料機構的輸出端與所述傳動機構的輸出端對應設置，使擠出污泥能夠落在兩層包覆料的間隙。
2.如權利要求1所述的干化結構成型裝置，其特征在于：所述布料機構包括進料腔以及與所述進料腔遠端連接的擠出機構，所述擠出機構包括殼體，所述殼體的一部分與進料腔遠端連接，所述殼體內設置壓延部與擠出部，所述壓延部一部分連接所述擠出部的一部分。
3.如權利要求2所述的干化結構成型裝置，其特征在于：所述壓延部包括至少兩個第一螺桿，所述第一螺桿可旋轉地設置在所述殼體內。
4.如權利要求3所述的干化結構成型裝置，其特征在于：所述擠出部包括至少一根第二螺桿和擠出頭，所述第二螺桿可旋轉地設置在所述殼體內，所述第二螺桿與所述第一螺桿嚙合，所述擠出頭設置在所述殼體遠端。
5.如權利要求4所述的干化結構成型裝置，其特征在于：所述擠出頭包括一本體，所述本體與所述殼體遠端連接，所述本體上開設至少一貫穿的孔，所述孔的出口與所述傳動機構的輸出端對應設置。
6.如權利要求1所述的干化結構成型裝置，其特征在于：每個所述傳動機構包括第一支架以及設置在所述第一支架近端的至少兩個第一主動輥壓輪，所述第一主動輥壓輪安裝包覆料筒，所述傳動機構還包括第二支架，所述第二支架近端設置至少兩個被動輥壓輪，所述第二支架遠端設置至少兩個第二主動輥壓輪。
7.如權利要求6所述的干化結構成型裝置，其特征在于：相鄰所述第二主動輥壓輪高低設置，用于控制擠壓污泥的厚度。
8.如權利要求6所述的干化結構成型裝置，其特征在于：所述傳動機構還包括調節結構，所述調節結構的一部分與所述第二主動輥壓輪連接。
9.如權利要求1所述的干化結構成型裝置，其特征在于：所述輸送機構包括傳送帶以及設置在所述傳送帶近端的切割機構，所述傳送帶遠端設置載具。
10.利用如權利要求1～9任意一項所述干化結構成型裝置的成型方法，其特征在于：包括以下步驟：向所述傳動機構添加包覆料；向所述布料機構中加入污泥，同時兩臺所述傳動機構傳送包覆料；所述布料機構擠出污泥到兩層包覆料的間隙；調節所述傳動機構中相鄰所述第二主動輥壓輪的相對高度對包覆料及污泥擠壓成型并送入輸送機構；所述輸送機構將兩面包覆的污泥切塊并輸送至所述載具；將所述載具送入烘烤室進行烘干。
發明內容
針對上述現有技術的缺點，本發明的目的是提供干化結構成型裝置及其成型方法，以解決現有技術中的一個或多個問題。
為實現上述目的，本發明的技術方案如下：
干化結構成型裝置，包括至少一個布料機構和一輸送機構，所述干化結構成型裝置還包括至少兩個傳動機構，所述傳動機構的輸出端與所述輸送機構的一部分連接，所述布料機構的輸出端與所述傳動機構的輸出端對應設置，使擠出污泥能夠落在兩層包覆料的間隙。
進一步的，所述布料機構包括進料腔以及與所述進料腔遠端連接的擠出機構，所述擠出機構包括殼體，所述殼體的一部分與進料腔遠端連接，所述殼體內設置壓延部與擠出部，所述壓延部一部分連接所述擠出部的一部分。
進一步的，所述壓延部包括至少兩個第一螺桿，所述第一螺桿可旋轉地設置在所述殼體內。
進一步的，所述擠出部包括至少一根第二螺桿和擠出頭，所述第二螺桿可旋轉地設置在所述殼體內，所述第二螺桿與所述第一螺桿嚙合，所述擠出頭設置在所述殼體遠端。
進一步的，所述擠出頭包括一本體，所述本體與所述殼體遠端連接，所述本體上開設至少一貫穿的孔，所述孔的出口與所述傳動機構的輸出端對應設置。
進一步的，每個所述傳動機構包括第一支架以及設置在所述第一支架近端的至少兩個第一主動輥壓輪，所述第一主動輥壓輪安裝包覆料筒，所述傳動機構還包括第二支架，所述第二支架近端設置至少兩個被動輥壓輪，所述第二支架遠端設置至少兩個第二主動輥壓輪。
進一步的，相鄰所述第二主動輥壓輪高低設置，用于控制擠壓污泥的厚度。
進一步的，所述傳動機構還包括調節結構，所述調節結構的一部分與所述第二主動輥壓輪連接。
進一步的，所述輸送機構包括傳送帶以及設置在所述傳送帶近端的切割機構，所述傳送帶遠端設置載具。
本發明還公開了利用前述干化結構成型裝置的成型方法，包括以下步驟：
向所述傳動機構添加包覆料；
向所述布料機構中加入污泥，同時兩臺所述傳動機構傳送包覆料；
所述布料機構擠出污泥到兩層包覆料的間隙；
調節所述傳動機構中相鄰所述第二主動輥壓輪的相對高度對包覆料及污泥擠壓成型并送入輸送機構；
所述輸送機構將兩面包覆的污泥切塊并輸送至所述載具；
將所述載具送入烘烤室進行烘干。
與現有技術相比，本發明的有益技術效果如下：
(一)本發明通過設置壓延部充分?jǐn)囁閴貉游勰�，破壞污泥中板結的部分，再通過擠出頭擠出限定厚度和形狀的污泥，增大污泥塊與兩層包覆料以及和空氣的接觸面積，提高了水分的蒸發速度，加快污泥干化效率。
(二)本發明通過擠出頭擠出限定厚度和形狀的污泥，增大污泥塊與兩層包覆料以及和空氣的接觸面積，充分利用有機物有氧發酵產生的自熱能，減少了熱量的提供，在常溫下即可完成快速烘干，節約能源且綠色環保。
(三)本發明通過將污泥塊放置在載具上，將載具層層堆疊，避免在污泥變薄的同時降低干化總量，在提高單位體積污泥干化速度的同時保障單位時間內污泥干化的總量，提高了生產效率。
（發明人：胡明明;施正清;韓曙光;余波;潘正國）
