公布日：2022.05.13
申請日：2022.02.15
分類號：C02F9/04(2006.01)I;C02F101/30(2006.01)N;C02F103/04(2006.01)N
摘要
本發明提供了一種含硅研磨廢水的處理方法及裝置，在有機物降解槽內，有機物去除劑TZH02通過強烈的電場效應吸附粘附在廢水中的含硅顆粒物上的帶電有機物，形成TZH02膠體顆粒物；在混凝槽內，在聚合氯化鋁的作用下，TZH02膠體顆粒物、廢水中的含硅顆粒物團聚成密實的較大顆粒物；在絮凝槽內，高分子凝集劑TZH01將廢水中的較大顆粒物、其他傳統聚丙烯酰胺不能捕捉的細小顆粒物團聚形成絮狀物。創新性地采用有機物去除劑TZH02可有效去除含硅研磨廢水中的有機物，提高絮凝效率及出水濁度。采用高分子凝集劑TZH01可以降低高分子聚合物的添加量，降低高分子聚合物富集堵塞后端的膜的風險。
權利要求書
1.一種含硅研磨廢水的處理方法，其特征在于，在絮凝階段所述含硅研磨廢水依次流經pH調節槽、有機物降解槽、混凝槽、絮凝槽，在有機物降解槽內，有機物去除劑TZH02通過電場效應吸附粘附在廢水中的含硅顆粒物上的帶電有機物，形成小的、具有較強結合力的TZH02膠體顆粒物；在所述混凝槽內，在聚合氯化鋁的作用下，所述TZH02膠體顆粒物、廢水中的含硅顆粒物團聚成密實的較大顆粒物A；在所述絮凝槽內，高分子凝集劑TZH01所包含的多糖類植物成分精華液將所述廢水中的較大顆粒物A、其他傳統聚丙烯酰胺不能捕捉的細小顆粒物團聚形成絮狀物；其中，所述有機物去除劑TZH02由烷基二甲基甜菜堿和聚合物A組成，且烷基二甲基甜菜堿：聚合物A的質量比為1:1-3:1，其中聚合物A由四甲基乙二胺和1,10‑二溴癸烷聚合而成，且四甲基乙二胺：1,10‑二溴癸烷質量比為1:（0.53-0.75）；所述高分子凝集劑TZH01由多糖類植物成分精華液和聚丙烯酰胺組成，且多糖類植物成分精華液：聚丙烯酰胺的質量比為（0.8-2.8）:99。
2.根據權利要求1所述的方法，其特征在于，所述有機物去除劑TZH02的投加量為50-500mg/L；所述有機物去除劑TZH02被投放時，有機物去除槽中攪拌反應設備的攪拌速率被控制為50-90轉/min。
3.根據權利要求2所述的方法，其特征在于，所述有機物去除劑TZH02的投加量為100-300mg/L。
4.根據權利要求2所述的方法，其特征在于，所述有機物去除劑TZH02的投加量為120-200mg/L。
5.根據權利要求1所述的方法，其特征在于，所述pH調節槽的pH值控制在pH=8.9-9.2。
6.根據權利要求1所述的方法，其特征在于，所述含硅研磨廢水在流經所述混凝槽內時與聚合氯化鋁進行反應，該聚合氯化鋁中Al2O3的質量占比為10%；所述聚合氯化鋁在所述混凝槽內的投加濃度為50-1000mg/L；所述聚合氯化鋁被投放在所述混凝槽內時，所述混凝槽中攪拌反應設備的攪拌速率被控制為60-120轉/min。
7.根據權利要求6所述的方法，其特征在于，所述聚合氯化鋁在所述混凝槽內的投加濃度為80-500mg/L。
8.根據權利要求6所述的方法，其特征在于，所述聚合氯化鋁在所述混凝槽內的投加濃度為100-300mg/L。
9.根據權利要求1所述的方法，其特征在于，所述含硅研磨廢水在流經所述絮凝槽內時與所述高分子凝集劑TZH01進行反應，該高分子凝集劑TZH01是含有多糖組分的高分子聚合物，其水解度為25-30%，分子量為1600-1700萬；所述高分子凝集劑TZH01在所述絮凝槽內的投加濃度為0.1-10mg/L；所述高分子凝集劑TZH01被投放在所述絮凝槽內時，所述絮凝槽中攪拌反應設備的攪拌速率被控制為40-90轉/min。
10.根據權利要求9所述的方法，其特征在于，所述高分子凝集劑TZH01在所述絮凝槽內的投加濃度為0.3-5mg/L。
11.根據權利要求9所述的方法，其特征在于，所述高分子凝集劑TZH01在所述絮凝槽內的投加濃度為0.5-1.5mg/L。
12.根據權利要求1所述的方法，其特征在于，所述含硅研磨廢水采用對角繞流的形式在所述pH調節槽、所述有機物降解槽、所述混凝槽、所述絮凝槽之間依次流通。
13.根據權利要求1所述的方法，其特征在于，從所述絮凝槽內流出的所述含硅研磨廢水被泵入沉淀設備，經由設置在該沉淀設備2/3高度處、孔徑為0.15um-0.65um的沉浸式簾式超濾膜對水進行過濾處理；所述沉浸式簾式超濾膜采用外壓式過濾，跨膜壓差控制在30-75kPa;經由所述沉淀設備處理后的所述含硅研磨廢水被泵入由孔徑為0.02um的高壓管式超濾膜構成的精細膜過濾設備進行過濾處理；所述高壓管式超濾膜采用外壓式死端過濾的方式，所述跨膜壓差為0.15-0.2MPa，操作壓力0.2-0.35MPa，產水濁度＜0.01NTU。
14.根據權利要求13所述的方法，其特征在于，從所述絮凝槽內流出的所述含硅研磨廢水被泵入沉淀設備，經由設置在該沉淀設備2/3高度處、孔徑為0.35-0.55um的沉浸式簾式超濾膜對水進行過濾處理。
15.根據權利要求13所述的方法，其特征在于，從所述絮凝槽內流出的所述含硅研磨廢水被泵入沉淀設備，經由設置在該沉淀設備2/3高度處、孔徑為0.45-0.5um的沉浸式簾式超濾膜對水進行過濾處理。
16.根據權利要求13所述的方法，其特征在于，從所述絮凝槽內流出的所述含硅研磨廢水被泵入沉淀設備，經由設置在該沉淀設備2/3高度處、孔徑為0.5um的沉浸式簾式超濾膜對水進行過濾處理。
17.根據權利要求1所述的方法，其特征在于，所述烷基二甲基甜菜堿：聚合物A的質量比為3:2；所述四甲基乙二胺：1,10‑二溴癸烷質量比為1:0.67；所述多糖類植物成分精華液：聚丙烯酰胺的質量比為1:99。
發明內容
有鑒于此，本發明提供了一種含硅研磨廢水的處理方法及裝置，與傳統工藝相比，本發明中，在絮凝階段，創新性地采用有機物去除劑TZH02，可有效地去除含硅研磨廢水中的有機物，提高絮凝效率及出水濁度。其次，絮凝階段采用高分子凝集劑TZH01可以降低高分子聚合物的添加量，進而降低高分子聚合物富集堵塞后端的膜的風險。
具體地，本發明提供了一種含硅研磨廢水的處理方法，其特征在于，在絮凝階段所述含硅研磨廢水依次流經pH調節槽、有機物降解槽、混凝槽、絮凝槽，
在有機物降解槽內，有機物去除劑TZH02通過電場效應吸附粘附在廢水中的含硅顆粒物上的帶電有機物，形成小的、具有較強結合力的TZH02膠體顆粒物；
在所述混凝槽內，在聚合氯化鋁的作用下，所述TZH02膠體顆粒物、廢水中的含硅顆粒物團聚成密實的較大顆粒物A；
在所述絮凝槽內，高分子凝集劑TZH01所包含的多糖類植物成分精華液將所述廢水中的較大顆粒物A、其他傳統聚丙烯酰胺不能捕捉的細小顆粒物團聚形成絮狀物；
其中，所述有機物去除劑TZH02由烷基二甲基甜菜堿和聚合物A聚合而成組成，且烷基二甲基甜菜堿：聚合物A的質量比為1:1-3:1，優選3:2，其中聚合物A由四甲基乙二胺和1,10‑二溴癸烷組成，且四甲基乙二胺：1,10‑二溴癸烷質量比為1:（0.53-0.75），優選1:0.67；
所述高分子凝集劑TZH01由多糖類植物成分精華液和聚丙烯酰胺組成，且多糖類植物成分精華液：聚丙烯酰胺的質量比為（0.8-2.8）:99，優選1:99。
優選的，所述烷基二甲基甜菜堿：聚合物A的質量比為3:2；所述四甲基乙二胺：1,10‑二溴癸烷質量比為1:0.67；所述多糖類植物成分精華液：聚丙烯酰胺的質量比為1:99。
優選的，所述有機物去除劑TZH02的投加量為50-500mg/L，或者100-300mg/L，或者120-200mg/L；
進一步地，所述有機物去除劑TZH02被投放時，有機物去除槽中攪拌反應設備的攪拌速率被控制為65轉/min，或者50-90轉/min，或者55-75轉/min，或者60-70轉/min。
優選的，所述pH調節槽的pH值控制在pH=8.9-9.2。
優選的，所述含硅研磨廢水在流經所述混凝槽內時與聚合氯化鋁進行反應，該聚合氯化鋁中Al2O3的質量占比為10%；
進一步地，所述聚合氯化鋁的在所述混凝槽內的投加濃度為50-1000mg/L，或者80-500mg/L，或者100-300mg/L；
進一步地，所述聚合氯化鋁被投放在所述混凝槽內時，所述混凝槽中攪拌反應設備的攪拌速率被控制為75轉/min，或者60-120轉/min，或者65-100轉/min，或者70-80轉/min。
優選的，所述含硅研磨廢水在流經所述絮凝槽內時與所述高分子凝集劑TZH01進行反應，該高分子凝集劑TZH01是含有多糖組分的高分子聚合物，其水解度為25-30%，分子量為1600-1700萬。
優選的，所述高分子凝集劑TZH01在所述絮凝槽內的投加濃度為0.1-10mg/L，或者0.3-5mg/L，或者0.5-1.5mg/L；
進一步地，所述高分子凝集劑TZH01被投放在所述絮凝槽內時，所述絮凝槽中攪拌反應設備的攪拌速率被控制為55轉/min，或者40-90轉/min，或者45-65轉/min，或者50-60轉/min。
優選的，所述含硅研磨廢水采用對角繞流的形式在所述pH調節槽、所述有機物降解槽、所述混凝槽、所述絮凝槽之間依次流通。
優選的，從所述絮凝槽內流出的所述含硅研磨廢水被泵入沉淀設備，經由設置在該沉淀設備2/3高度處、孔徑為0.5um或0.15um-0.65um或0.35-0.55um或0.45-0.5um的沉浸式簾式超濾膜對水進行過濾處理；
進一步地，所述沉浸式簾式超濾膜采用外壓式過濾，跨膜壓差控制在50kPa，或者30-75kPa，或者40-65kPa，或者45-55kPa。
優選的，經由所述沉淀設備處理后的所述含硅研磨廢水被泵入由孔徑為0.02um的高壓管式超濾膜構成的精細膜過濾設備進行過濾處理；

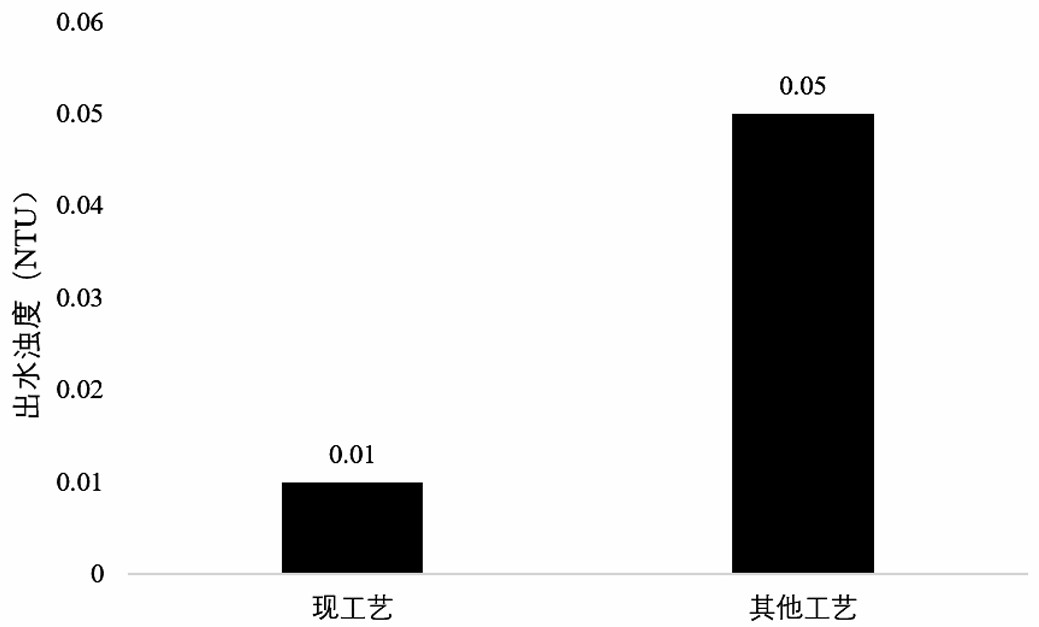

進一步地，所述高壓管式超濾膜采用外壓式死端過濾的方式，所述跨膜壓差為0.15-0.2MPa，操作壓力0.2-0.35MPa，產水濁度＜0.01NTU。
優選的，其中，經由所述精細膜過濾設備處理后的所述含硅研磨廢水進入超純水制備系統被制備成超純水；經由所述沉淀設備處理所形成的污泥以及經由所述精細膜過濾設備處理所形成的濃液分別進入污泥池被進行后處理。
本發明還提出了一種含硅研磨廢水的處理裝置，包括絮凝設備，其特征在于，所述絮凝設備包括依次連通的pH調節槽、有機物去除槽、混凝槽、絮凝槽，各個槽之間均采用對角繞流的形式連通，其中，
在所述有機物降解槽內設有有機物去除劑TZH02投加機構，用以向流經所述有機物降解槽的含硅研磨廢水中投加有機物去除劑TZH02，該有機物去除劑TZH02通過強烈的電場效應吸附粘附在廢水中的含硅顆粒物上的帶電有機物，形成TZH02膠體顆粒物；
在所述混凝槽中設有聚合氯化鋁投加機構，用以向流經所述混凝槽的含硅研磨廢水中投加聚合氯化鋁，在該聚合氯化鋁（PAC）的作用下，所述TZH02膠體顆粒物、廢水中的含硅顆粒物團聚成密實的較大顆粒物A；
在所述絮凝槽中設有高分子凝集劑TZH01投加機構，用以向流經所述絮凝槽的含硅研磨廢水中投加高分子凝集劑TZH01，該高分子凝集劑TZH01將所述廢水中的較大顆粒物A、其他傳統聚丙烯酰胺（PAM）不能捕捉的細小顆粒物團聚形成絮狀物。
優選的，所述有機物去除槽的溢流口二和所述絮凝槽的溢流口四的設置位置均明顯高于所述pH調節槽的溢流口一和混凝槽的溢流口三的設置位置，且溢流口一、溢流口二、溢流口三、溢流口四均采用半開半閉結構，設置在所述絮凝槽上供廢水流出的溢流口五采用全開結構。
優選的，所述聚合氯化鋁中Al2O3的質量占比為10%。
優選的，還包括與所述絮凝設備連通的沉淀設備，在所述沉淀設備內的2/3高度處設置有沉浸式簾式超濾膜，進一步地，所述沉浸式簾式超濾膜的孔徑為0.15um-0.65um，或者0.35-0.55um，或者0.45-0.5um。
優選的，還包括與所述沉浸式簾式超濾膜的出口連通的精細膜過濾設備，所述精細膜過濾設備由孔徑為0.02um，或者0.005-0.1um，或者0.01-0.035um，或者0.015-0.025um的高壓管式超濾膜構成。
（發明人：李升軍;楚飛虎;邱浩然;杜晶晶;松永欣三）
