公布日：2022.04.26
申請日：2022.01.21
分類號：C02F9/04(2006.01)I
摘要
本發明涉及工業廢水深度處理技術領域，且公開了一種工業廢水深度處理循環利用零排放設備，包括固定底座，固定底座的頂端一側固定連接有初級處理箱，初級處理箱的內部設置有一級廢水處理機構，一級廢水處理機構包括過濾板、主動轉軸、從動轉軸、兩組連接桿和兩組清潔刷，固定底座的頂端另一側設置有二級廢水處理機構。該工業廢水深度處理循環利用零排放設備，通過一級廢水處理機構和二級處理機構的設計可實現廢水中固體雜質的過濾，在初級處理后的工業廢水傳送至二級廢水處理機構中的沉淀箱內后，即可實現廢水與絮凝劑的充分混合以及沉淀，提高了絮凝劑與廢水之間混合效果，保證了廢水沉淀處理效果與排放標準。
權利要求書

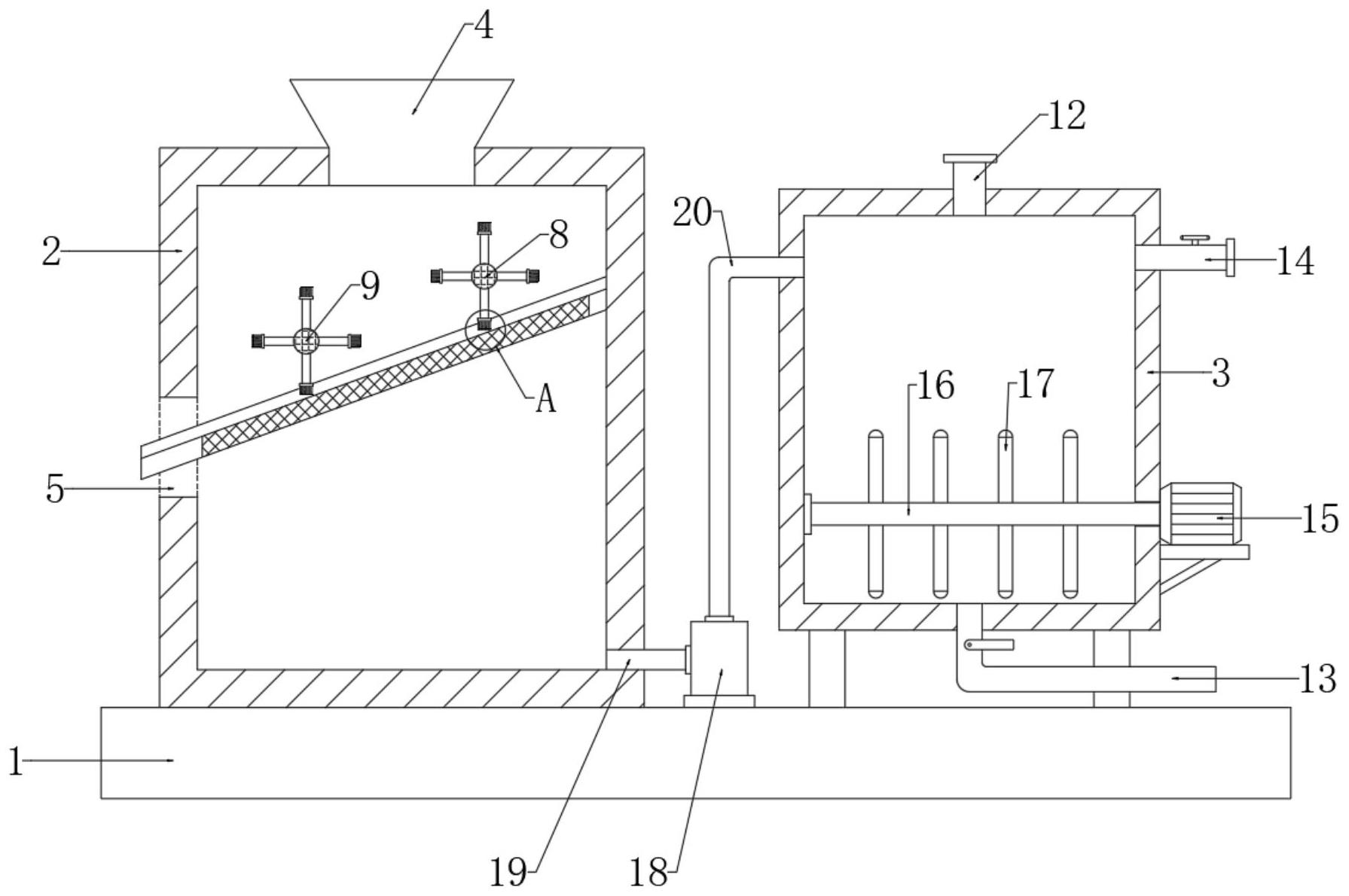

1.一種工業廢水深度處理循環利用零排放設備，包括固定底座(1)，其特征在于：所述固定底座(1)的頂端一側固定連接有初級處理箱(2)，所述初級處理箱(2)的頂端固定連接有進料斗(4)，所述初級處理箱(2)的內部設置有一級廢水處理機構；所述一級廢水處理機構包括過濾板(6)、主動轉軸(8)、從動轉軸(9)、兩組連接桿(10)和兩組清潔刷(11)，所述過濾板(6)固定連接在初級處理箱(2)的內腔頂部，所述主動轉軸(8)和從動轉軸(9)均滑動穿插連接在初級處理箱(2)的頂部，兩組所述連接桿(10)分別固定連接在主動轉軸(8)和從動轉軸(9)的外側，兩組所述清潔刷(11)分別固定連接在兩組連接桿(10)的一端；所述固定底座(1)的頂端另一側設置有二級廢水處理機構。
2.根據權利要求1所述的一種工業廢水深度處理循環利用零排放設備，其特征在于：所述二級廢水處理機構包括沉淀箱(3)、第一電機(15)、旋轉桿(16)和兩組攪拌桿(17)，所述沉淀箱(3)設置在固定底座(1)的頂端另一側，所述第一電機(15)固定安裝在沉淀箱(3)的一側底部，所述旋轉桿(16)固定連接在第一電機(15)的輸出端，兩組所述攪拌桿(17)對稱固定連接在旋轉桿(16)的外側。
3.根據權利要求2所述的一種工業廢水深度處理循環利用零排放設備，其特征在于：所述固定底座(1)的頂端一側對稱固定連接有兩組支撐桿，所述沉淀箱(3)固定連接在兩組支撐桿的頂端，所述旋轉桿(16)的一端與沉淀箱(3)的內腔一側轉動連接。
4.根據權利要求2所述的一種工業廢水深度處理循環利用零排放設備，其特征在于：所述沉淀箱(3)的頂端固定連接有投藥管(12)，所述沉淀箱(3)的底端固定連接有污水排水管(13)，所述沉淀箱(3)的一側頂部固定連接有處理水排水管(14)。
5.根據權利要求1所述的一種工業廢水深度處理循環利用零排放設備，其特征在于：所述初級處理箱(2)的一側開設有出料口(5)，所述過濾板(6)的輸出端貫穿出料口(5)，且過濾板(6)的頂端兩側均固定連接有擋板(7)。
6.根據權利要求1所述的一種工業廢水深度處理循環利用零排放設備，其特征在于：所述主動轉軸(8)和從動轉軸(9)的一端均貫穿初級處理箱(2)并分別固定套接有主動帶輪(21)和從動帶輪(23)，主動帶輪(21)和從動帶輪(23)之間嚙合有皮帶(22)。
7.根據權利要求6所述的一種工業廢水深度處理循環利用零排放設備，其特征在于：所述初級處理箱(2)的背面頂部固定安裝有第二電機(24)，所述第二電機(24)的輸出端與主動轉軸(8)的另一端固定連接。
8.根據權利要求1所述的一種工業廢水深度處理循環利用零排放設備，其特征在于：所述固定底座(1)的頂端固定安裝有泵體(18)，所述泵體(18)的輸入端固定連接有抽水管(19)，所述抽水管(19)的輸入端與初級處理箱(2)的另一側底部固定連接，所述泵體(18)的輸出端固定連接有出水管(20)，所述出水管(20)的輸出端與沉淀箱(3)的另一側頂部固定連接。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了一種工業廢水深度處理循環利用零排放設備，以解決上述背景技術中提出的問題。
(二)技術方案
為實現上述目的，本發明提供如下技術方案：一種工業廢水深度處理循環利用零排放設備，包括固定底座，所述固定底座的頂端一側固定連接有初級處理箱，所述初級處理箱的頂端固定連接有進料斗，所述初級處理箱的內部設置有一級廢水處理機構。
所述一級廢水處理機構包括過濾板、主動轉軸、從動轉軸、兩組連接桿和兩組清潔刷，所述過濾板固定連接在初級處理箱的內腔頂部，所述主動轉軸和從動轉軸均滑動穿插連接在初級處理箱的頂部，兩組所述連接桿分別固定連接在主動轉軸和從動轉軸的外側，兩組所述清潔刷分別固定連接在兩組連接桿的一端。
所述固定底座的頂端另一側設置有二級廢水處理機構。
優選的，所述二級廢水處理機構包括沉淀箱、第一電機、旋轉桿和兩組攪拌桿，所述沉淀箱設置在固定底座的頂端另一側，所述第一電機固定安裝在沉淀箱的一側底部，所述旋轉桿固定連接在第一電機的輸出端，兩組所述攪拌桿對稱固定連接在旋轉桿的外側，利用兩組攪拌桿的攪拌，可實現沉淀箱內廢水與處理藥粉的充分混合，保證了工作廢水的處理效果。
優選的，所述固定底座的頂端一側對稱固定連接有兩組支撐桿，所述沉淀箱固定連接在兩組支撐桿的頂端，兩組支撐桿實現了對沉淀箱的支撐作用，所述旋轉桿的一端與沉淀箱的內腔一側轉動連接。
優選的，所述沉淀箱的頂端固定連接有投藥管，利用投藥管，可向沉淀箱內投放一定量工作廢水處理所使用的藥劑，所述沉淀箱的底端固定連接有污水排水管，所述沉淀箱的一側頂部固定連接有處理水排水管。
優選的，所述初級處理箱的一側開設有出料口，所述過濾板的輸出端貫穿出料口，且過濾板的頂端兩側均固定連接有擋板，擋板的設置，可提高過濾板的過濾效果。
優選的，所述主動轉軸和從動轉軸的一端均貫穿初級處理箱并分別固定套接有主動帶輪和從動帶輪，主動帶輪和從動帶輪之間嚙合有皮帶，利用皮帶的運行，可實現主動帶輪和從動帶輪的同步轉動。
優選的，所述初級處理箱的背面頂部固定安裝有第二電機，所述第二電機的輸出端與主動轉軸的另一端固定連接。
優選的，所述固定底座的頂端固定安裝有泵體，所述泵體的輸入端固定連接有抽水管，所述抽水管的輸入端與初級處理箱的另一側底部固定連接，所述泵體的輸出端固定連接有出水管，所述出水管的輸出端與沉淀箱的另一側頂部固定連接，利用泵體的運行，可實現將初級處理箱內過濾后的工業廢水傳送至沉淀箱內進行二次處理。
(三)有益效果
與現有技術相比，本發明提供了一種工業廢水深度處理循環利用零排放設備，具備以下有益效果：
該工業廢水深度處理循環利用零排放設備，通過一級廢水處理機構和二級處理機構的設計，在工作廢水經進料口處傳送至初級處理箱內后，利用一次廢水處理機中過濾板的過濾，可實現廢水中固體雜質的過濾，同時在兩組清潔刷的掃動下，有效避免了過濾板出現堵塞等情況的出現，在初級處理后的工業廢水傳送至二級廢水處理機構中的沉淀箱內后，工作人員可經投藥管處向沉淀箱內投放一定量的絮凝劑，之后在兩組攪拌桿的轉動下，即可實現廢水與絮凝劑的充分混合以及沉淀，與傳統方式相比，提高了絮凝劑與廢水之間混合效果，保證了廢水沉淀處理效果與排放標準。
（發明人：吳健;張震）
