公布日：2022.04.29
申請日：2021.11.29
分類號：B01D29/03(2006.01)I;B01D29/94(2006.01)I;B01D29/82(2006.01)I;F26B11/14(2006.01)I;F26B21/00(2006.01)I;F26B25/04(2006.01)I;F26B25/00(2006.01)I;
F26B5/14(2006.01)I;F26B1/00(2006.01)I
摘要
本發明公開了一種基于二氧化硫廢水處理用殘?jiān)幚硌b置及其使用方法，包括干燥箱、集渣箱、集水箱、絞龍、擠壓板、空心管和供氣組件，干燥箱頂部一側固定連接有固定筒，是固定筒遠離干燥箱的一端固定連接有集渣箱，干燥箱外部且位于集渣箱的正下方固定連接有集水箱，固定筒內部轉動連接有絞龍，本發明結構緊湊，實用性強，通過第一電機配合絞龍以及擠壓板進行使用，可以在對雜質輸送的過程中進行擠壓排水，通過供氣組件配合空心管以及支管進行使用，可以將熱風均勻的輸送至干燥箱內部，從而對干燥箱內部的雜質進行快速干燥，該設備不僅不需要占用大面積的場地，而且效率高，同時，可以對廢水進行集中回收，從而避免廢水對環境造成破壞。
權利要求書

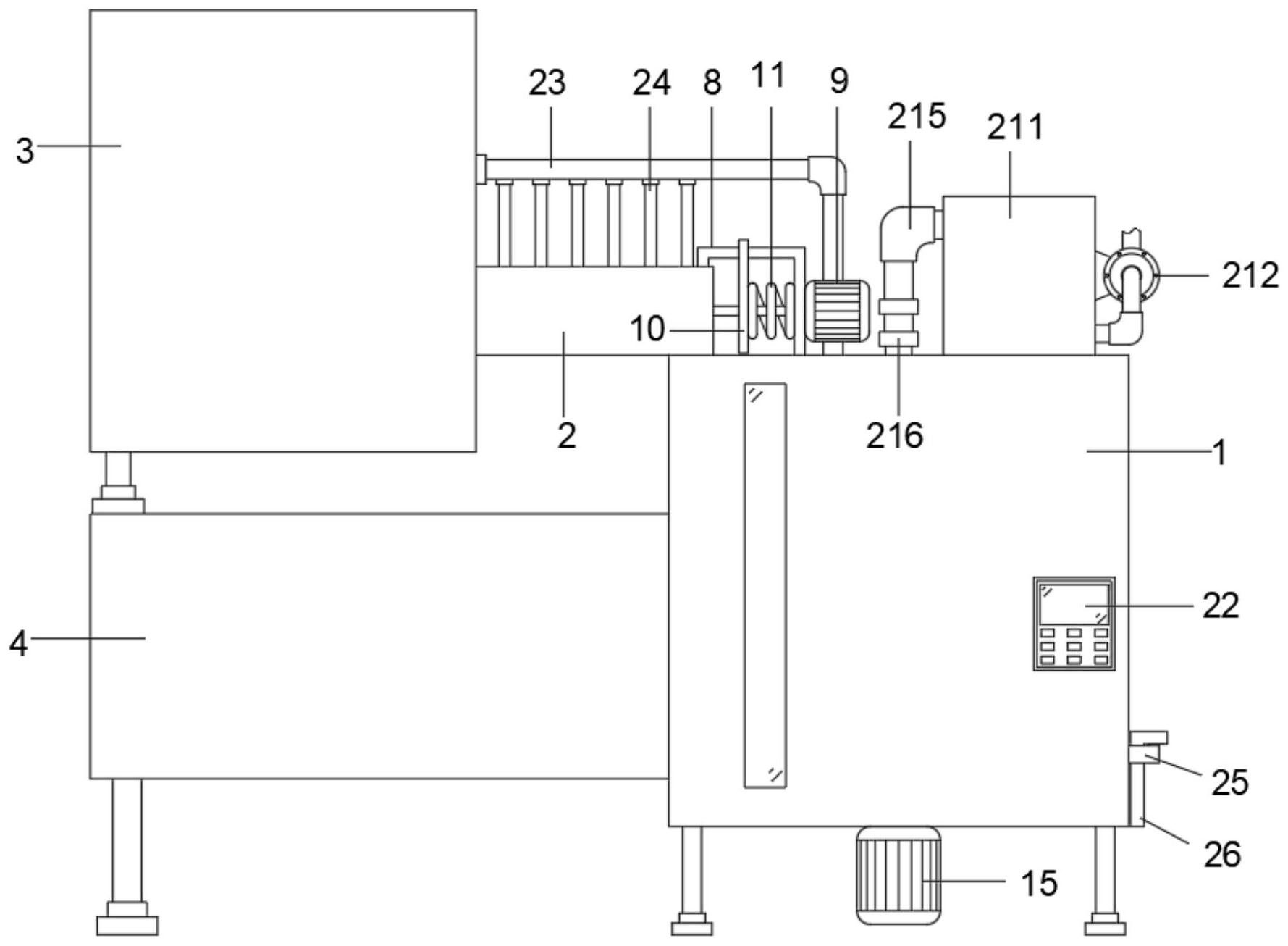

1.一種基于二氧化硫廢水處理用殘?jiān)幚硌b置，其特征在于，包括干燥箱(1)、集渣箱(3)、集水箱(4)、絞龍(7)、擠壓板(10)、空心管(14)和供氣組件(21)，所述干燥箱(1)頂部一側固定連接有固定筒(2)，是固定筒(2)遠離干燥箱(1)的一端固定連接有集渣箱(3)，所述干燥箱(1)外部且位于集渣箱(3)的正下方固定連接有集水箱(4)，所述固定筒(2)內部轉動連接有絞龍(7)，所述絞龍(7)的一端延伸至集渣箱(3)內部且與其內壁的一側轉動連接，所述固定筒(2)頂部固定連接有安裝架(8)，所述安裝架(8)外部且遠離固定筒(2)的一側固定連接有第一電機(9)，所述第一電機(9)的輸出端貫穿安裝架(8)且與絞龍(7)的一端固定連接，所述安裝架(8)頂部滑動連接有擠壓板(10)，且所述擠壓板(10)與絞龍(7)的中心軸滑動連接，所述絞龍(7)外部且位于擠壓板(10)與安裝架(8)之間套設有彈簧(11)，所述彈簧(11)的一端與安裝架(8)固定連接，所述固定筒(2)內部且位于集水箱(4)的正上方等距開設有第二通孔(12)，所述干燥箱(1)頂部且位于固定筒(2)的一端開設有進料口(13)，所述干燥箱(1)內部轉動連接有空心管(14)，所述干燥箱(1)底部固定連接有第二電機(15)，所述第二電機(15)的輸出端延伸至干燥箱(1)內部且與空心管(14)固定連接，所述空心管(14)外部等距固定連接有支管(16)，所述干燥箱(1)頂部設有用于向空心管(14)內部吹氣的供氣組件(21)。
2.根據權利要求1所述的一種基于二氧化硫廢水處理用殘?jiān)幚硌b置，其特征在于，所述集渣箱(3)內部且位于固定筒(2)的底部固定連接有隔板(5)，所述隔板(5)內部等距開設有第一通孔(6)。
3.根據權利要求1所述的一種基于二氧化硫廢水處理用殘?jiān)幚硌b置，其特征在于，所述支管(16)與空心管(14)的連接處均設有單向閥(17)，所述支管(16)內部均等距開設有排氣孔(18)。
4.根據權利要求1所述的一種基于二氧化硫廢水處理用殘?jiān)幚硌b置，其特征在于，所述空心管(14)外部對稱固定連接有橫桿(19)，兩個所述橫桿(19)之間固定連接有刮板(20)，且所述刮板(20)遠離橫桿(19)的一側與干燥箱(1)的內壁接觸。
5.根據權利要求1所述的一種基于二氧化硫廢水處理用殘?jiān)幚硌b置，其特征在于，所述供氣組件(21)包括加熱箱(211)和風機(212)，所述干燥箱(1)頂部固定連接有加熱箱(211)，所述加熱箱(211)外部固定連接有風機(212)，所述風機(212)的輸出端通過導管延伸至加熱箱(211)內部，所述加熱箱(211)內部等距固定連接有電熱網(214)，所述加熱箱(211)內壁的頂部與底部且與相鄰兩個電熱網(214)之間均固定連接有固定板(215)，所述加熱箱(211)外部且遠離風機(212)的一側固定連接有連接管(213)，所述連接管(213)底部固定連接有旋轉接頭(216)，所述空心管(14)的頂端延伸至干燥箱(1)外部且與旋轉接頭(216)的底部轉動連接。
6.根據權利要求1所述的一種基于二氧化硫廢水處理用殘?jiān)幚硌b置，其特征在于，所述干燥箱(1)頂部且位于第一電機(9)的一側固定連接有回氣管(23)，所述回氣管(23)的一端與集渣箱(3)固定連接，所述回氣管(23)底部等距固定連接有豎管(24)，所述豎管(24)的底端延伸至固定筒(2)內部。
7.根據權利要求1所述的一種基于二氧化硫廢水處理用殘?jiān)幚硌b置，其特征在于，所述干燥箱(1)外部且遠離固定筒(2)的一側固定連接有控制面板(22)，所述第一電機(9)、第二電機(15)、風機(212)和電熱網(214)均與控制面板(22)電性連接。
8.根據權利要求1所述的一種基于二氧化硫廢水處理用殘?jiān)幚硌b置，其特征在于，所述干燥箱(1)外部固定連接有固定框(25)，所述固定框(25)內部可拆卸連接有擋料板(26)。
9.一種基于二氧化硫廢水處理用殘?jiān)幚硌b置的使用方法，基于權利要求1‑8中任意一項所述的，其特征在于，包括以下步驟：S1、在使用該設備時，工作人員先通過輸送帶將需要處理的雜質導入集渣箱(3)內部，在隔板(5)與第一通孔(6)的作用下，可以將集渣箱(3)內部雜質中的廢水過濾至集水箱(4)中，然后通過控制面板(22)將設備開啟，這時第一電機(9)帶動絞龍(7)進行中轉動，此時絞龍(7)對集渣箱(3)內部的雜質進行輸送，通過彈簧(11)可以推動擠壓板(10)在安裝架(8)和絞龍(7)上移動，從而使其靠近固定筒(2)，當固定筒(2)內部的雜質與擠壓板(10)接觸后，雜質推動擠壓板(10)對彈簧(11)進行擠壓，這時固定筒(2)內部雜質中的廢水通過第二通孔(12)排出，從而進入集水箱(4)內部，隨著雜質的持續擠壓，擠壓板(10)與固定筒(2)之間形成一定的間隙，此時雜質通過間隙和進料口(13)落入干燥箱(1)中；S2、開啟風機(212)和電熱網(214)，這時風機(212)向加熱箱(211)內部輸送氣體，當氣體進入加熱箱(211)內部后，在固定板(215)的作用下可以對氣體進行導向，與此同時，電熱網(214)對空氣進行加熱處理，加熱后的氣體通過連接管(213)和旋轉接頭(216)進入空心管(14)內部；S3、在第二電機(15)的帶動下，空心管(14)和支管(16)在干燥箱(1)內部轉動，從而對進入干燥箱(1)中的雜質進行打散，進入空心管(14)的熱氣體通過單向閥(17)進入支管(16)內部，此時支管(16)內部的氣體通過排氣孔(18)排出，從而對雜質進行烘干處理，隨著空心管(14)的轉動，橫桿(19)帶動刮板(20)對干燥箱(1)內壁上附著的雜質進行清理，干燥箱(1)中部分氣體通過回氣管(23)排出，并通過豎管(24)進入固定筒(2)中，當干燥箱(1)內部的雜質處理完畢后，將擋料板(26)從固定框(25)內部抽出，這時雜質即可從干燥箱(1)的排料口處排出。
發明內容：
本發明的目的就在于為了解決上述問題而提供一種基于二氧化硫廢水處理用殘?jiān)幚硌b置及其使用方法，解決了背景技術中提到的問題。
為了解決上述問題，本發明提供了一種技術方案：
一種基于二氧化硫廢水處理用殘?jiān)幚硌b置，包括干燥箱、集渣箱、集水箱、絞龍、擠壓板、空心管和供氣組件，所述干燥箱頂部一側固定連接有固定筒，是固定筒遠離干燥箱的一端固定連接有集渣箱，所述干燥箱外部且位于集渣箱的正下方固定連接有集水箱，所述固定筒內部轉動連接有絞龍，所述絞龍的一端延伸至集渣箱內部且與其內壁的一側轉動連接，所述固定筒頂部固定連接有安裝架，所述安裝架外部且遠離固定筒的一側固定連接有第一電機，所述第一電機的輸出端貫穿安裝架且與絞龍的一端固定連接，所述安裝架頂部滑動連接有擠壓板，且所述擠壓板與絞龍的中心軸滑動連接，所述絞龍外部且位于擠壓板與安裝架之間套設有彈簧，所述彈簧的一端與安裝架固定連接，所述固定筒內部且位于集水箱的正上方等距開設有第二通孔，所述干燥箱頂部且位于固定筒的一端開設有進料口，所述干燥箱內部轉動連接有空心管，所述干燥箱底部固定連接有第二電機，所述第二電機的輸出端延伸至干燥箱內部且與空心管固定連接，所述空心管外部等距固定連接有支管，所述干燥箱頂部設有用于向空心管內部吹氣的供氣組件。
作為優選，所述集渣箱內部且位于固定筒的底部固定連接有隔板，所述隔板內部等距開設有第一通孔。
作為優選，所述支管與空心管的連接處均設有單向閥，所述支管內部均等距開設有排氣孔。
作為優選，所述空心管外部對稱固定連接有橫桿，兩個所述橫桿之間固定連接有刮板，且所述刮板遠離橫桿的一側與干燥箱的內壁接觸。
作為優選，所述供氣組件包括加熱箱和風機，所述干燥箱頂部固定連接有加熱箱，所述加熱箱外部固定連接有風機，所述風機的輸出端通過導管延伸至加熱箱內部，所述加熱箱內部等距固定連接有電熱網，所述加熱箱內壁的頂部與底部且與相鄰兩個電熱網之間均固定連接有固定板，所述加熱箱外部且遠離風機的一側固定連接有連接管，所述連接管底部固定連接有旋轉接頭，所述空心管的頂端延伸至干燥箱外部且與旋轉接頭的底部轉動連接。
作為優選，所述干燥箱頂部且位于第一電機的一側固定連接有回氣管，所述回氣管的一端與集渣箱固定連接，所述回氣管底部等距固定連接有豎管，所述豎管的底端延伸至固定筒內部。
作為優選，所述干燥箱外部且遠離固定筒的一側固定連接有控制面板，所述第一電機、第二電機、風機和電熱網均與控制面板電性連接。
作為優選，所述干燥箱外部固定連接有固定框，所述固定框內部可拆卸連接有擋料板。
一種基于二氧化硫廢水處理用殘?jiān)幚硌b置的使用方法，包括以下步驟：
S1、在使用該設備時，工作人員先通過輸送帶將需要處理的雜質導入集渣箱內部，在隔板與第一通孔的作用下，可以將集渣箱內部雜質中的廢水過濾至集水箱中，然后通過控制面板將設備開啟，這時第一電機帶動絞龍進行中轉動，此時絞龍對集渣箱內部的雜質進行輸送，通過彈簧可以推動擠壓板在安裝架和絞龍上移動，從而使其靠近固定筒，當固定筒內部的雜質與擠壓板接觸后，雜質推動擠壓板對彈簧進行擠壓，這時固定筒內部雜質中的廢水通過第二通孔排出，從而進入集水箱內部，隨著雜質的持續擠壓，擠壓板與固定筒之間形成一定的間隙，此時雜質通過間隙和進料口落入干燥箱中；
S2、開啟風機和電熱網，這時風機向加熱箱內部輸送氣體，當氣體進入加熱箱內部后，在固定板的作用下可以對氣體進行導向，與此同時，電熱網對空氣進行加熱處理，加熱后的氣體通過連接管和旋轉接頭進入空心管內部；
S3、在第二電機的帶動下，空心管和支管在干燥箱內部轉動，從而對進入干燥箱中的雜質進行打散，進入空心管的熱氣體通過單向閥進入支管內部，此時支管內部的氣體通過排氣孔排出，從而對雜質進行烘干處理，隨著空心管的轉動，橫桿帶動刮板對干燥箱內壁上附著的雜質進行清理，干燥箱中部分氣體通過回氣管排出，并通過豎管進入固定筒中，當干燥箱內部的雜質處理完畢后，將擋料板從固定框內部抽出，這時雜質即可從干燥箱的排料口處排出。
本發明的有益效果是：結構緊湊，實用性強，通過第一電機配合絞龍以及擠壓板進行使用，可以在對雜質輸送的過程中進行擠壓排水，通過供氣組件配合空心管以及支管進行使用，可以將熱風均勻的輸送至干燥箱內部，從而對干燥箱內部的雜質進行快速干燥，該設備不僅不需要占用大面積的場地，而且效率高，同時，可以對廢水進行集中回收，從而避免廢水對環境造成破壞。
（發明人：楊雪峰;向明勇;陳源;曾江;霍振軍;湯波;吳恒宇;蔣屹;官仁權）
