公布日：2022.12.16

申請日：2022.10.24

分類號：C02F3/00(2006.01)I;C02F3/30(2006.01)I;C02F3/34(2006.01)I;H01M8/16(2006.01)I;C02F103/06(2006.01)N

摘要

一種硫酸鹽型厭氧氨氧化產電裝置及控制方法，屬于污水處理技術領域。所述產電裝置是利用UASB厭氧反應器，依次連接好氧池、缺氧池和終沉池，在UASB厭氧反應器中啟動適用于老齡垃圾滲濾液的硫酸鹽型厭氧氨氧化反應，UASB厭氧反應器分別與好氧池、缺氧池之間由質子交換膜隔開，再分別通過富集有大量微生物的碳?xì)蛛姌O以及銅導線外接電阻箱，形成閉合回路，構成雙室微生物燃料電池，該發明裝置能夠同時去除老齡垃圾滲濾液中高濃度SO42-、NH4+并提高微生物燃料電池的產電效率，能夠有效解決現有工藝脫氮除硫效率低、運行能耗高、占地面積大、污泥產量高等問題。

權利要求書

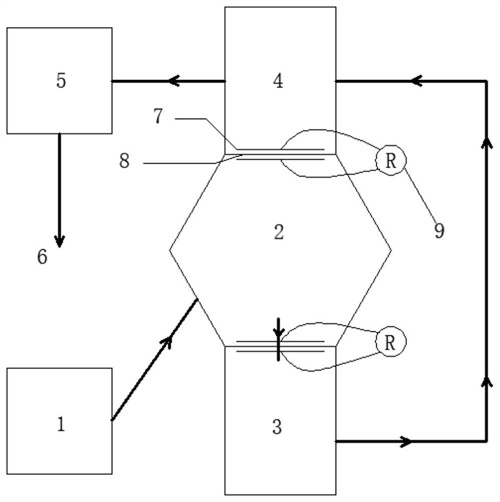

1.一種硫酸鹽型厭氧氨氧化產電裝置，其特征在于：包括依次通過水管連接的UASB厭氧反應器(2)、好氧池(3)、缺氧池(4)和沉淀池(5)，且所述UASB厭氧反應器(2)分別與好氧池(3)、缺氧池(4)之間側壁通過質子交換膜(8)隔開，其中，UASB厭氧反應器(2)作為微生物燃料電池的陽極室，內添加AMC顆粒載體填料作為微生物附著膜，好氧池(3)、缺氧池(4)作為微生物燃料電池的陰極室，構成雙室微生物燃料電池；陽極室和陰極室分別通過富集有大量微生物的碳?xì)蛛姌O(7)以及銅導線外接電阻箱(9)，形成閉合回路，沉淀池(5)開有出水口，反應后的廢水經沉淀池(5)上方排出，污泥經沉淀池(5)底部的排泥口排出，UASB厭氧反應器(2)底部開有進水口，通過管路連接污水池，頂部開有氣體出口，反應后的氣體通過該氣體出口排出至干燥瓶。

2.根據權利要求1所述硫酸鹽型厭氧氨氧化產電裝置，其特征在于：所述UASB厭氧反應器底部為錐形結構，與好氧池(3)、缺氧池(4)不相鄰的外周及底部設置有恒溫循環水浴箱，其上開有保溫進水口和保溫出水口，所述恒溫循環水浴箱通過管路連接UASB厭氧反應器下方的保溫進水口(14)，循環后通過UASB厭氧反應器上方設置的保溫出水口(16)出水，在UASB厭氧反應器外周形成恒溫水循環。

3.根據權利要求2所述硫酸鹽型厭氧氨氧化產電裝置，其特征在于：所述UASB厭氧反應器的污泥懸浮區開有出水口，通過循環管路連接UASB厭氧反應器底部進水管，在循環管路上設置有循環泵，UASB厭氧反應器污泥懸浮區的出水，與污水原液混合通過反應器底部進水，在UASB厭氧反應器內部循環，保證微生物與污泥充分接觸。

4.根據權利要求2所述硫酸鹽型厭氧氨氧化產電裝置，其特征在于：所述恒溫循環水浴箱的溫度保持在(35±5)℃。

5.根據權利要求1所述硫酸鹽型厭氧氨氧化產電裝置，其特征在于：所述UASB厭氧反應器頂部設置三相分離器，污水在UASB厭氧反應器內反應后，經三相分離器分離后產生的氣體通過氣體出口排出，產生的上清液經液體管路依次流至好氧池(3)、缺氧池(4)和沉淀池(5)，廢水經沉淀池上方出水口排出，污泥經沉淀池(5)底部的排泥口排出。

6.采用如權利要求1-5任一項所述硫酸鹽型厭氧氨氧化產電裝置的控制方法，其特征在于：包括如下步驟：第一步：UASB厭氧反應器內以厭氧消化污泥為菌源，垃圾滲濾液原水為進水，使UASB厭氧反應器內NH4+-N濃度范圍為80mg/L-100mg/L，并以摩爾比NH4+-N：NO2--N＝1:(1.32-1.5)，投加亞硝酸鈉；第二步：若USAB反應器出水中，NH4+-N消耗量、NO2—N消耗量和NO3—N的產量的摩爾比為1：1.32：0.26，則表面發生厭氧氨氧化反應，然后增大垃圾滲濾液原水的進水量，提高UASB厭氧反應器內部的反應基質的濃度，使UASB厭氧反應器內NH4+-N濃度提升至150mg/L-160mg/L，并以摩爾比NH4+-N:NO2--N＝1:1.32-1.5，投加亞硝酸鈉；同時，控制恒溫循環水浴溫度，使UASB厭氧反應器內部溫度維持在(35±5)℃，并在UASB厭氧反應器內添加AMC顆粒載體填料，填料為厭氧反應器體積的30％；同時通過在UASB厭氧反應器的污泥懸浮區出水與污水池出水原液混合后，再?gòu)?/span>UASB厭氧反應器底部進水，進行內循環，使微生物與污泥充分接觸；第三步：亞硝酸鹽型厭氧氨氧化反應穩定后，即：UASB厭氧反應器內NH4+-N與NO2--N的去除率達到80％-90％后，通過減少亞硝酸鈉投加量，使UASB厭氧反應器內NO2--N濃度降到0mg/L-40mg/L，NH4+-N濃度為60mg/L-70mg/L，此時摩爾比NH4+-N：NO2--N＝1:(0.5-0.6)，硫酸根濃度為260mg/L-280mg/L，使硫酸鹽代替部分亞硝酸鹽的投加；當SO42-的去除率達到30％-45％后，不再往UASB厭氧反應器中添加亞硝酸鈉，同時通過增大垃圾滲濾液原水的進水量以及硫酸鹽的投加量，使得UASB厭氧反應器內NH4+-N、SO42-濃度分別提高至130mg/L-150mg/L、500mg/L-550mg/L，使SO42-成為厭氧氨氧化的電子受體，NH4+-N、SO42-的去除率逐步上升并穩定在50％以上，則表示成功啟動硫酸鹽型厭氧氨氧化，得到硫酸鹽和氨氮能夠同時去除，且不需添加外加碳源的產電裝置。

發明內容

針對上述存在的技術問題，為了快速啟動適用于老齡垃圾滲濾液的硫酸鹽型厭氧氨氧化工藝，同時提高微生物燃料電池的產電效率，本發明提供一種硫酸鹽型厭氧氨氧化產電裝置及其控制方法，該裝置利用UASB厭氧反應器，首先培養出適用于老齡垃圾滲濾液的亞硝酸鹽型厭氧氨氧化菌種，逐步轉化為硫酸鹽型厭氧氨氧化菌種，硫酸鹽型厭氧氨氧化工藝的UASB厭氧反應器具備微生物燃料電池陽極室所需的條件，而好氧池和缺氧池均具備微生物燃料電池陰極室所需的條件，可以形成雙室微生物燃料電池，厭氧氨氧化反應器中某些產電微生物的胞外電子傳遞為硫酸鹽型厭氧氨氧化提供了可能的轉化途徑，與微生物燃料電池相耦合，是一種能夠同時去除高濃度SO42-、NH4+并提高微生物燃料電池產電效率的裝置。

本發明的目的是通過以下技術方案來實現的：

本發明一種硫酸鹽型厭氧氨氧化產電裝置，包括依次通過水管連接的UASB厭氧反應器、好氧池、缺氧池和沉淀池，且所述UASB厭氧反應器分別與好氧池、缺氧池之間側壁通過質子交換膜隔開，其中，UASB厭氧反應器作為微生物燃料電池的陽極室，內添加AMC顆粒載體填料作為微生物附著膜，好氧池、缺氧池作為微生物燃料電池的陰極室，構成雙室微生物燃料電池；陽極室和陰極室分別通過富集有大量微生物的碳?xì)蛛姌O以及銅導線外接電阻箱，形成閉合回路，沉淀池開有出水口，反應后的廢水經沉淀池上方排出，污泥經沉淀池底部的排泥口排出，UASB厭氧反應器底部開有進水口，通過管路連接污水池，頂部開有氣體出口，反應后的氣體通過該氣體出口排出至干燥瓶。

進一步地，所述UASB厭氧反應器底部為錐形結構，與好氧池、缺氧池不相鄰的外周及底部設置有恒溫循環水浴箱，其上開有保溫進水口和保溫出水口，所述恒溫循環水浴箱通過管路連接UASB厭氧反應器下方的保溫進水口，循環后通過UASB厭氧反應器上方設置的保溫出水口出水，在UASB厭氧反應器外周形成恒溫水循環。

進一步地，所述UASB厭氧反應器的污泥懸浮區開有出水口，通過循環管路連接UASB厭氧反應器底部進水管，在循環管路上設置有循環泵，UASB厭氧反應器污泥懸浮區的出水，與污水原液混合通過反應器底部進水，在UASB厭氧反應器內部循環，保證微生物與污泥充分接觸。

進一步地，所述恒溫循環水浴箱的溫度保持在(35±5)℃。

進一步地，所述UASB厭氧反應器頂部設置三相分離器，污水在UASB厭氧反應器內反應后，經三相分離器分離后產生的氣體通過氣體出口排出，產生的上清液經液體管路依次流至好氧池、缺氧池和沉淀池，廢水經沉淀池上方出水口排出，污泥經沉淀池底部的排泥口排出。

本發明采用所述硫酸鹽型厭氧氨氧化產電裝置的控制方法，包括如下步驟：

第一步：UASB厭氧反應器內以厭氧消化污泥為菌源，垃圾滲濾液原水為進水，使UASB厭氧反應器內NH4+-N濃度范圍為80mg/L-100mg/L，并以摩爾比NH4+-N：NO2--N＝1:(1.32-1.5)，投加亞硝酸鈉；

第二步：若USAB反應器出水中，NH4+-N消耗量、NO2—N消耗量和NO3—N的產量的摩爾比為1：1.32：0.26，則表面發生厭氧氨氧化反應，然后增大垃圾滲濾液原水的進水量，提高UASB厭氧反應器內部的反應基質的濃度，使UASB厭氧反應器內NH4+-N濃度提升至150mg/L-160mg/L，并以摩爾比NH4+-N:NO2--N＝1:1.32-1.5，投加亞硝酸鈉；

同時，控制恒溫循環水浴溫度，使UASB厭氧反應器內部溫度維持在(35±5)℃，并在UASB厭氧反應器內添加AMC顆粒載體填料，填料為厭氧反應器體積的30％；同時通過在UASB厭氧反應器的污泥懸浮區出水與污水池出水原液混合后，再?gòu)?/span>UASB厭氧反應器底部進水，進行內循環，使微生物與污泥充分接觸；

第三步：亞硝酸鹽型厭氧氨氧化反應穩定后，即：UASB厭氧反應器內NH4+-N與NO2--N的去除率達到80％-90％后，通過減少亞硝酸鈉投加量，使UASB厭氧反應器內NO2--N濃度降到0mg/L-40mg/L，NH4+-N濃度為60mg/L-70mg/L，此時摩爾比NH4+-N：NO2--N＝1:(0.5-0.6)，硫酸根濃度為260mg/L-280mg/L，使硫酸鹽代替部分亞硝酸鹽的投加；

當SO42-的去除率達到30％-45％后，不再往UASB厭氧反應器中添加亞硝酸鈉，同時通過增大垃圾滲濾液原水的進水量以及硫酸鹽的投加量，使得UASB厭氧反應器內NH4+-N、SO42-濃度分別提高至130mg/L-150mg/L、500mg/L-550mg/L，使SO42-成為厭氧氨氧化的電子受體，NH4+-N、SO42-的去除率逐步上升并穩定在50％以上，則表示成功啟動硫酸鹽型厭氧氨氧化，得到硫酸鹽和氨氮能夠同時去除，且不需添加外加碳源的產電裝置。

本發明的有益效果為：

本發明能夠培養出適用于老齡垃圾滲濾液的亞硝酸鹽型厭氧氨氧化菌種，后逐步轉變?yōu)榱蛩猁}型厭氧氨氧化菌種，能夠同時去除老齡垃圾滲濾液中的高濃度SO42-、NH4+，并且提高微生物燃料電池的產電效率，不需要外加碳源，節省垃圾滲濾液處理成本，實現污水的資源化利用，具有節能、高效、投資和運行成本低等特點。

（發明人：張立成;馬重陽;錢俊;范茂軍）
