公布日：2022.11.29
申請日：2022.08.31
分類號：F23G5/04(2006.01)I;F23G5/14(2006.01)I;F23G5/20(2006.01)I;F23G5/44(2006.01)I;F23G5/46(2006.01)I;F23G7/00(2006.01)I;F23J15/00(2006.01)I;F23J15/02
(2006.01)I;F23J15/06(2006.01)I;F23L15/04(2006.01)I
摘要
本發明屬于污泥處理處置技術領域，涉及一種污泥噴霧干化焚燒處理系統及工藝，包括焚燒裝置、空氣預熱器、干燥塔、煙氣凈化單元、尾氣處理單元以及濕污泥儲罐，空氣預熱器設在焚燒裝置與干燥塔之間，空氣預熱器中設有間接換熱的煙氣通道和空氣通道，煙氣通道的一端連接焚燒裝置的煙氣出口，另一端連接煙氣凈化單元，空氣通道的一端連接鼓風機，另一端連接干燥塔的進氣口，干燥塔上還設有與濕污泥儲罐相連的污泥噴射口、與尾氣處理單元相連的出氣口以及與焚燒裝置的進料口相連的出料口。本發明能夠保證進入煙氣凈化系統的煙氣溫度維持在酸露點以上，防止低溫腐蝕，并且污泥焚燒產生的高溫?zé)煔獠慌c污泥直接接觸，避免煙氣中CO、VOCs超標排放的風險。
權利要求書

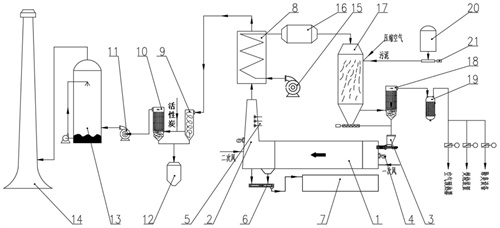

1.一種污泥噴霧干化焚燒處理系統，其特征在于：包括焚燒裝置、空氣預熱器(8)、空氣加熱器(16)、干燥塔(17)、煙氣凈化單元、尾氣處理單元以及濕污泥儲罐(20)，空氣預熱器(8)設在焚燒裝置與干燥塔(17)之間，所述空氣預熱器(8)中設有間接換熱的煙氣通道和空氣通道，所述煙氣通道的一端連接焚燒裝置的煙氣出口，另一端連接所述煙氣凈化單元，所述空氣通道的一端連接鼓風機(15)，另一端連接空氣加熱器(16)的進氣口，空氣加熱器(16)的出氣口連接干燥塔(17)的進氣口，所述干燥塔(17)上還設有與濕污泥儲罐(20)相連的污泥噴射口、與尾氣處理單元相連的出氣口以及與焚燒裝置的進料口相連的出料口；所述焚燒裝置包括回轉窯焚燒爐(1)和二燃室(2)，所述回轉窯焚燒爐(1)的出風口與二燃室(2)的進風口連接，二燃室(2)的出風口為焚燒裝置的煙氣出口，回轉窯焚燒爐(1)的進料口為焚燒裝置的進料口。
2.根據權利要求1所述的污泥噴霧干化焚燒處理系統，其特征在于：在所述干燥塔(17)中，出料口設在所述干燥塔(17)的底部，出氣口設在干燥塔(17)的下部，污泥噴射口設在干燥塔(17)的上部，進氣口設在干燥塔(17)的頂部。
3.根據權利要求1所述的污泥噴霧干化焚燒處理系統，其特征在于：所述煙氣凈化單元包括沿?zé)煔饬飨蛞来尾贾玫母煞摿蜓b置(9)、除塵裝置(10)、引風機(11)、濕法脫酸裝置(13)以及煙囪(14)。
4.根據權利要求3所述的污泥噴霧干化焚燒處理系統，其特征在于：所述除塵裝置(10)和干法脫硫裝置(9)的出灰口均連接飛灰倉(12)。
5.根據權利要求3所述的污泥噴霧干化焚燒處理系統，其特征在于：所述干法脫硫裝置(9)為塔式或煙道式干法脫硫器，除塵裝置(10)為第一布袋除塵器，濕法脫酸裝置(13)為堿液噴淋塔。
6.根據權利要求1所述的污泥噴霧干化焚燒處理系統，其特征在于：所述尾氣處理單元包括物料收集裝置(18)和冷凝器(19)，物料收集裝置(18)的進氣口連接干燥塔(17)的出氣口，物料收集裝置(18)的出氣口連接冷凝器(19)的進氣口。
7.根據權利要求6所述的污泥噴霧干化焚燒處理系統，其特征在于：冷凝器(19)的出氣口分為三路，第一路連接所述空氣預熱器(8)的空氣通道，第二路連接焚燒裝置的進風口，第三路連接外部除臭設備。
8.根據權利要求6所述的污泥噴霧干化焚燒處理系統，其特征在于：所述物料收集裝置(18)為第二布袋除塵器，第二布袋除塵器的出灰口與所述焚燒裝置的進料口相連。
9.一種污泥噴霧干化焚燒處理工藝，其特征在于，包括以下步驟：S1：將干燥污泥送入焚燒裝置內進行焚燒，焚燒后產生高溫?zé)煔猓?/span>S2：高溫?zé)煔膺M(jìn)入空氣預熱器(8)中與空氣進行間接換熱，形成低溫?zé)煔夂透邷乜諝猓?/span>S3：高溫空氣進入干燥塔(17)與濕污泥顆粒直接接觸進行污泥干燥，得到干燥污泥和尾氣，干燥污泥進入到焚燒裝置內進行焚燒，尾氣則進入到尾氣處理單元進行處理；S4：低溫?zé)煔膺M(jìn)入煙氣凈化單元，煙氣凈化單元對低溫?zé)煔膺M(jìn)行干法脫硫、活性炭脫重金屬和二噁英、除塵以及濕法脫酸后進行排放。
10.根據權利要求9所述的污泥噴霧干化焚燒處理工藝，其特征在于：所述尾氣處理單元包括依次連接的第二布袋除塵器和冷凝器，在步驟S3中，所述第二布袋除塵器對尾氣中攜帶的干燥污泥進行捕集，然后所述冷凝器對尾氣進行降溫脫水后，將尾氣分為三路進行排放，第一路連接焚燒裝置的進風口用于焚燒處理，第二路與鼓風機(15)中的新風混合后送至空氣預熱器(8)中與所述高溫?zé)煔膺M(jìn)行換熱，第三路連接外部除臭設備作為應急備用支路。
發明內容
有鑒于此，本發明的目的在于提供一種污泥噴霧干化焚燒處理系統及工藝，通過設置在焚燒裝置與干燥塔之間的空氣預熱器，將污泥噴霧干化和污泥焚燒劃分為兩個獨立且相互協同的系統，利用污泥焚燒產生的高溫?zé)煔庠诳諝忸A(yù)熱器中與空氣間接換熱得到的高溫空氣，進行污泥噴霧干化，污泥干化后則送入回轉窯內進行焚燒，形成彼此協同的閉環，而經過空氣預熱器換熱后的煙氣則送入煙氣凈化系統處理后排放，煙氣溫度可通過控制換熱量進行調節，從而保障了進入煙氣凈化系統的煙氣溫度維持在酸露點以上，并且污泥焚燒產生的高溫?zé)煔獠慌c污泥直接接觸，避免了CO、VOCs超標排放的風險。
為達到上述目的，本發明提供如下技術方案：
一方面，本發明提供一種污泥噴霧干化焚燒處理系統，包括焚燒裝置、空氣預熱器、干燥塔、煙氣凈化單元、尾氣處理單元以及濕污泥儲罐，空氣預熱器設在焚燒裝置與干燥塔之間，所述空氣預熱器中設有間接換熱的煙氣通道和空氣通道，所述煙氣通道的一端連接焚燒裝置的煙氣出口，另一端連接所述煙氣凈化單元，所述空氣通道的一端連接鼓風機，另一端連接干燥塔的進氣口，所述干燥塔上還設有與濕污泥儲罐相連的污泥噴射口、與尾氣處理單元相連的出氣口以及與焚燒裝置的進料口相連的出料口，所述焚燒裝置包括回轉窯焚燒爐和二燃室，所述回轉窯焚燒爐的出風口與二燃室的進風口連接，二燃室的出風口為焚燒裝置的煙氣出口，回轉窯焚燒爐的進料口為焚燒裝置的進料口。進一步，在所述干燥塔中，出料口設在所述干燥塔的底部，出氣口設在干燥塔的下部，污泥噴射口設在干燥塔的上部，進氣口設在干燥塔的頂部。
進一步，所述煙氣凈化單元包括沿?zé)煔饬飨蛞来尾贾玫母煞摿蜓b置、除塵裝置、引風機、濕法脫酸裝置以及煙囪。
進一步，所述除塵裝置和干法脫硫裝置的出灰口均連接飛灰倉。
進一步，所述干法脫硫裝置為塔式干法脫硫器或煙道式干法脫硫器，除塵裝置為第一布袋除塵器，濕法脫酸裝置為堿液噴淋塔。
進一步，所述尾氣處理單元包括物料收集裝置和冷凝器，物料收集裝置的進氣口連接干燥塔的出氣口，物料收集裝置的出氣口連接冷凝器的進氣口。
進一步，冷凝器的出氣口分為三路，第一路連接所述空氣預熱器的空氣通道，第二路連接焚燒裝置的進風口，第三路連接外部除臭設備。
進一步，所述物料收集裝置為第二布袋除塵器，第二布袋除塵器的出灰口與所述焚燒裝置的進料口相連。
另一方面，本發明還提供一種污泥噴霧干化焚燒處理工藝，包括以下步驟：
S1：將干燥污泥送入焚燒裝置內進行焚燒，焚燒后產生高溫?zé)煔猓?/span>
S2：高溫?zé)煔膺M(jìn)入空氣預熱器中與空氣進行間接換熱，形成低溫?zé)煔夂透邷乜諝猓?/span>
S3：高溫空氣進入干燥塔內與濕污泥顆粒直接接觸進行污泥干燥，得到干燥污泥和尾氣，干燥污泥進入到焚燒裝置內進行焚燒，尾氣則進入到尾氣處理單元進行處理；
S4：低溫?zé)煔膺M(jìn)入煙氣凈化單元，煙氣凈化單元對低溫?zé)煔膺M(jìn)行干法脫硫、活性炭脫重金屬和二噁英、除塵以及濕法脫酸后進行排放。
進一步，所述尾氣處理單元包括依次連接的第二布袋除塵器和冷凝器，在步驟S3中，所述第二布袋除塵器對尾氣中攜帶的干燥污泥進行捕集，然后所述冷凝器對尾氣進行降溫脫水后，將尾氣分為三路進行排放，第一路連接焚燒裝置的進風口用于污泥焚燒，第二路與鼓風機中的新風混合后送至空氣預熱器中與所述高溫?zé)煔膺M(jìn)行換熱，第三路連接外部除臭設備作為應急備用支路。
本發明的有益效果在于：
1、本發明通過設置在焚燒裝置與干燥塔之間的空氣預熱器，將污泥噴霧干化和污泥焚燒劃分為兩個獨立且相互協同的系統，利用污泥焚燒產生的高溫?zé)煔庠诳諝忸A(yù)熱器中與空氣間接換熱得到的高溫空氣，進行污泥噴霧干化，污泥干化后則送入回轉窯內進行焚燒，形成彼此協同的閉環，而經過空氣預熱器換熱后的煙氣則送入煙氣凈化系統處理后排放，煙氣溫度可通過控制換熱量進行調節，從而保障了進入煙氣凈化系統的煙氣溫度維持在酸露點以上，避免了低溫腐蝕，延長煙氣凈化設備壽命，并且污泥焚燒產生的高溫?zé)煔獠慌c污泥直接接觸，避免了CO、VOCs超標排放的風險。
2、本發明中污泥噴霧干化和污泥焚燒兩個子系統相對獨立，煙氣凈化單元可通過空氣預熱器調節進入煙氣凈化單元中的煙氣溫度，同時通過空氣預熱器配合空氣加熱器可對用于污泥噴霧干化的高溫空氣的溫度進行獨立調節，從而保證了整個系統的穩定運行，并且整個系統由于采用間接換熱的方式進行高溫?zé)煔庥酂峄厥眨瑥亩苊饬藶闈M足噴霧干化溫度要求而混入大量冷風來降低煙氣溫度，減小了進入煙氣凈化單元的煙氣量，根據平衡計算，本發明中的污泥焚燒系統需凈化的煙氣量只有現有技術工藝的40％，降低了煙氣凈化設備投資和運行負荷。本發明的其他優點、目標和特征在某種程度上將在隨后的說明書中進行闡述，并且在某種程度上，基于對下文的考察研究對本領域技術人員而言將是顯而易見的，或者可以從本發明的實踐中得到教導。本發明的目標和其他優點可以通過下面的說明書來實現和獲得。
（發明人：何春龍;李煜;丁堂文;彭澤均;王睿;李俊;何強）
