公布日：2022.04.29
申請日：2022.01.24
分類號：C02F1/00(2006.01)I;C02F1/28(2006.01)I;C02F103/36(2006.01)N
摘要
本發明公開了污水處理技術領域的一種雙甘膦生產污水排放用多級處理裝置及方法，包括處理箱，所述處理箱由箱體和分隔板組成，所述隔板將箱體分隔成兩個相同的過濾腔，左側所述過濾腔的底部開設有進水口，右側所述過濾腔的底部開設有出水口；所述箱體上開設有三個等距分布且貫穿其左右側壁的第一出料口，所述分隔板上開設有三個與第一出料口對應設置的第二出料口，所述處理箱內設置有從下至上依次布置的第一過濾框、第二過濾框及第三過濾框；所述第一過濾框和第二過濾框位于左側的過濾腔內；所述第二過濾框位于右側的過濾腔內；本發明可以使雙甘膦生產污水在排放時處理的更加的干凈。
權利要求書

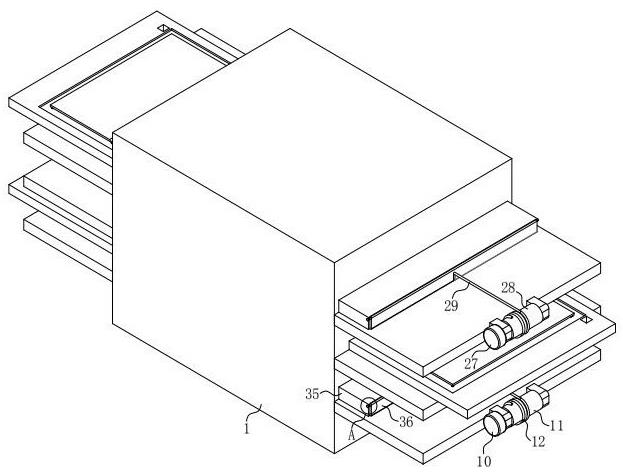

1.一種雙甘膦生產污水排放用多級處理裝置，包括處理箱（1），其特征在于：所述處理箱（1）由箱體（101）和分隔板（102）組成，所述分隔板（102）將箱體（101）分隔成兩個相同的過濾腔（2），左側所述過濾腔（2）的底部開設有進水口（3），右側所述過濾腔（2）的底部開設有出水口（4）；所述箱體（101）上開設有三個等距分布且貫穿其左右側壁的第一出料口（5），所述分隔板（102）上開設有三個與第一出料口（5）對應設置的第二出料口（6），所述處理箱（1）內設置有從下至上依次布置的第一過濾框（7）、第二過濾框（8）及第三過濾框（9）；所述第一過濾框（7）和第二過濾框（8）位于左側的過濾腔（2）內；所述第二過濾框（8）位于右側的過濾腔（2）內，所述第一過濾框（7）、第二過濾框（8）和第三過濾框（9）分別和與其在同一水平高度上的第一出料口（5）和第二出料口（6）滑動連接，所述箱體（101）外設置有驅動組件，所述驅動組件用于驅動第一過濾框（7）、第二過濾框（8）和第三過濾框（9）在過濾腔（2）內滑動更換位置，所述第一出料口（5）和第二出料口（6）內均設置有密封組件，所述密封組件用于在第一過濾框（7）、第二過濾框（8）和第三過濾框（9）更換位置時保證箱體（101）密封。
2.根據權利要求1所述的一種雙甘膦生產污水排放用多級處理裝置，其特征在于：所述驅動組件均包括第一電機（10）、第二電機（24）、第三電機（27）及限位槽（18）；所述第一電機（10）與箱體（101）固定連接，所述第一電機（10）的輸出軸上固定連接有第一卷收輥（11），所述第一卷收輥（11）上纏繞有第一牽引繩（12），所述第一牽引繩（12）的右端與第一卷收輥（11）固定連接；所述第二電機（24）與箱體（101）固定連接，所述第二電機（24）的輸出軸上固定連接有第二卷收輥（25），所述第二卷收輥（25）上纏繞有第二牽引繩（26），所述第二牽引繩（26）的左端與第二卷收輥（25）固定連接；所述第三電機（27）與箱體（101）固定連接，所述第三電機（27）的輸出軸上固定連接有第三卷收輥（28），所述第三卷收輥（28）上纏繞有第三牽引繩（29），所述第三牽引繩（29）的右端與第三卷收輥（28）固定連接；所述第一牽引繩（12）、第二牽引繩（26）及第三牽引繩（29）的另一端均固定連接有第一滑板（13），所述第一滑板（13）均與箱體（101）滑動連接，所述第一滑板（13）上均固定連接有第一彈簧（14），所述第一彈簧（14）的左端與箱體（101）固定連接，所述第一滑板（13）上固定連接有第二彈簧（15），所述第二彈簧（15）上均固定連接有T形滑塊（16）；所述T形滑塊（16）由第一滑塊（1601）、兩個卡塊（1602）及兩個第三彈簧（1603）組成；兩個所述卡塊（1602）分別位于第一滑塊（1601）的前后兩側，且均與第一滑塊（1601）在前后方向上滑動連接，兩個所述第三彈簧（1603）分別用于兩個卡塊（1602）復位；所述T形滑塊（16）側邊均設置有能夠與其卡接的T形槽（17），三個所述T形槽（17）分別開設在第一過濾框（7）、第二過濾框（8）和第三過濾框（9）的側壁上；所述限位槽（18）開設在第一過濾框（7）的頂部，所述限位槽（18）卡接有限位塊（19），所述限位塊（19）與箱體（101）在豎直方向上滑動連接，所述限位塊（19）的頂部固定連接有第一齒條桿（20），所述第一齒條桿（20）嚙合有第一齒輪（21），所述第一齒輪（21）與箱體（101）轉動連接，所述第一齒輪（21）嚙合有第二齒條桿（22），所述第一齒條桿（20）與第二齒條桿（22）關于第一齒輪（21）呈圓周陣列分布，所述第一齒條桿（20）的頂部固定連接有第一楔形塊（23），所述第一楔形塊（23）能夠被第二過濾框（8）驅動向下移動。
3.根據權利要求2所述的一種雙甘膦生產污水排放用多級處理裝置，其特征在于：所述密封組件包括第一滑槽（30）和第二滑槽（33）；所述第一滑槽（30）開設在第一出料口（5）或第二出料口（6）的內壁底部，所述第一滑槽（30）內滑動連接有第一楔形密封塊（31），所述第一楔形密封塊（31）的斜面位于靠近第一過濾框（7）或第二過濾框（8）或第三過濾框（9）的一側，所述滑槽內均固定連接有第四彈簧（32），所述第四彈簧（32）的頂端與第一楔形密封塊（31）的底端固定連接；所述第二滑槽（33）開設在箱體（101）上且位于第一滑板（13）的右側，所述第二滑槽（33）內滑動連接有第二楔形密封塊（34），所述第二楔形密封塊（34）與第一楔形密封塊（31）相同，且第二楔形密封塊（34）與第一楔形密封塊（31）相貼合；所述第二楔形密封塊（34）的底部固定連接有用于其復位的第七彈簧（46）。
4.根據權利要求3所述的一種雙甘膦生產污水排放用多級處理裝置，其特征在于：左下方所述第一出料口（5）外側設置有密封框（35），所述密封框（35）固定連接在箱體（101）的右側外壁上，所述密封框（35）的右側壁上轉動連接有第一密封板（36）；所述第一密封板（36）的轉動軸上套裝有用于其復位的扭簧（37）。
5.根據權利要求4所述的一種雙甘膦生產污水排放用多級處理裝置，其特征在于：所述第一過濾框（7）、第二過濾框（8）和第三過濾框（9）的頂?shù)撞烤谪Q直方向上滑動連接有第二密封板（38），所述第二密封板（38）用于在換位時遮擋第一過濾框（7）、第二過濾框（8）和第三過濾框（9）上的過濾孔；所述第二密封板（38）靠近第二出料口（6）一側均設置有驅動斜面（39）；所述第二密封板（38）上均固定連接有用于其復位的第五彈簧（40）。
6.根據權利要求5所述的一種雙甘膦生產污水排放用多級處理裝置，其特征在于：所述第一過濾框（7）和第三過濾框（9）的右側及第二過濾框（8）的左側均設置有能被第一過濾框（7）、第二過濾框（8）和第三過濾框（9）驅動轉動的滾輪（41），所述滾輪（41）轉動連接在箱體（101）的內壁上，所述滾輪（41）的轉動軸上固定連接有不完全齒輪（42），所述不完全齒輪（42）嚙合有第三齒條桿（43），所述第三齒條桿（43）與箱體（101）在豎直方向上滑動連接；所述第三齒條桿（43）上固定連接有用于其復位的第六彈簧（44），所述第三齒條桿（43）能夠敲擊第二密封板（38）。
7.根據權利要求6所述的一種雙甘膦生產污水排放用多級處理裝置，其特征在于：所述第三齒條桿（43）的頂部固定連接有橡膠塊（45）。
8.一種雙甘膦生產污水排放用多級處理方法，適用于權利要求7所述的一種雙甘膦生產污水排放用多級處理裝置，其特征在于，該方法包括以下步驟：步驟一：通過進水口（3）向處理箱（1）內注入污水，污水在左側的過濾腔（2）內會先被第一過濾框（7）過濾，然后在被第三過濾框（9）過濾，待污水流從分隔板（102）頂部流入到右側過濾腔（2）內后，會再被第二過濾框（8）過濾；步驟二：待第一過濾框（7）、第二過濾框（8）和第三過濾框（9）工作一定時間后，啟動驅動組件開始工作；步驟三：驅動組件會先驅動第二過濾框（8）向左移動，使第二過濾框（8）移動到第一過濾框（7）和第三過濾框（9）之間，然后再驅動第一過濾框（7）向右移動，使第一過濾框（7）移動到右側過濾腔（2）內，使第一過濾框（7）和第二過濾框（8）互換位置；步驟四：待再次過濾一段時間后，驅動組件驅動箱體（101）外側的第一過濾框（7）移入到左側的過濾腔（2）內，然后再將右側的第一過濾框（7）移出到箱體（101）外，再以同樣的方式依次更換第二過濾框（8）和第三過濾框（9）。
發明內容
本發明的目的在于提供一種雙甘膦生產污水排放用多級處理裝置及方法，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種雙甘膦生產污水排放用多級處理裝置，包括處理箱，所述處理箱由箱體和分隔板組成，所述分隔板將箱體分隔成兩個相同的過濾腔，左側所述過濾腔的底部開設有進水口，右側所述過濾腔的底部開設有出水口；所述箱體上開設有三個等距分布且貫穿其左右側壁的第一出料口，所述分隔板上開設有三個與第一出料口對應設置的第二出料口，所述處理箱內設置有從下至上依次布置的第一過濾框、第二過濾框及第三過濾框；所述第一過濾框和第二過濾框位于左側的過濾腔內；所述第二過濾框位于右側的過濾腔內，所述第一過濾框、第二過濾框和第三過濾框分別和與其在同一水平高度上的第一出料口和第二出料口滑動連接，所述箱體外設置有驅動組件，所述驅動組件用于驅動第一過濾框、第二過濾框和第三過濾框在過濾腔內滑動更換位置，所述第一出料口和第二出料口內均設置有密封組件，所述密封組件用于在第一過濾框、第二過濾框和第三過濾框更換位置時保證箱體密封。
作為本發明的進一步方案，所述驅動組件均包括第一電機、第二電機、第三電機及限位槽；所述第一電機與箱體固定連接，所述第一電機的輸出軸上固定連接有第一卷收輥，所述第一卷收輥上纏繞有第一牽引繩，所述第一牽引繩的右端與第一卷收輥固定連接；所述第二電機與箱體固定連接，所述第二電機的輸出軸上固定連接有第二卷收輥，所述第二卷收輥上纏繞有第二牽引繩，所述第二牽引繩的左端與第二卷收輥固定連接；所述第三電機與箱體固定連接，所述第三電機的輸出軸上固定連接有第三卷收輥，所述第三卷收輥上纏繞有第三牽引繩，所述第三牽引繩的右端與第三卷收輥固定連接；所述第一牽引繩、第二牽引繩及第三牽引繩的另一端均固定連接有第一滑板，所述第一滑板均與箱體滑動連接，所述第一滑板上均固定連接有第一彈簧，所述第一彈簧的左端與箱體固定連接，所述第一滑板上固定連接有第二彈簧，所述第二彈簧上均固定連接有T形滑塊；所述T形滑塊由第一滑塊、兩個卡塊及兩個第三彈簧組成；兩個所述卡塊分別位于第一滑塊的前后兩側，且均與第一滑塊在前后方向上滑動連接，兩個所述第三彈簧分別用于兩個卡塊復位；所述T形滑塊側邊均設置有能夠與其卡接的T形槽，三個所述T形槽分別開設在第一過濾框、第二過濾框和第三過濾框的側壁上；所述限位槽開設在第一過濾框的頂部，所述限位槽卡接有限位塊，所述限位塊與箱體在豎直方向上滑動連接，所述限位塊的頂部固定連接有第一齒條桿，所述第一齒條桿嚙合有第一齒輪，所述第一齒輪與箱體轉動連接，所述第一齒輪嚙合有第二齒條桿，所述第一齒條桿與第二齒條桿關于第一齒輪呈圓周陣列分布，所述第一齒條桿的頂部固定連接有第一楔形塊，所述第一楔形塊能夠被第二過濾框驅動向下移動。
作為本發明的進一步方案，所述密封組件包括第一滑槽和第二滑槽；所述第一滑槽開設在第一出料口或第二出料口的內壁底部，所述第一滑槽內滑動連接有第一楔形密封塊，所述第一楔形密封塊的斜面位于靠近第一過濾框或第二過濾框或第三過濾框的一側，所述滑槽內均固定連接有第四彈簧，所述第四彈簧的頂端與第一楔形密封塊的底端固定連接；所述第二滑槽開設在箱體上且位于第一滑板的右側，所述第二滑槽內滑動連接有第二楔形密封塊，所述第二楔形密封塊與第一楔形密封塊相同，且第二楔形密封塊與第一楔形密封塊相貼合；所述第二楔形密封塊的底部固定連接有用于其復位的第七彈簧。
作為本發明的進一步方案，左下方所述第一出料口外側設置有密封框，所述密封框固定連接在箱體的右側外壁上，所述密封框的右側壁上轉動連接有第一密封板；所述第一密封板的轉動軸上套裝有用于其復位的扭簧。
作為本發明的進一步方案，所述第一過濾框、第二過濾框和第三過濾框的頂?shù)撞烤谪Q直方向上滑動連接有第二密封板，所述第二密封板用于在換位時遮擋第一過濾框、第二過濾框和第三過濾框上的過濾孔；所述第二密封板靠近第二出料口一側均設置有驅動斜面；所述第二密封板上均固定連接有用于其復位的第五彈簧。
作為本發明的進一步方案，所述第一過濾框和第三過濾框的右側及第二過濾框的左側均設置有能被第一過濾框、第二過濾框和第三過濾框驅動轉動的滾輪，所述滾輪轉動連接在箱體的內壁上，所述滾輪的轉動軸上固定連接有不完全齒輪，所述不完全齒輪嚙合有第三齒條桿，所述第三齒條桿與箱體在豎直方向上滑動連接；所述第三齒條桿上固定連接有用于其復位的第六彈簧，所述第三齒條桿能夠敲擊第二密封板。
作為本發明的進一步方案，所述第三齒條桿的頂部固定連接有橡膠塊。
一種雙甘膦生產污水排放用多級處理方法，該方法包括以下步驟：步驟一：通過進水口向處理箱內注入污水，污水在左側的過濾腔內會先被第一過濾框過濾，然后在被第三過濾框過濾，待污水流從分隔板頂部流入到右側過濾腔內后，會再被第二過濾框過濾；步驟二：待第一過濾框、第二過濾框和第三過濾框工作一定時間后，啟動驅動組件開始工作；步驟三：驅動組件會先驅動第二過濾框向左移動，使第二過濾框移動到第一過濾框和第三過濾框之間，然后再驅動第一過濾框向右移動，使第一過濾框移動到右側過濾腔內，使第一過濾框和第二過濾框互換位置；步驟四：待再次過濾一段時間后，驅動組件驅動箱體外側的第一過濾框移入到左側的過濾腔內，然后再將右側的第一過濾框移出到箱體外，再以同樣的方式依次更換第二過濾框和第三過濾框。
與現有技術相比，本發明的有益效果是：
1.本發明通過第一過濾框、第二過濾框及第三過濾框的設置，可以使污水在從進水口流進再?gòu)某鏊诹鞒龅倪^程中依次被第一過濾框、第三過濾框和第二過濾框過濾，可以使污水得到多級過濾，可以保證污水凈化的更徹底；同時通過驅動組件的設置，第一過濾框和第二過濾框在工作一段時間后，驅動組件先驅動第二過濾框移動，使第二過濾框位于第一過濾框的正上方和第三過濾框的正下方，然后第一過濾框再移入右側的過濾腔內，使第一過濾框和第二過濾框互換位置，在互換位置的過程中可以持續對污水進行處理；并且在互換位置后，保證污水能被完全處理的同時使第一過濾框和第二過濾框內的吸附劑最大程度地吸收污染物，可以大大提高第一過濾框和第二過濾框內吸附劑的吸附率，并且在后續更換新的第一過濾框、第二過濾框和第三過濾框時也可以持續對污水進行多級處理，在保證污水能被徹底清理的同時，可以大大提高污水處理的效率。
2.本發明通過第一滑板、第二彈簧、T形滑塊、T形槽及限位塊的設置，可以使第二過濾框在移動到第一過濾框的正上方后，使第二彈簧立刻帶動第一過濾框快速向右移動到右側的過濾腔內停止在第二過濾框初始位置的正下方，可以使第一過濾框更快地到達過濾位置，可以使第一過濾框更好地對污水進行過濾。
（發明人：姬新彬）
